乘用车叉形杆式前独立悬架结构设计

项目分类:汽车 发布时间:2021-05-11 ID:170170
  • 乘用车叉形杆式前独立悬架结构设计
  • 乘用车叉形杆式前独立悬架结构设计
  • 乘用车叉形杆式前独立悬架结构设计
  • 乘用车叉形杆式前独立悬架结构设计
  • 乘用车叉形杆式前独立悬架结构设计
  • 乘用车叉形杆式前独立悬架结构设计
  • 乘用车叉形杆式前独立悬架结构设计
  • 乘用车叉形杆式前独立悬架结构设计
  • 乘用车叉形杆式前独立悬架结构设计
  • 乘用车叉形杆式前独立悬架结构设计
  • 乘用车叉形杆式前独立悬架结构设计
  • 乘用车叉形杆式前独立悬架结构设计
  • 乘用车叉形杆式前独立悬架结构设计
  • 乘用车叉形杆式前独立悬架结构设计
  • 乘用车叉形杆式前独立悬架结构设计
  • 乘用车叉形杆式前独立悬架结构设计
  • 乘用车叉形杆式前独立悬架结构设计
  • 乘用车叉形杆式前独立悬架结构设计
  • 乘用车叉形杆式前独立悬架结构设计

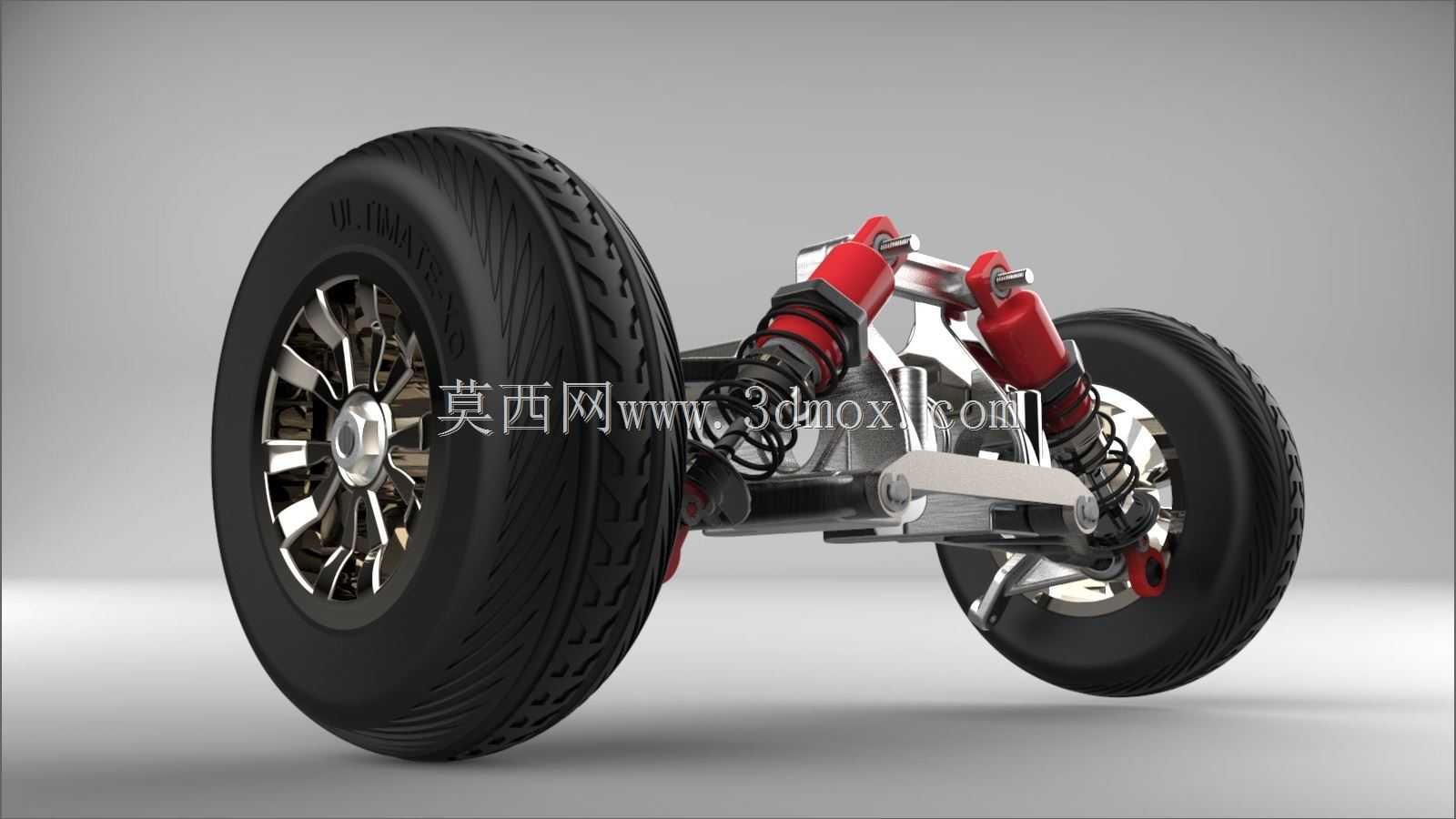

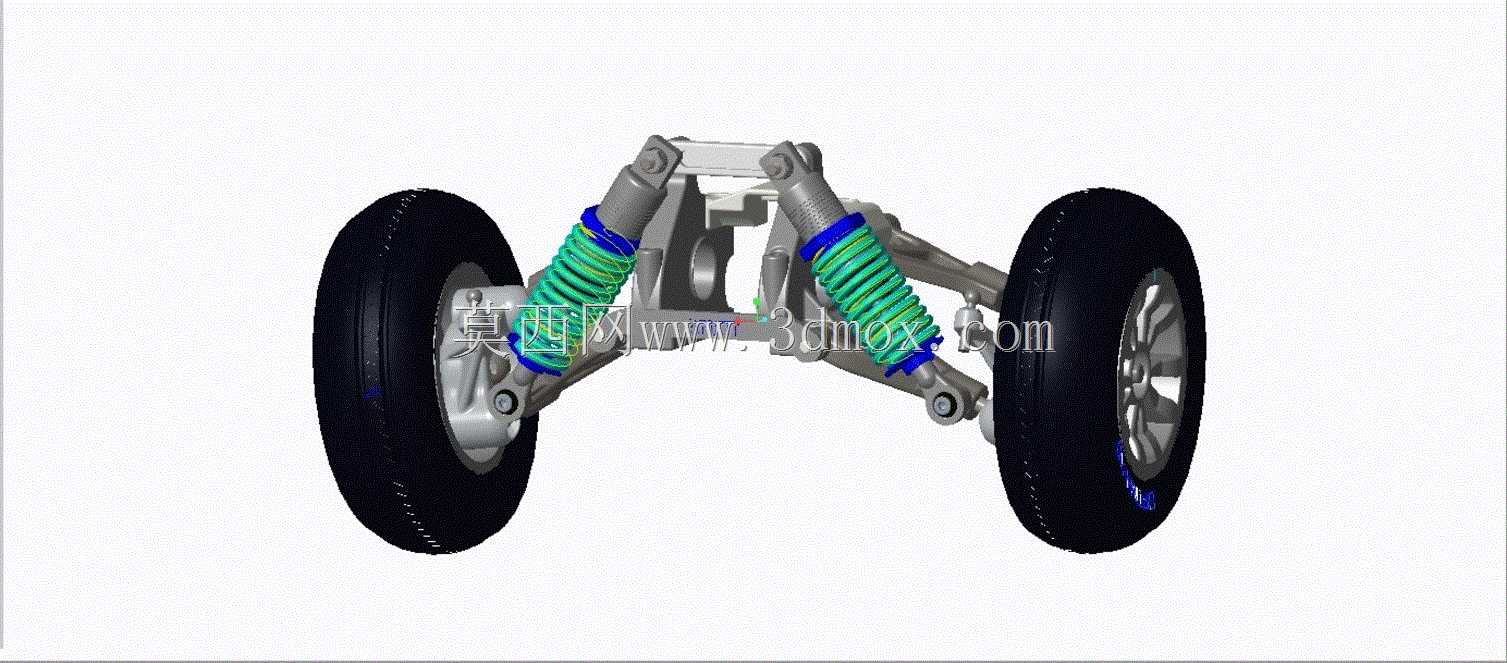

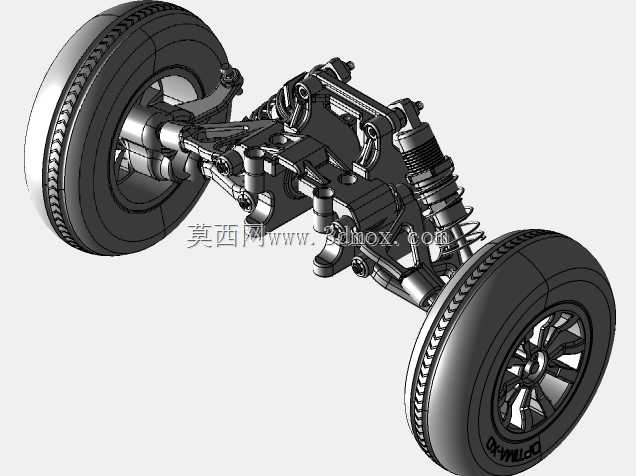

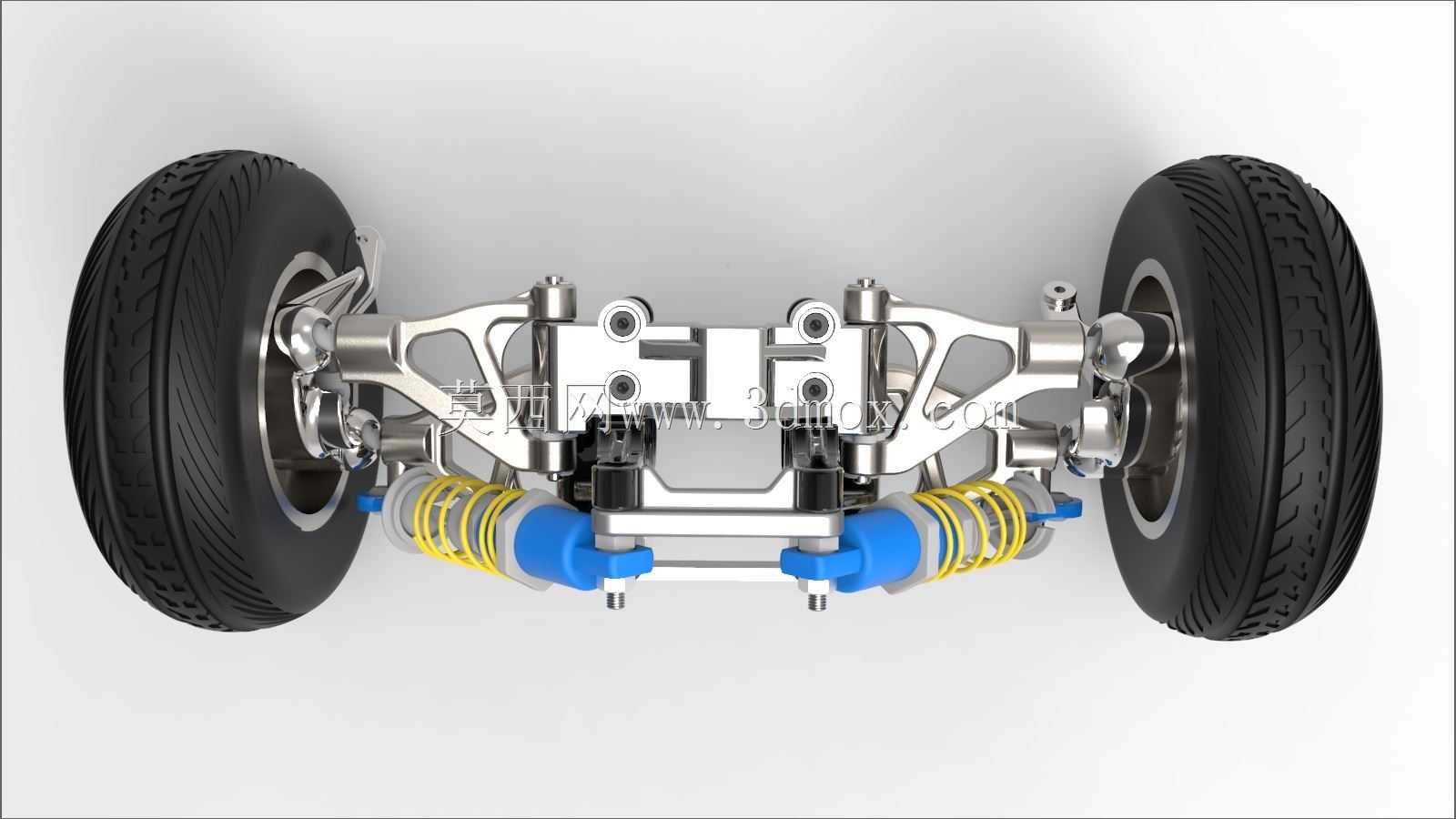

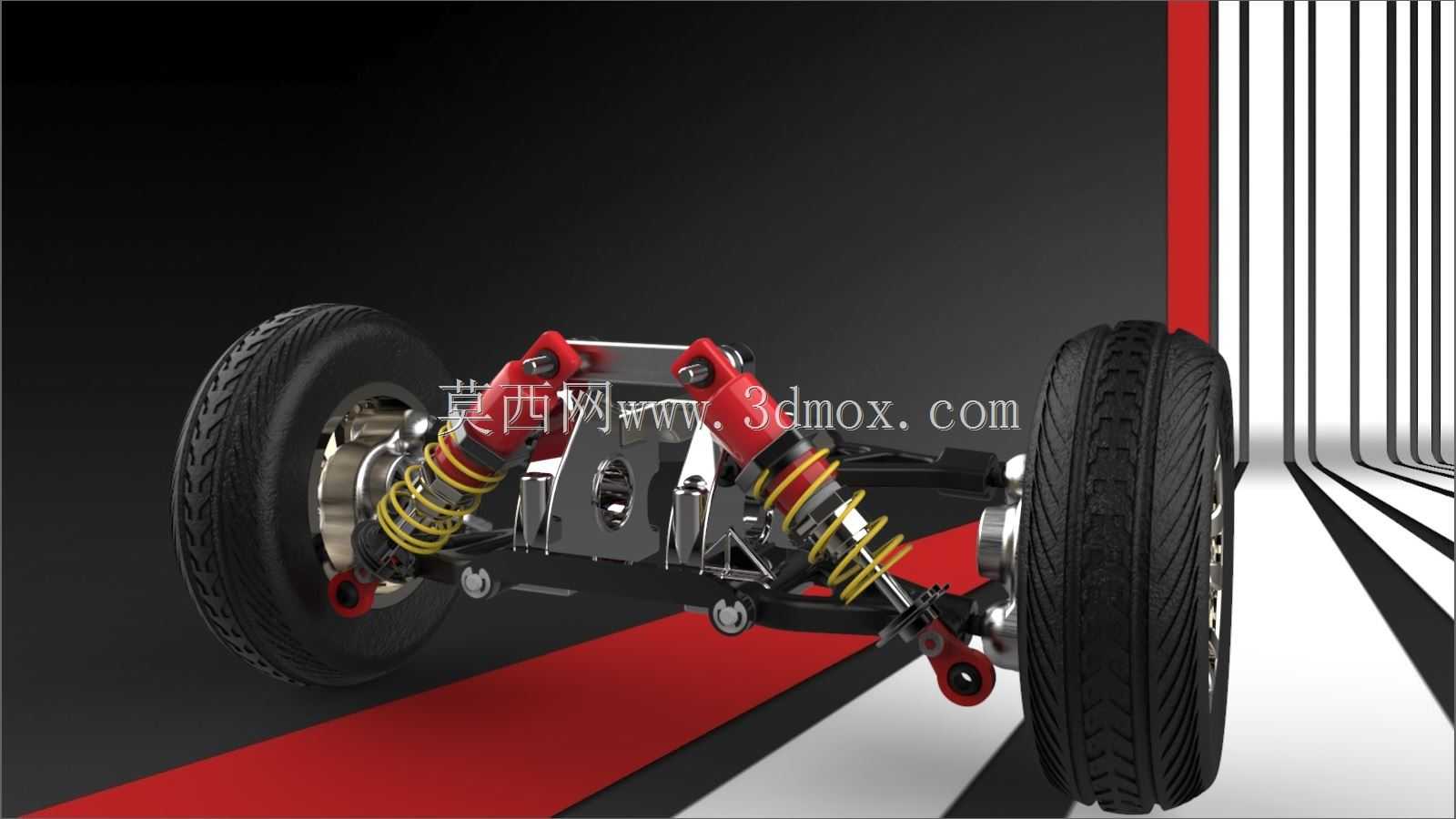

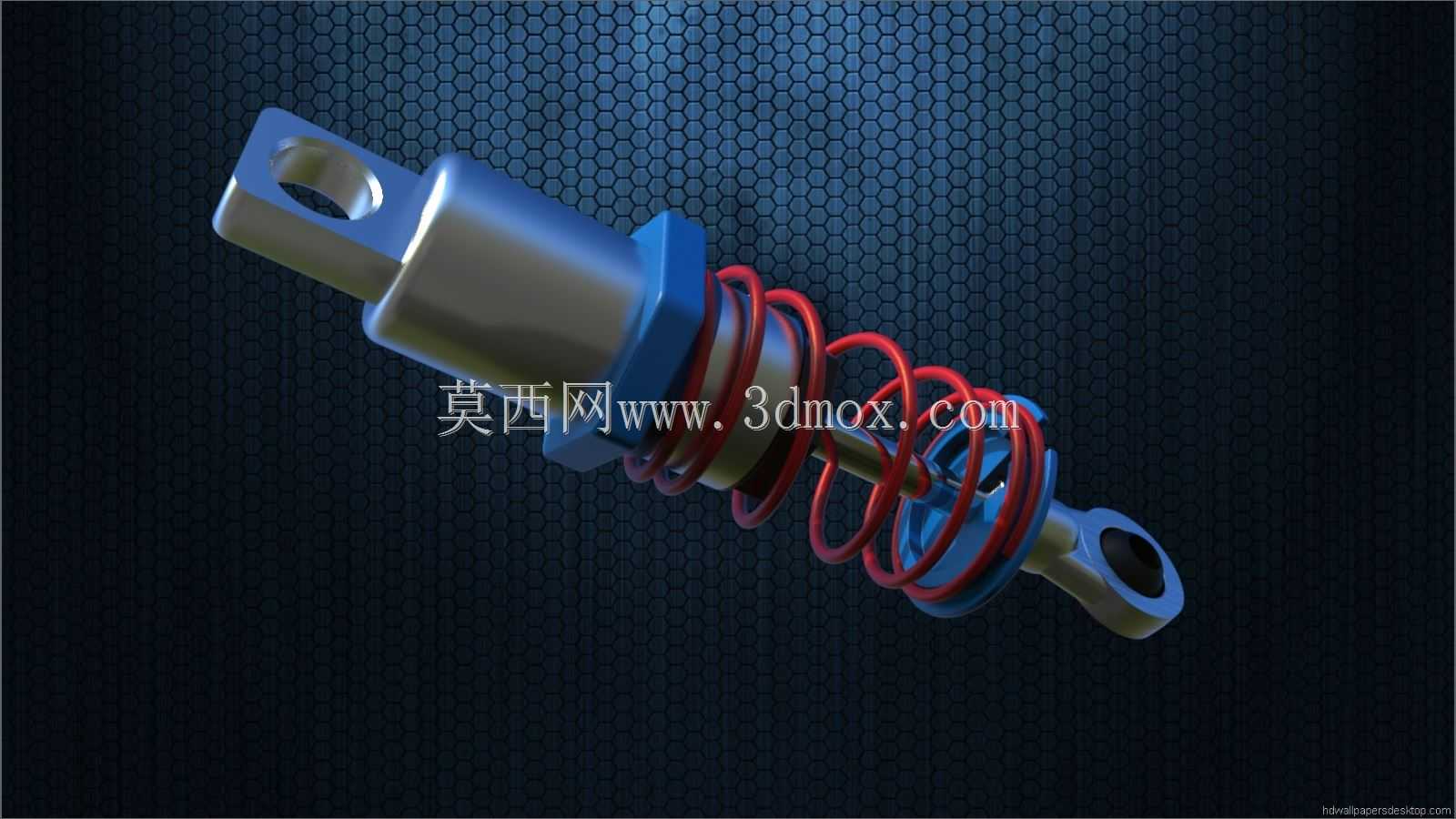

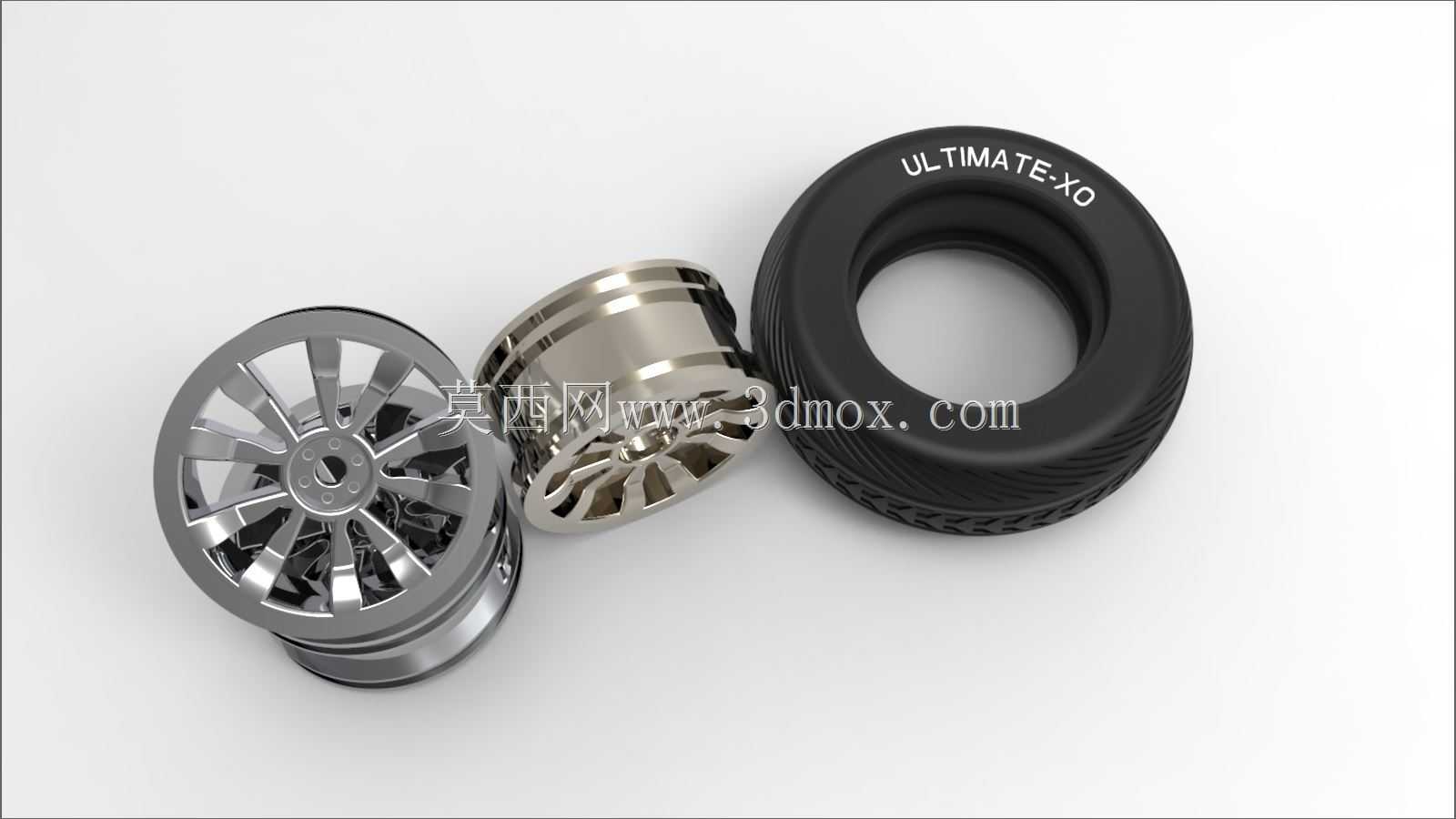

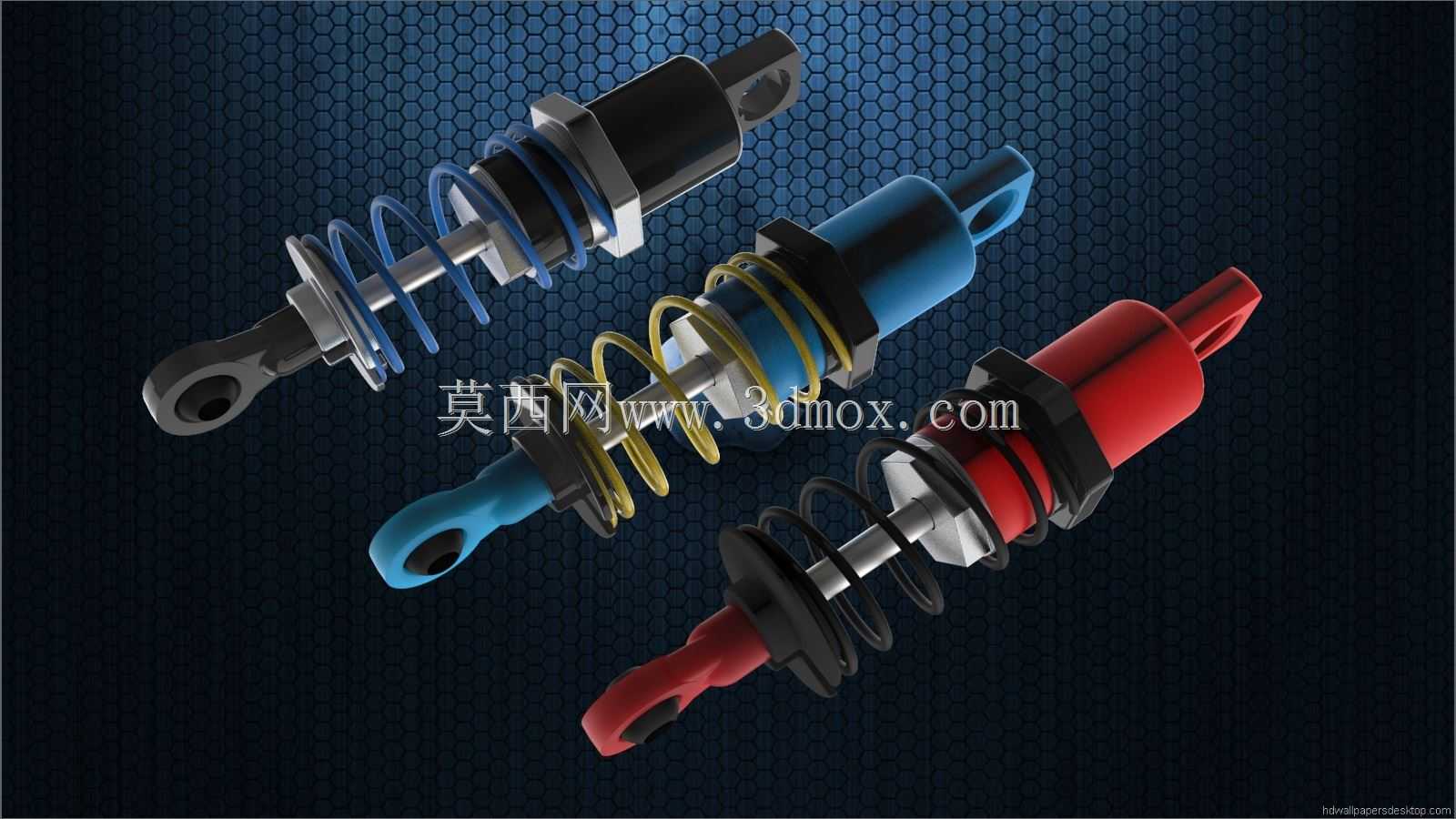

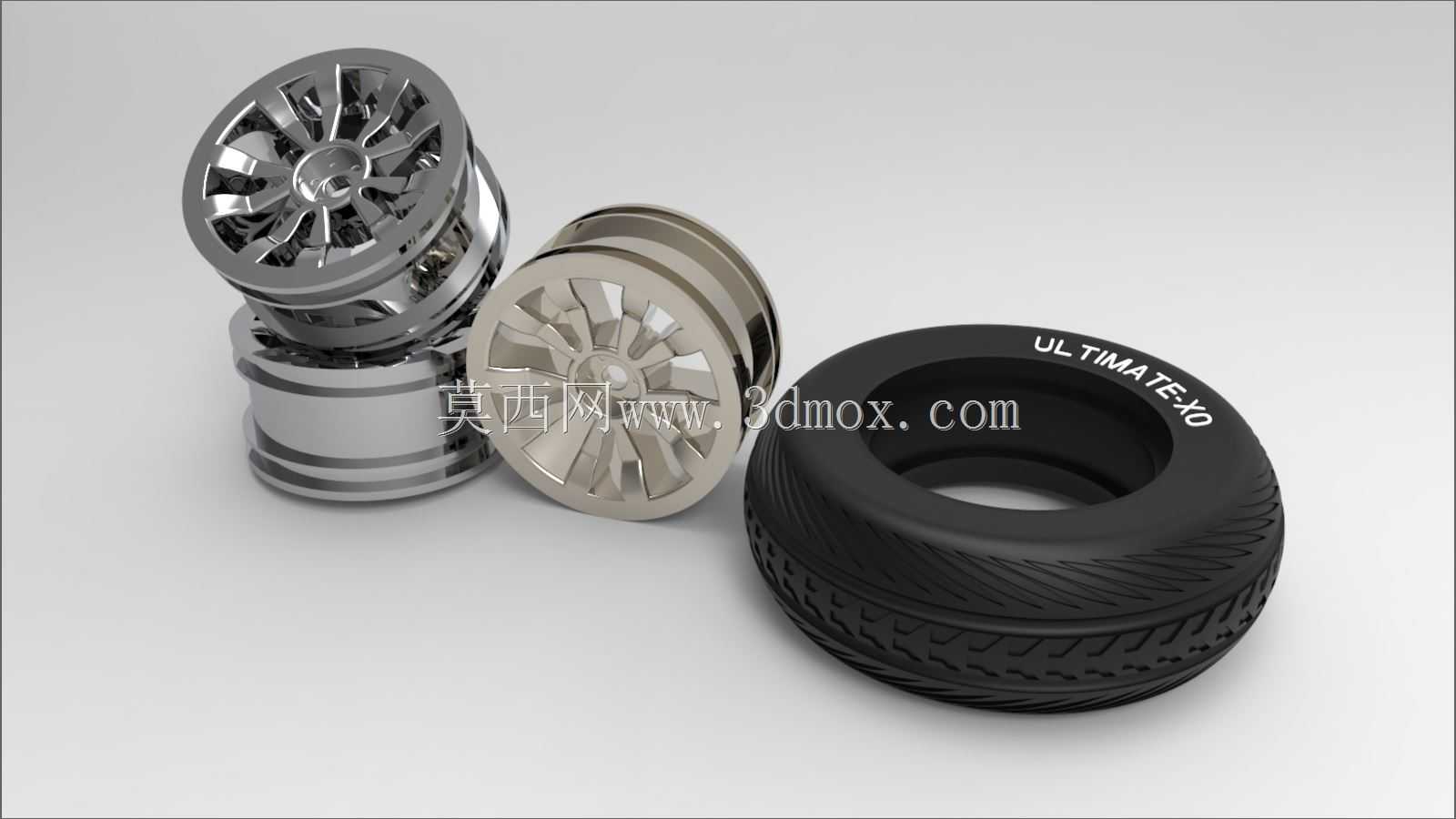

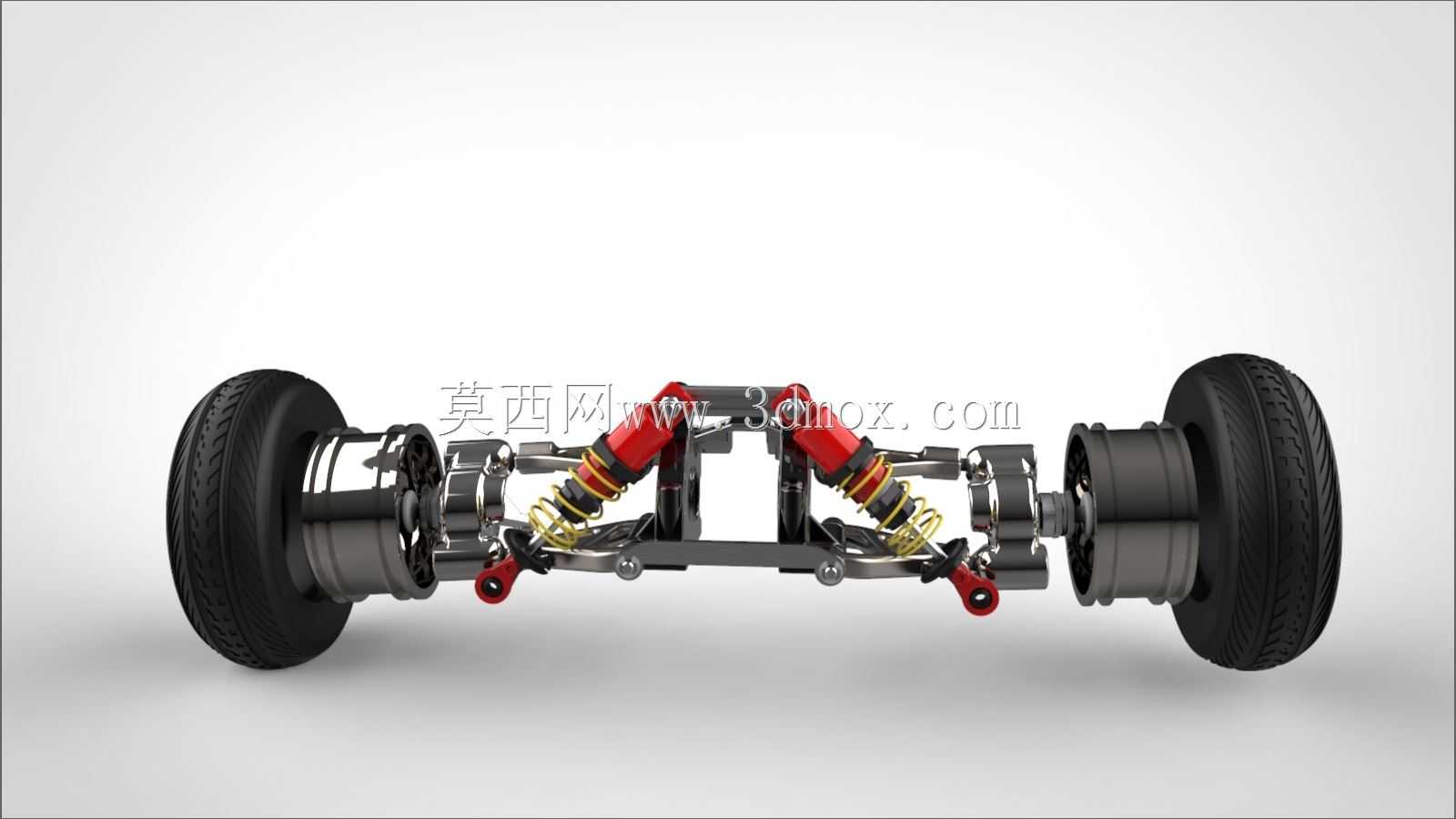

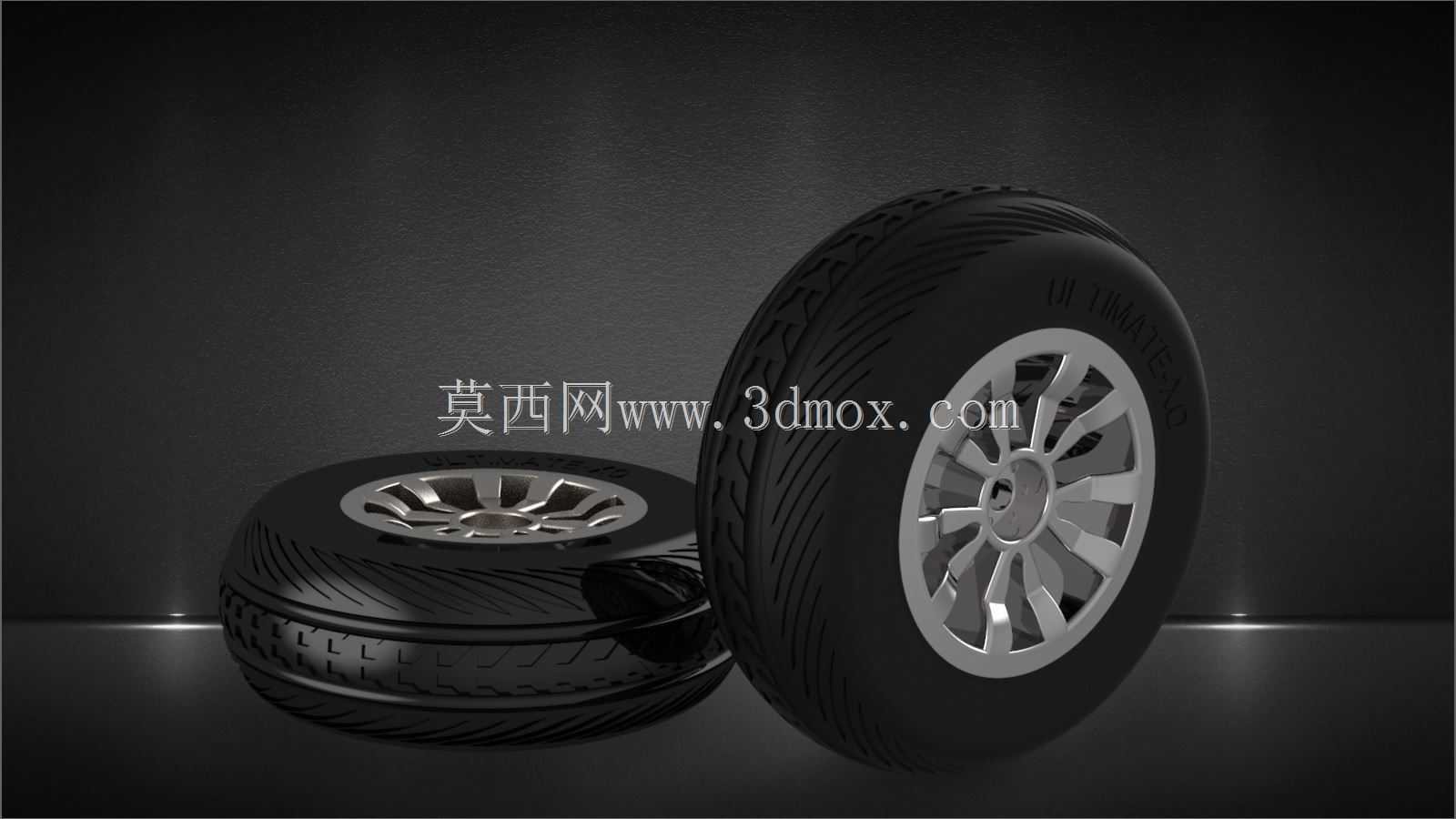

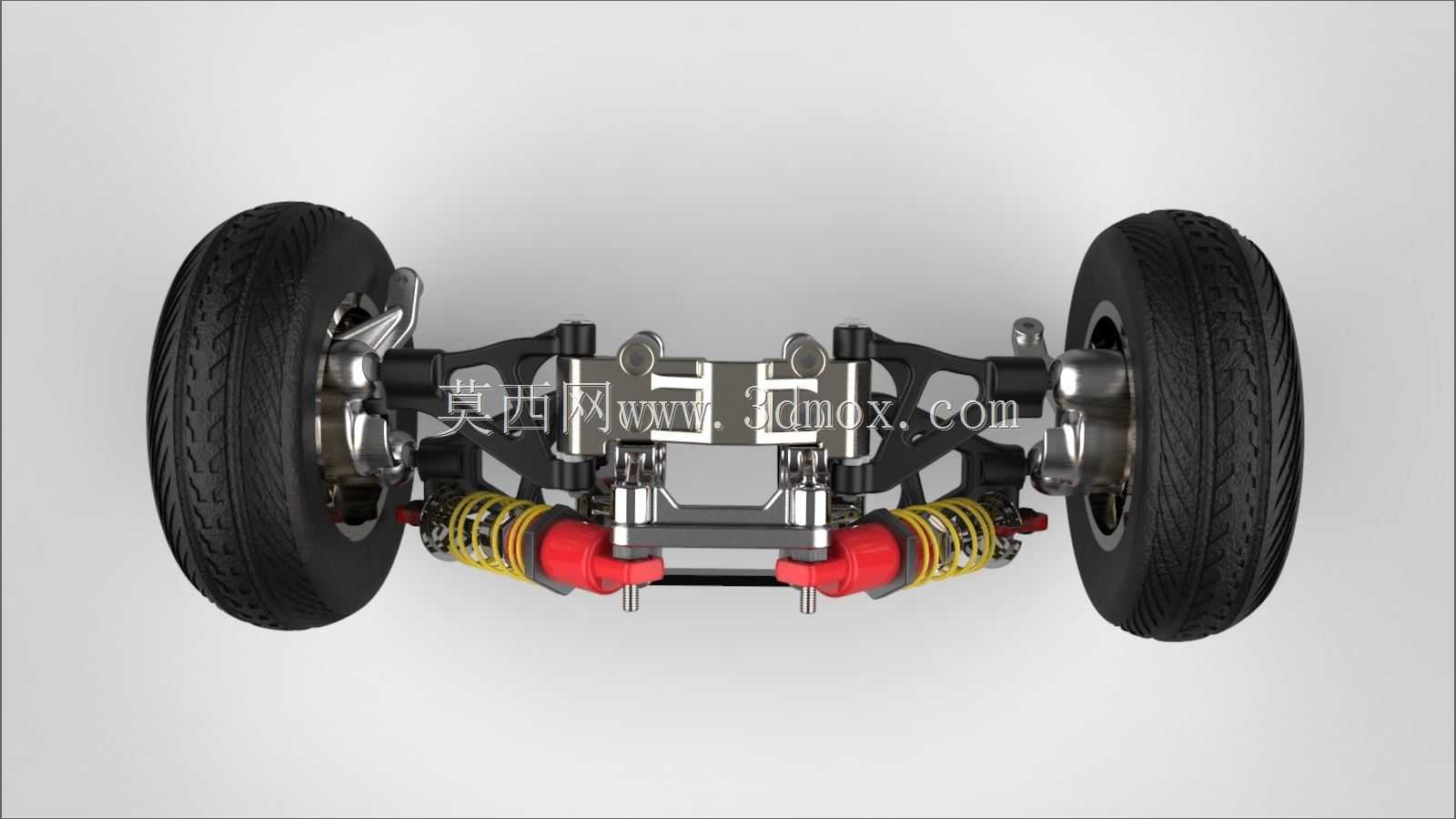

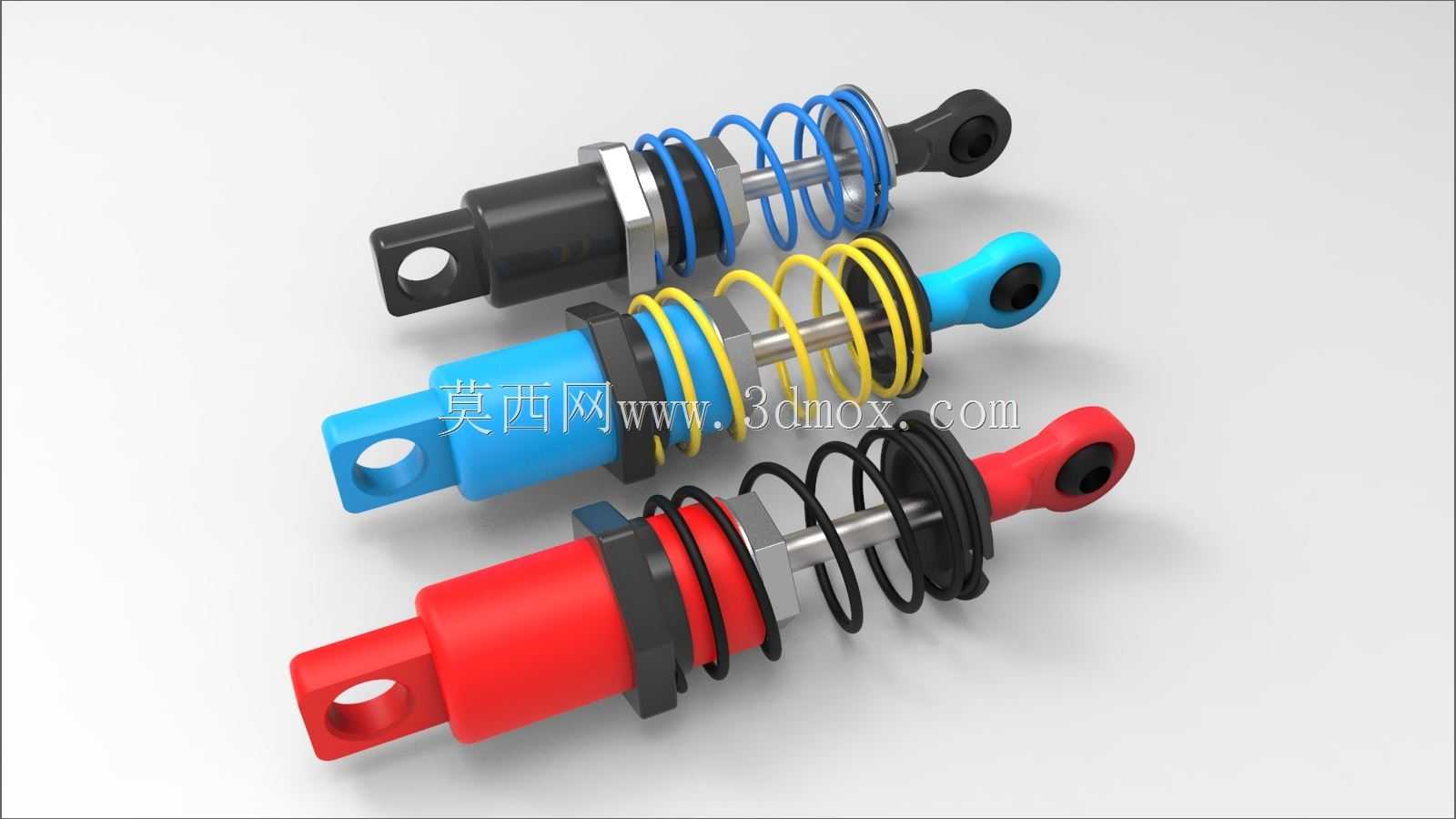

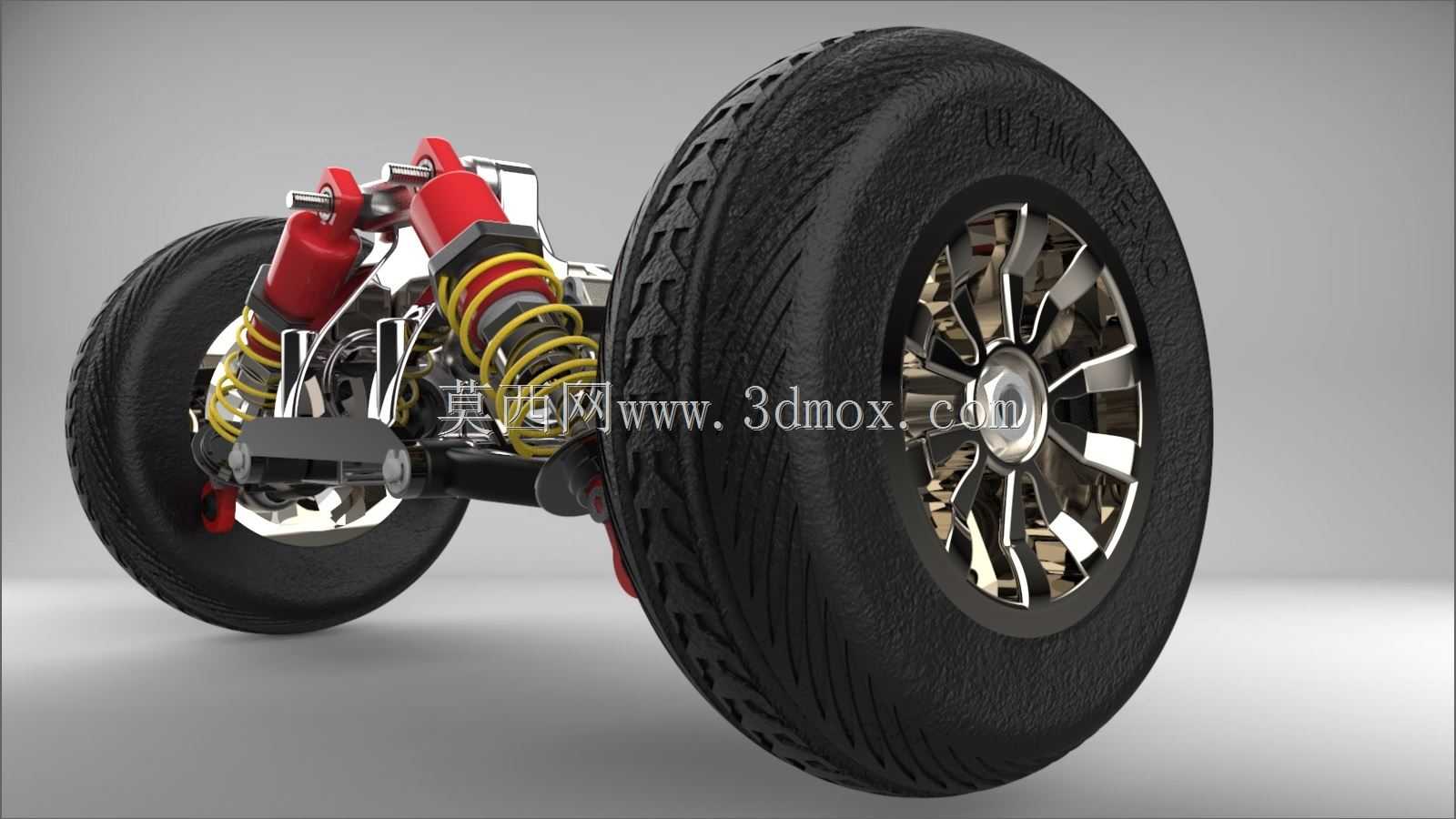

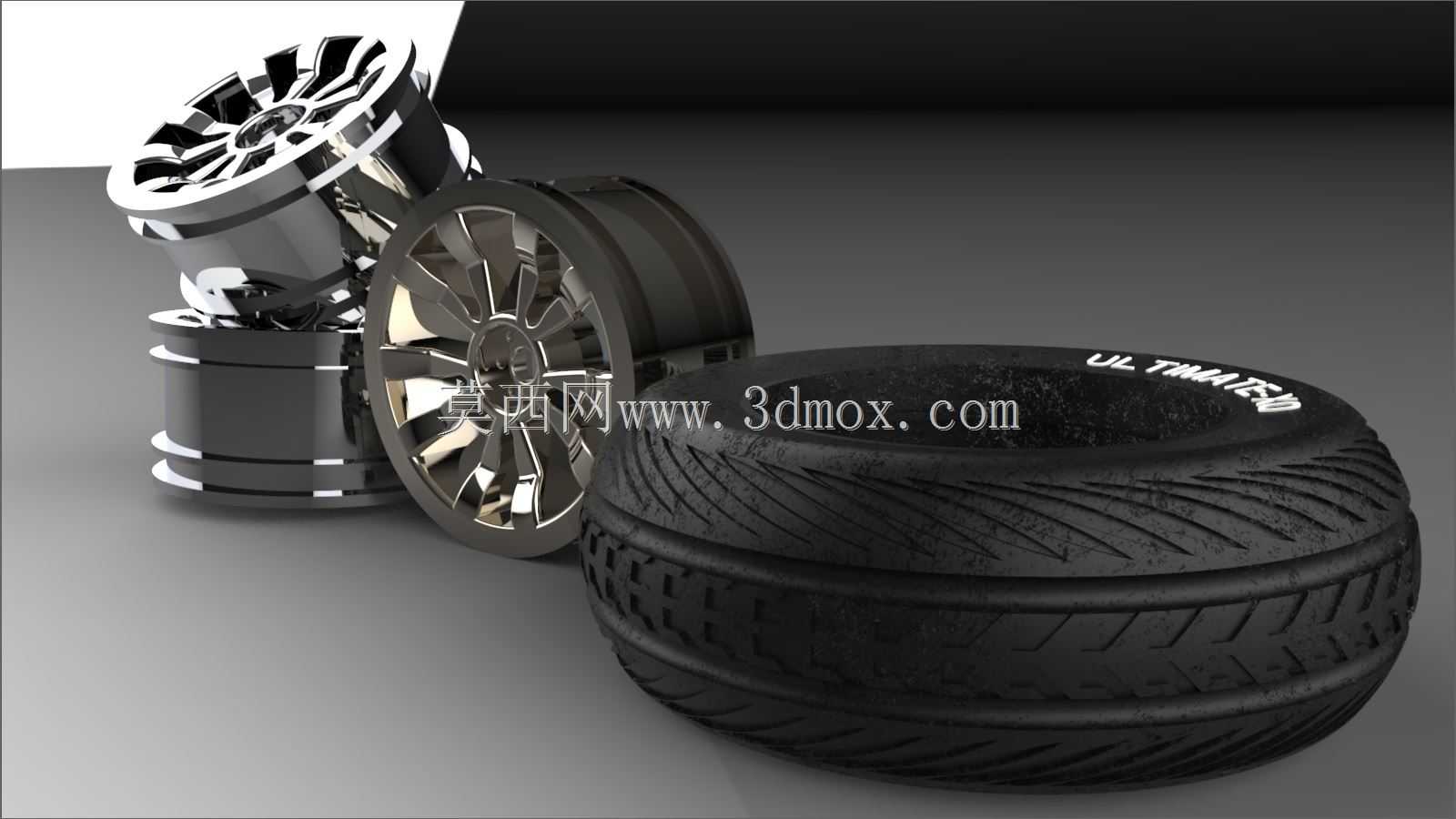

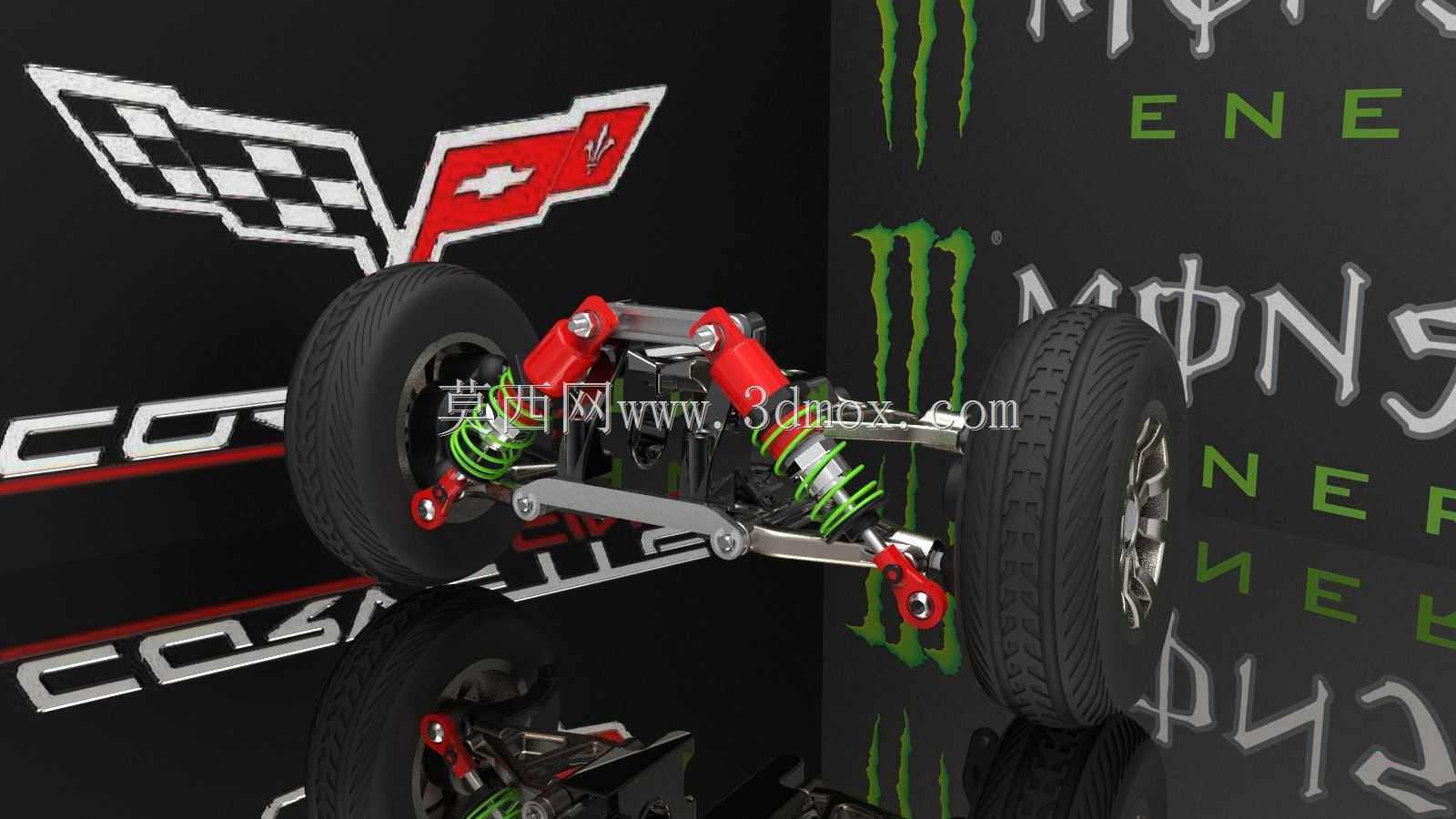

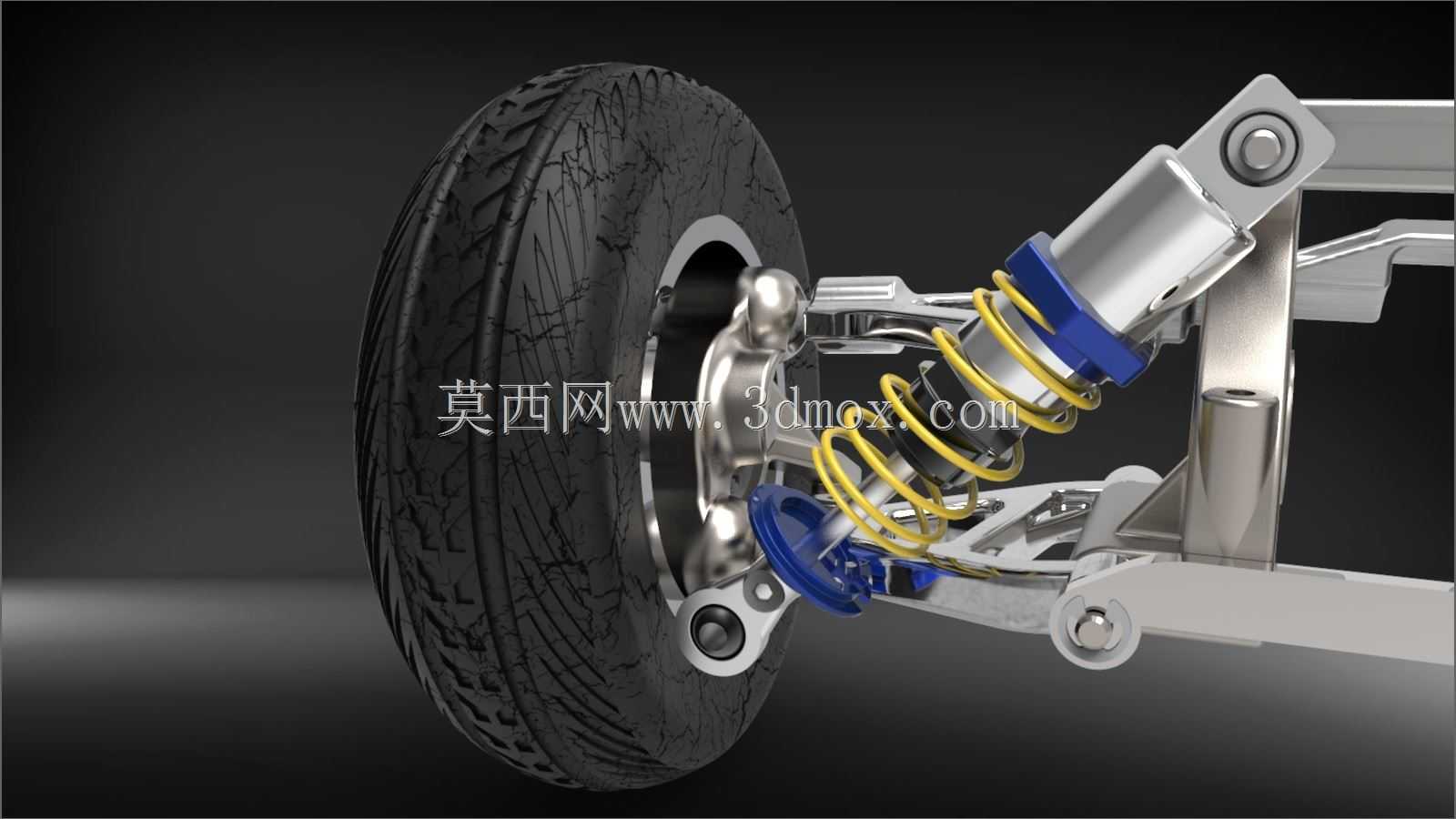

该叉形杆悬架主要面向小型乘用车辆、轻型越野载具的前轮承载场景,可适配非铺装路面行驶、城市道路通勤等多工况下的行驶需求,核心作用是承接车架与前轮之间的力传导,缓冲路面传递的颠簸冲击,同时约束车轮的跳动轨迹,保障轮胎接地面积始终处于合理区间,提升车辆行驶的操控稳定性与乘坐舒适性。整套悬架采用双叉形摆臂作为核心导向结构,上下摆臂的铰接点位经过多轮运动学仿真调校,可在车轮上下跳动过程中精准控制外倾角、前束角的变化幅度,避免轮胎出现异常偏磨,同时兼顾过弯时的侧倾支撑能力,减少车身侧倾幅度。减震器与螺旋弹簧采用同轴集成式布置,搭配上下缓冲胶垫与防尘护套,既可以压缩整体安装空间,也能对弹簧的往复弹跳形成有效阻尼,快速衰减路面冲击带来的振动,避免余振传递至座舱内部。转向节与摆臂之间采用球铰连接,可同时满足车轮跳动、转向动作的多自由度运动需求,铰接位置预留了标准润滑脂加注通道,可降低长期使用过程中的铰接磨损量,延长部件使用寿命。设计阶段充分考虑了实车安装的边界约束,左右两侧悬架采用对称式结构布局,核心安装点位与车架纵梁、副车架的连接孔位按照通用乘用车底盘安装标准设定,轮距适配范围覆盖1300mm至1500mm区间,减震器塔顶安装面与下摆臂安装点的垂直距离控制在380mm至420mm区间,可适配14寸至17寸规格的乘用车轮毂,无需对底盘结构做大幅改动即可完成适配安装。整套结构的受力部件均采用等强度设计思路,摆臂主体采用变截面结构,在铰接受力点位置做局部加厚加强,非主要受力区域做轻量化镂空处理,在满足垂直冲击、侧向力、制动力多载荷工况强度要求的前提下,尽可能降低簧下质量,提升悬架的响应速度。刹车安装位按照常规浮钳式盘刹结构预留安装接口,可适配直径260mm至300mm的刹车盘,兼容常规乘用车的制动系统匹配需求,轮边传动半轴的穿过空间也做了充分预留,可同时适配前驱、四驱车型的传动布局需求。
