SAE BAJA动力总成

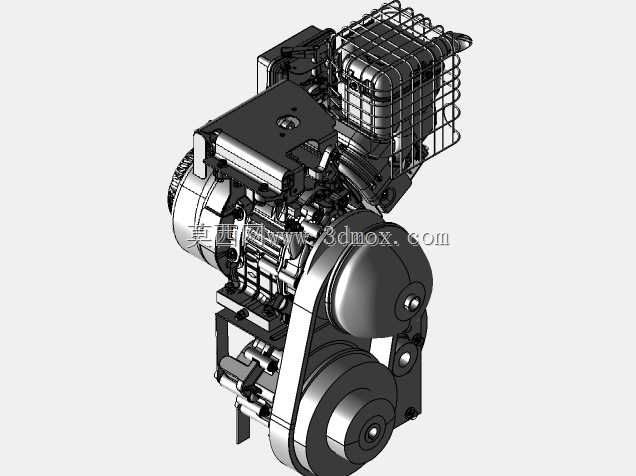

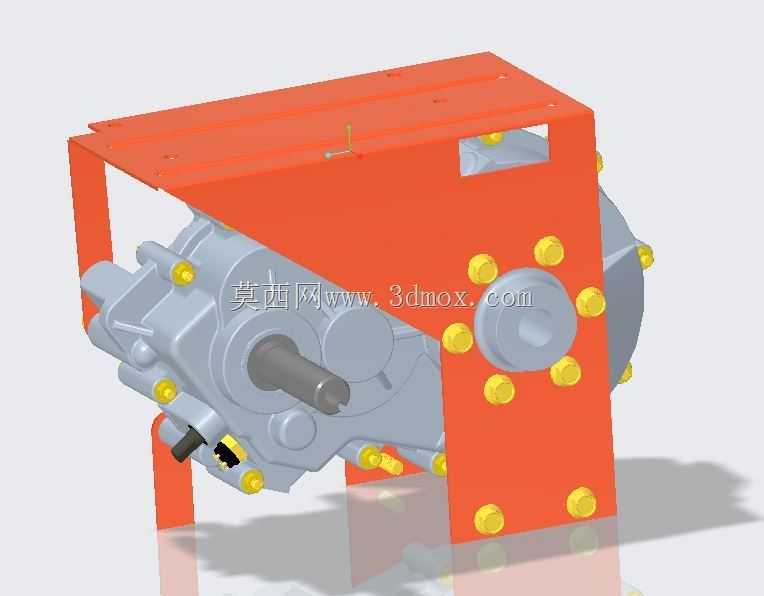

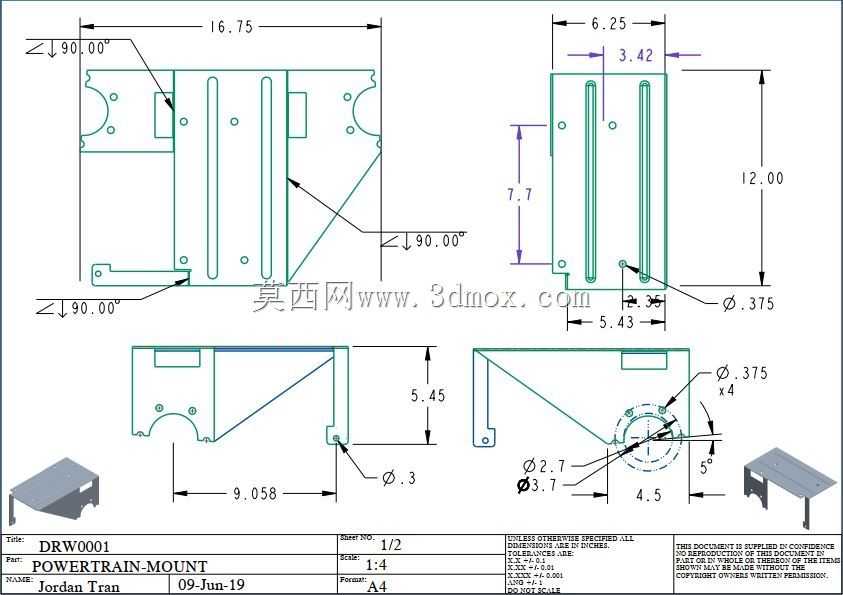

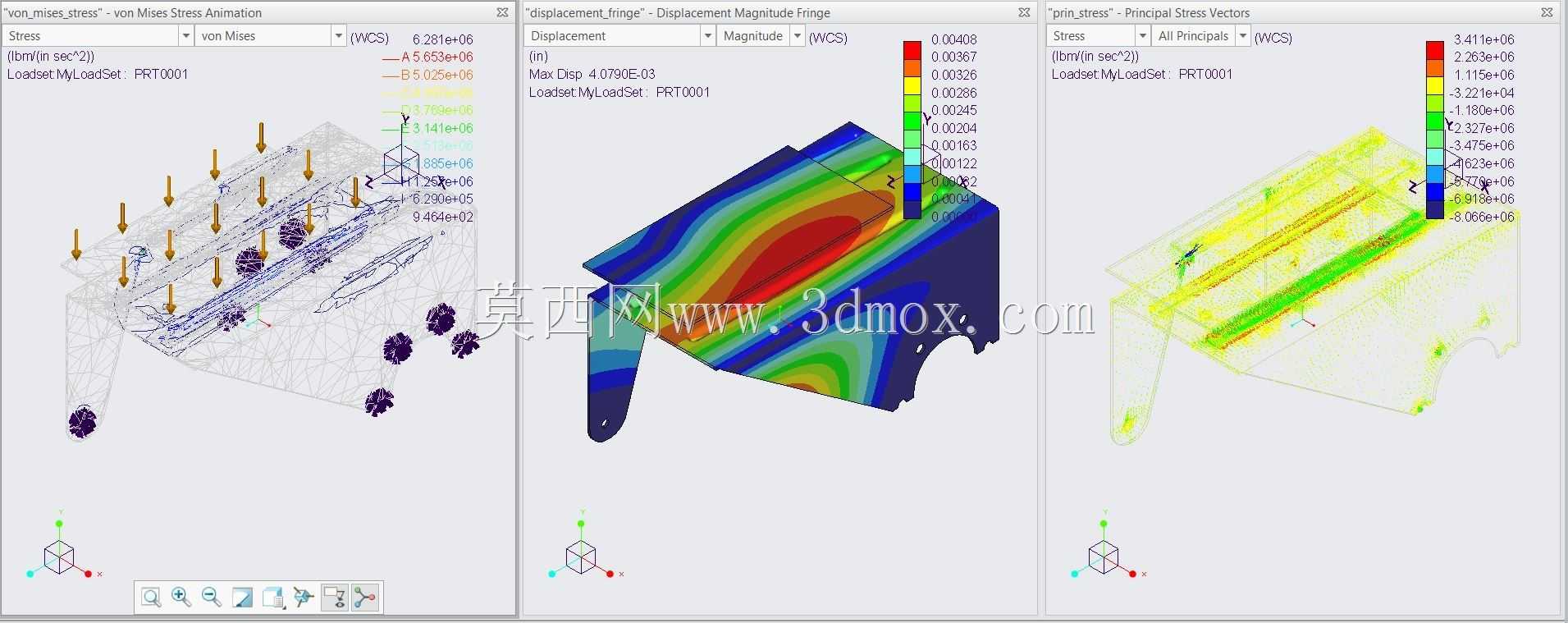

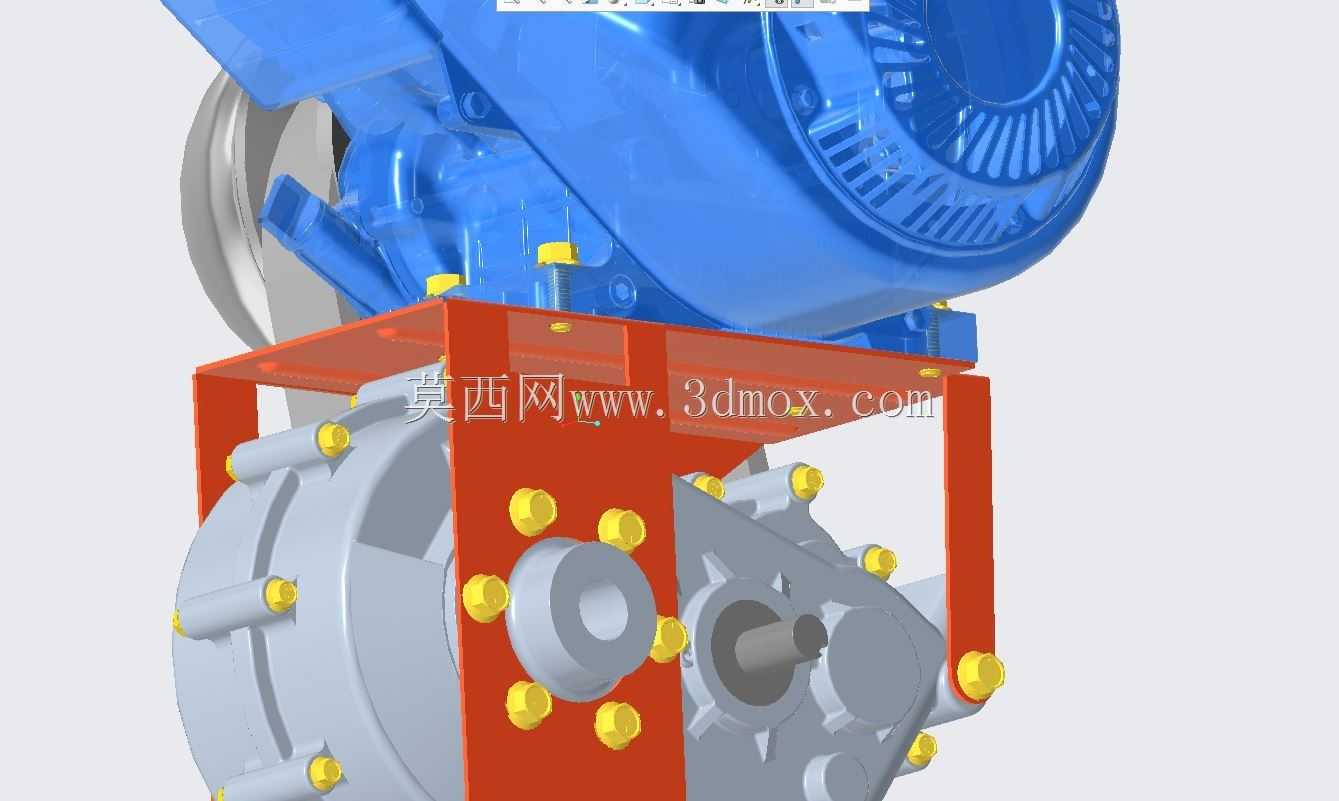

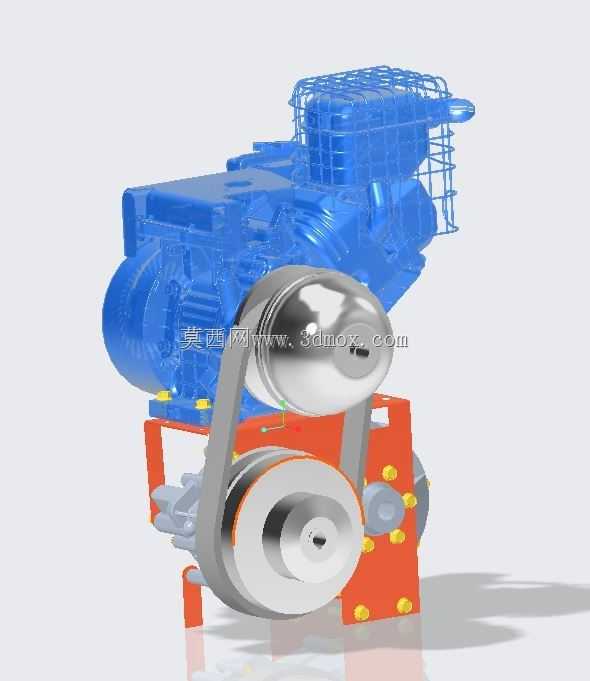

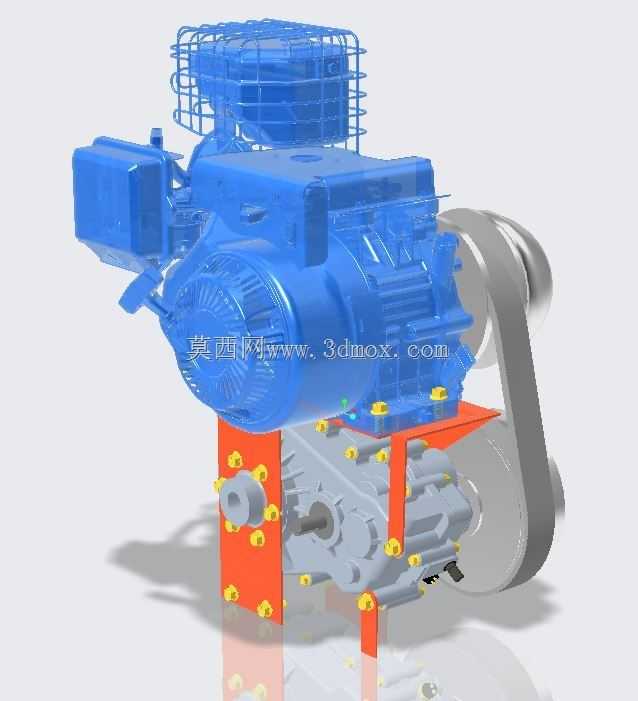

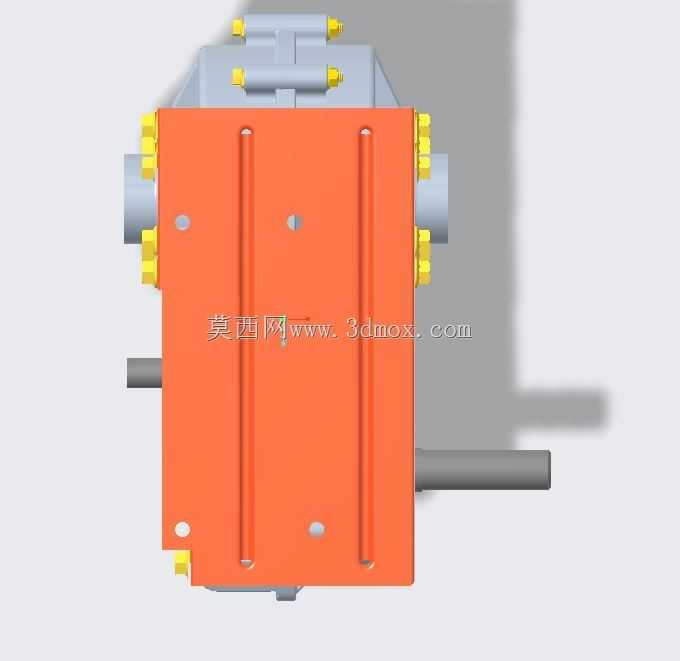

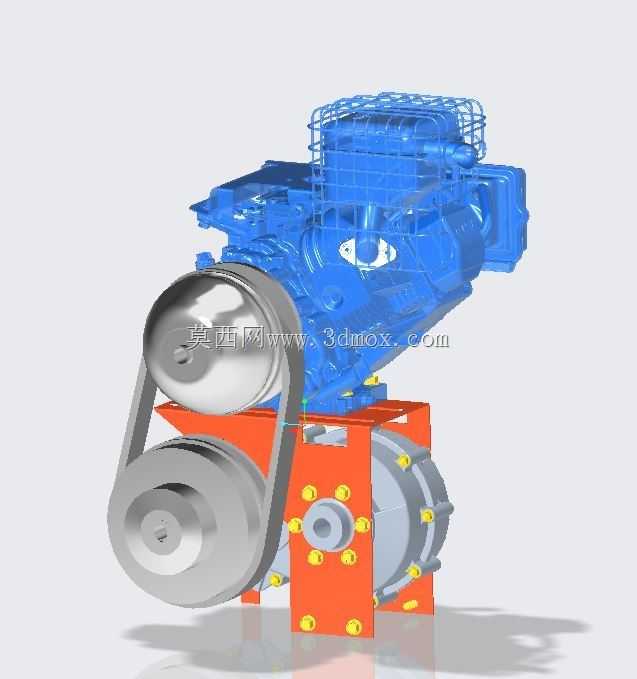

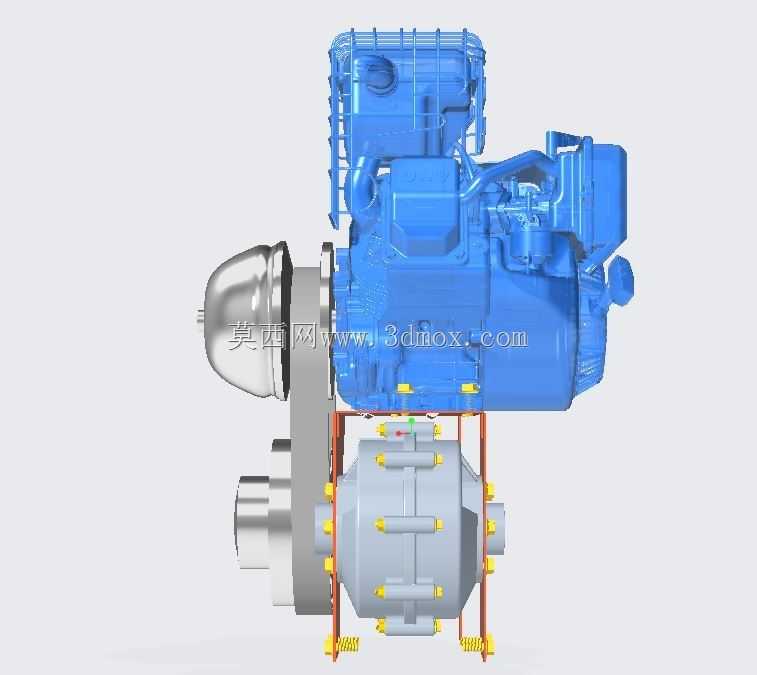

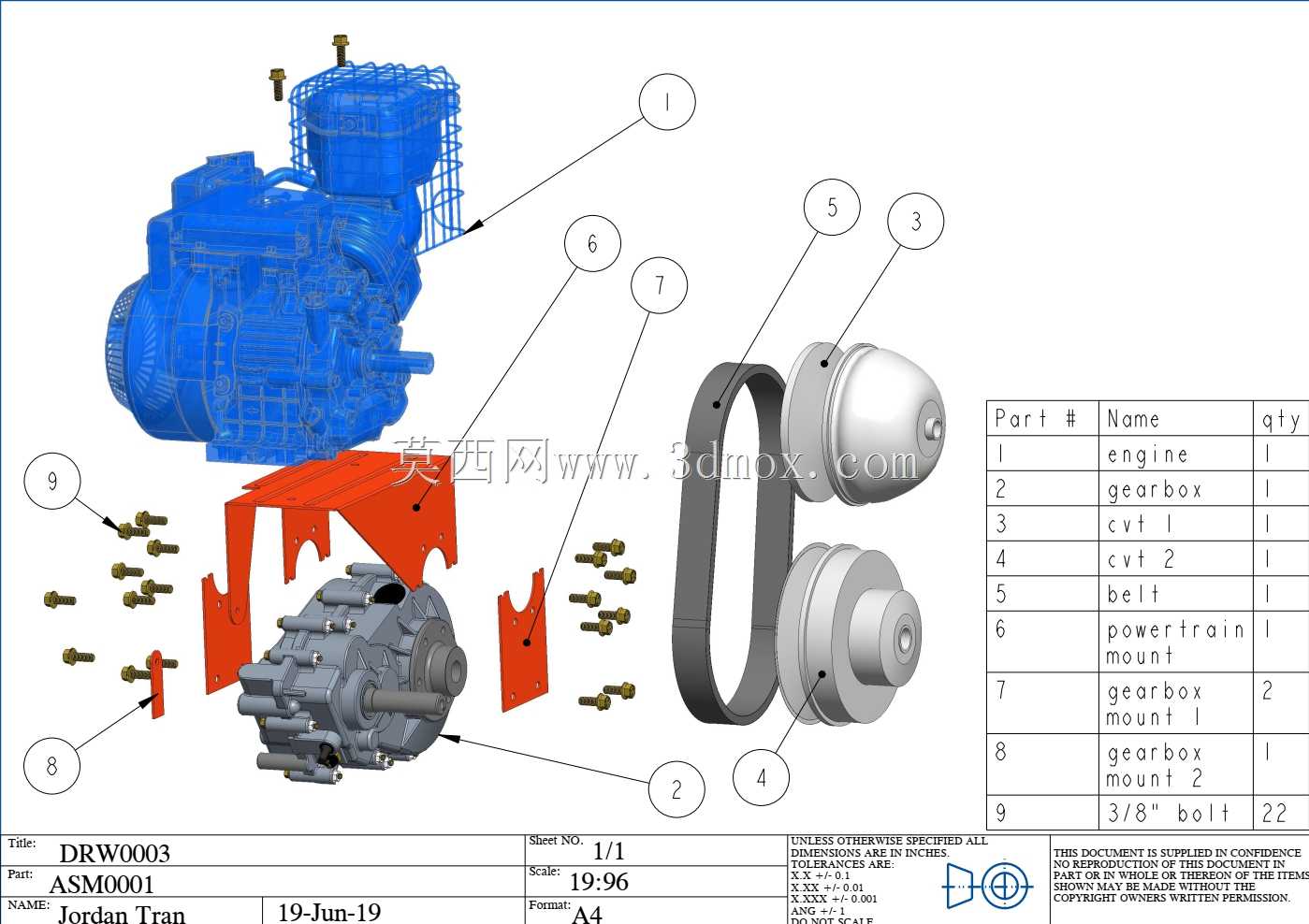

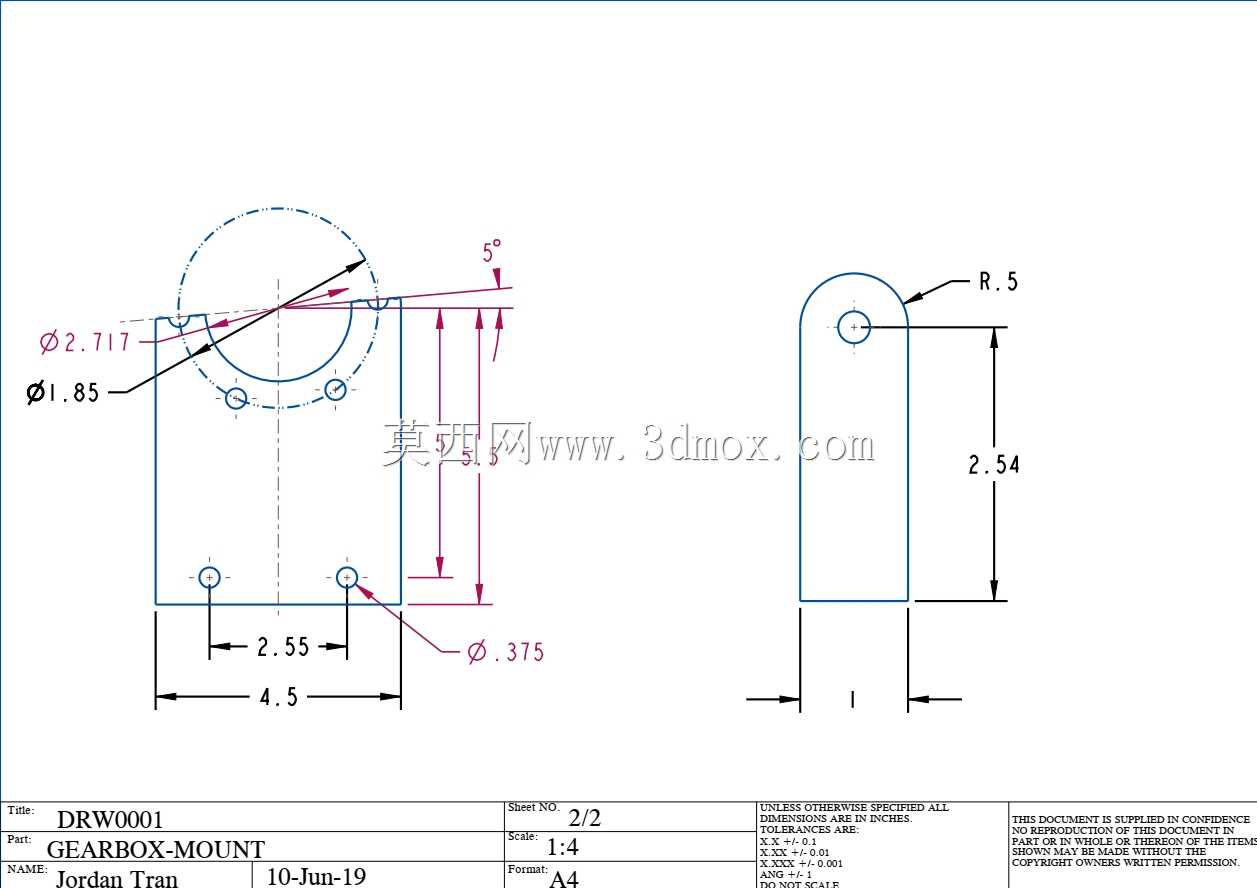

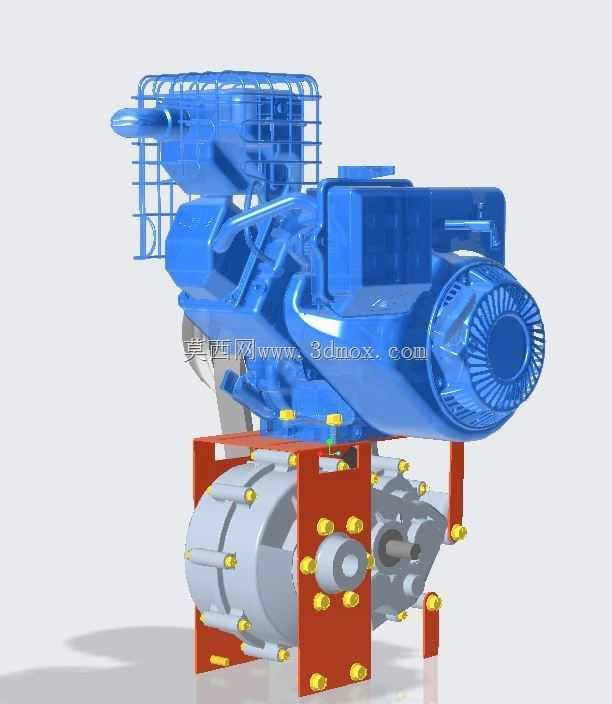

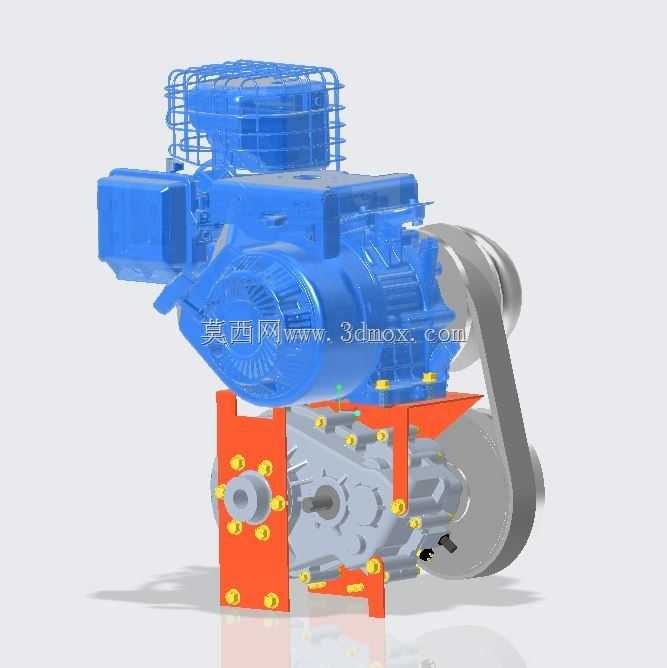

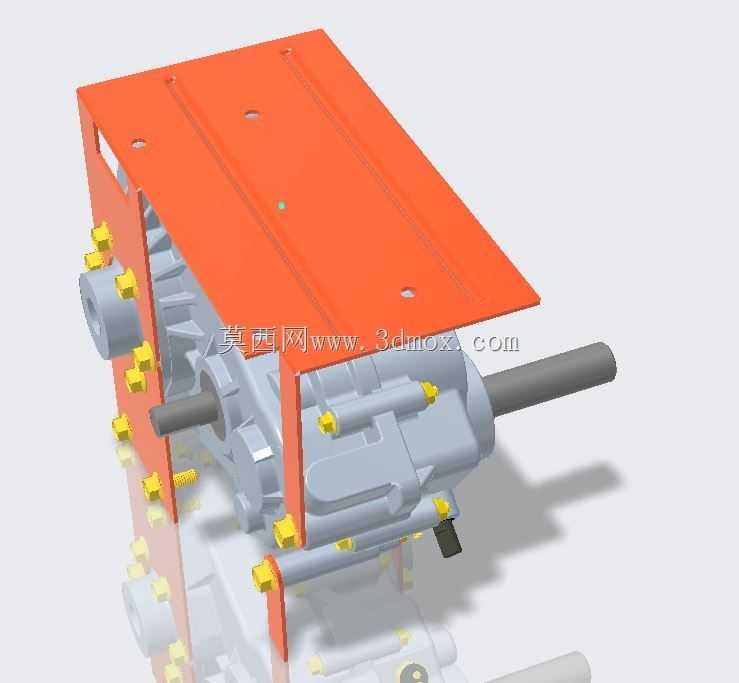

-如果你进入了这个页面，不要忘记点击“喜欢”按钮，如果你有任何改进建议，请留下评论oftware:-Creo parametric 和simulate.Description:- Engine &；变速器安装组合-.1“金属板12”x24“约46美元-使用200磅静态负载（近3倍实际重量）进行分析研究。百力通实际重量；斯特拉顿发动机~70磅+.5磅燃油mission:-Constrain the 变速箱为中心线，围绕变速箱建造，发动机堆叠，以获得短轴距，并用动力传动系总成的重量加载后轮，轮轴和CVTech直接连接到达纳h12。-发动机：百力通和斯特拉顿Sae Baja 305cc，10HP汽油发动机http://www.briggsracing.com/racing-engines/model-19-CVT：CVTech变速箱：dana h12http://forums.bajasae.net/forum/spicer-fnr-gearbox_topic1129.html-https://www.mcmaster.com/sheet-metal -https://www.mcmaster.com/4459t247- 更新（10/28/2020）：重新发布iso 1-10照片-更新（08/18/2020）：对齐扭矩背板转换器到单平面，为发动机螺栓/螺母扳手添加维修孔。-更新（6/10/2019）：堆叠动力传动系组件版本3-更新（6/10/2019）：使用Creo simulate的FEA，-更新（2019年5月19日）：版本2（已删除）-更新（2018年7月14日）：FEA分析（已删除）-更新（2018年7月13日）：发动机和变速箱安装减少金属板厚度(移除）-更新（07/07/2018）：检查间隙并确认（移除）-更新（05/10/2018）：发动机安装槽（移除）-更新（04/30/2018）：加强发动机支撑的角撑板（移除）-更新（4/30/2018）齿轮箱安装适配器有螺栓孔，用于调整齿轮箱的角度和高度方向(（已删除）
