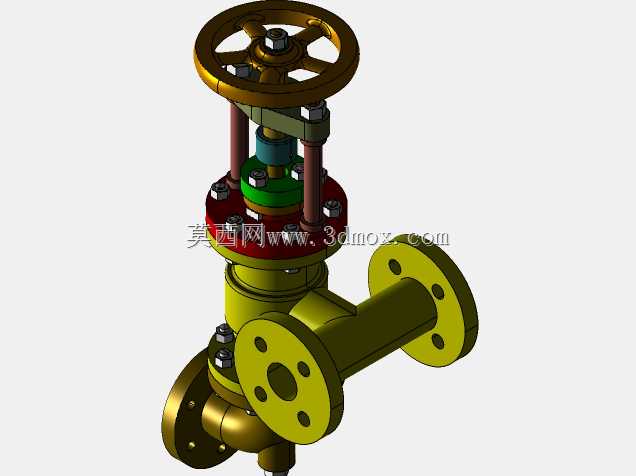

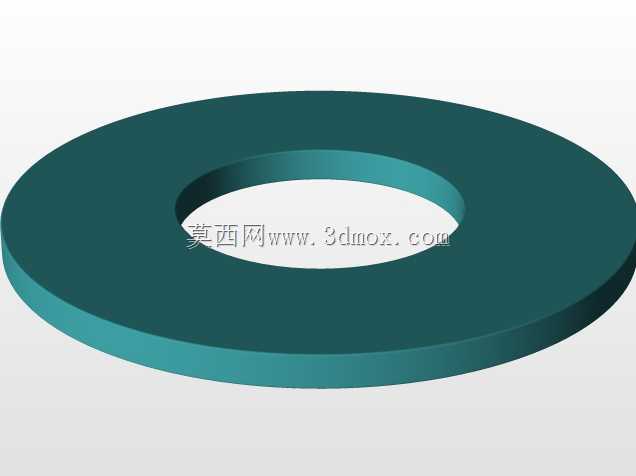

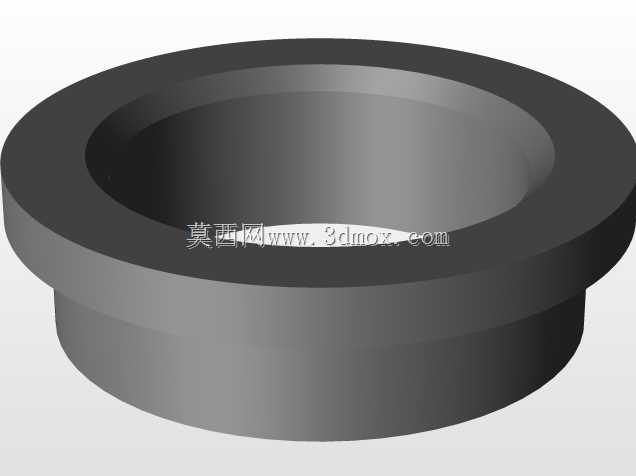

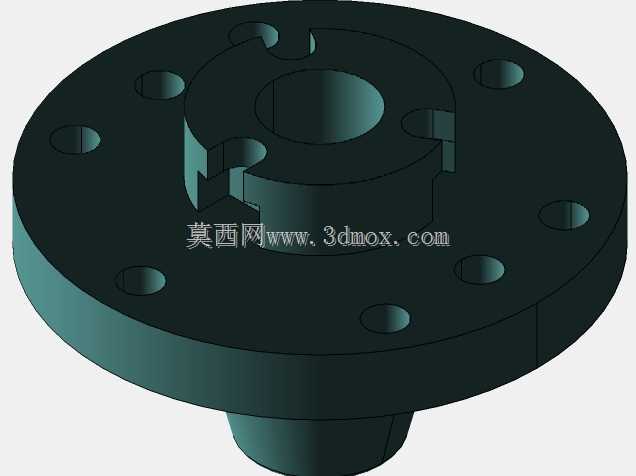

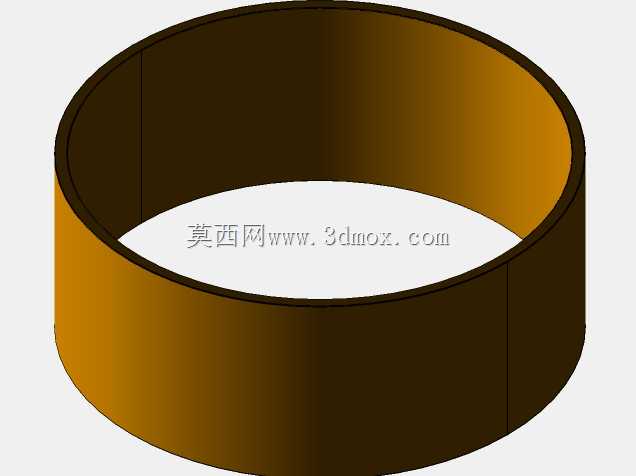

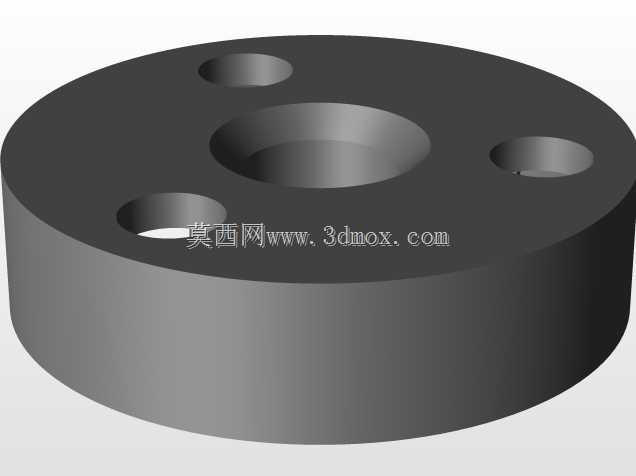

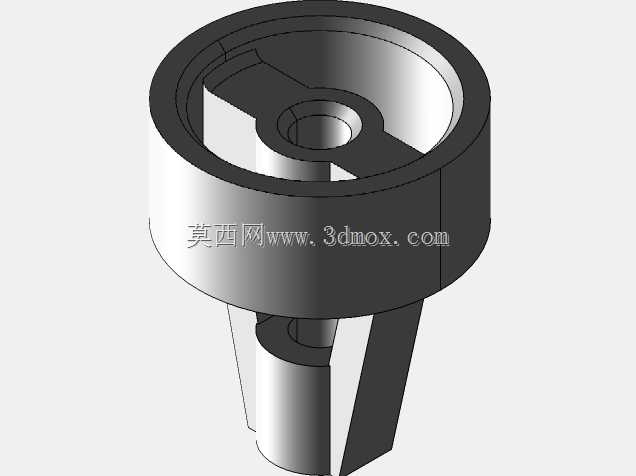

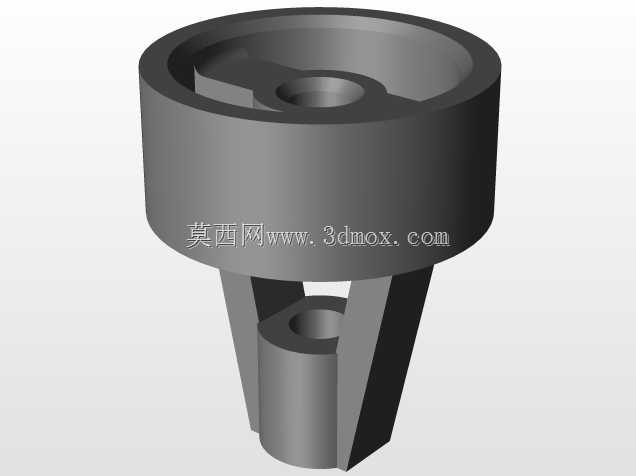

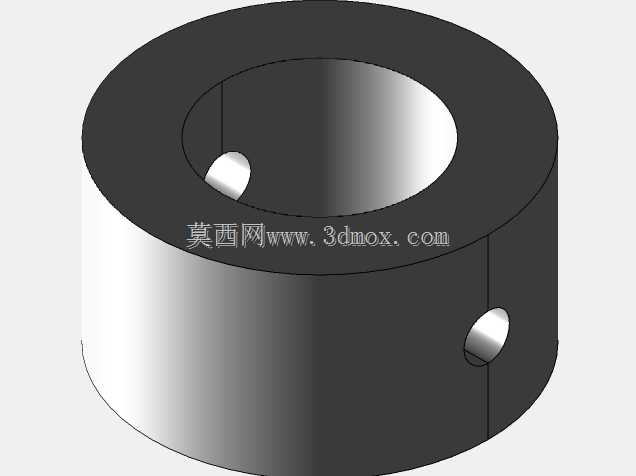

角式法兰连接进料止回阀结构设计

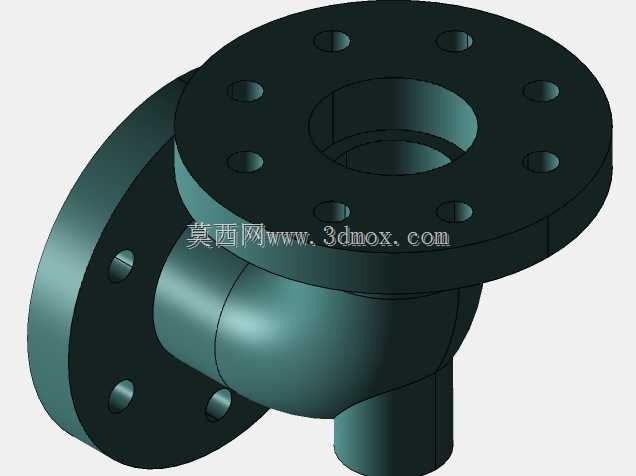

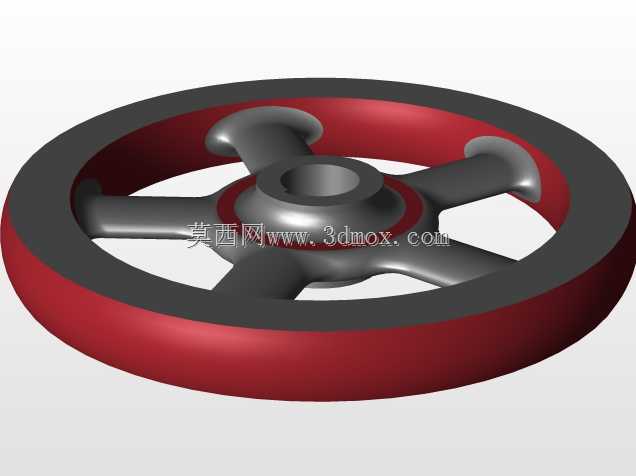

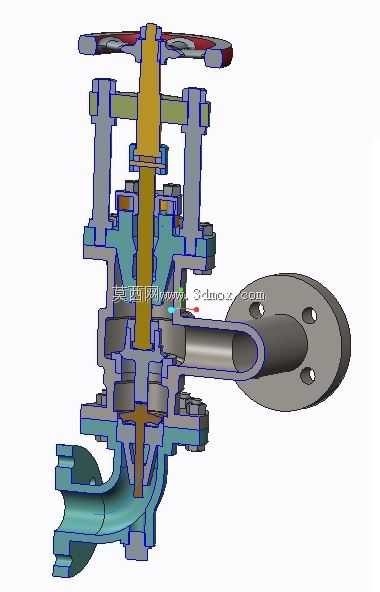

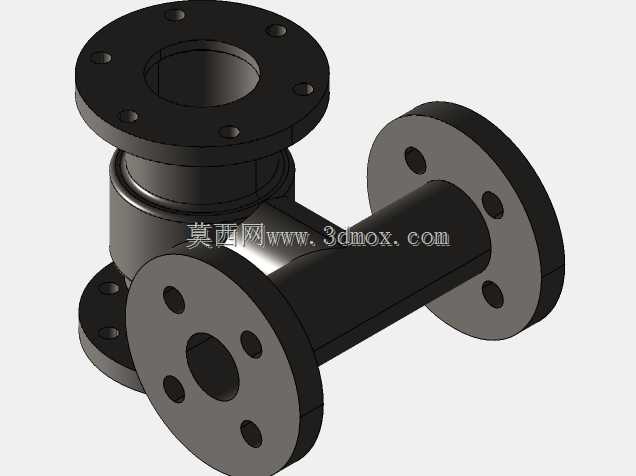

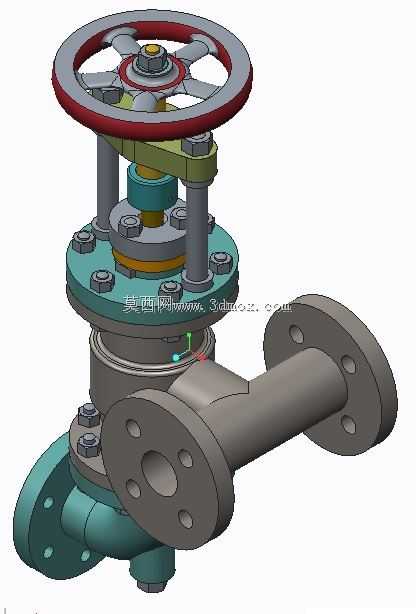

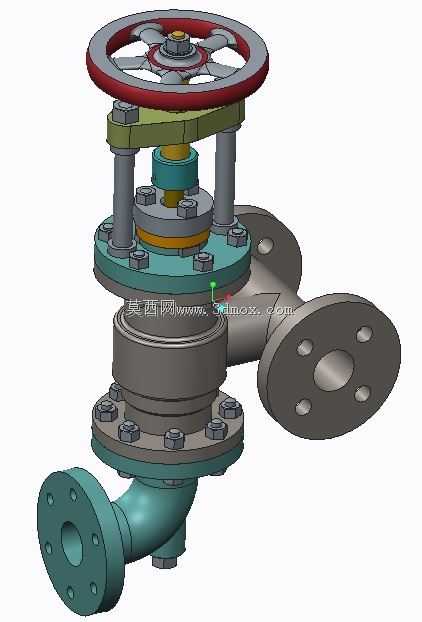

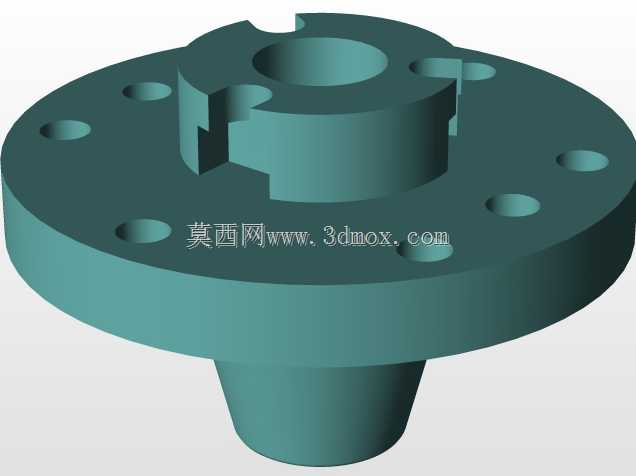

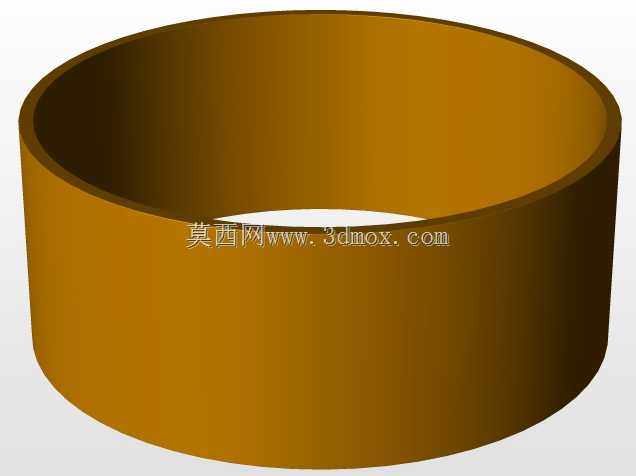

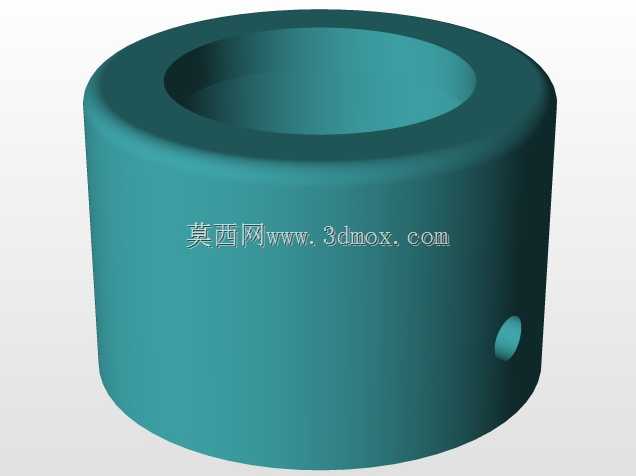

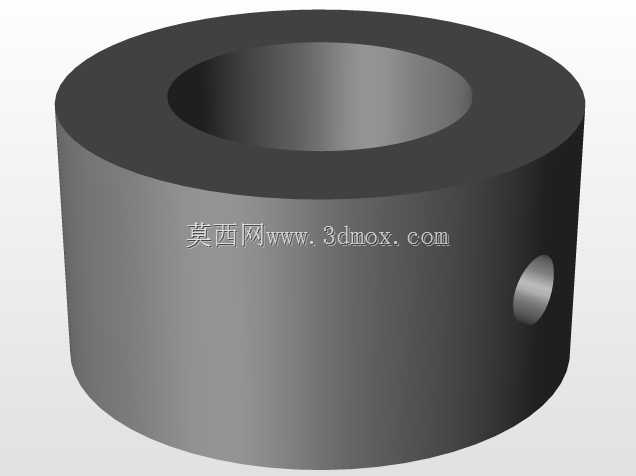

这款进料止回阀主要应用于工业给水系统、生产物料进料管路场景，常安装在泵类设备出口、介质进料支管段位置，核心作用是管控管路内流体的单向通行，避免管路内介质倒流引发的设备叶轮反转、管路压力失衡、物料回流污染等生产故障，在中小型生产供水线、工艺介质输送管路中都能适配使用。从功能特性来看，这款阀件自带手动调节结构，除了基础的止回防倒流功能外，还可通过顶部手轮调整阀瓣的开启限位，适配不同流量工况的进料需求，阀体内置的止回结构依靠介质自身压力实现自动启闭，当进口侧介质压力高于出口侧与弹簧预紧力总和时，阀瓣抬升介质正常通行，当进口侧压力下降或出现倒流趋势时，阀瓣在介质反向压力与内部复位结构作用下快速回落密封，彻底截断倒流通道，密封面采用锥面贴合结构，密封可靠性强，低压工况下也能保证零泄漏。从设计思路来看，整体采用角式流道结构，相比直通式止回阀更适合管路直角转向的安装场景，能减少管路弯头配件的使用，降低管路整体流阻损失；阀体采用上下分体式装配结构，将手轮操作段、阀杆传动段、止回密封段、法兰连接段做模块化拆分，各部件通过螺栓紧固装配，既方便生产阶段的铸件加工与零件精度管控，也便于后期运维阶段的易损件更换，无需整体切割管路即可完成密封件、复位件的检修替换；侧置法兰连接端采用标准四螺栓法兰结构，法兰密封面为凸面设计，能适配常规工业管路的法兰配对安装要求，手轮采用轮辐式结构，操作力矩小，现场手动调节时无需额外辅助工具即可完成开度调整。从安装边界与尺寸适配来看，这款阀件的侧接法兰端为水平方向接口，下部为垂直方向介质出口，整体安装占用空间紧凑，手轮顶部到阀体底部的垂直高度适配常规管廊、设备旁的安装间距，侧法兰的螺栓孔位、密封面尺寸匹配同压力等级的通用管路法兰标准，安装时无需额外制作过渡连接件，直接配对法兰加密封垫即可完成紧固安装；阀杆部位设置多层密封填料结构，能避免阀杆活动部位的介质外渗，适配清水、无强腐蚀性的工业生产介质输送场景，整体结构的流道做圆弧过渡处理，介质通行时无明显直角拐点，能减少介质湍流与流阻，降低管路输送的压力损耗，长期运行时的噪音与振动表现也更优异。
