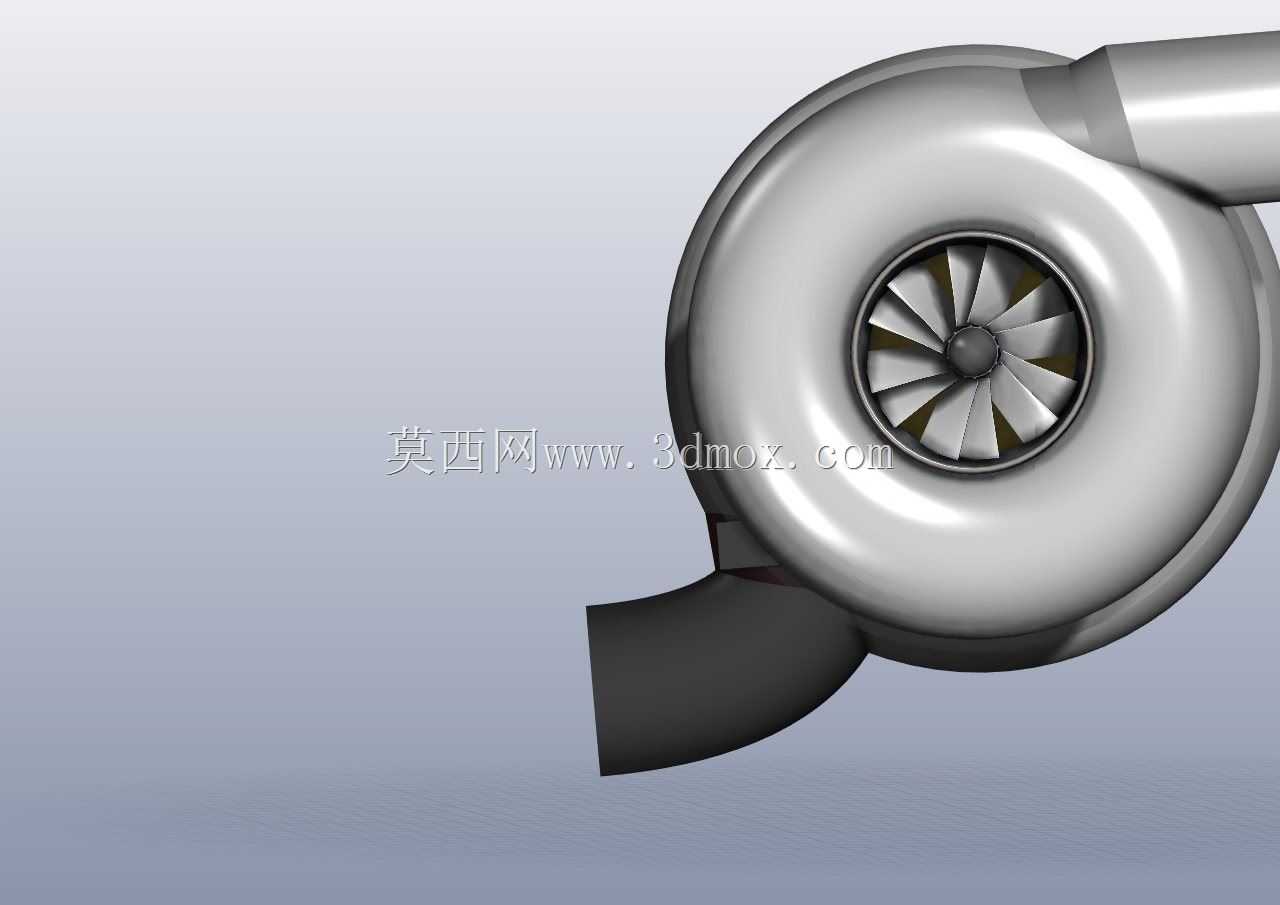

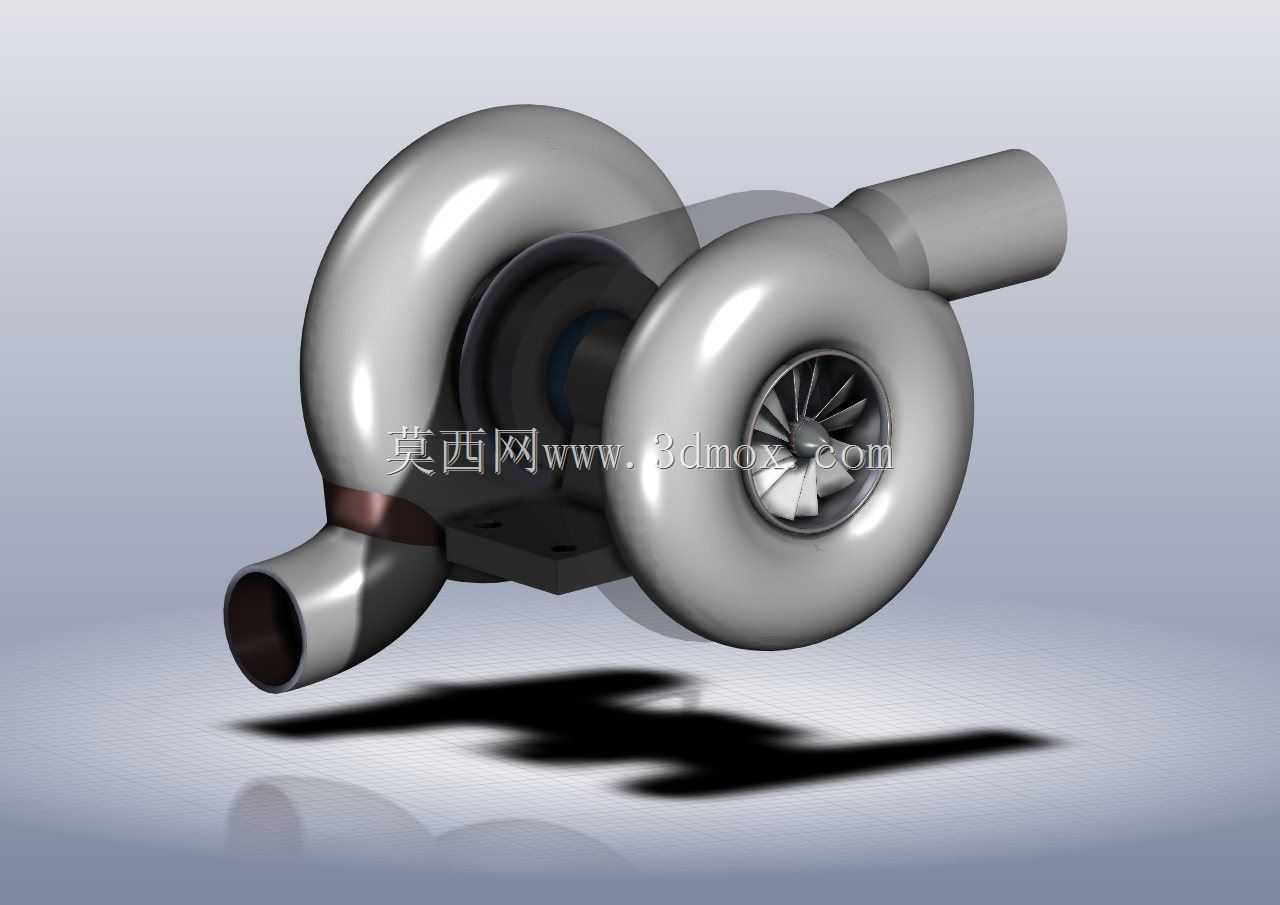

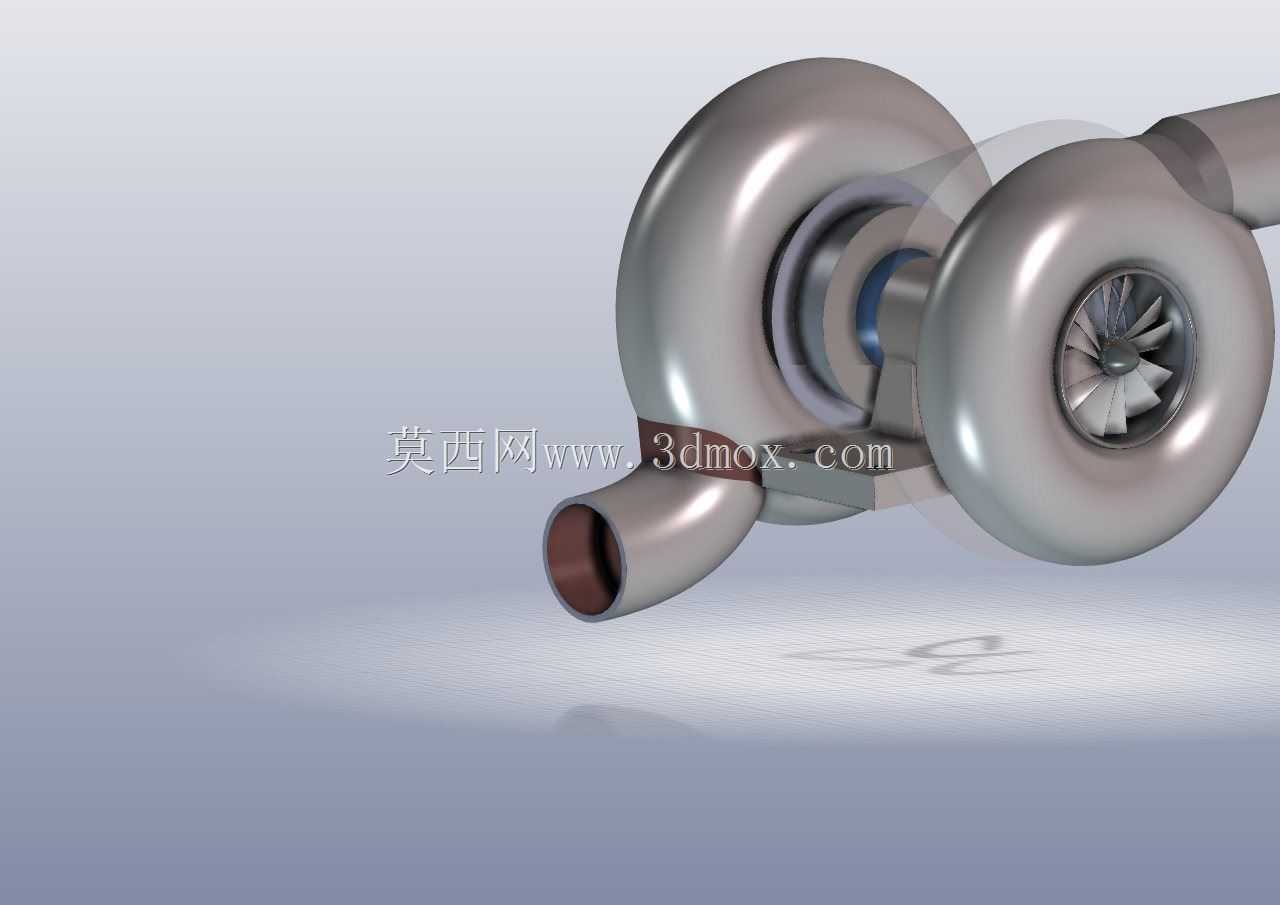

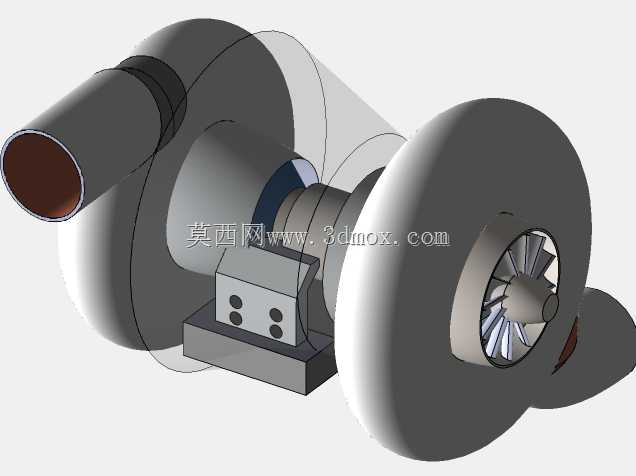

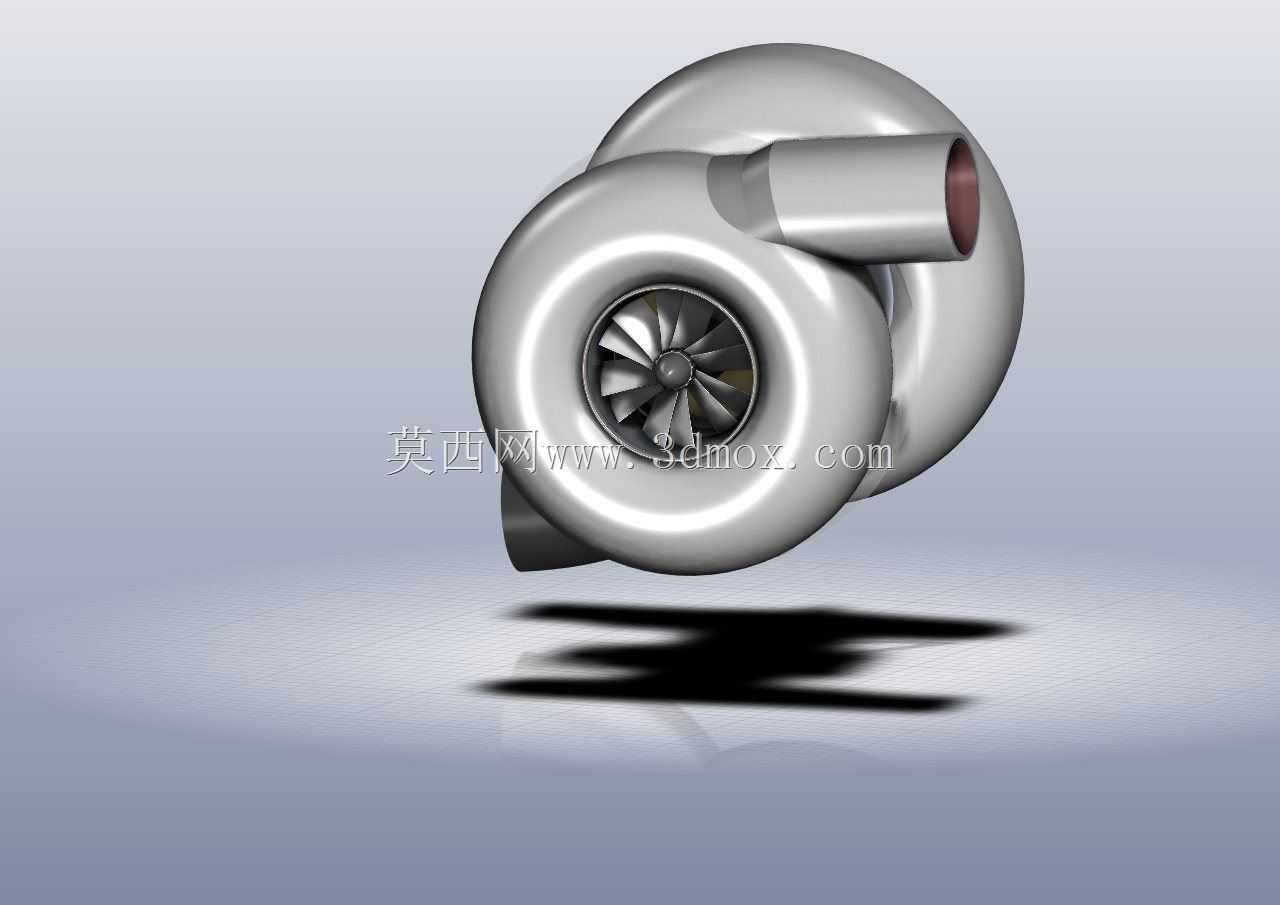

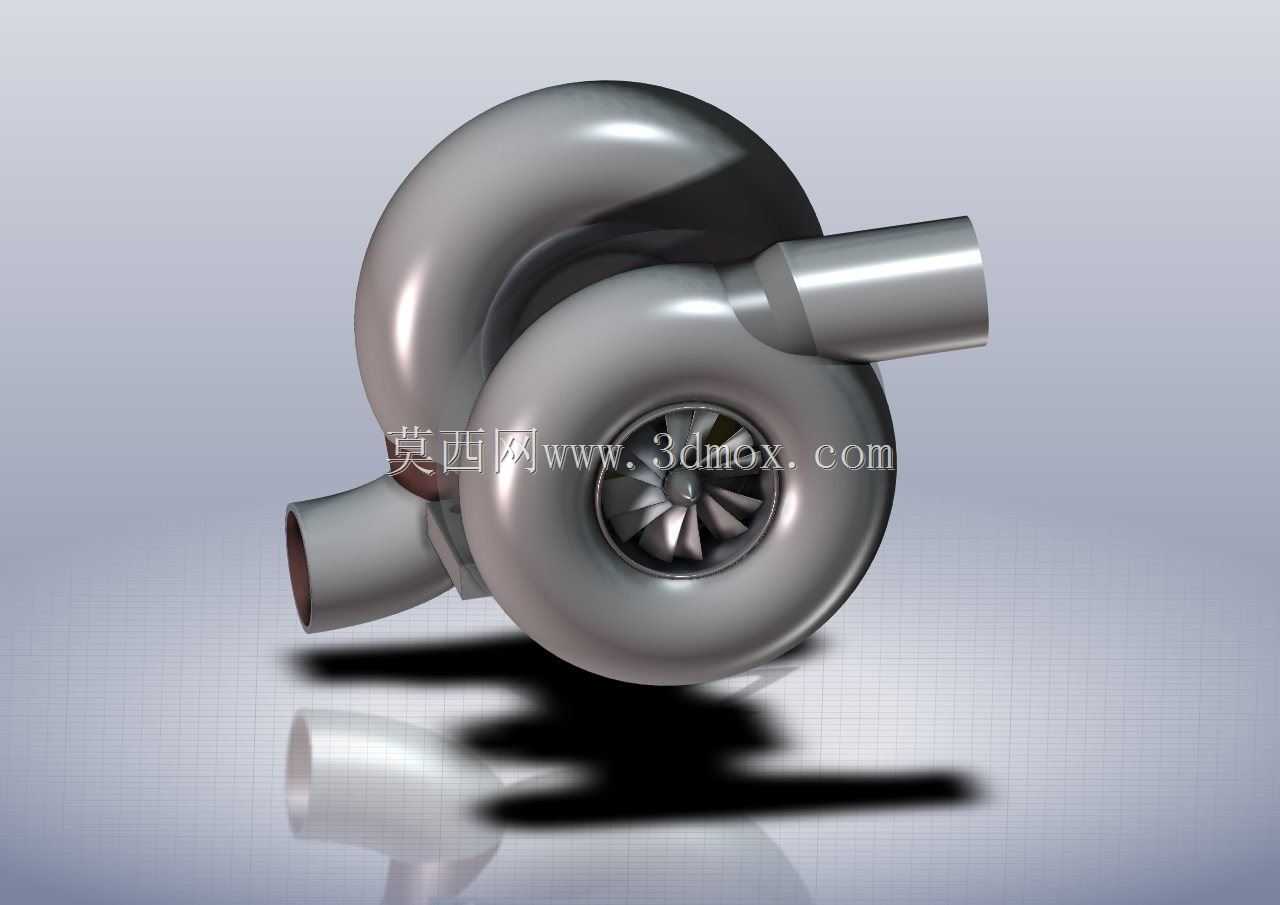

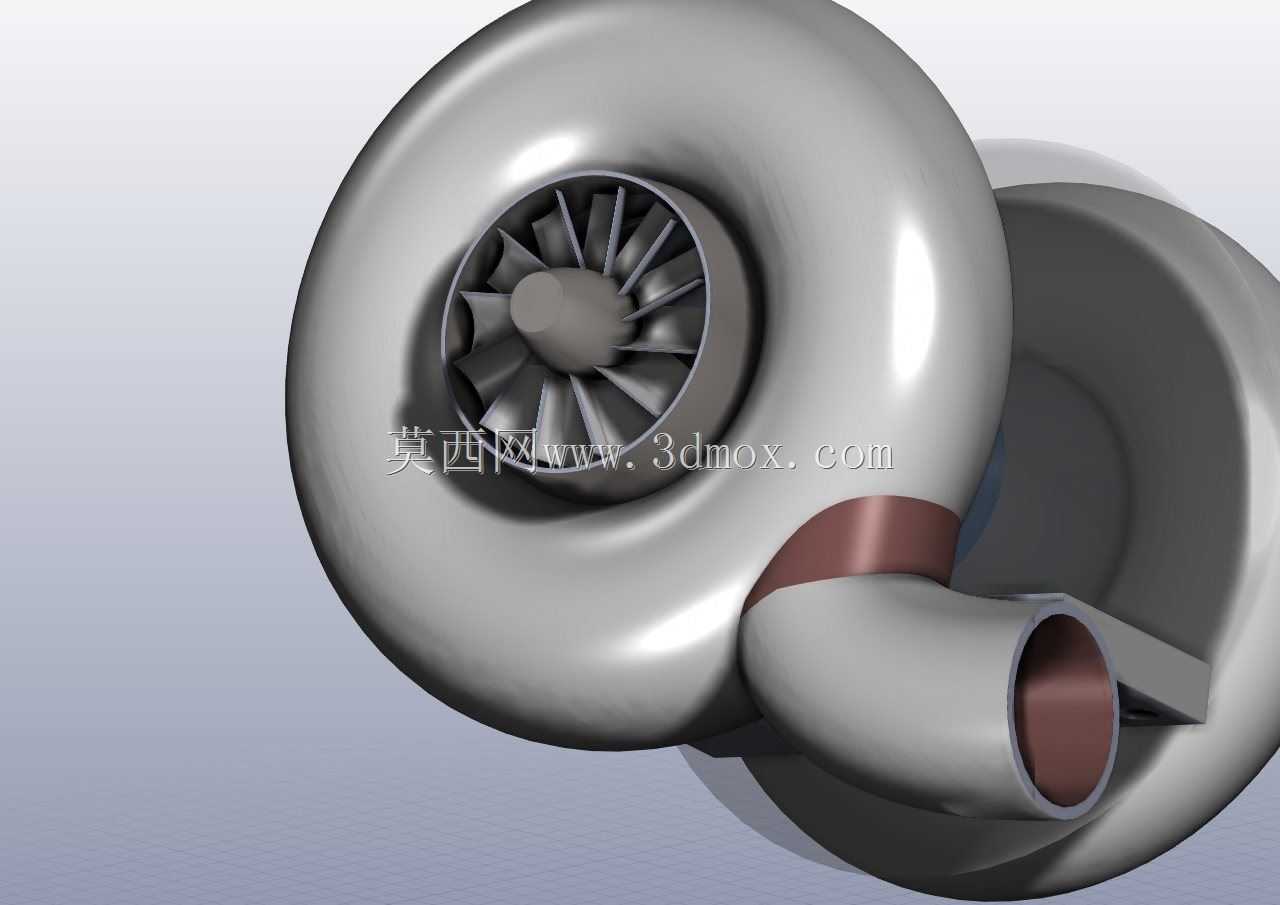

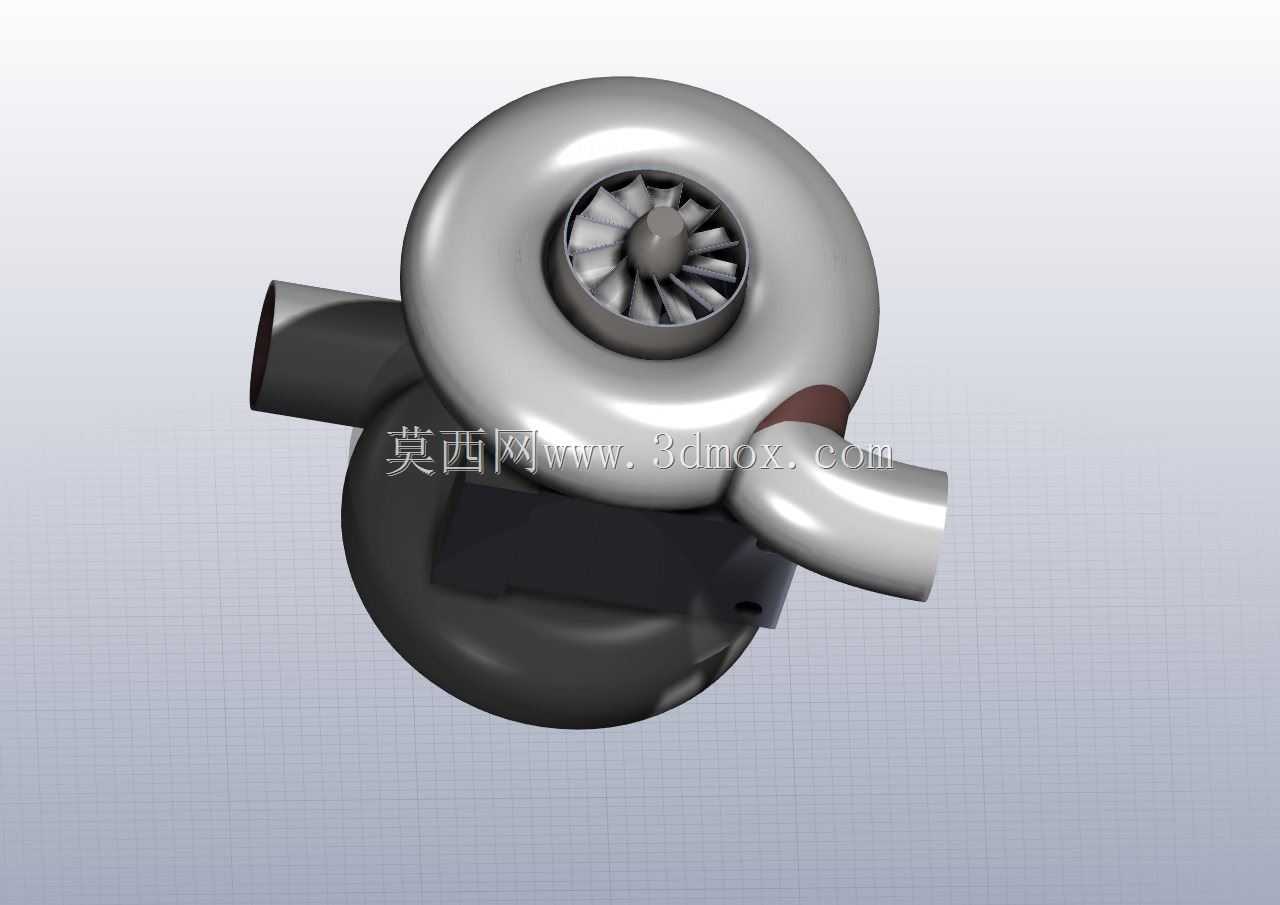

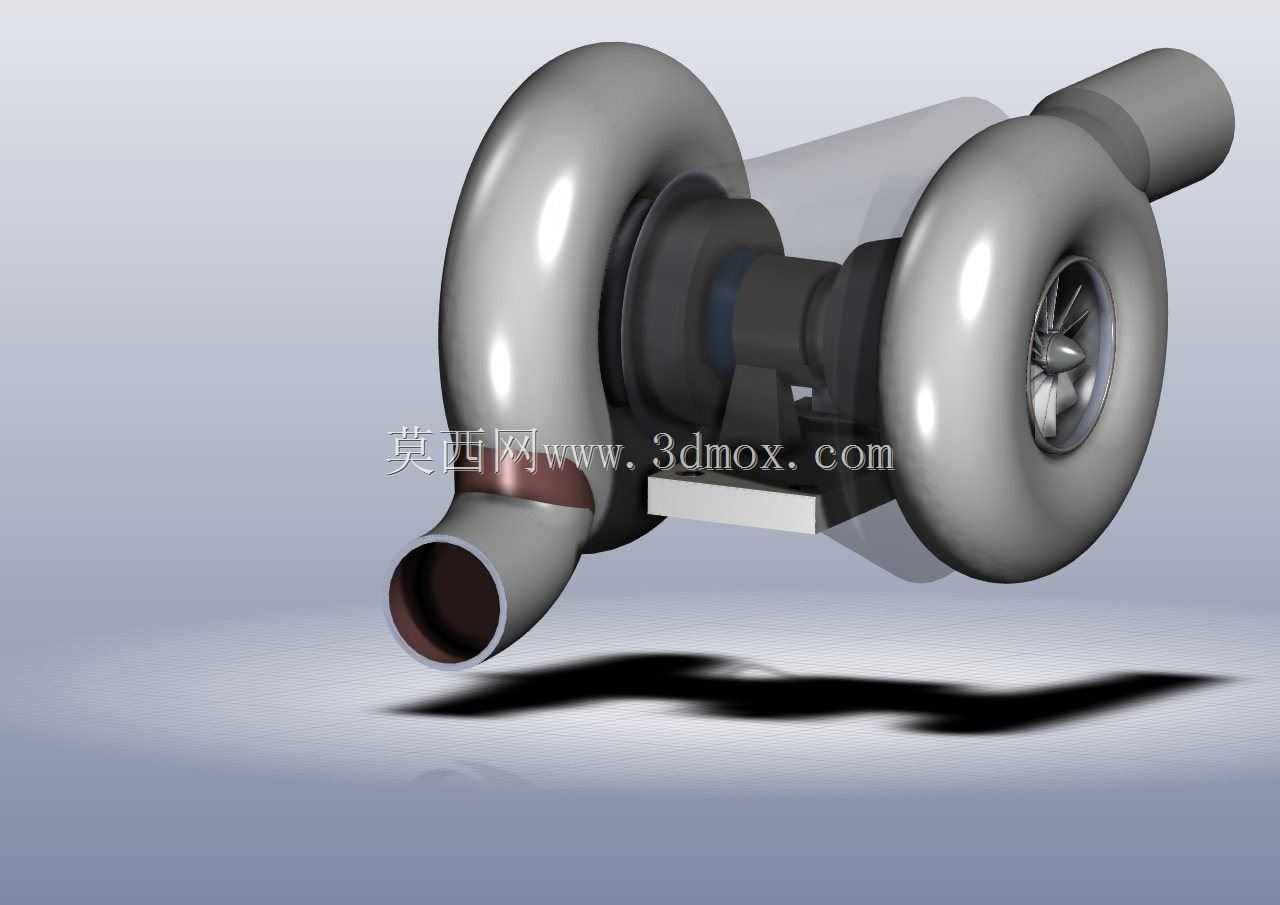

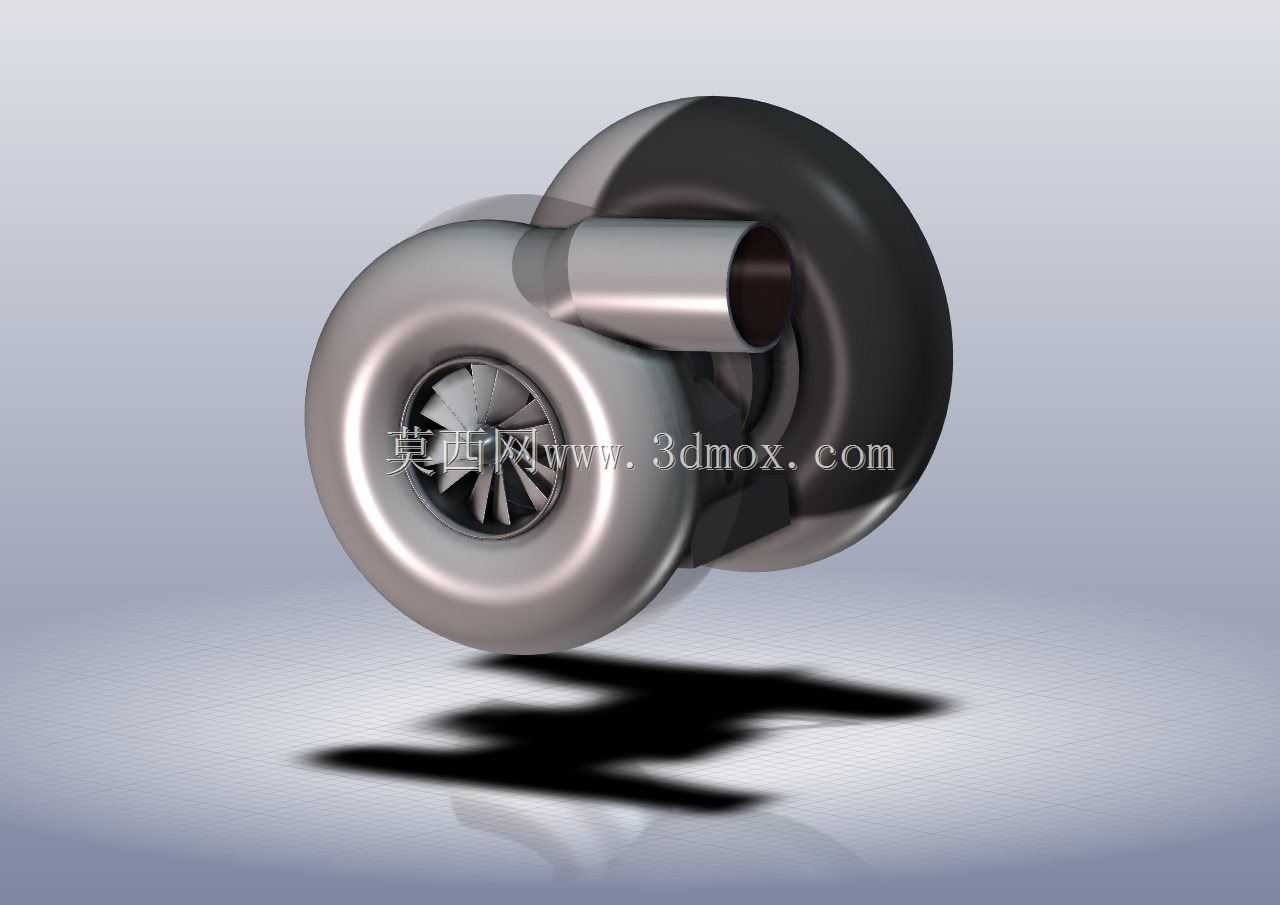

这款涡轮增压器是面向内燃机动力提升场景开发的核心进气增压部件,目前广泛应用于民用乘用车、竞技赛车、高性能改装车辆以及部分非道路工程机械的内燃机系统中,核心作用是在不增加发动机排量的前提下,通过压缩进入燃烧室的空气密度,提升气缸内的氧气填充量,让燃油能够实现更充分的燃烧,最终实现内燃机动力输出上限提升、燃油经济性优化、尾气排放污染物降低的多重效果。在实际装车应用中,该部件能够帮助小排量发动机达到远超自身排量的动力输出水平,既满足日常通勤场景下的低转速扭矩响应需求,也能适配竞技场景下高转速区间的持续动力输出要求,同时还能帮助整车企业满足日益严苛的排放法规要求。从功能特性来看,该涡轮增压器采用双蜗壳串联的经典结构布局,一端为连接发动机排气歧管的涡轮端,依靠发动机排出的高温高压废气驱动涡轮叶轮高速旋转,另一端为连接进气系统的压气机端,与涡轮端同轴联动,将过滤后的新鲜空气压缩后送入进气歧管,两端壳体采用耐高温高压的铸铝材质设计,既能够承受排气端近千度的高温废气冲击,也能保证压气机端的气密性,避免压缩空气泄漏导致增压效率下降。叶轮部分采用后弯式叶片设计,经过流体力学仿真优化,能够在每分钟十几万转的超高转速下保持稳定的气流输出,降低气流紊流带来的能量损耗与工作噪音。在设计思路上,该模型严格遵循车用涡轮增压器的实际工程设计逻辑,首先根据目标发动机的排量、额定功率、目标增压值确定涡轮与压气机叶轮的直径参数,再结合发动机舱的布置空间确定进出口管路的朝向与连接法兰尺寸,同时充分考虑装车后的安装边界:压气机端进气口适配标准规格的空气滤清器连接管路,涡轮端排气口适配车辆排气系统的法兰接口,中间体部分预留了润滑油道与冷却水道的连接位置,能够直接对接发动机的润滑与冷却系统,整体安装点位的位置公差控制在工程允许范围内,既保证与周边部件的安全间隙,避免车辆行驶过程中出现干涉磕碰,也能满足售后维修时的拆装便利性。模型完整还原了涡轮增压器的内外结构细节,从外部的壳体轮廓、管路接口、安装固定脚位,到内部的叶轮叶片形态、转轴结构、流道曲面都做了精准复刻,能够用于发动机舱布置校核、维修教学演示、工作原理展示等多个场景,也可为增压器的性能优化、结构改进提供直观的三维参考依据。
- 全部评论(0)
- 模板大小 1.91 MB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS,Rendering
- 软件分类 汽车
