横拉杆球节压接工装夹具结构设计

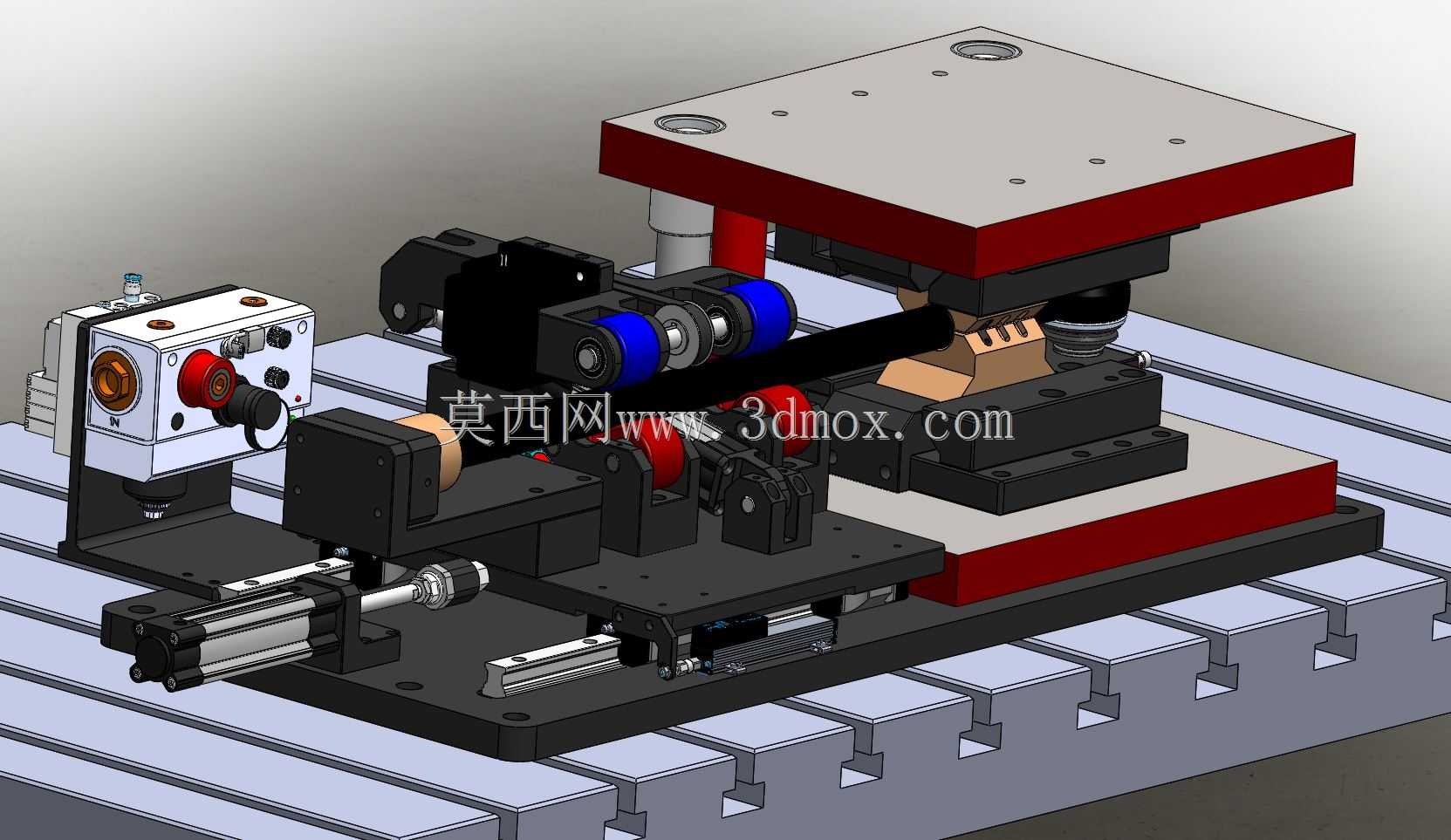

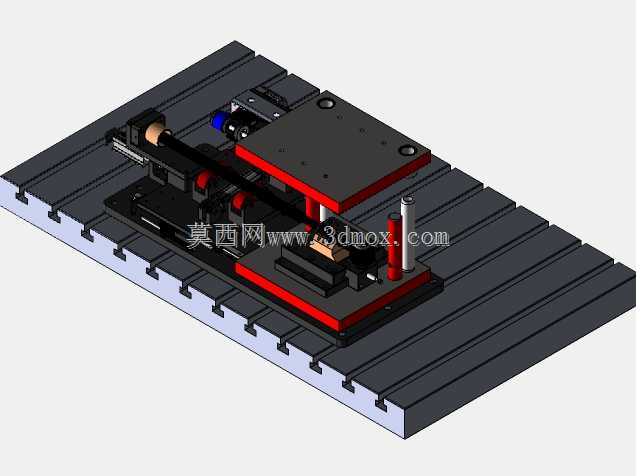

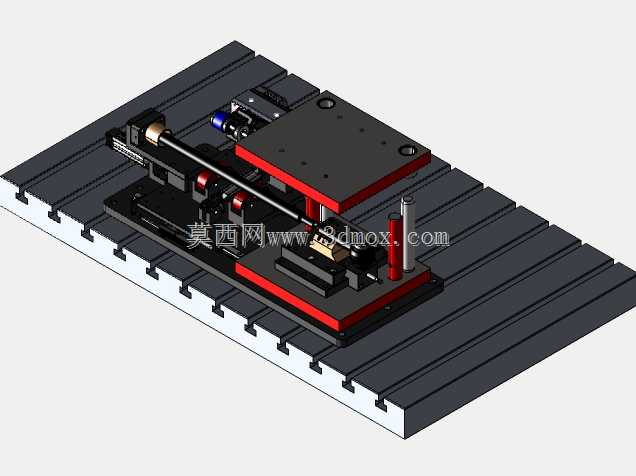

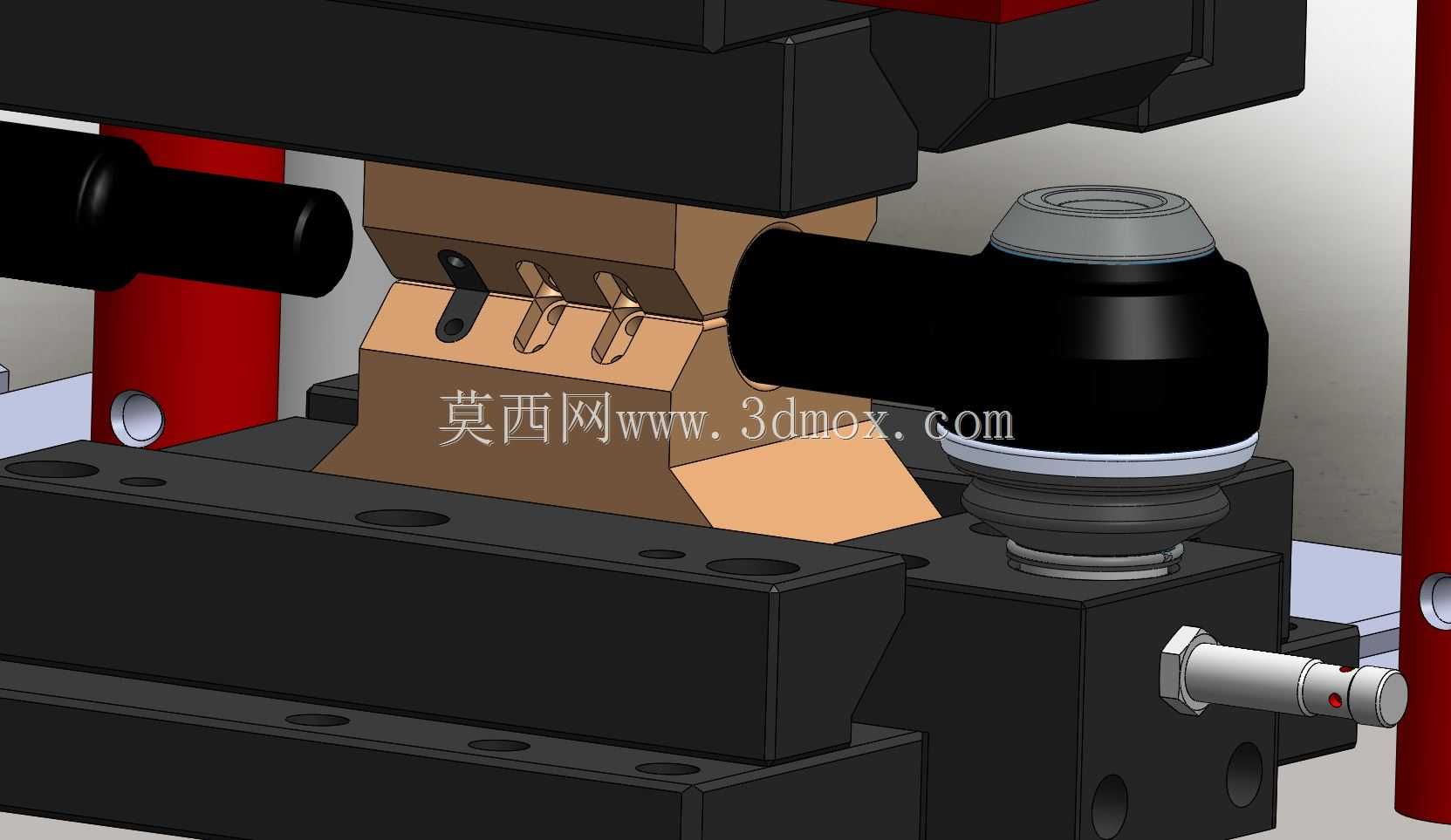

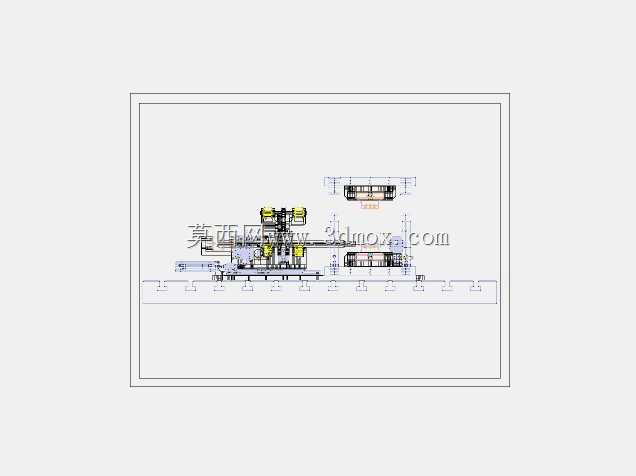

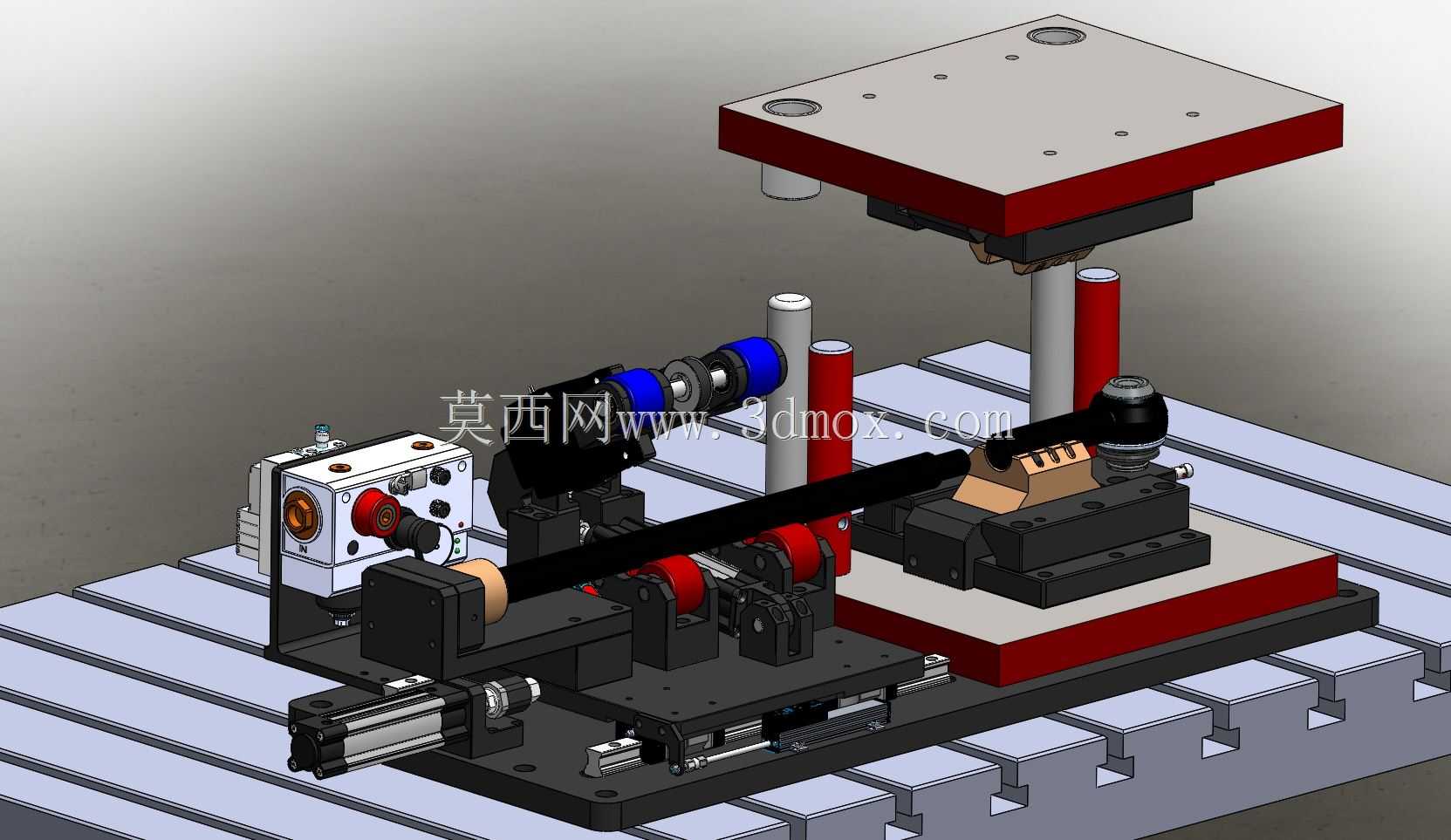

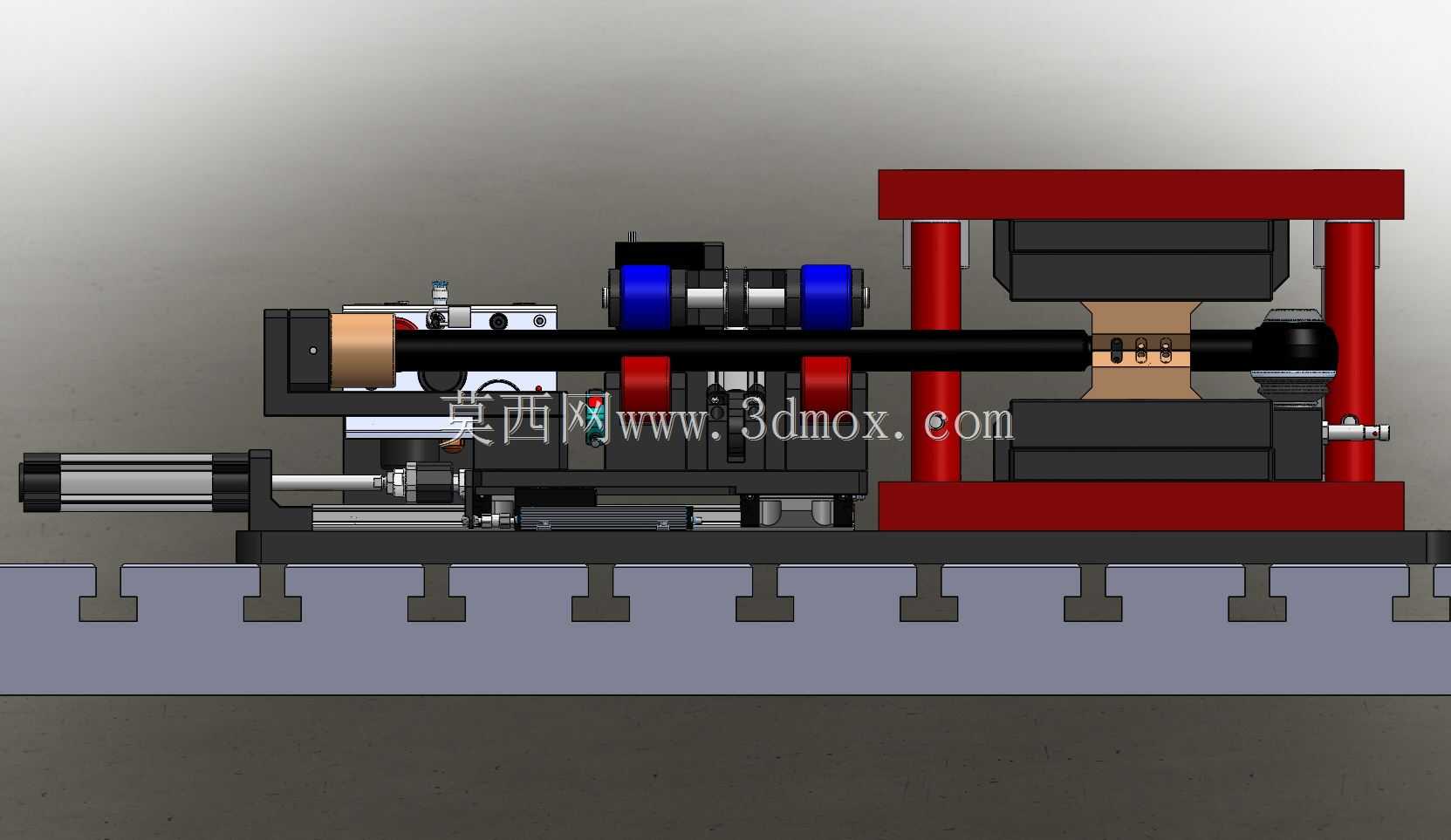

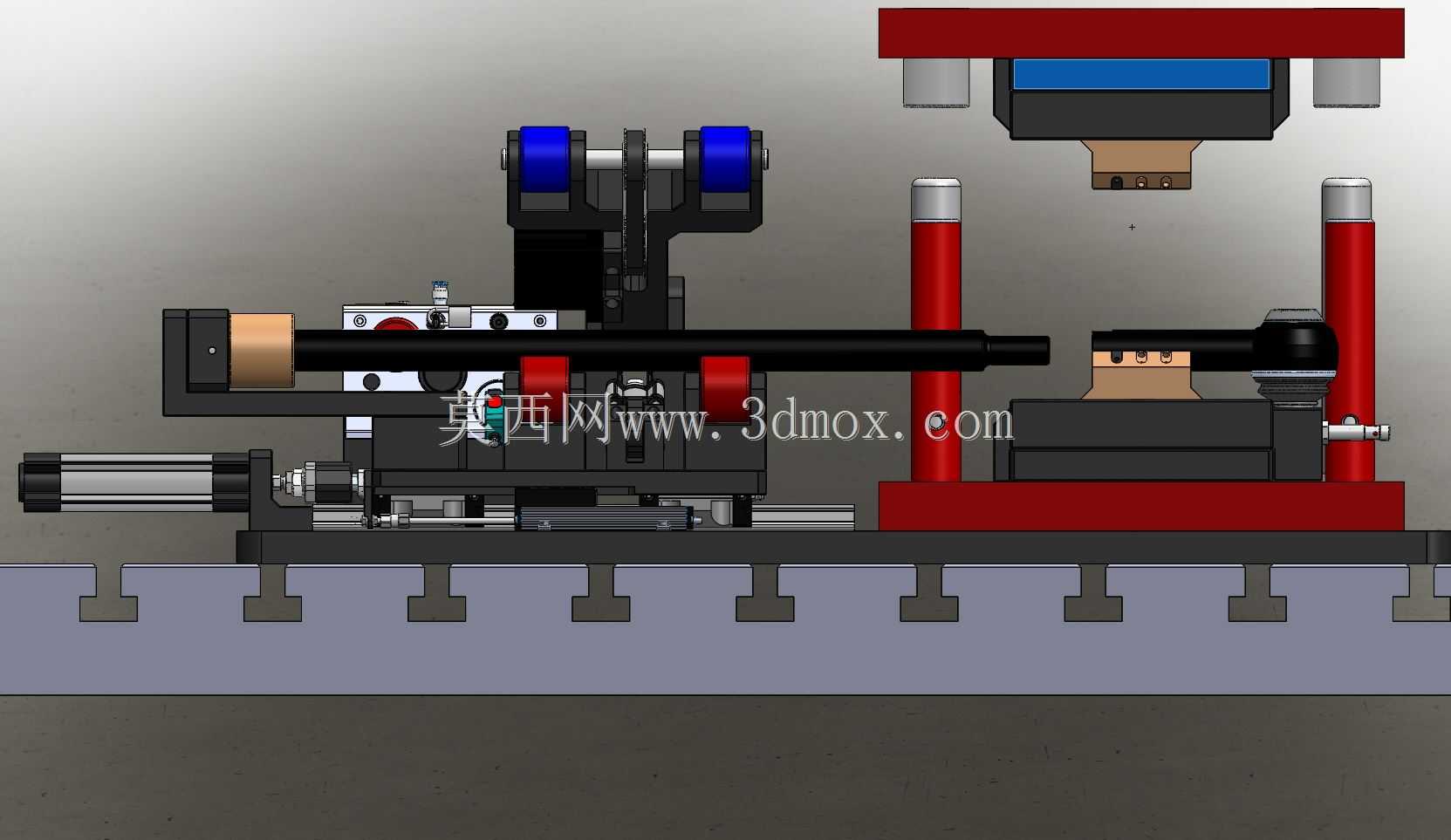

该压接工装主要面向汽车底盘横拉杆总成的生产装配环节，适配100吨公称压力的通用压力机安装使用，核心用途是完成横拉杆与球节的压装工序，将球节精准压入拉杆至规定长度尺寸，同时可实现压接螺纹段的压接周期管控，保障横拉杆总成的连接强度与尺寸一致性，是汽车转向拉杆部件量产装配环节的专用工艺装备。从功能特性来看，该工装集成了工件定位、压装导向、行程限位、气动夹紧以及手动控制单元，整套工装采用上下模分体式结构设计，上模部分适配压力机滑块安装面，设置有均匀分布的安装定位孔，可直接通过T型螺栓与压力机滑块紧固连接，下模部分适配压力机工作台的T型槽安装基准，底板预留对应槽距的安装固定位，可快速完成在压力机工作台上的定位锁紧，无需额外改造压力机原有安装接口。设计过程中，针对横拉杆压接的工艺需求，首先规划了工件的定位基准：采用仿形定位块支撑横拉杆杆身，避免压装过程中杆体出现弯曲变形，同时设置轴向定位挡块，精准控制球节压入后的拉杆总长度，将尺寸公差控制在工艺要求范围内；驱动部分采用气动执行元件配合直线导轨实现工件的自动送料与夹紧，减少人工上下料的辅助时间，压接工位设置有硬质合金压头，可承受压接过程中的大吨位冲击载荷，延长工装的使用寿命；侧边集成的手动控制单元整合了气动控制按钮、急停开关与压力调节元件，操作人员可在工装侧方完成整套压接动作的操作，无需靠近压力机滑块作业区域，提升生产操作的安全性。从安装边界来看，整套工装的外形尺寸适配常规100吨开式压力机的工作台开档尺寸，上下模合模后的最小闭合高度、最大开启行程均匹配对应压力机的行程参数，无需调整压力机的原有闭合高度参数即可直接投入使用；工装的气动管路采用侧置布局，避免压接过程中管路被上下模挤压损坏，电气控制元件集中布置在侧边的控制盒内，防护等级适配车间生产环境的粉尘、油污工况，可长期稳定在冲压装配车间的生产环境中运行。整套工装的结构设计兼顾了压接精度、操作效率与使用安全性，可有效替代传统的手工敲击压装或者简易压装工装，大幅提升横拉杆球节压接工序的产品合格率与生产效率，降低操作人员的劳动强度，同时压接过程中压力传递均匀，可避免球节外壳或者拉杆螺纹出现压伤、变形等质量问题，保障横拉杆总成的力学性能满足整车转向系统的使用要求。
