球头滚切加工工序专用快速检测工装

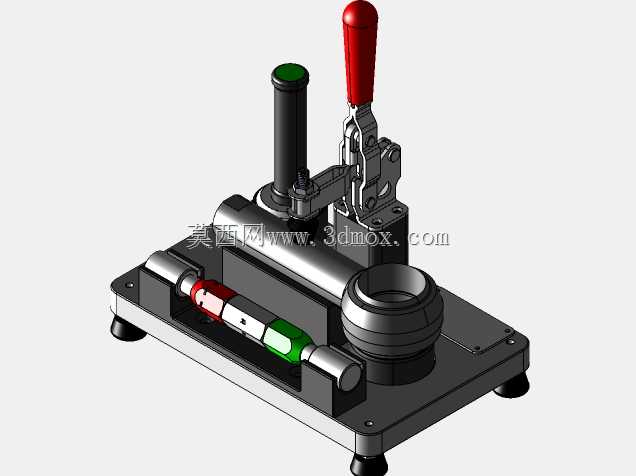

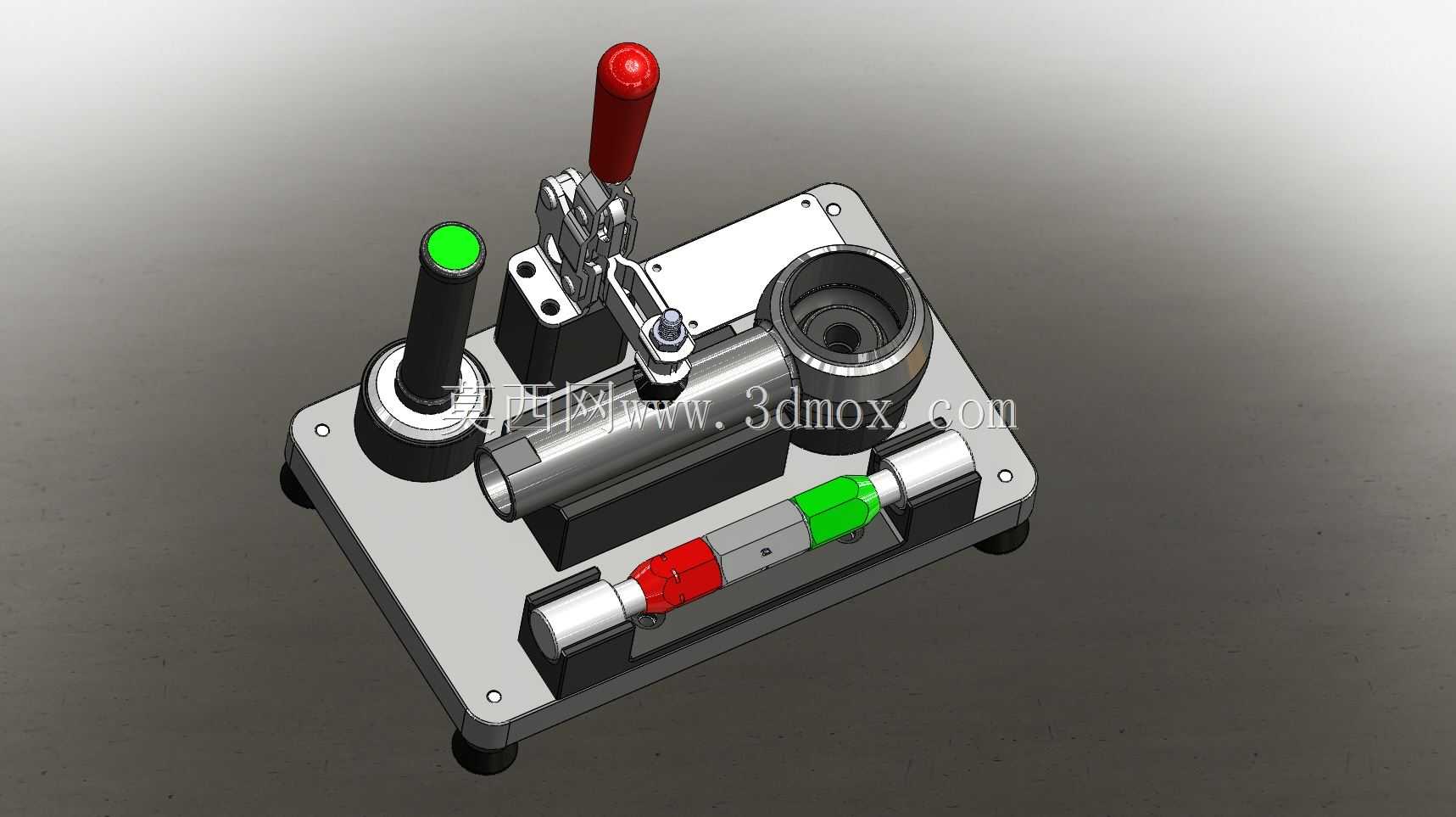

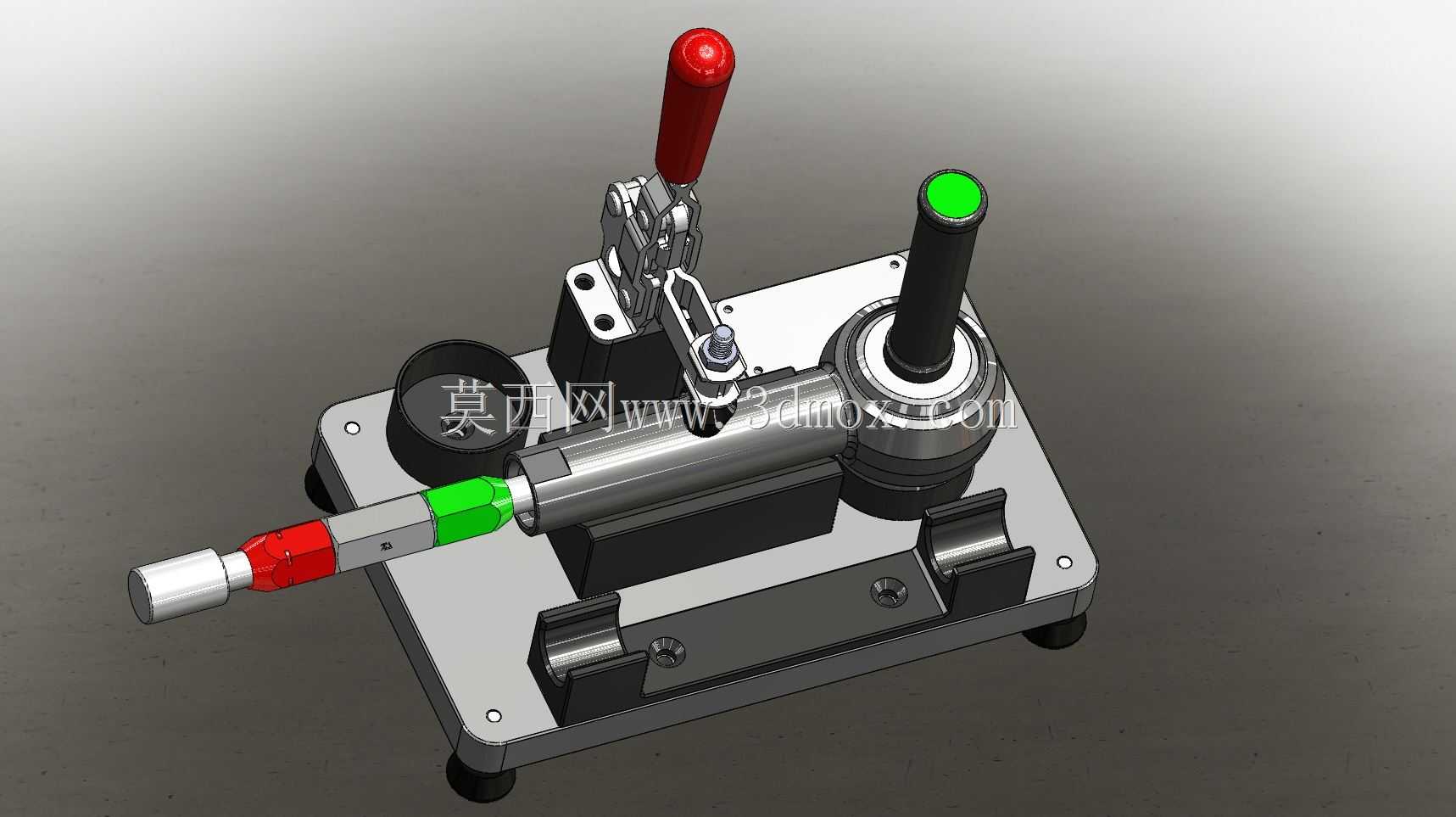

这款检测工装主要应用于汽车转向系统球头类零件的滚切加工工序末端，是机加工产线旁设置的在线全检工位核心器具，适配滚切工序完成后待流转工件的快速尺寸与形位公差校验，替代传统人工手持量具的低效检测模式，适配中小批量机加工产线的节拍要求，单工件检测耗时可控制在十秒内，无需复杂操作培训即可由产线操作工完成检测动作。工装整体采用台式底板布局，底板选用硬质铝合金板材加工，底部设置四个可调防滑橡胶脚座，可直接放置在产线旁的工作台面使用，无需额外打孔固定，整体安装边界控制在长三百二十毫米、宽二百二十毫米、高二百六十毫米范围内，不会占用过多产线操作空间，底板边缘做倒角处理避免操作剐蹭。工装的定位结构完全匹配球头工件滚切后的外形特征，设置有同轴度定位座、轴向限位挡块与径向检测插销组件，定位座采用与工件外圆适配的仿形支撑槽，可快速承托工件完成粗定位，搭配上方的垂直式快速夹钳实现工件的压紧固定，夹钳手柄设置红色防滑握套，操作时扳动即可完成压紧与释放，压紧力设置在合理区间，既不会压伤工件已加工表面，也能避免检测过程中工件移位影响测量精度。检测组件包含多组不同色标标识的通止检测销，绿色标识为通端、红色标识为止端，检测销与直线导向滑座配合，可沿工件径向与轴向的检测基准方向滑动，无需人工对准即可直接插入检测位，快速判断工件的滚切槽位置深度、轴向尺寸、配合段直径是否符合公差要求，同时设置的立式定位基准柱可辅助校验工件的端面垂直度偏差，避免不合格工件流入下一道精加工或装配工序。整套工装的设计思路围绕工序检测的快、准、易操作核心需求展开，所有检测部件的导向间隙均控制在微米级，避免检测误差，各易磨损的检测销与定位支撑面均采用镶件式设计，长期使用磨损后可快速更换备件，无需整体报废工装，大幅降低产线的检测器具维护成本。
