反向式冲孔落料复合冲压模具结构

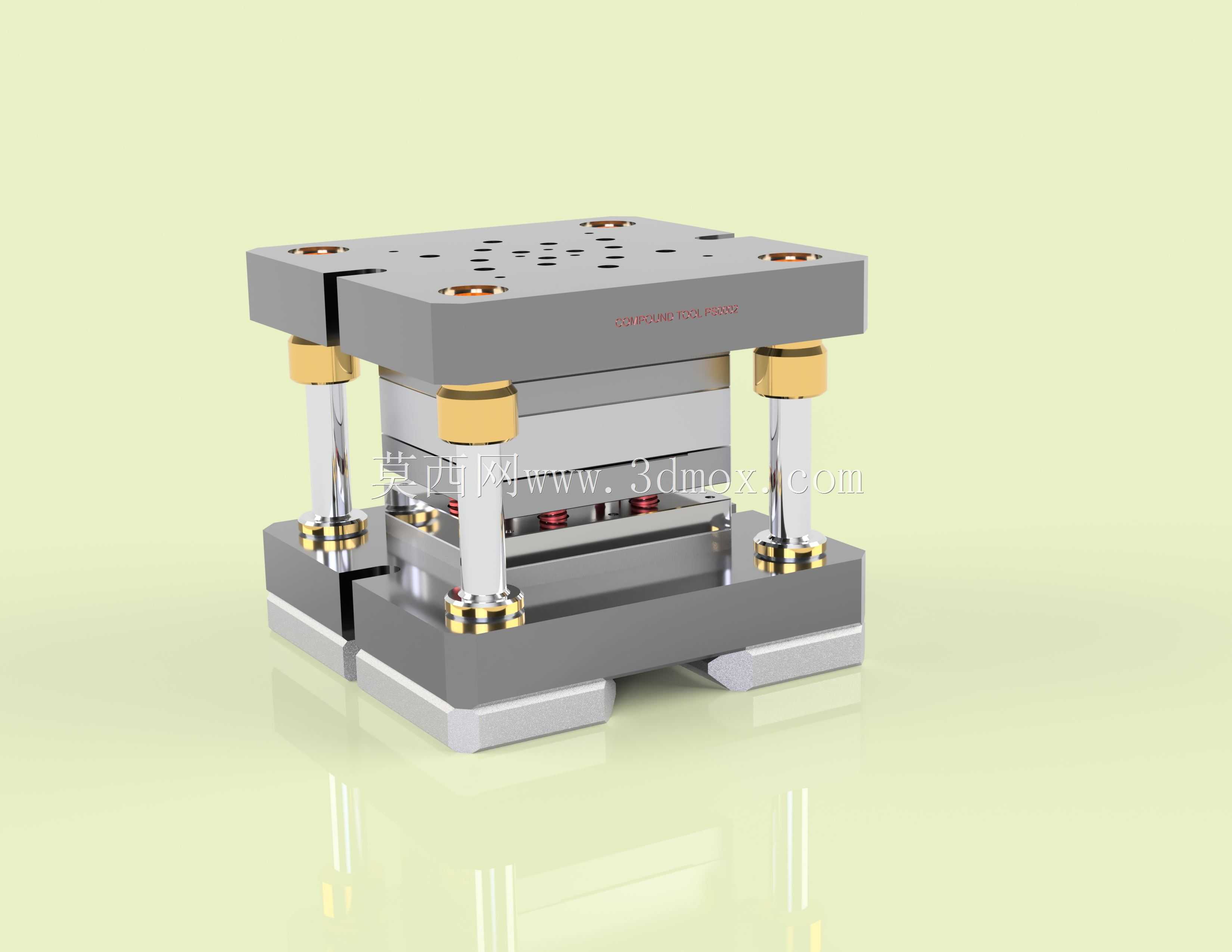

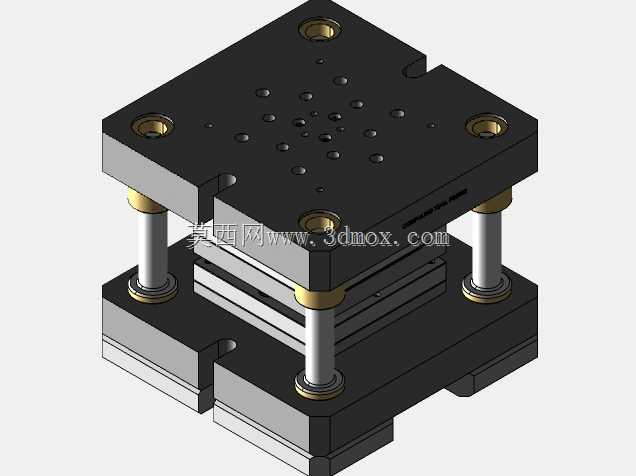

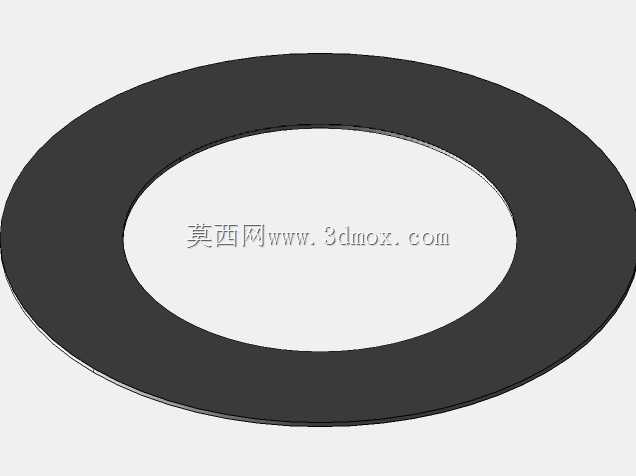

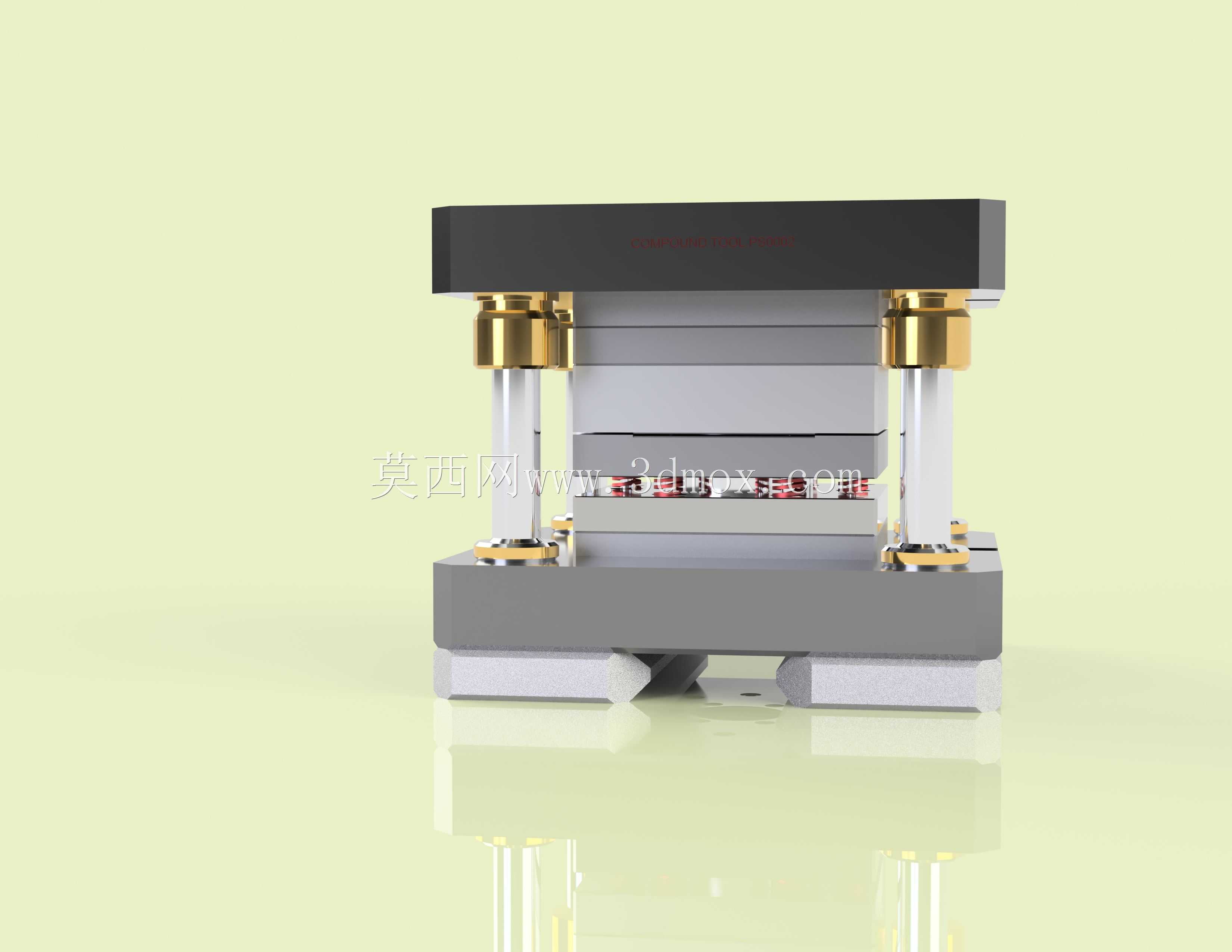

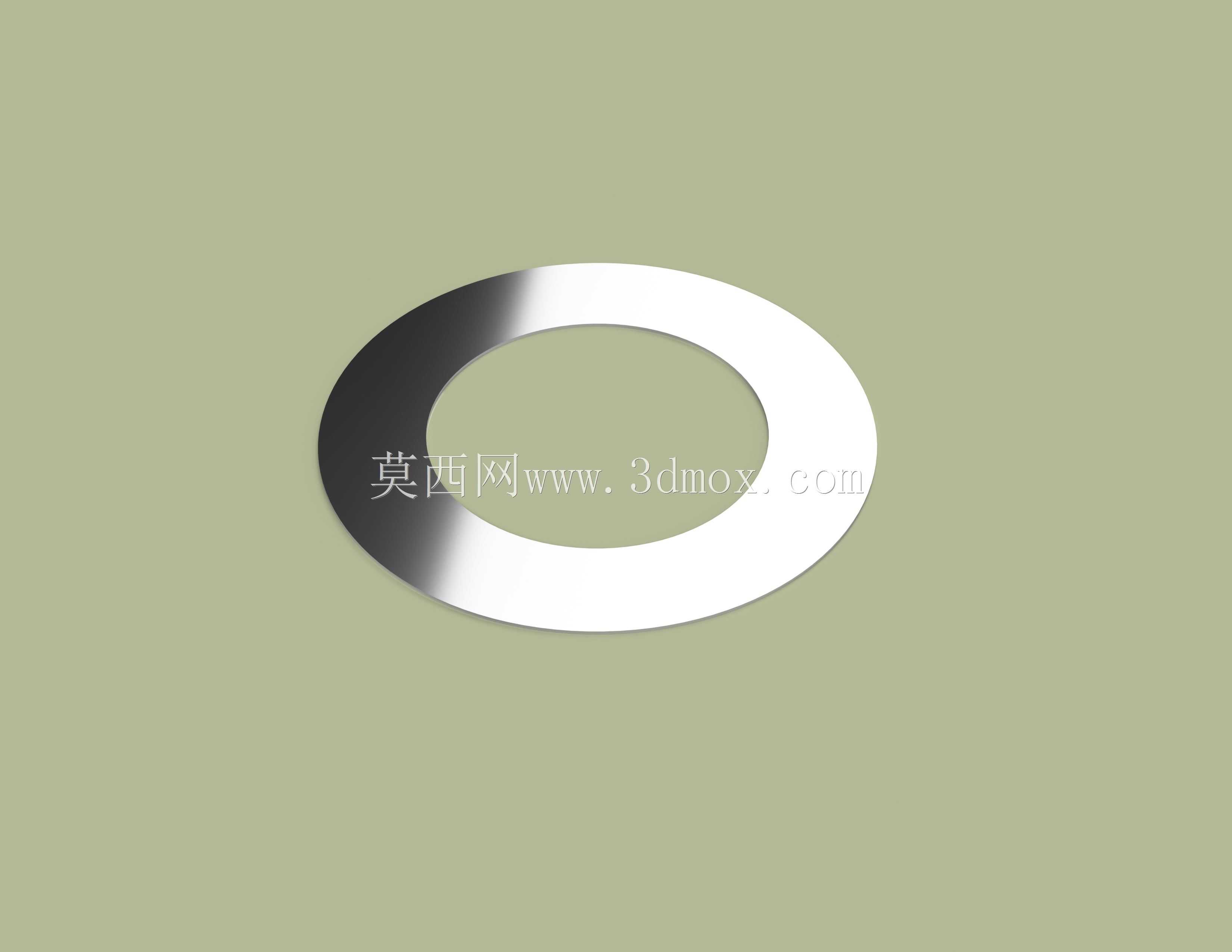

这款复合冲压结构主要应用于钣金冲压加工场景，适配中小批量精密钣金件的生产环节，常见于五金加工、家电钣金配件、小型汽车冲压零部件的生产线中，可直接安装在对应吨位的开式或闭式压力机台面上使用，替代传统需要多工序分步加工的单工序模具，大幅缩减钣金件的加工流转环节。该结构属于反向复合加工结构，核心功能是在压力机的单次冲压行程内，同步完成板件的落料与冲孔两道工序，其中落料冲头在结构中同时承担冲孔模的定位基准作用，无需额外设置工序间的定位工装，能有效避免多工序加工带来的定位误差，提升成品件的尺寸精度与形位公差一致性。从设计思路来看，整体采用标准模架作为承载基础，上下模座通过四角的导柱导套组件实现精准导向，导柱配套黄铜导向衬套与防尘密封结构，可在长期高频冲压工况下保持稳定的导向精度，避免上下模错位啃模；模架内部集成了凸模、凹模、卸料板、弹性推件装置等核心功能部件，弹性元件采用均匀排布的设计，保证卸料与推件过程中受力均匀，不会出现板件变形卡模的问题。安装边界方面，模座采用方形标准化安装接口，上模座预留标准模柄安装位可直接与压力机滑块连接，下模座设置对应规格的T型槽安装孔位，可适配多数常规吨位压力机的工作台装夹尺寸，整体结构紧凑，占用工作台面空间小，无需对现有压力机做额外改造即可完成装夹调试。在实际生产使用中，该结构可加工常见的冷轧钢板、镀锌板、铝板等常用钣金材料，加工出的成品件断面平整，冲孔与落料轮廓的同轴度表现优异，卸料装置可在冲压完成后自动将成品件从模腔中推出，配合自动化送料线可实现连续无人化冲压作业，有效降低操作人员的劳动强度，同时减少单工序模具反复装夹调试的时间成本，提升单位时间内的产能输出。
