手动式钣金板料压合成形设备结构设计

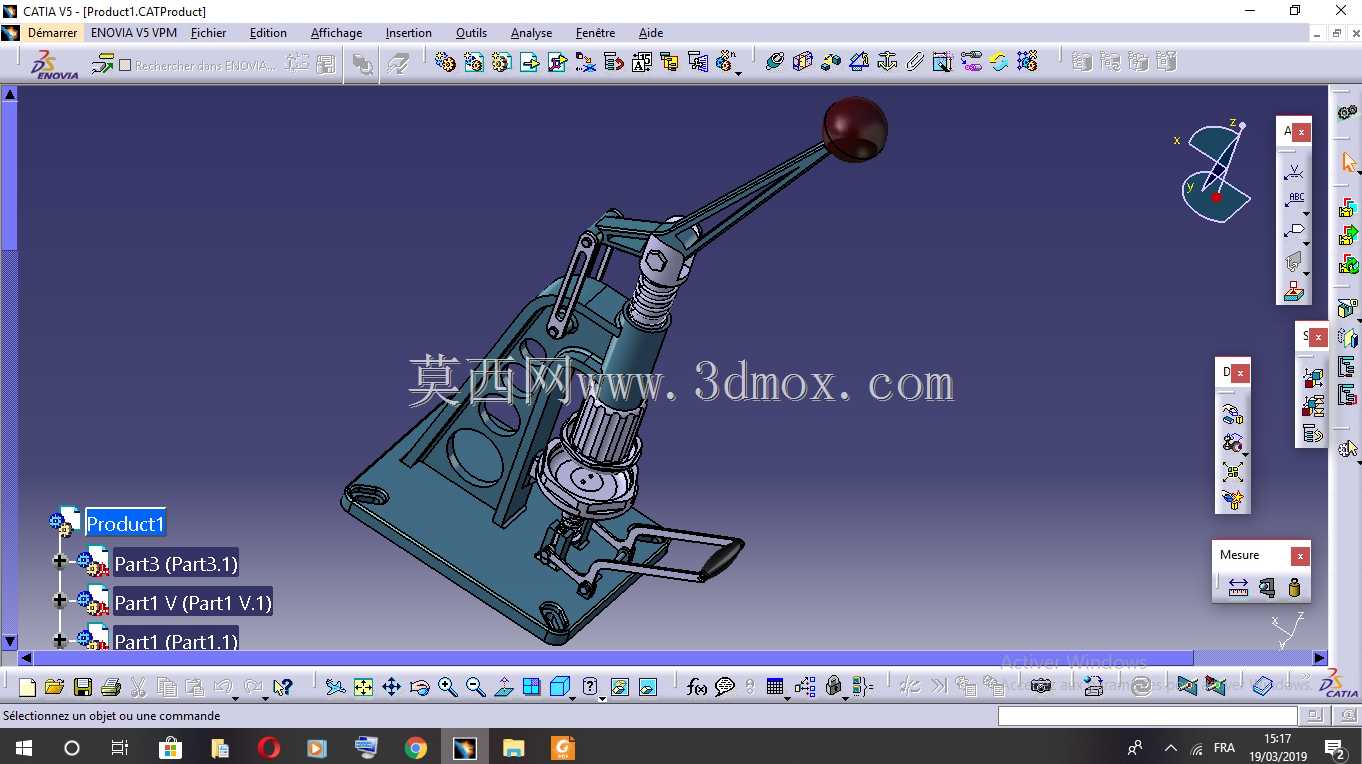

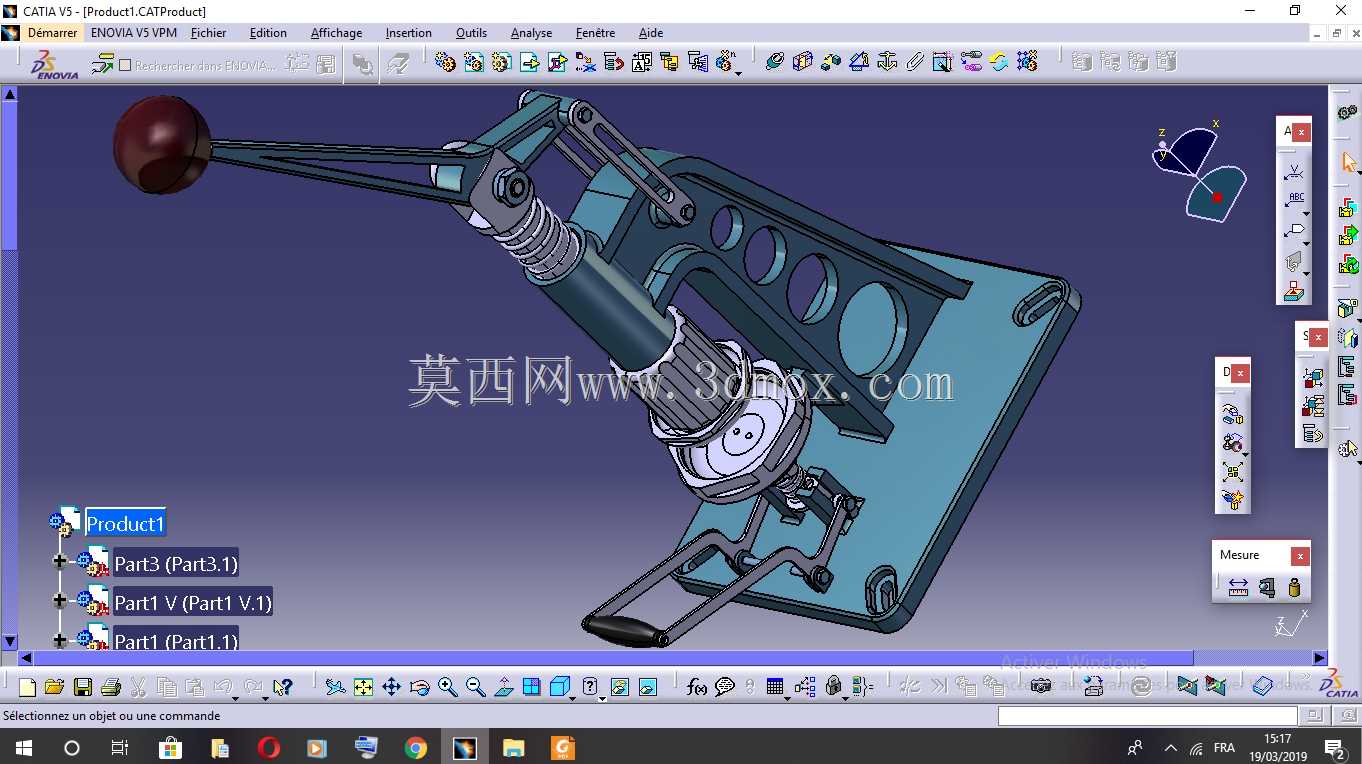

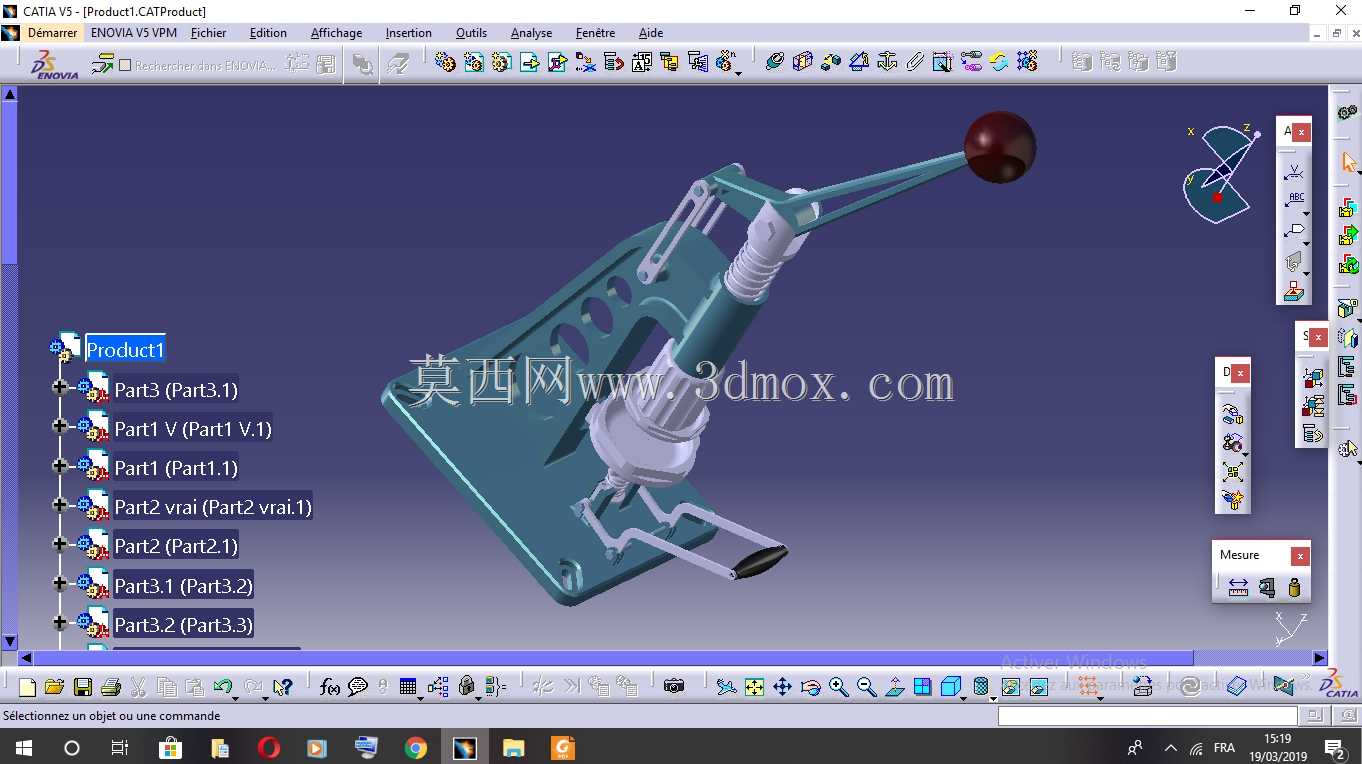

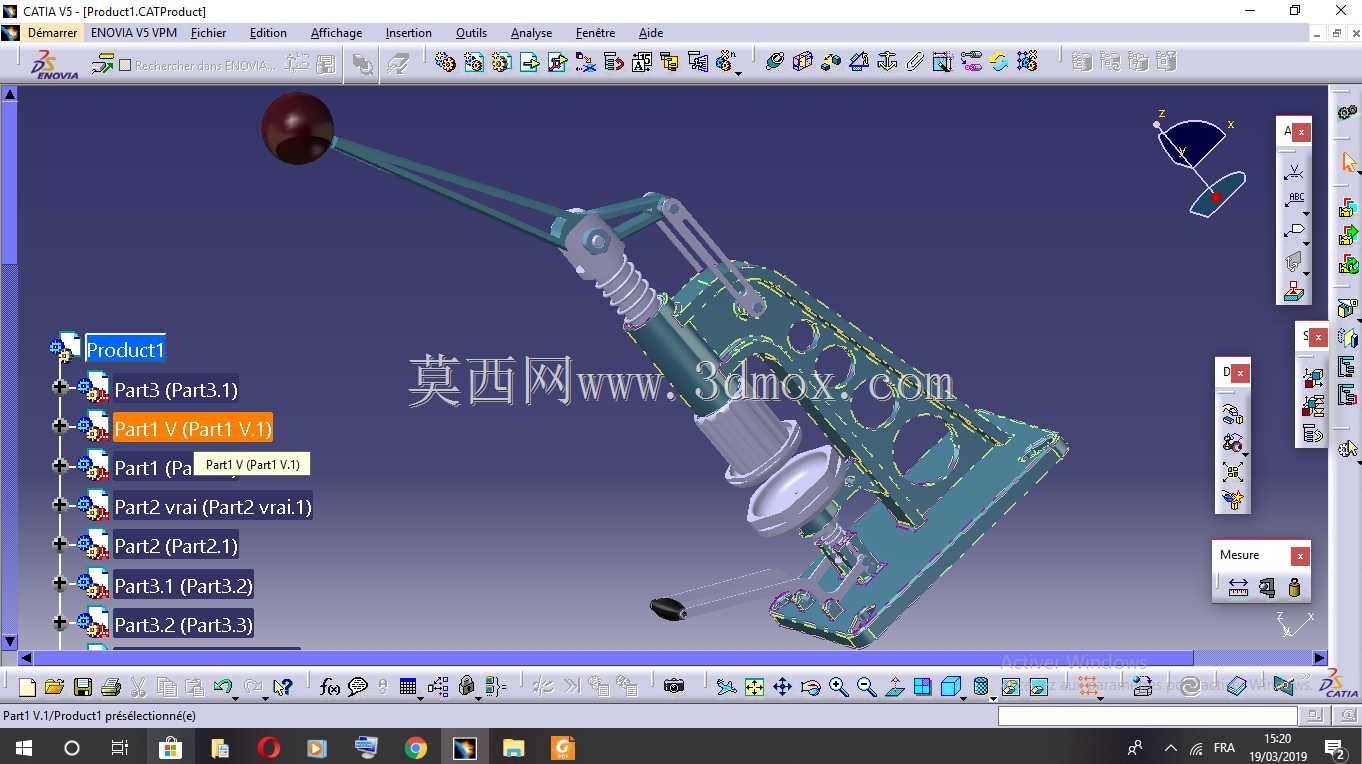

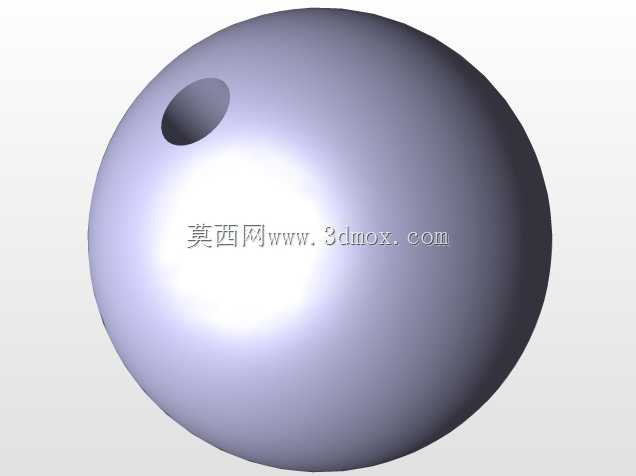

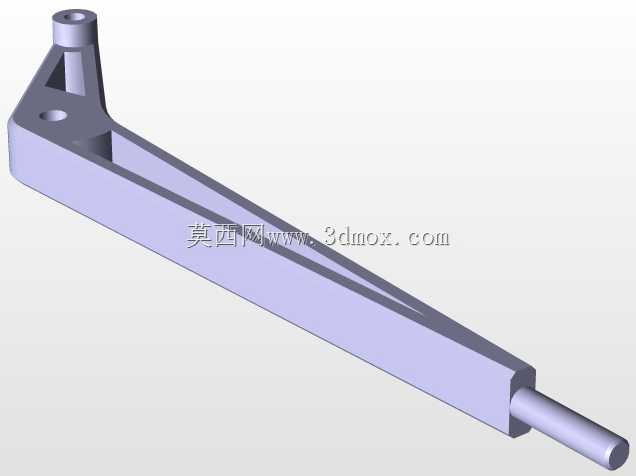

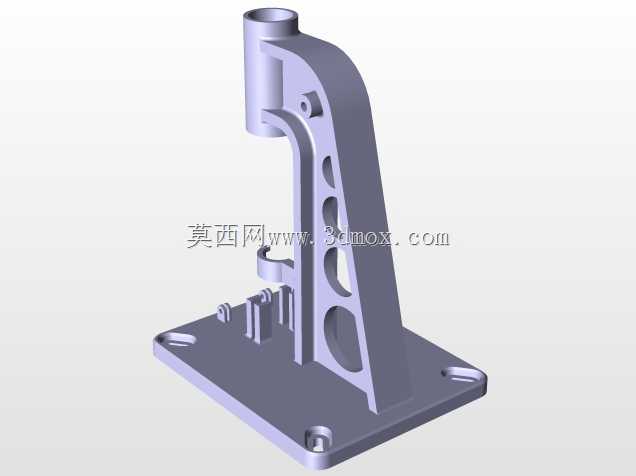

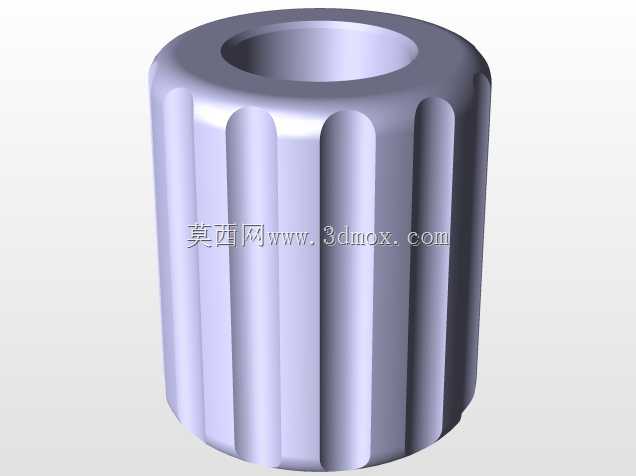

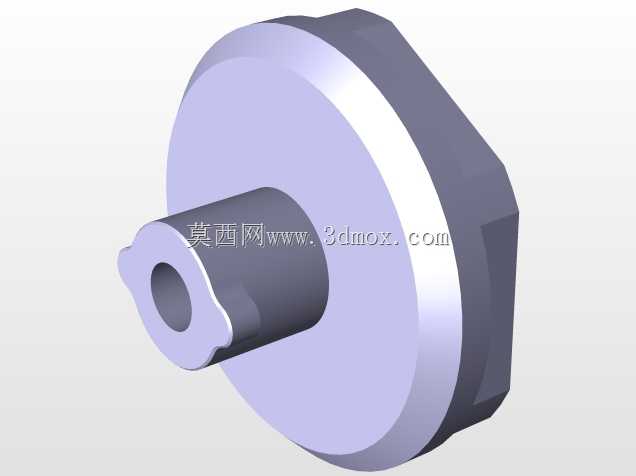

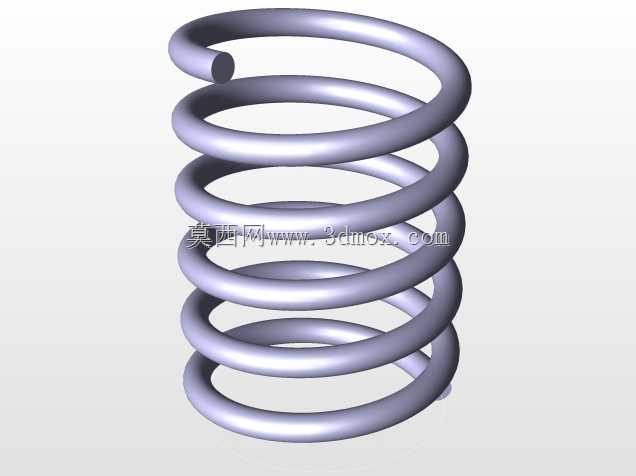

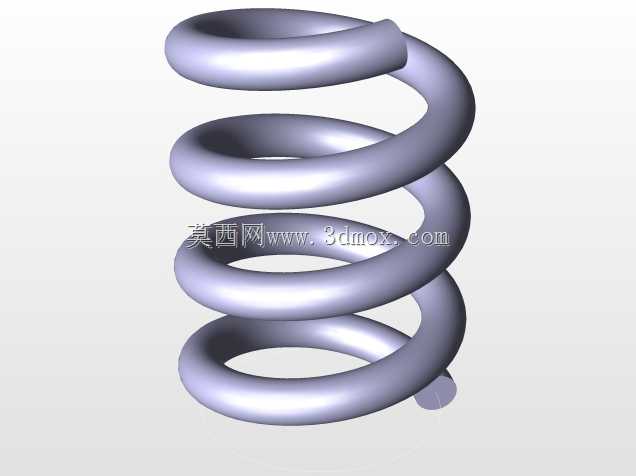

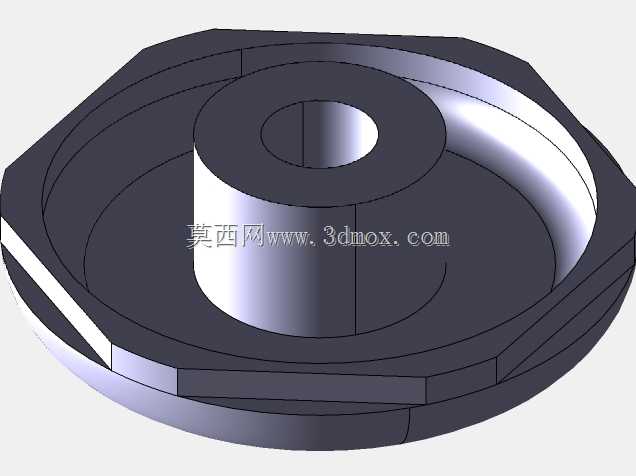

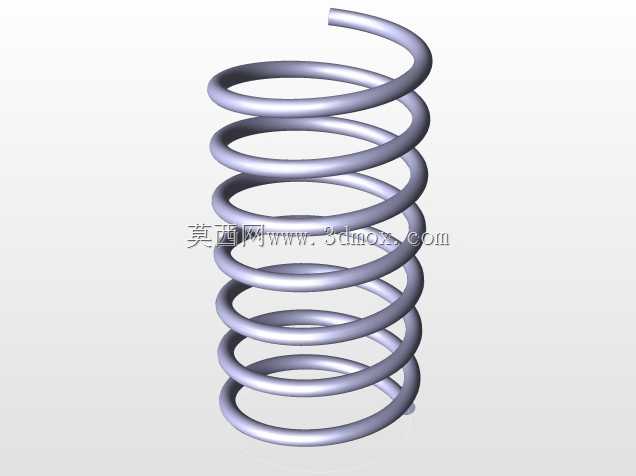

这款手动式板料成形设备，主要面向小型五金加工、钣金维修、单件小批量钣金试制场景设计，可完成薄金属板料的折弯、压印、浅拉伸、局部成形等加工工序，尤其适合没有大型冲压设备的街边维修门店、教学实训车间、产品打样工作室使用，无需外接动力源，依靠人力操作即可完成常规钣金件的成形作业，设备整体采用台式安装结构，底座为带安装孔的平板式结构，可通过螺栓直接固定在常规钳工工作台面上，安装边界尺寸适配多数标准工作台的台面规格，不会占用过多车间操作空间。设备操作端设置带防滑握套的长力臂操作手柄，手柄顶端配置握持球头，操作时可借助杠杆原理放大输入作用力，降低操作人员的施力强度，力臂与机架之间设置多组铰接转动副，转动配合位置预留润滑间隙，长期使用也不会出现卡滞问题。力臂传动段配置螺旋施力机构与复位弹性组件，下压操作时螺旋副可将手柄的摆动力转化为压头的垂直下压力，松开手柄后复位弹簧可自动带动压头回升至初始位置，无需手动抬升压头，操作流程顺畅连贯。压头与成形工位之间设置可快换的模具安装位，可根据不同的板料成形需求更换对应形状的压头与下模，适配不同厚度、不同成形轮廓的钣金件加工，下模工位设置定位挡块，可快速对齐板料的加工位置，保证成形尺寸的一致性。机架主体采用带减重孔的板式焊接结构，在保证整体结构刚度、承受成形反作用力不变形的前提下，尽可能降低设备自身重量，方便设备的搬运与移位，机架的受力位置做加厚处理，避免长期受力出现结构开裂、变形等问题。设备的所有铰接位置都配置耐磨衬套，减少转动过程中的磨损量，延长设备的整体使用寿命，外露的传动部件做圆滑过渡处理，没有尖锐棱角，避免操作过程中剐蹭操作人员，整体结构紧凑，操作逻辑简单，新操作人员无需长时间培训即可上手使用，可满足日常小型钣金件的快速成形加工需求，对于小批量定制化的钣金加工场景，可省去大型压力机的设备调试时间，大幅提升单件加工的效率。
