管材冲孔穿管加工工装夹具结构

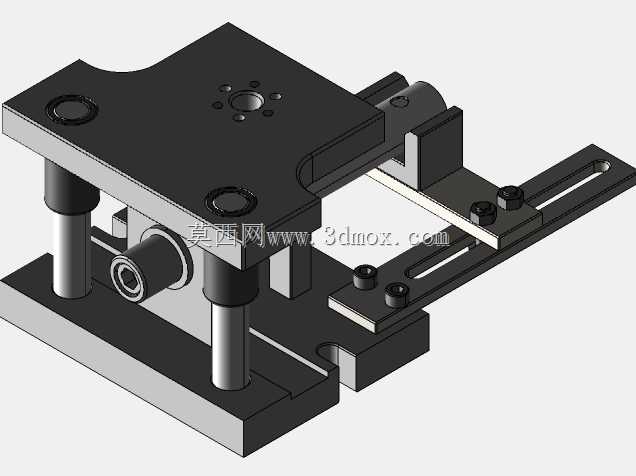

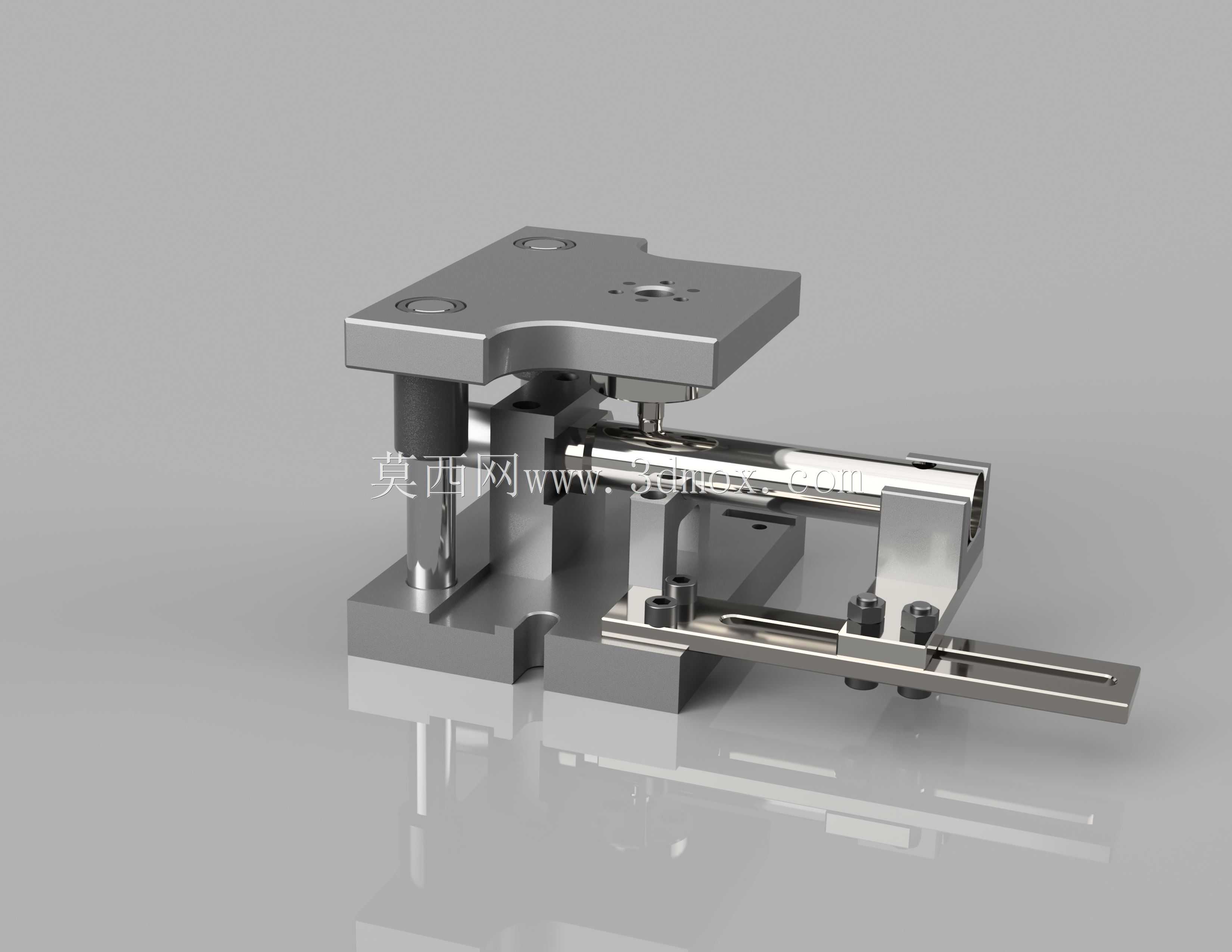

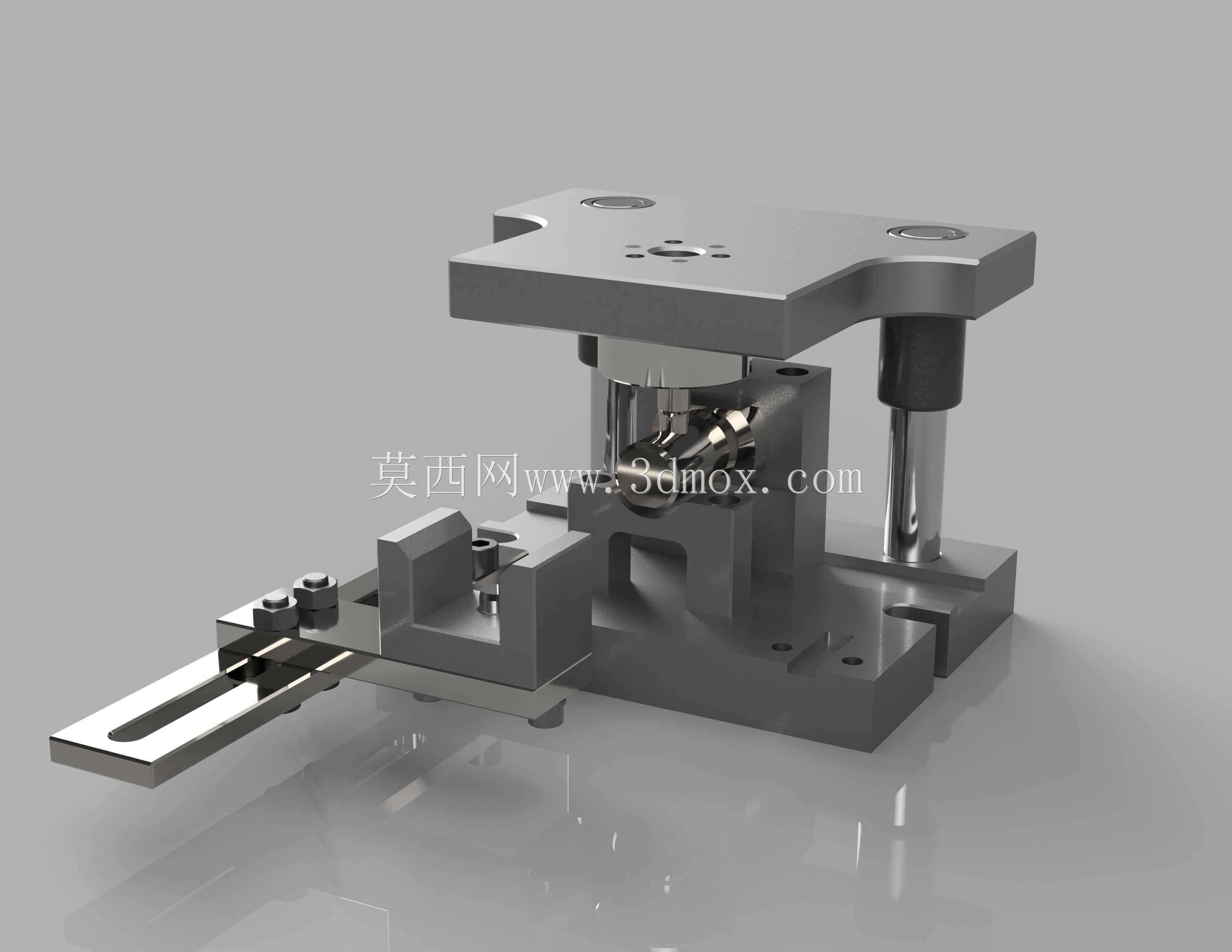

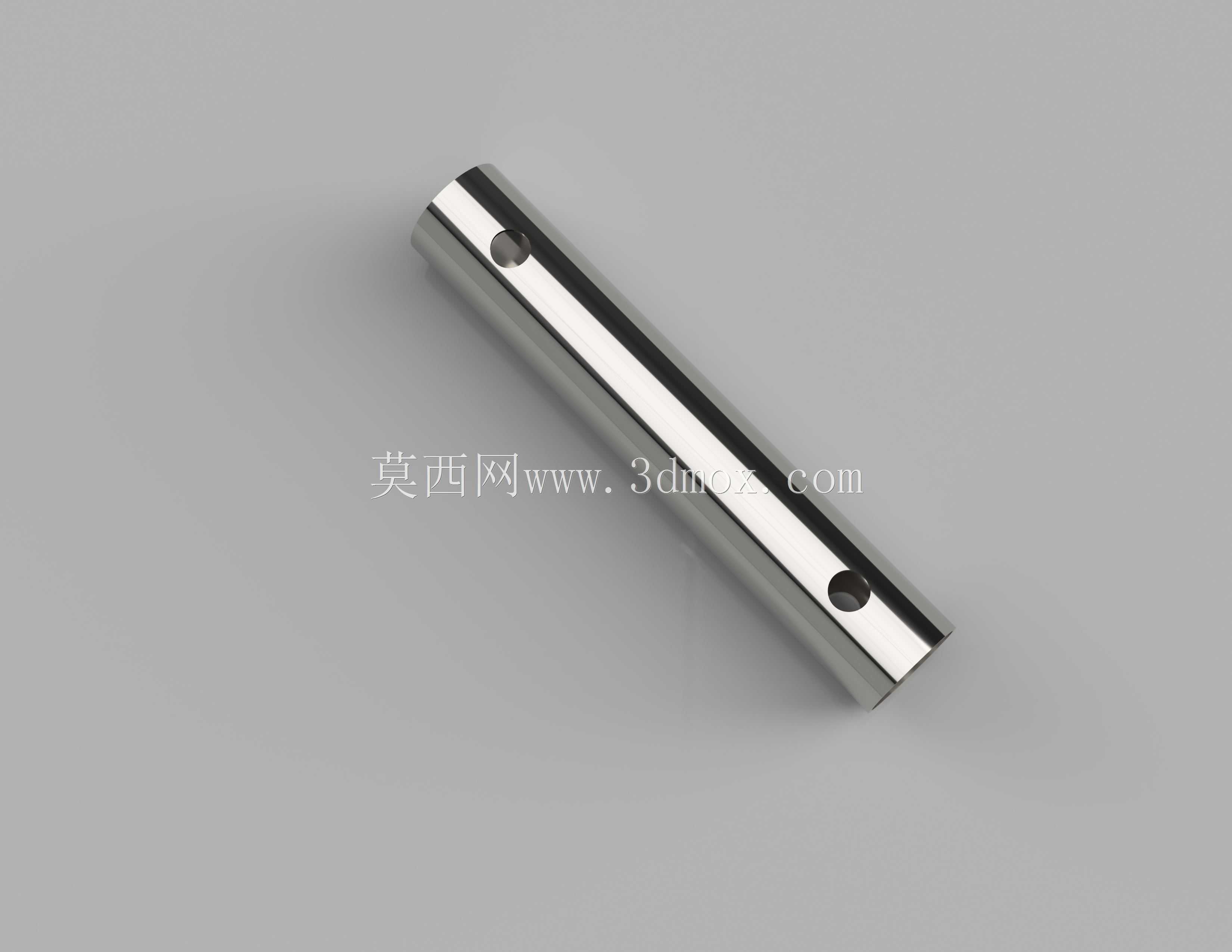

该结构为管材加工工序中配套使用的穿管冲孔作业工装，主要应用于五金管件加工、金属型材冲压生产场景，适配小型冲床的安装接口，可完成薄壁金属管、条形型材的精准定位与冲孔加工作业，替代传统人工划线定位的低效操作模式，大幅提升管件冲孔工序的加工精度与生产效率，降低人工操作带来的尺寸偏差与安全隐患。整套工装采用上下模分体式结构设计，下模部分设置有专用的管材导向滑移通道，通道截面与待加工管材的外形轮廓精准匹配，可保证管材送料过程中无偏移、无卡滞，送料行程可根据加工孔位间距灵活调整，适配不同孔距要求的管材加工需求；下模定位块采用可拆卸式设计，可根据不同管径、不同截面形状的管材快速更换定位组件，无需整体更换工装主体，有效降低多规格产品生产的工装投入成本。上模部分通过导柱导套组件与下模实现精准对位，导柱采用高硬度耐磨钢材制作，配合自润滑导套结构，可保证上下模合模过程中的同轴度误差控制在极小范围内，避免冲孔过程中出现冲头崩损、孔位毛刺过大的问题；冲头安装位采用快换式结构，可根据加工孔径、孔型的需求快速更换对应规格的冲头，适配圆孔、方孔、异形孔等不同冲孔需求。工装的安装边界完全适配常规小型开式冲床的工作台安装尺寸，底座预留有标准T型槽固定位，可直接通过T型螺栓固定在冲床工作台面，无需额外制作过渡连接板；上模柄采用通用标准尺寸，可直接夹持在冲床滑块的模柄孔内，安装调试流程简便，普通车间操作人员即可在短时间内完成工装的装夹与对位调试。设计过程中充分考虑了管材加工的送料便利性，下模的送料导向槽延伸出模架主体范围，操作人员可直接从工装侧方完成管材的送进与定位，无需将手伸入合模区域，有效提升作业安全性；模架整体采用高强度合金钢材制作，核心受力部件经过淬火硬化处理，可承受长期高频冲压作业的载荷冲击，使用寿命远高于普通简易焊接工装。冲孔作业过程中，管材沿导向槽送入到指定定位位置后，冲床滑块带动上模下行，压料块首先接触管材表面将其牢牢压紧在定位槽内，避免冲孔过程中管材出现翘曲、移位，随后冲头下行完成冲孔作业，冲孔产生的废料沿下模的落料孔直接排出，不会在模腔内堆积影响后续作业；上模回程后，即可将管材向前推送至下一个定位位置，进行下一个孔位的冲孔作业，整套动作流程连贯顺畅，单孔加工节拍可控制在数秒内，完全满足中小批量管材加工的生产效率要求。
