手动液压托盘搬运车结构设计方案

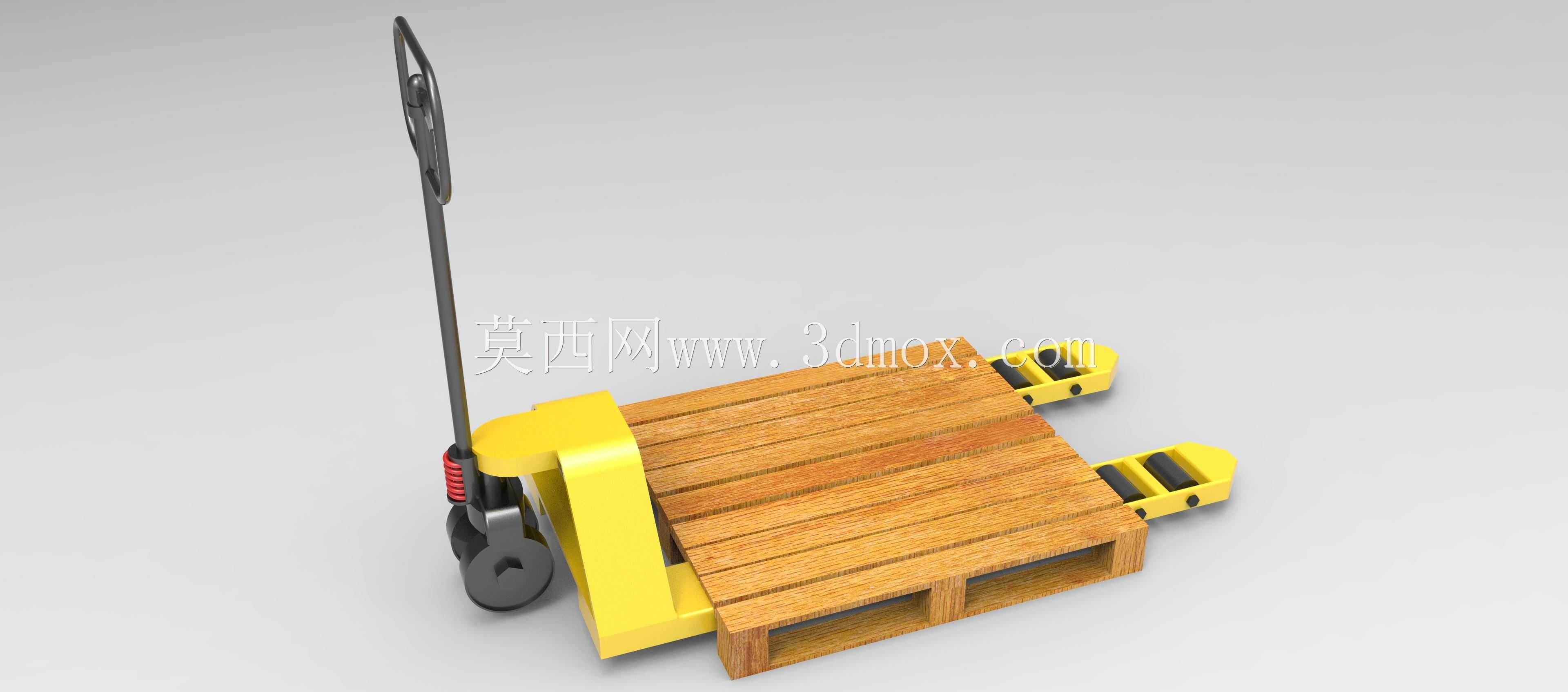

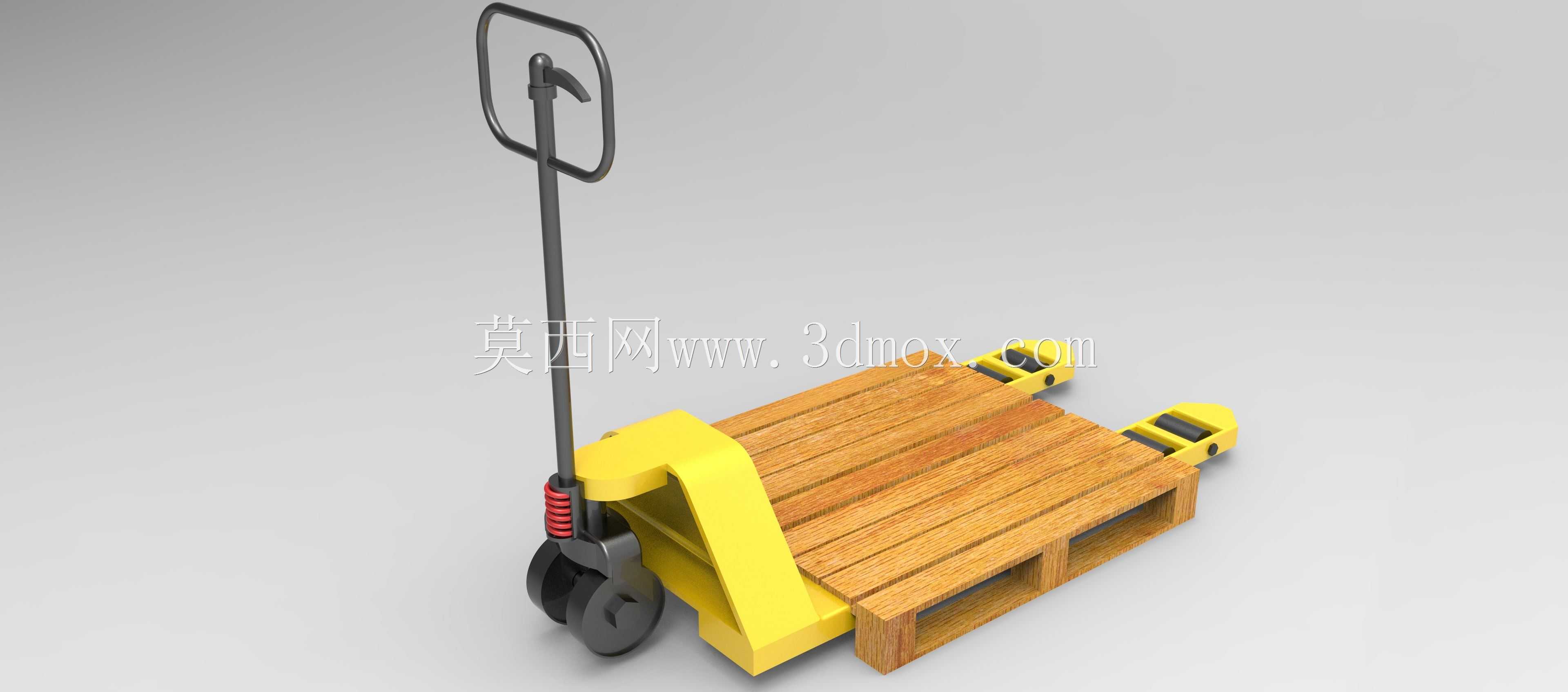

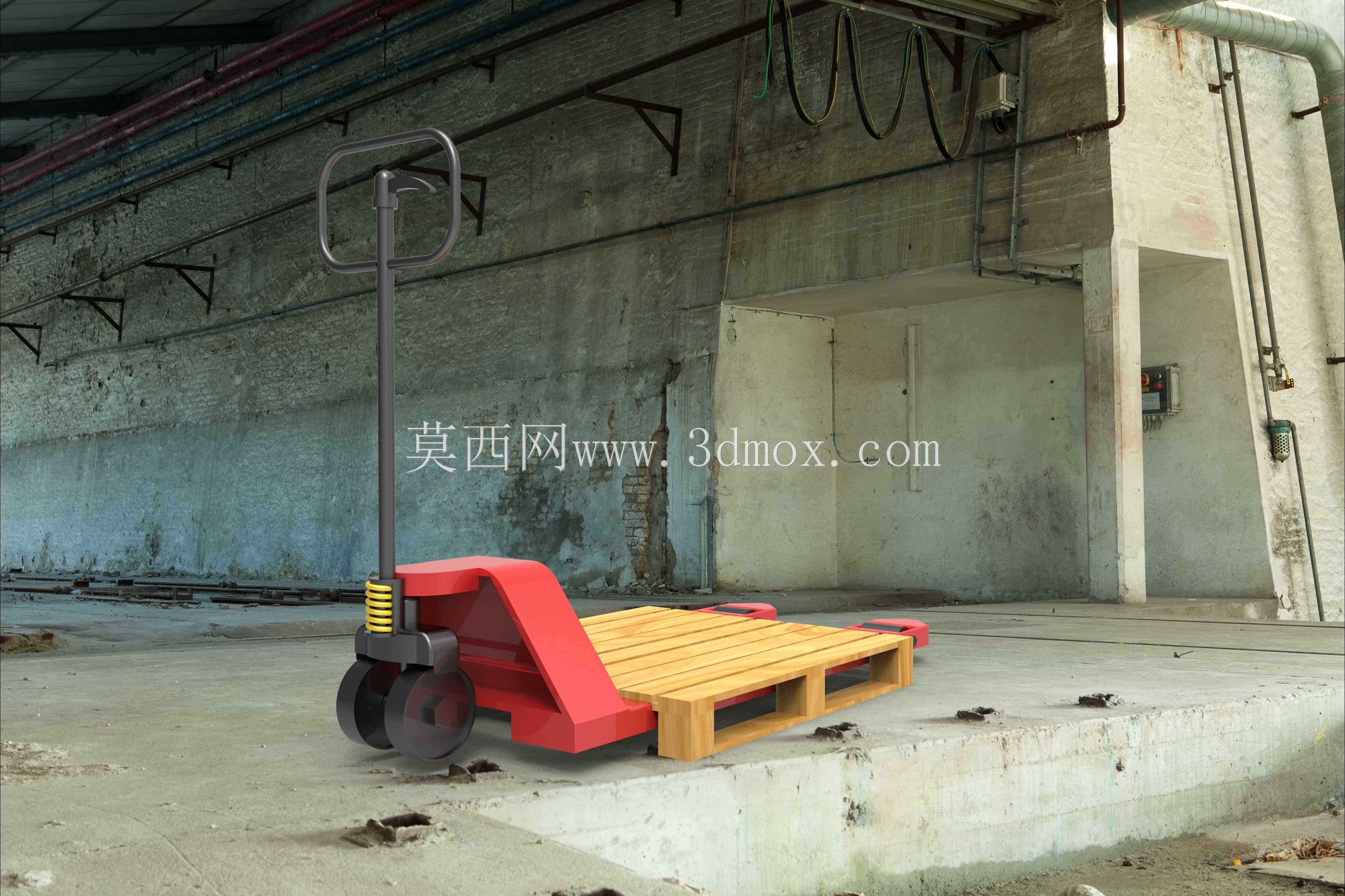

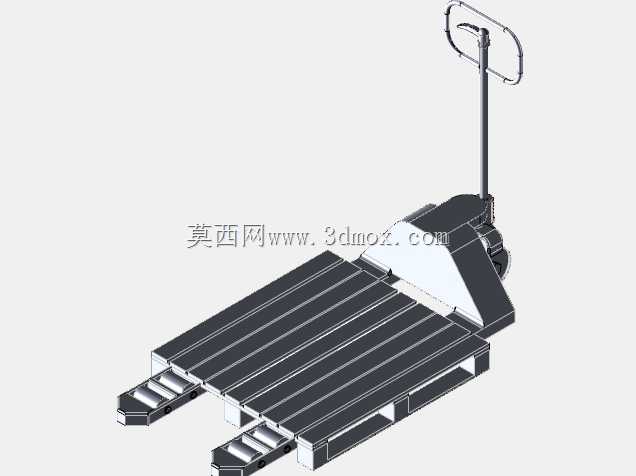

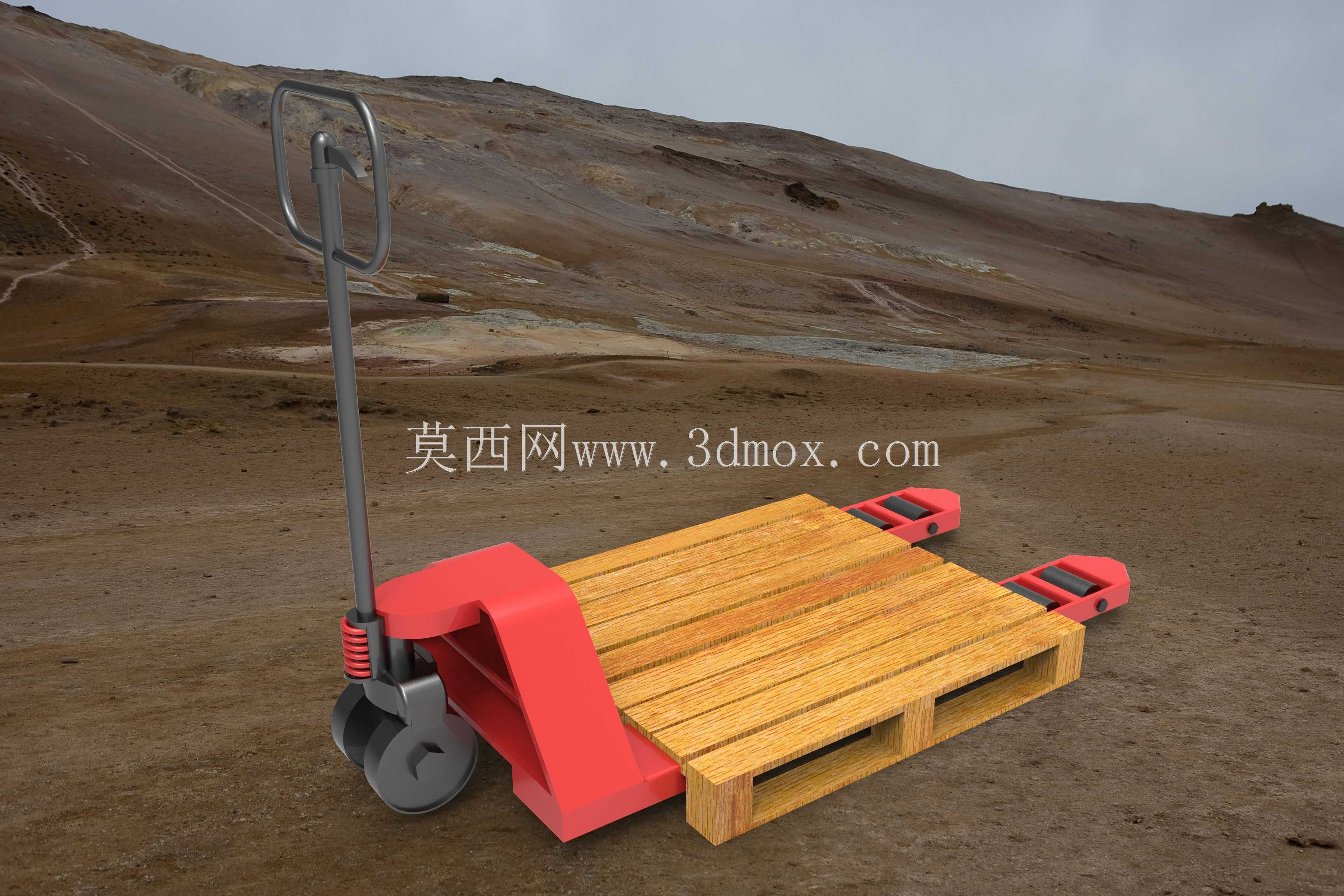

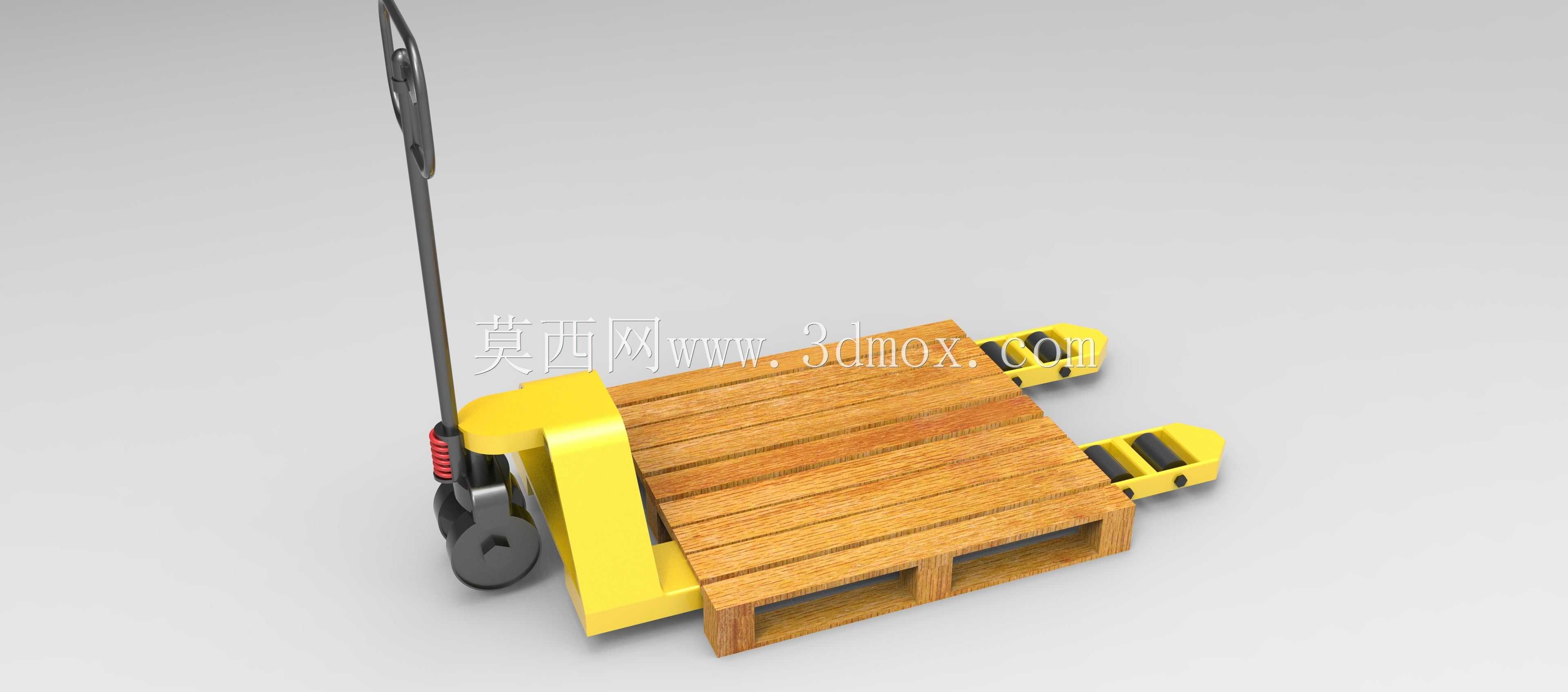

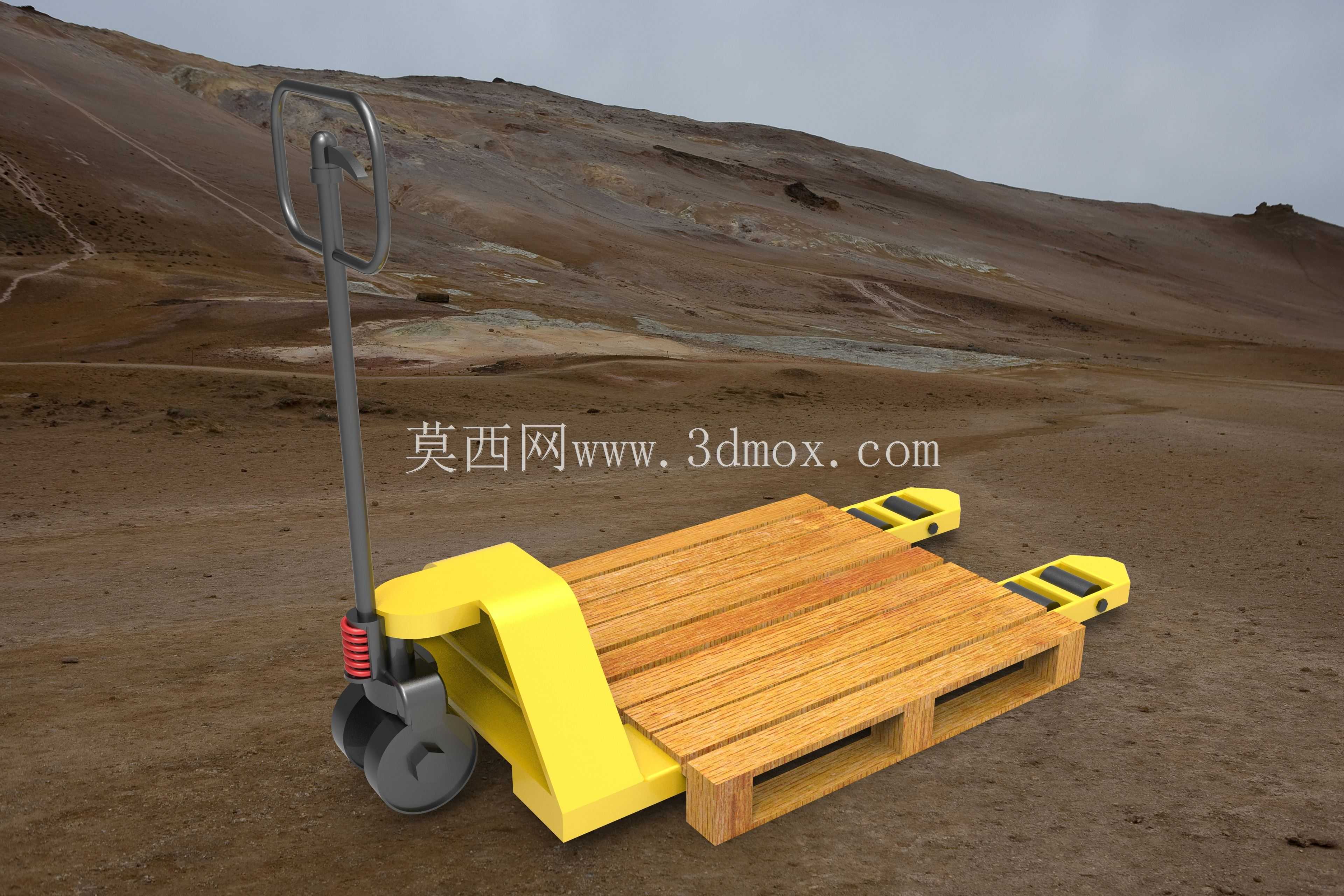

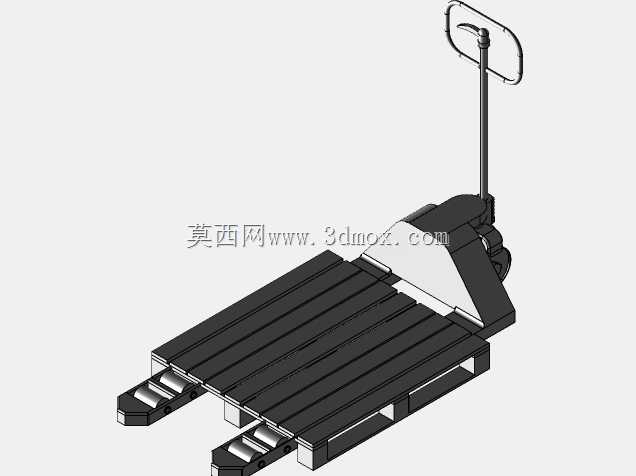

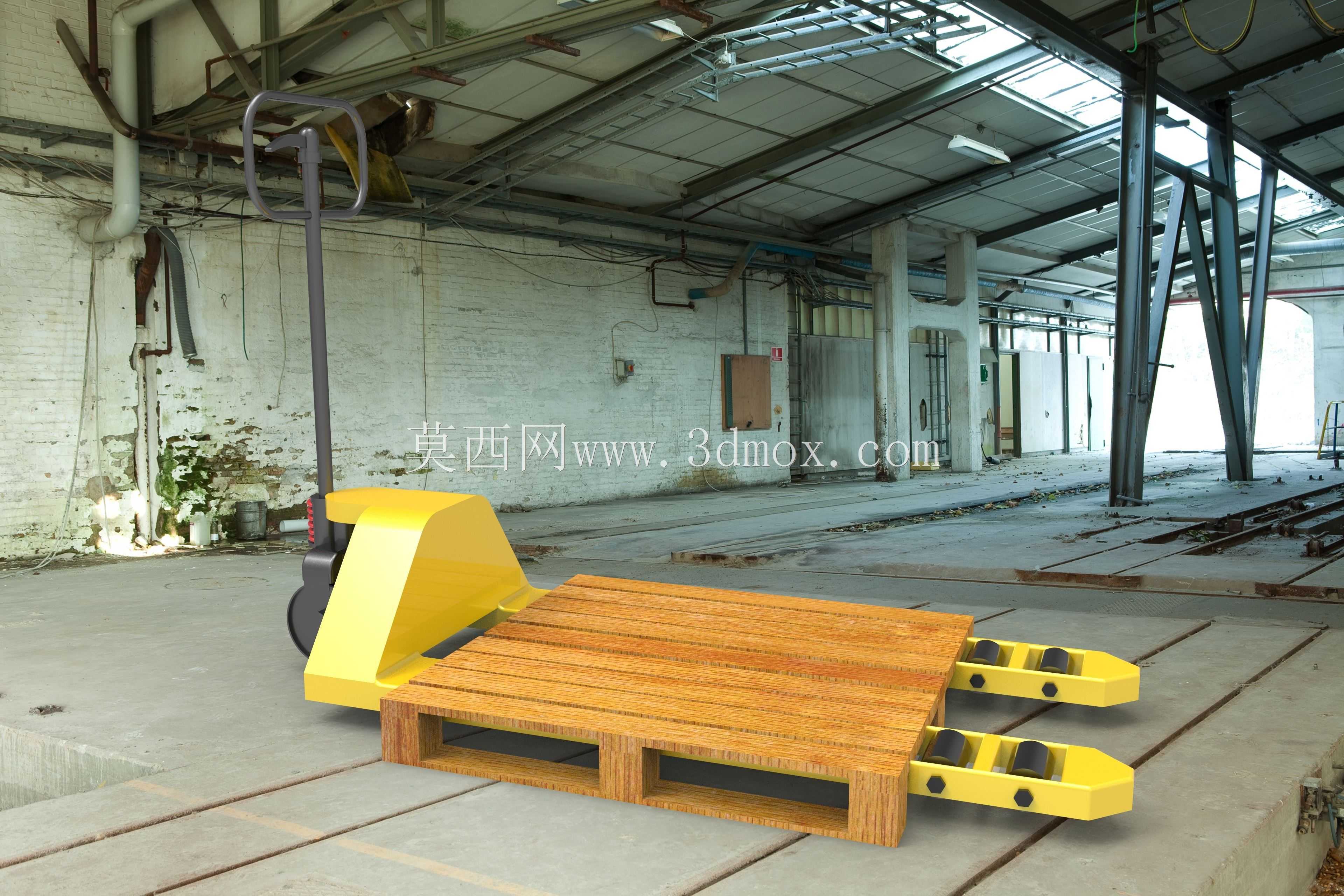

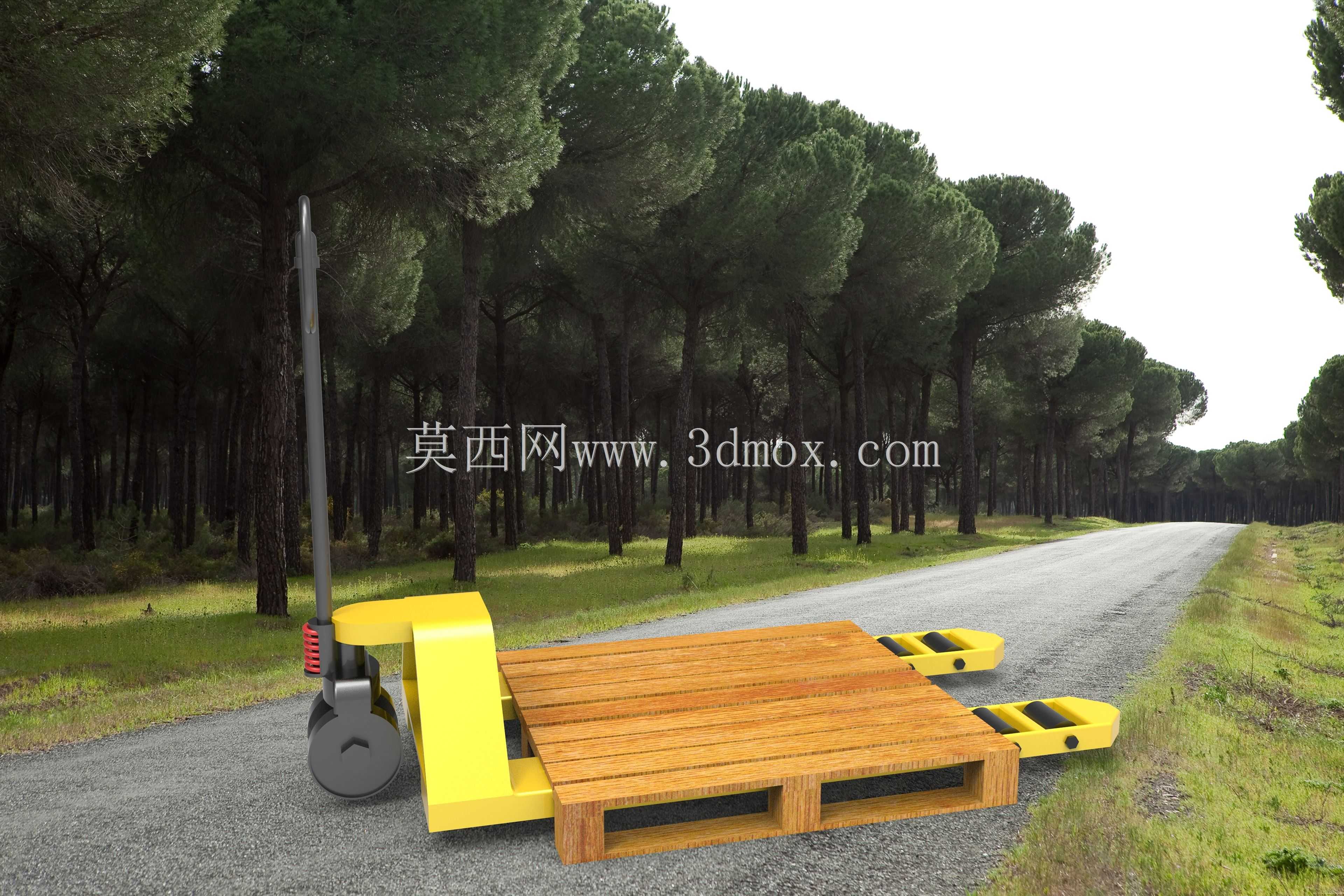

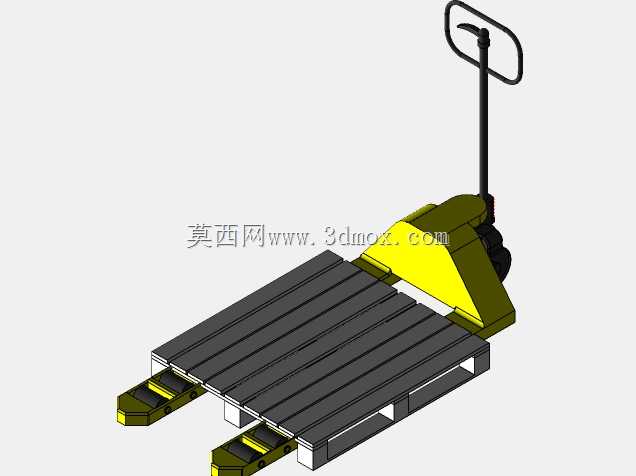

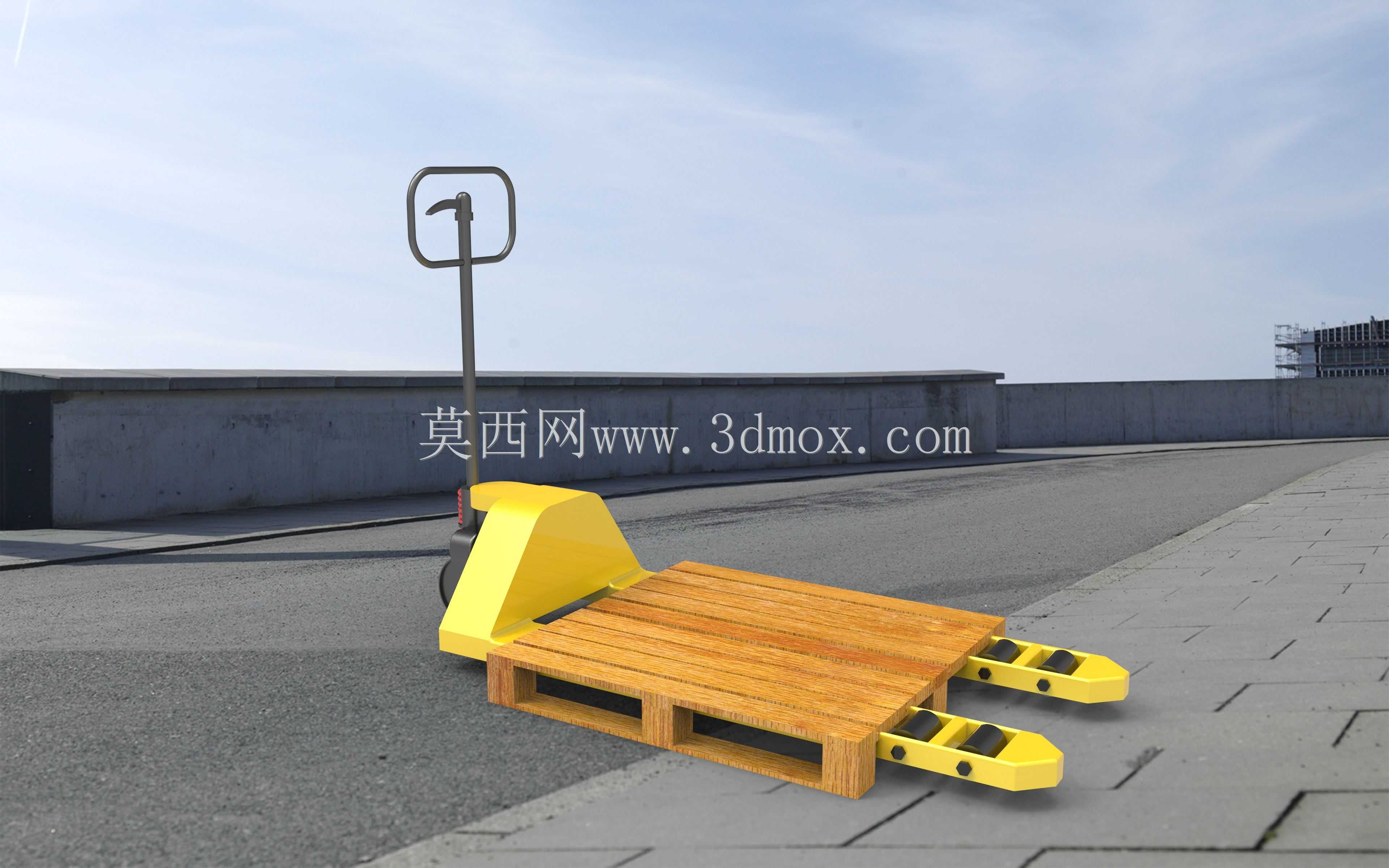

这款手动液压托盘搬运车是仓储物流场景中应用极为广泛的短距离物料转运设备，主要服务于生产车间工序间物料周转、仓储库房托盘货物堆垛移位、商超后场货品补给、物流网点装卸货接驳等场景，能够适配绝大多数标准木质、塑料、钢制平托盘的搬运需求，在狭小通道、电梯轿厢、集装箱内部等空间受限的作业环境中，凭借灵活的转向特性与紧凑的机身结构，可完成大型机动叉车无法覆盖的精细化转运作业。设备核心功能依托集成式手动液压举升单元实现，操作人员通过反复压动操作手柄即可驱动液压油缸顶升承载货叉，将托盘货物抬离地面100-200mm的作业高度，随后依靠人力牵引即可完成水平转运，到达指定位置后扳动手柄上的泄压拨杆，货叉在负载与自重作用下平稳回落，待货叉完全脱离托盘底面后即可抽出设备完成作业，全程无需额外动力源，对作业场地的配套设施要求极低。在产品设计思路上，整体结构围绕高承载、低维护、易操作三个核心方向展开，承载主体采用高强度钢板冲压焊接成型的L型承载臂结构，货叉前端做渐薄式楔形导入设计，可轻松插入托盘底部的标准进叉间隙，避免进叉过程中剐蹭托盘底板；转向轮架采用大角度回转设计，配合操作手柄的180度回转范围，可实现设备原地转向，最小转弯半径控制在1.5米以内，适配宽度1.8米以上的标准仓储通道作业；操作手柄表面包覆防滑橡塑材质，集成举升、泄压、驻车三个操作功能，操作人员无需大幅变换手部姿势即可完成全流程操作，有效降低长时间作业的疲劳强度。外形尺寸方面，这款搬运车的整体长度控制在1.5米左右，货叉外侧宽度适配标准1200*1000mm托盘的进叉间距，货叉厚度在回落状态下不超过35mm，可兼容市面上绝大多数常规托盘的底部间隙；设备整体高度在回落状态下不超过1.2米，可顺利进入高度受限的货架底层、集装箱内部等作业空间；承载轮采用双轮布局的聚氨酯材质轮组，既能够保证在环氧地坪、水泥地面、钢板地面等不同材质场地上的行走顺畅度，也可避免行走过程中刮伤地面涂层，转向轮采用带密封轴承的橡胶万向轮，转向阻尼适中，即使在满负载状态下也可轻松调整行进方向。安装边界上，设备整体为模块化组装结构，液压单元、轮组、手柄、承载臂均采用螺栓连接固定，日常维护时无需复杂的专用工具即可完成易损件更换，设备存放时可将手柄折叠放倒，进一步缩小存放占用空间，适配各类仓储工具存放区的空间规划要求。
