四缸对称布局X型凸轮式动力装置

这款X型动力装置采用四组气缸呈十字对称排布的结构设计，区别于传统直列、V型排布的动力结构，在凸轮从动件机构的工作逻辑下完成往复运动到旋转运动的转换，核心设计思路是用凸轮机构替代传统发动机的曲轴部件，大幅压缩动力单元的轴向安装尺寸，让整体结构更为紧凑，适配对安装空间径向占比有要求、轴向长度受限的特种动力搭载场景。

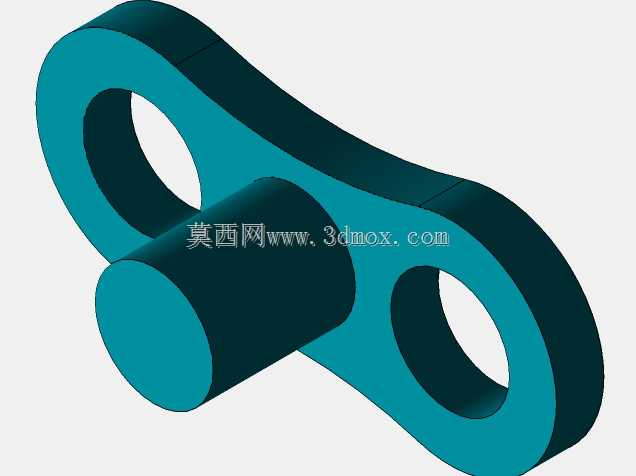

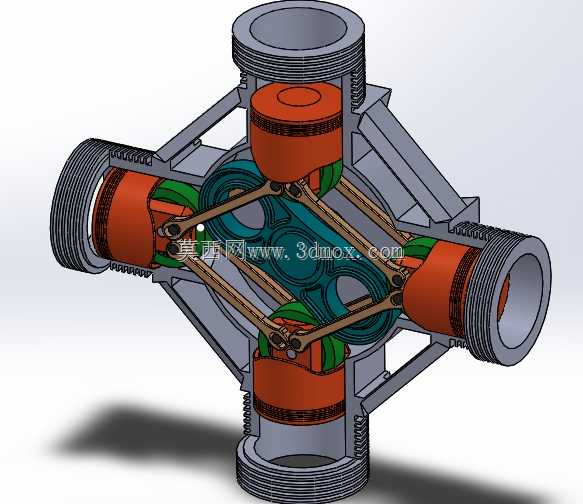

在实际应用场景中，这类结构的动力单元可搭载于小型特种作业车辆、紧凑型航空模型动力组、定制化小型竞速载具等场景，相比同排量的传统曲轴式发动机，其对称布局的四组活塞在运行时可实现多方向惯性力的自平衡，有效降低运行过程中的振动幅度，减少额外的平衡轴结构配置，进一步降低动力单元的整体重量。从功能特性来看，四组气缸沿中心凸轮轴呈90度夹角均匀分布，每组气缸配套独立的活塞、连杆组件，连杆端部与中心凸轮型面紧密贴合，活塞在气缸内完成进气、压缩、做功、排气的往复行程时，连杆将活塞的直线推力传递至中心凸轮，通过凸轮的特定型线将直线往复运动转换为凸轮轴的旋转扭矩输出，相比传统曲轴连杆结构，其动力输出的脉冲更为均匀，可在更小的转角区间内完成多缸做功的衔接，提升低转速区间的扭矩输出平顺性。

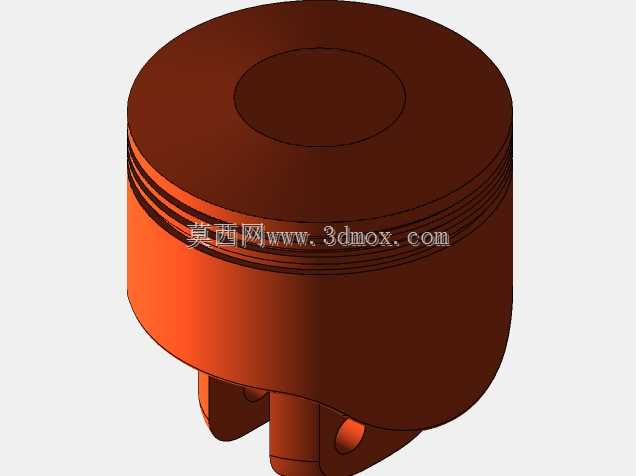

从设计逻辑来看，该结构的气缸体采用一体化框架式设计，四个气缸安装位与中心凸轮腔室为整体式结构，保证各气缸的同轴度与位置精度，避免分体装配带来的位置偏差影响活塞运行的密封性；气缸外壁设置有环形散热鳍片结构，可适配风冷散热场景，无需额外配置复杂的水冷管路，进一步简化动力单元的外围配套结构。安装边界上，该动力单元整体呈中心对称的十字形态，四个气缸的外端面处于同一虚拟圆柱面上，安装时可依托中心凸轮轴的两端轴承位作为主定位基准，四个气缸的外侧法兰面可作为辅助固定点位，适配不同角度的安装固定需求，无需额外设计复杂的转接支架即可完成在搭载舱体内的固定。在结构细节设计上，活塞与气缸壁之间预留有标准的配合间隙，可适配常规活塞环的密封配置，连杆与凸轮接触的端部设置有低摩擦耐磨结构，降低长期运行的磨损量，提升整体结构的使用寿命，同时对称的结构设计也让后续的维护拆装更为便捷，可从四个方向分别完成单缸组件的检修更换，无需完全拆解整个动力单元。
