内燃机曲柄连杆活塞组结构设计

项目分类:3D模型 发布时间:2021-05-11 ID:170471
  • 内燃机曲柄连杆活塞组结构设计
  • 内燃机曲柄连杆活塞组结构设计
  • 内燃机曲柄连杆活塞组结构设计
  • 内燃机曲柄连杆活塞组结构设计

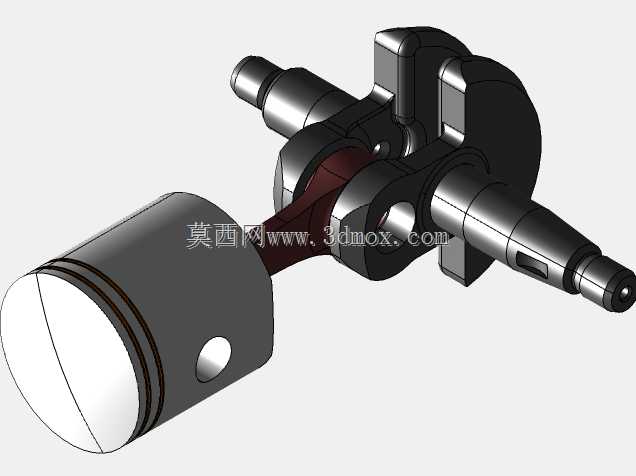

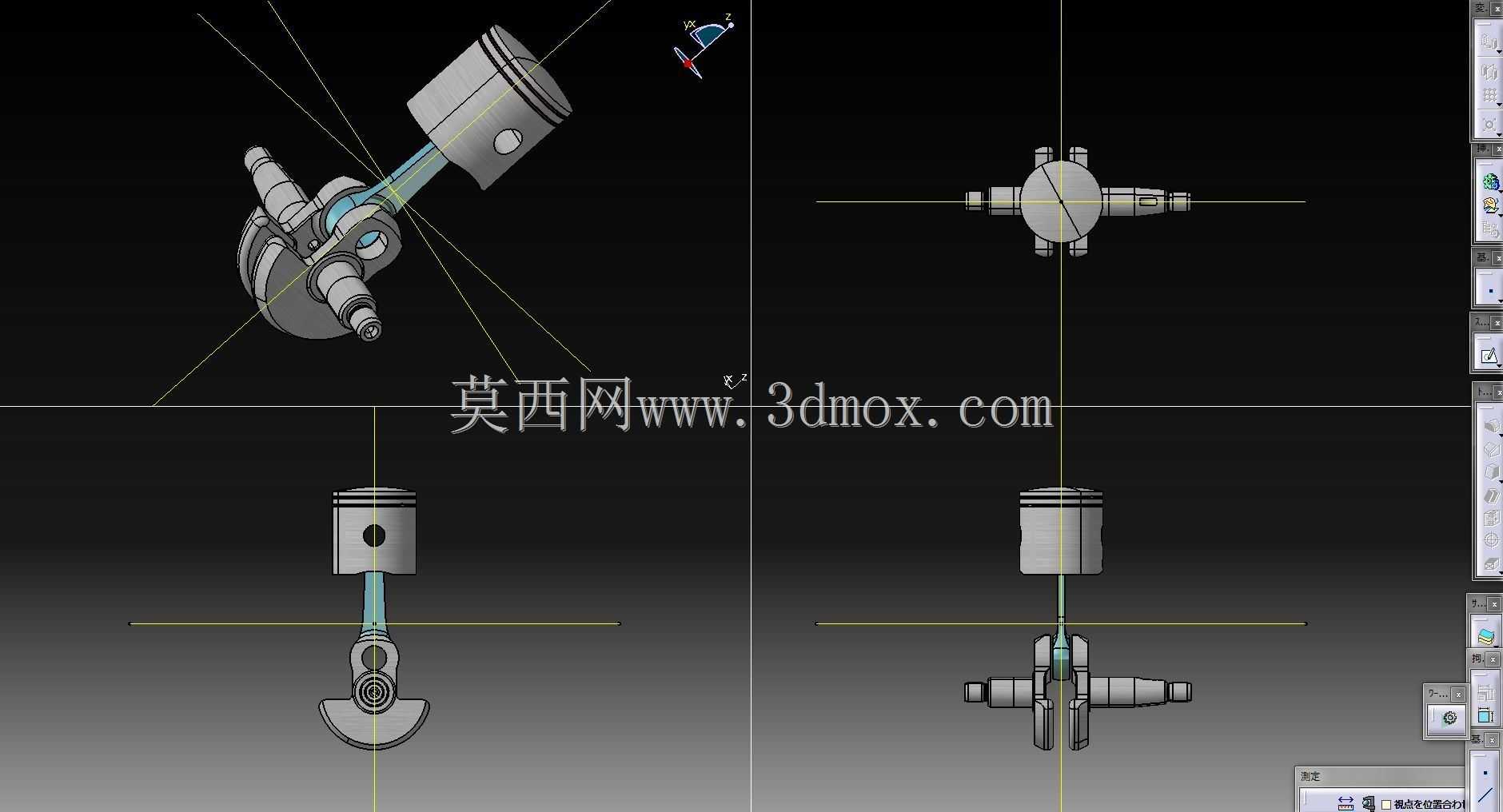

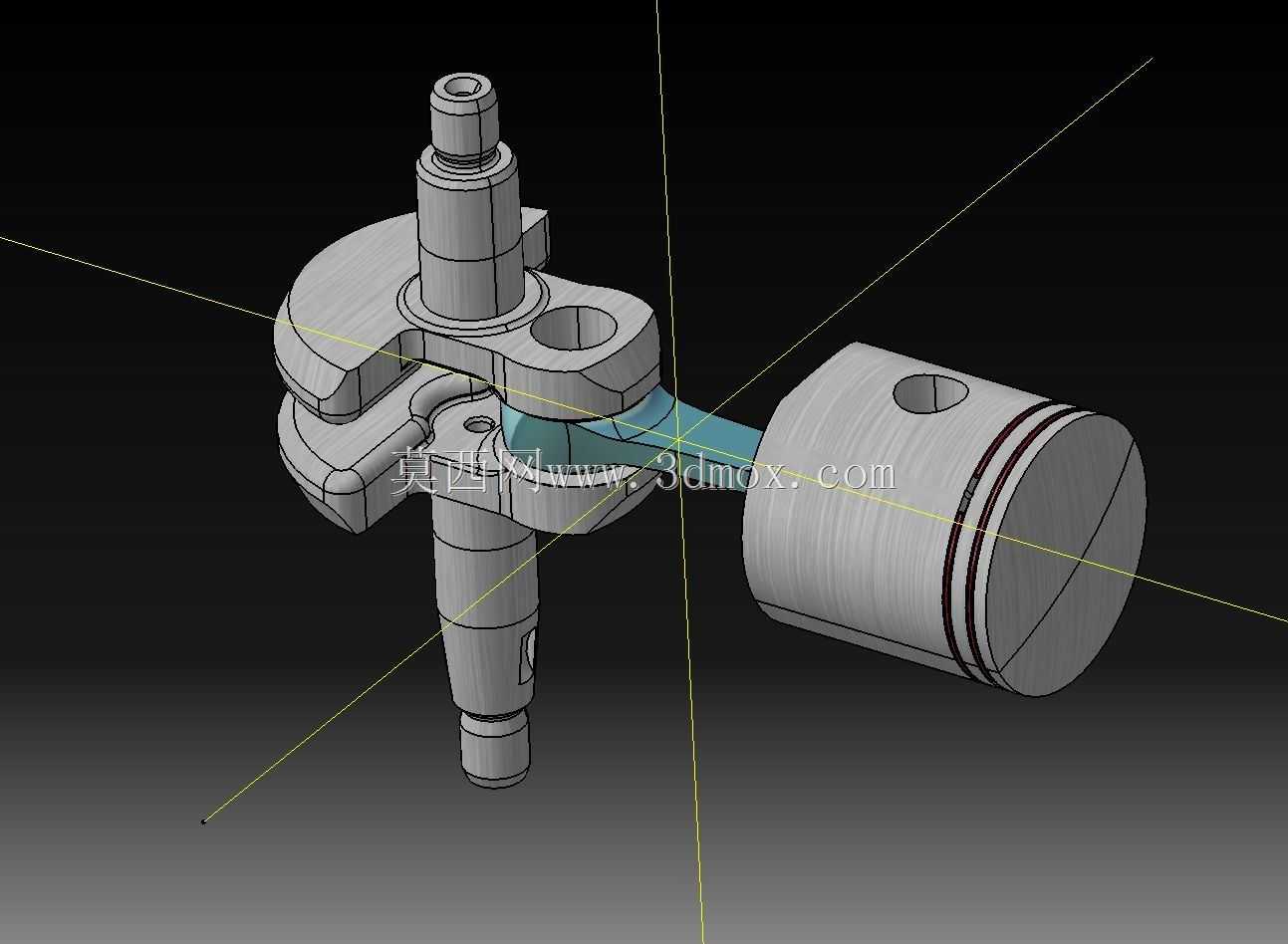

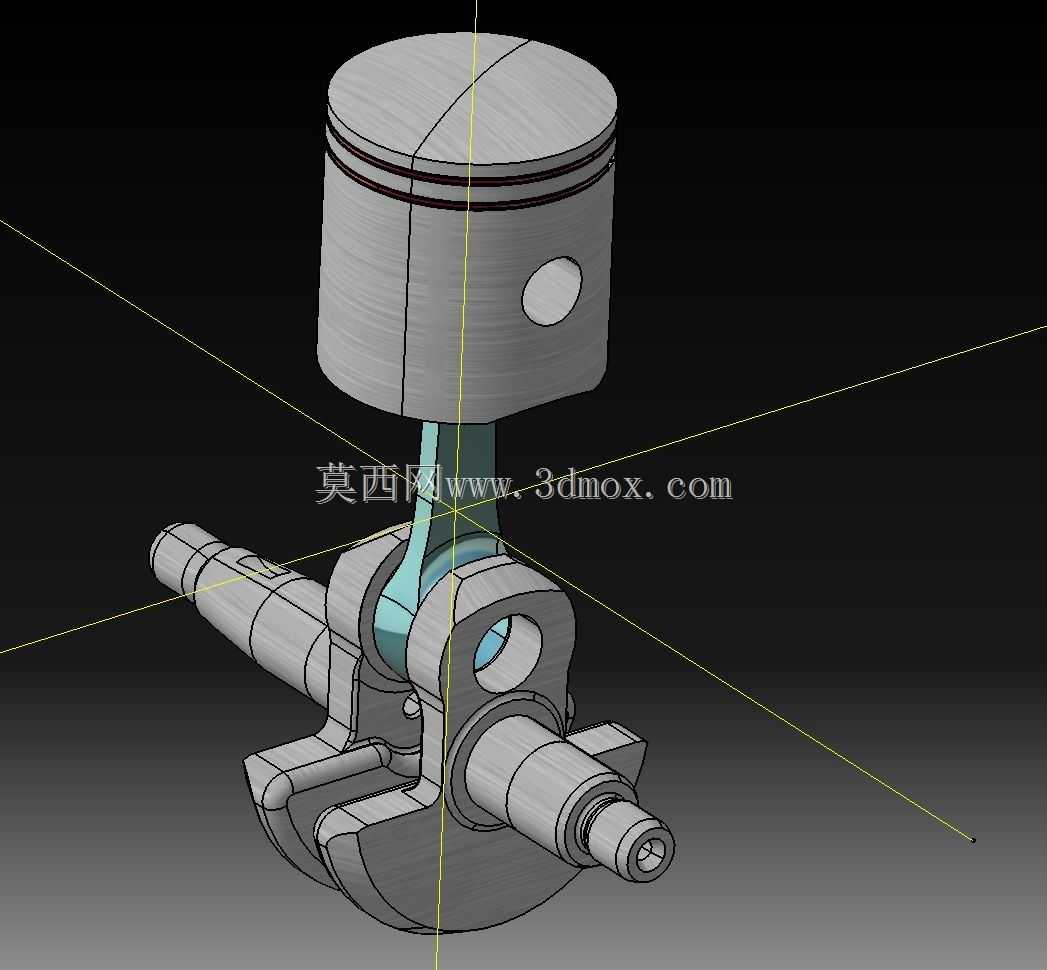

该结构是内燃机核心动力转换组件,广泛应用于乘用车发动机、小型通用汽油机、摩托车动力单元、农用机械动力头等场景,承担着将燃料燃烧产生的热能转化为旋转机械能的核心职能,是往复式动力设备实现动力输出的关键结构载体。整套组件由活塞、活塞销、连杆、曲轴曲柄单元共同组成,活塞头部设计有三道环槽结构,分别用于安装气环与油环,气环负责密封燃烧室高压燃气,避免燃烧气体下窜至曲轴箱造成动力损失,油环则负责刮除气缸壁上多余的润滑油,防止机油窜入燃烧室参与燃烧造成积碳与排放超标。活塞裙部采用椭圆型线设计,可在热态工作状态下补偿热膨胀量,保证活塞在气缸内往复运动时的配合间隙处于合理区间,避免冷态敲缸与热态拉缸故障。活塞销采用全浮式设计思路,工作状态下可在活塞销座与连杆小头衬套间自由转动,保证磨损均匀分布,延长组件使用寿命。连杆采用变截面工字梁结构,在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动质量,减小高速运转时的惯性力载荷,连杆大头采用剖分式结构与曲轴曲柄销配合,轴瓦表面铺设减磨合金层,降低运转摩擦阻力。曲轴曲柄单元采用整体式锻造结构,平衡块与曲柄臂一体化设计,可抵消活塞连杆组往复运动产生的一阶、二阶惯性力,降低整机运转振动。整套结构的安装边界严格匹配单缸内燃机气缸中心距、曲轴主轴径安装位尺寸,活塞往复行程与曲柄半径严格对应,保证压缩比符合动力设计要求,各运动副之间预留合理的热膨胀间隙与润滑通道,可适配从低速农用动力到高速摩托动力的不同工况需求,在设计过程中充分考虑了组件的动平衡特性,确保高转速运转下的稳定性与可靠性。
