工业车间粉末涂装生产线整体布局方案

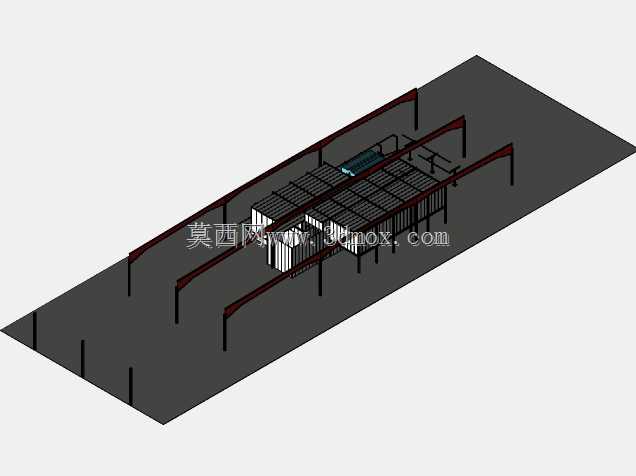

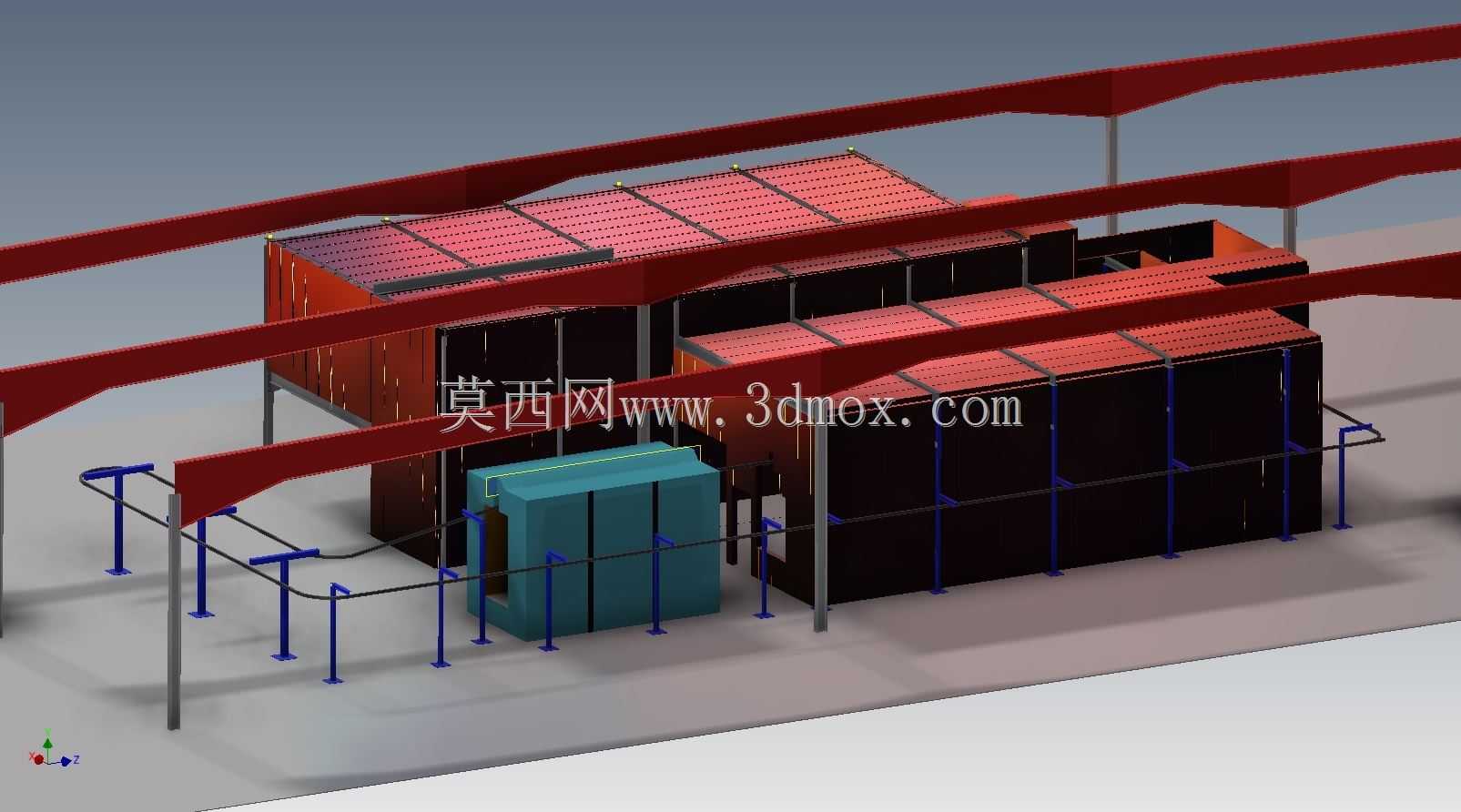

这套粉末涂装布局方案主要面向五金制品、金属结构件加工车间的表面处理工序场景，适配中小批量多品类金属工件的粉末喷涂作业需求，可覆盖从工件上件、表面预处理、粉末喷涂、固化流平到下件转运的全流程作业环节，解决传统零散喷涂工位排布混乱、粉体外溢污染车间环境、工件转运路径冗余的实际生产痛点。整体布局沿车间纵向主通道排布，充分利用厂房现有红色桁车梁的吊装空间，将核心喷涂作业区设置在厂房中部区域，两侧预留足够的工件暂存与人员巡检通道，避免作业动线与车间物流通道交叉干扰。核心喷涂舱体采用模块化拼接设计，分为上下两层结构，上层为粉体回收与送风均流腔，铺设多孔均流板保证喷涂舱内风速稳定在合理区间，避免粉体无序飞散；下层为喷涂作业腔，侧壁设置透明观察窗方便作业人员实时监控喷涂状态，舱体底部设置粉体回收槽，可将未附着在工件表面的粉末通过回收系统过滤后重复利用，大幅降低粉末原料的损耗。布局中配套的蓝色电气控制柜设置在喷涂舱侧方的安全区域，与高压静电喷涂区域保持足够的安全距离，柜内集成了喷涂电压调节、回收风机控制、固化温度调控等全部控制单元，操作人员无需进入喷涂区域即可完成全部参数调整。沿喷涂舱两侧设置的蓝色护栏为工件转运轨道的支撑结构，配套的手推车可沿轨道平稳滑行，手推车面板设计有可调节的工件装夹位，可适配不同外形尺寸的工件挂载需求，从工件上件区挂载完成后，可沿轨道依次经过预处理工位、喷涂工位、固化工位，无需重复吊装转运，有效降低工件磕碰损伤的概率。整套布局的安装边界充分考虑了厂房现有柱距与层高限制，舱体顶部与桁车梁预留足够的检修空间，两侧护栏与厂房立柱预留安全巡检通道，轨道转弯处设置导向限位结构避免手推车脱轨，同时在布局中预留了后续产能扩充的模块接口，可根据生产需求灵活延长喷涂舱长度或增加固化工位，适配企业不同发展阶段的产能需求。
