吉普牧马人JK后部改装后保与备胎承载结构

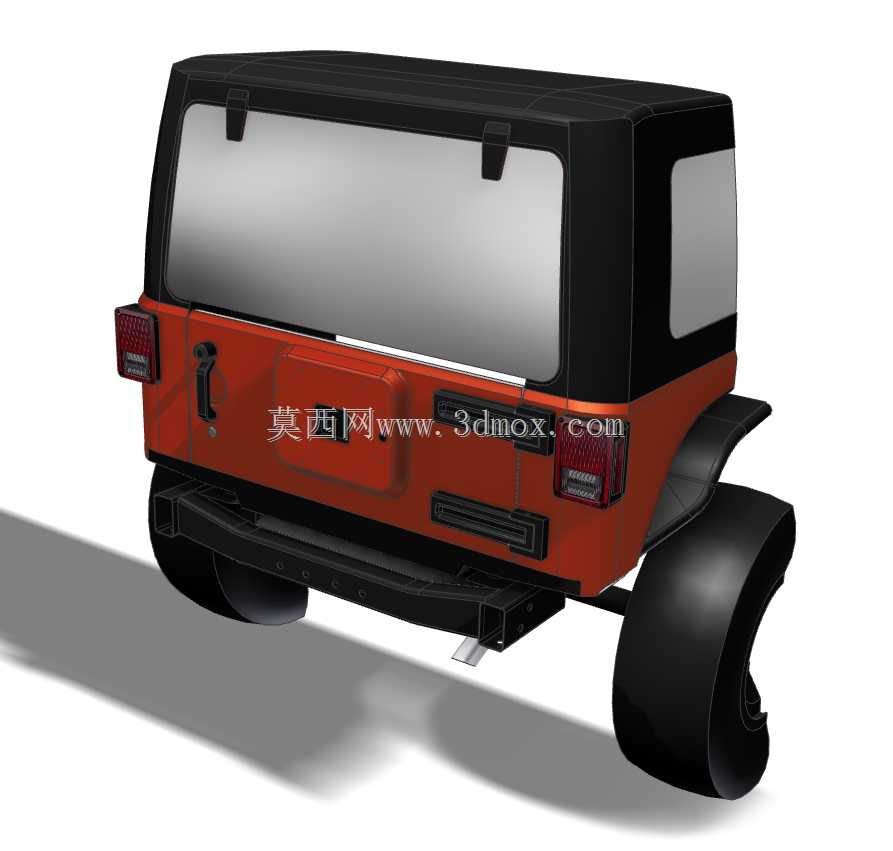

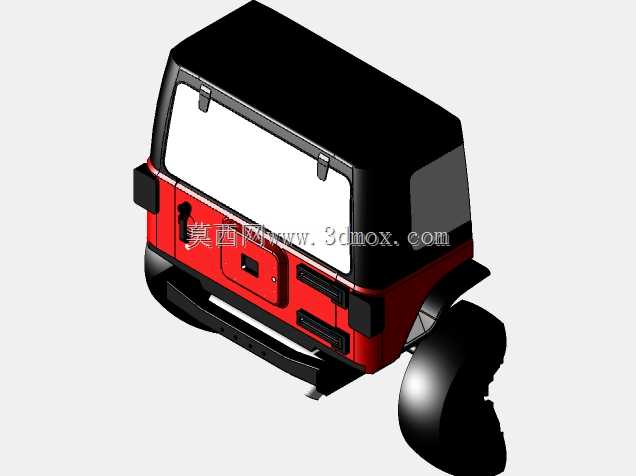

该三维结构聚焦硬派越野车型的车尾功能区域，主要面向越野改装、整车外观复刻、越野配件开发等应用场景，可用于改装方案验证、配件开模前的装配校验、越野场景下的尾部承载性能模拟等实际用途，适配非铺装路面穿越、户外越野探险等使用场景下的车尾功能需求。从功能特性来看，该结构重新设计了后保险杠与备胎承载系统，替换了原厂尾部的相关结构，后保险杠采用贴合车尾轮廓的造型设计，预留了拖车接口安装位，可适配越野场景下的拖拽救援、外挂辅助装备安装等需求；备胎承载结构直接与后车架刚性连接，替代了原车尾门挂载备胎的形式，能够避免大尺寸越野备胎长期挂载导致的尾门变形、铰链异响等常见越野改装问题，提升尾部承载的可靠性。设计思路上，整体结构完全遵循原车后车架的安装点位进行匹配设计，轮胎托架的螺栓安装孔位与原车后车架的预留孔位完全对齐，无需对原车车架进行打孔、切割等破坏性改装即可完成装配，降低改装施工的难度与对原车结构的损伤；保险杠造型兼顾了越野场景下的接近角需求，下沿做了收窄上挑的处理，避免越野穿越时凸起的岩石、坡坎磕碰保险杠造成结构损坏，同时保险杠表面预留了辅助灯、倒车雷达等配件的安装位，可满足后续的功能拓展需求。外形尺寸与安装边界方面，整体后部结构宽度与原车车尾宽度保持一致，不会超出车身两侧的轮拱外沿，避免越野穿行狭窄路段时发生剐蹭；后保险杠的突出距离控制在合理范围内，既能够在发生尾部轻微碰撞时起到缓冲防护作用，又不会过多增加车辆的整体长度影响通过性；备胎托架的安装位置经过精准校核，挂载大尺寸越野轮胎后，轮胎下沿距离后保险杠上沿留有足够的间隙，不会在车辆悬架大幅压缩、行程拉伸时发生轮胎与保险杠、车身的运动干涉，同时备胎挂载后不会遮挡后窗的观察视野，保障倒车、行驶时的后方观察视线；所有连接点位的安装边界都与原车后车架的梁体结构完全匹配，装配后整体结构与原车车尾造型高度契合，不会出现突兀的拼接缝隙，兼顾了结构实用性与外观的整体性。
