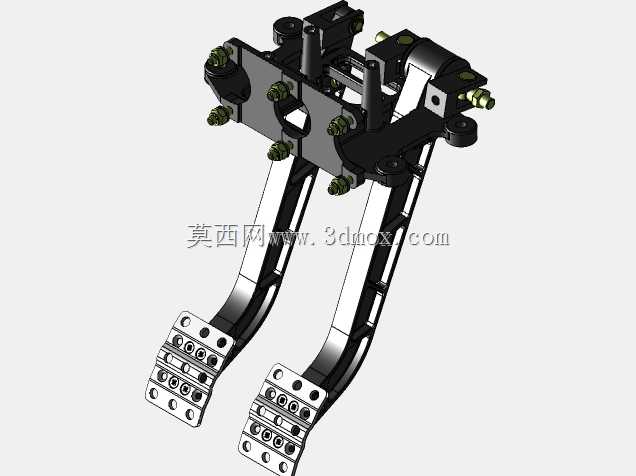

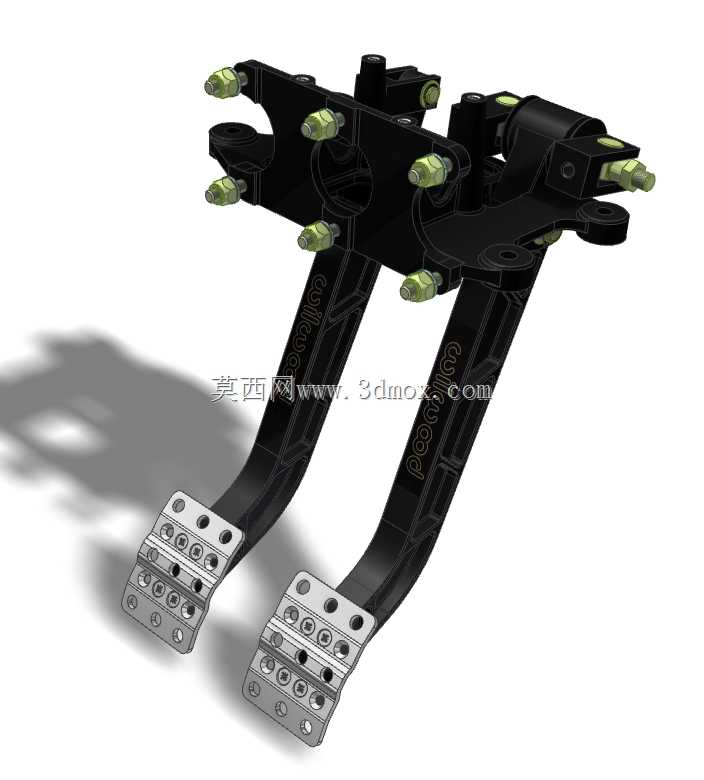

威尔伍德款双组式车辆制动脚踏操纵结构

该脚踏操纵结构主要应用于高性能乘用车辆、改装赛车以及特种作业车辆的驾驶舱操纵区域，是驾驶人员直接交互的核心操纵部件，承担着制动系统的指令输入功能，通过驾驶人员的脚部踩踏动作，将人力转化为液压系统的驱动压力，进而实现车辆的减速与制动控制，直接关系到车辆行驶过程中的操控响应性与行驶安全性。

从功能特性来看，该结构采用双踏板并列布局，可分别对应制动与离合功能的独立操纵，踏板臂采用高强度合金材质一体成型，表面做了防滑耐磨的纹理处理，踏板面设置多组可调式安装孔位，能够根据不同驾驶人员的操作习惯、驾驶舱的布局空间调整踏板的安装角度与前后位置，适配不同身高、不同操作习惯的驾驶人员使用需求。上部的安装基座集成了多组油路接口与固定点位，能够直接匹配对应型号的制动主缸安装，无需额外制作转接支架，基座上的连接销轴采用耐磨衬套结构，能够大幅降低长期踩踏操作带来的磨损量，延长整套结构的使用寿命，同时保证踏板踩踏过程的顺滑无卡滞。

在设计思路上，该结构充分考虑了驾驶舱内的安装空间限制，整体采用下沉式臂体设计，在保证踏板足够踩踏行程的前提下，尽可能压缩上部结构的纵向占用空间，避免与驾驶舱内的转向柱、仪表台内部构件产生干涉。踏板臂的截面采用变厚度的加强结构，在踩踏受力的核心区域做了加厚处理，非受力区域做了轻量化的挖槽设计，在保证整体结构强度、能够承受大力度踩踏冲击的前提下，尽可能降低结构自身重量，减少不必要的簧下质量关联影响。踏板表面的金属防滑踏板采用多孔位设计，既可以提升脚部踩踏时的摩擦力，避免雨天或者鞋底带水时出现打滑现象，也可以通过孔位固定额外的防滑橡胶垫，适配不同场景的使用需求。

从安装边界来看，该结构上部的安装基座设置了四个对称的固定安装孔，孔位间距与主流性能车的驾驶舱防火墙安装点位完全匹配，整体横向安装宽度控制在280mm范围内，纵向从安装面到踏板最下端的最大距离为360mm，踩踏行程范围内的活动空间预留充足，安装时仅需要在防火墙对应位置开好油路过孔与固定孔，即可完成整套结构的固定安装，适配绝大多数前置后驱车型的驾驶舱改装与原厂替换需求，安装后踏板的踩踏角度符合人体工程学设计，长时间踩踏操作也不易产生脚部疲劳。
