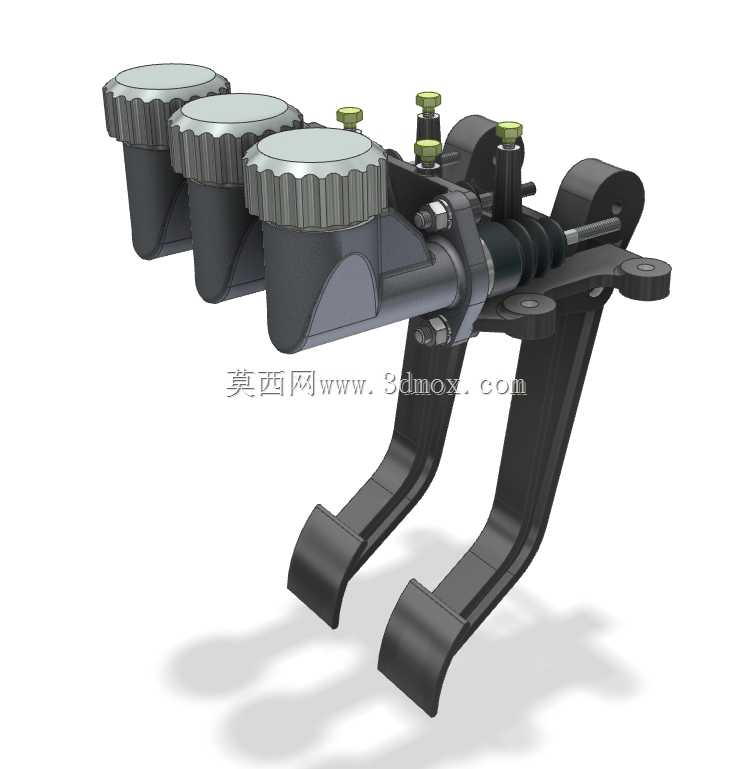

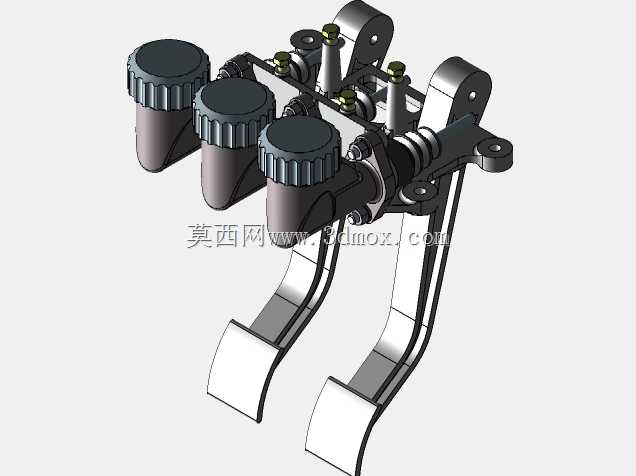

Wilwood款带主缸双制动踏板总成结构

这款带主缸的踏板总成主要面向高性能改装车辆、场地赛车以及定制特种作业车辆的制动系统配套场景，是整套液压制动回路里的核心操控输入部件，直接决定驾驶者制动指令的传递效率与脚感反馈表现。在实际装车使用中，该总成承担着将驾驶者脚部的踩踏机械力，通过主缸转化为液压管路压力的核心作用，三个独立储液腔分别对应不同制动回路的制动液存储与供给，可适配前后独立制动、多回路制动的配置需求，避免单回路失效带来的制动完全失效风险，大幅提升行车或赛事作业过程中的制动安全性。从功能特性来看，双踏板布局分别对应制动与离合操控需求，主缸与踏板支架采用一体化集成设计，省去了分体安装时的对位校准工序，踏板臂采用高强度冲压钢结构，表面做了黑化防腐处理，踩踏端做了防滑卷边结构，即使驾驶者鞋底沾有油污、水渍也能保证踩踏接触的稳定性，不会出现滑脚脱开的危险情况。储液腔盖采用带防滑齿的旋拧结构，日常检查、补充制动液时无需额外工具即可徒手操作，盖上预留的透气结构可以平衡腔体内外气压，避免频繁踩踏时腔体内形成负压导致制动液供给不畅。设计过程中优先考虑了安装适配性与踩踏杠杆比的优化，整体支架采用弯折成型的高强度钢板作为安装基体，预留的多个安装孔位可以适配不同车型的防火墙安装点位，无需对车身结构做大规模切割改动即可完成固定；踏板的杠杆比经过反复调校，既保证了踩踏时的脚感线性度，不会出现初段空程过大、末段制动力陡增的突兀感，又能让驾驶者通过脚部力度精准控制制动力输出大小，满足激烈驾驶时的精细制动操控需求。从安装边界来看，整体结构沿踏板踩踏方向的纵深尺寸经过压缩，不会过度侵占驾驶舱内的腿部空间，适配多数紧凑型赛车、改装车的驾驶舱布局，主缸的出油接口采用标准规格的螺纹连接位，可以直接对接通用规格的制动硬管与软管，无需额外制作转换接头，储液腔的加注口位置高于主缸本体，安装后可以保证制动液顺利自流进入主缸腔室，减少排气操作的难度。
