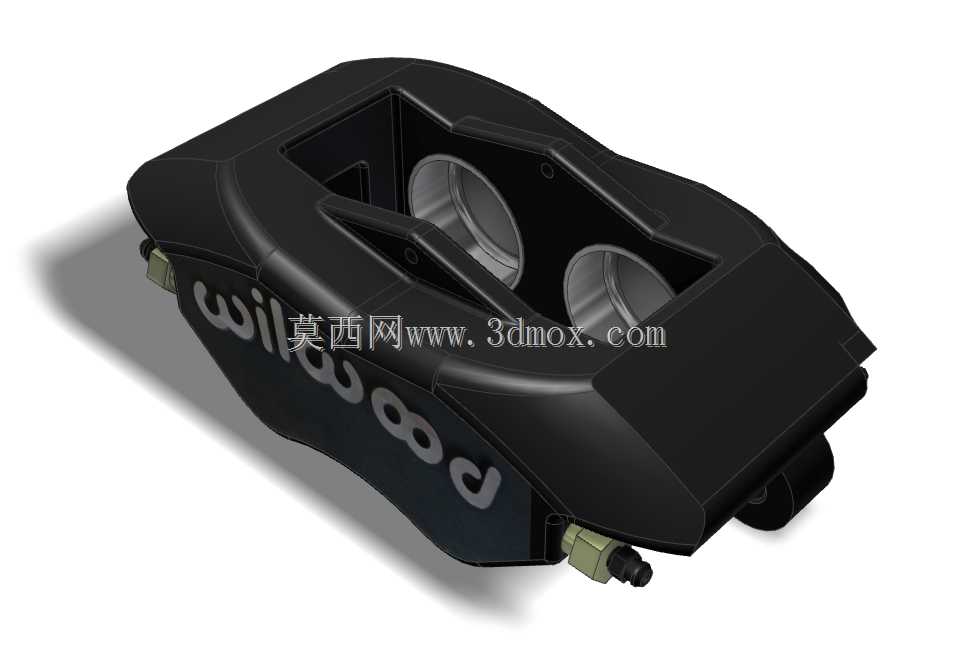

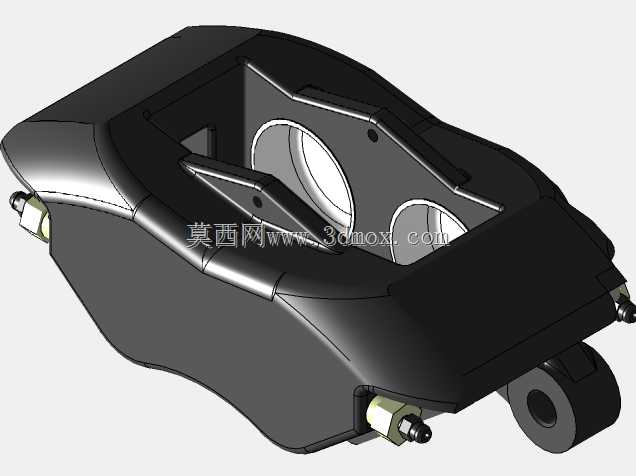

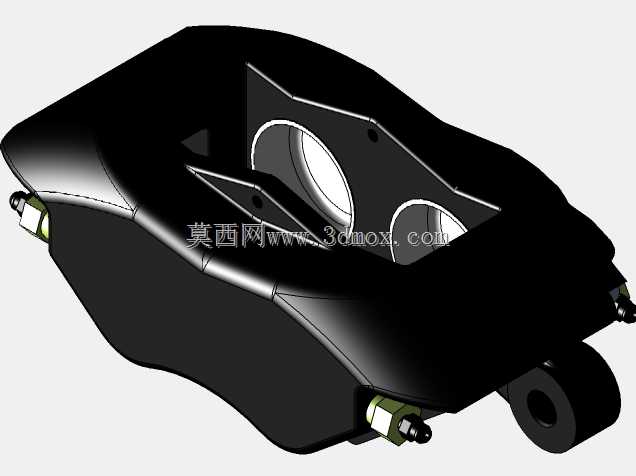

威尔伍德对置活塞式制动卡钳结构设计

该款制动卡钳主要面向民用改装车辆、场地竞技赛车以及轻型乘用车的盘式制动系统场景，是车辆制动执行端的核心承压部件，安装于车辆转向节或后桥羊角的安装位上，工作时通过液压推力推动内部活塞压紧制动盘，将车辆的动能通过摩擦转化为热能散出，实现车辆减速或驻车的功能。不同于普通单活塞浮动卡钳，这款卡钳采用对置双活塞的结构布局，两个活塞分别布置在卡钳本体的两侧腔体中，制动时两侧活塞同步施力，能够让制动片两侧受力更加均匀，避免制动片偏磨的问题，同时在连续高强度制动的工况下，能够提供更线性的制动力输出，减少制动热衰退带来的制动力衰减问题。卡钳本体采用一体化的锻造结构设计思路，主体腔体预留了两个活塞安装的同轴孔位，孔位加工精度控制在微米级，保证活塞运动过程中不会出现卡滞、偏斜的问题，本体外侧设置有加强筋结构，在保证整体结构强度能够承受高制动油压的前提下，尽可能削减非受力区域的材料厚度，降低卡钳自身的簧下质量，提升车辆悬架的响应速度。卡钳的安装边界采用标准的径向安装孔位设计，两个安装凸台的间距匹配主流改装车型的安装距，安装面经过精加工处理，保证安装后卡钳与制动盘的端面跳动量控制在合理范围内，避免制动时出现抖动问题。卡钳侧面预留了制动油液的进出接口，接口采用标准的英制管螺纹规格，能够适配绝大多数车型的制动油管接头，同时接口位置做了沉台防护设计，避免安装或行驶过程中磕碰损坏油口。卡钳外侧的标识区域做了凹陷式的品牌标识造型，既能够提升产品的辨识度，也不会因为标识凸起造成安装干涉，整体外形采用流线型的过渡设计，减少行驶过程中的风阻，同时能够引导气流带走卡钳工作时产生的热量，提升连续制动的稳定性。卡钳内部的油道采用一体化铸造成型后精加工的工艺，避免拼接油道存在的渗漏风险，油道走向经过优化，能够保证制动油液快速填充两侧活塞腔体，让制动响应速度更快，活塞回位结构内置在腔体内部，解除制动时能够带动活塞快速回位，减少制动片与制动盘的拖滞摩擦，降低行驶过程中的动力损耗。
