威尔伍德3/4孔制动总泵结构设计

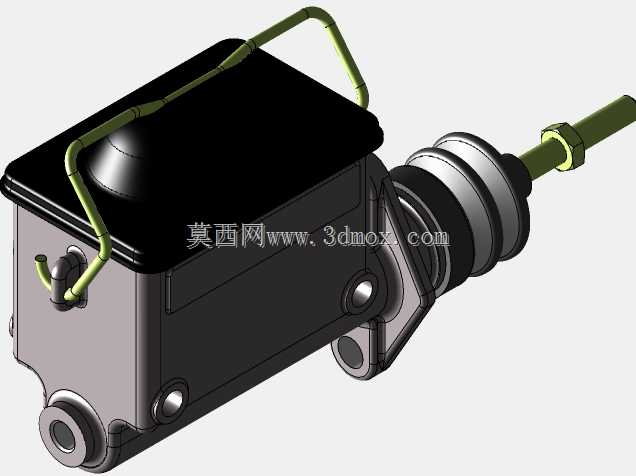

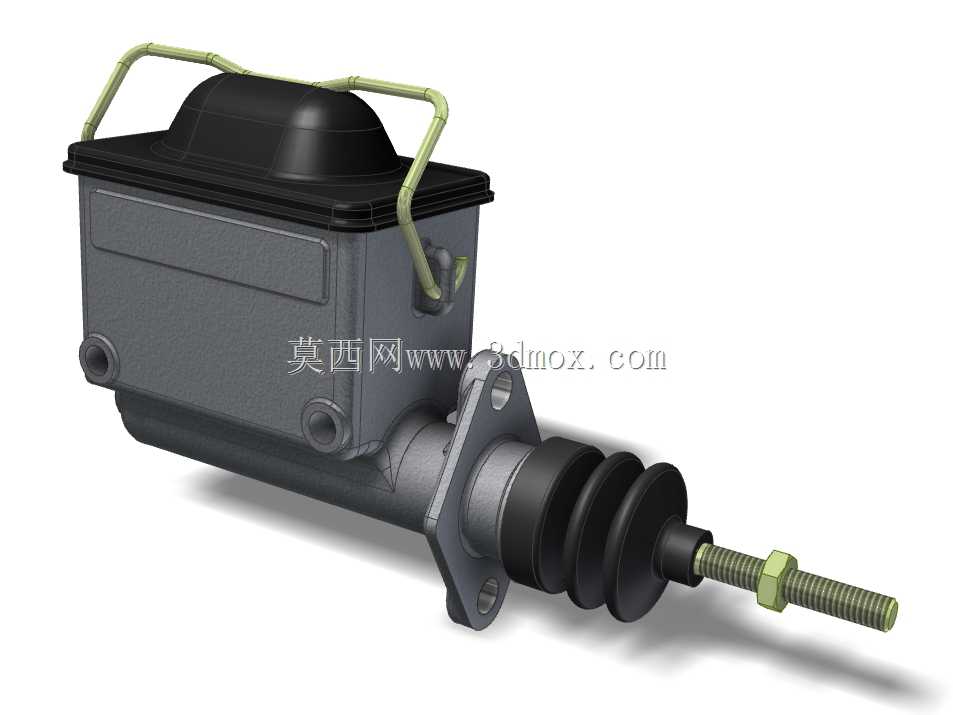

该制动总泵主要应用于乘用车辆、轻型商用车辆以及改装赛车的液压制动系统回路中，作为制动系统的核心动力转换部件，承担着将驾驶员施加的踏板机械推力转化为液压压力的核心作用，通过密闭回路内的制动液传递压力至各车轮制动分泵，推动制动片与制动盘或制动鼓贴合产生制动力，实现车辆减速或驻车动作。这款3/4孔径规格的总泵适配多数中小排量乘用车的制动回路需求，能够在常规制动、紧急制动等不同工况下提供稳定线性的液压输出，匹配盘式制动器的工作压力区间，避免制动脚感偏软或压力不足的问题。产品整体采用储液腔与泵体集成式布局，上部设置带密封盖的储液腔用于存储制动液，补偿制动回路内的液量损耗与热膨胀余量，储液腔外侧设置弯折式金属提手，便于总成的搬运与安装对位，提手做了圆弧弯折处理避免安装过程中剐蹭周边管线。泵体输出端设置多级防尘波纹套，能够阻挡行车过程中的泥沙、水渍、粉尘进入泵腔内部，避免活塞密封圈磨损导致的液压泄漏问题，输出推杆设置六角调节螺母，可根据不同车型的踏板自由行程需求调整推杆伸出长度，适配不同安装位的踏板机构连接尺寸。设计过程中优先考虑安装适配性，泵体侧方设置带安装孔的连接法兰，法兰面做了铣平处理保证安装贴合度，安装孔位间距匹配主流车型的防火墙安装位尺寸，无需额外改制支架即可完成原位安装。储液腔侧面设置两个管路接口，可分别连接前后制动独立回路，满足双回路制动系统的安全设计要求，当单条回路出现泄漏故障时，另一条回路仍可提供部分制动力，避免制动完全失效。整体外形充分考虑发动机舱内的安装边界，储液腔采用方正圆角造型，在保证足够储液容积的前提下尽可能压缩横向占用空间，避免与周边的真空助力鼓、线束、冷却管路产生干涉，泵体主体采用金属压铸成型保证结构强度，能够承受制动过程中最高十余兆帕的液压冲击，长期使用不会出现泵体变形开裂的问题。输出推杆采用金属杆身加工外螺纹，配合锁紧螺母可精准调整推杆与活塞的初始间隙，保证制动踏板的自由行程处于合理区间，既避免踏板空程过大影响制动响应速度，也防止间隙过小导致制动拖滞、刹车片异常磨损的问题。
