圆锥滚子轴承32010精密三维结构设计

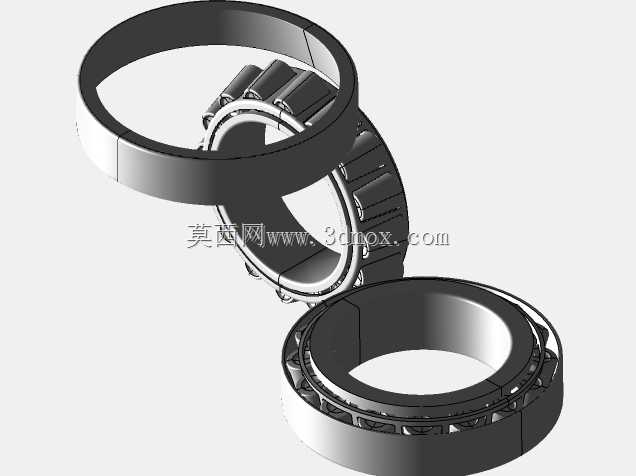

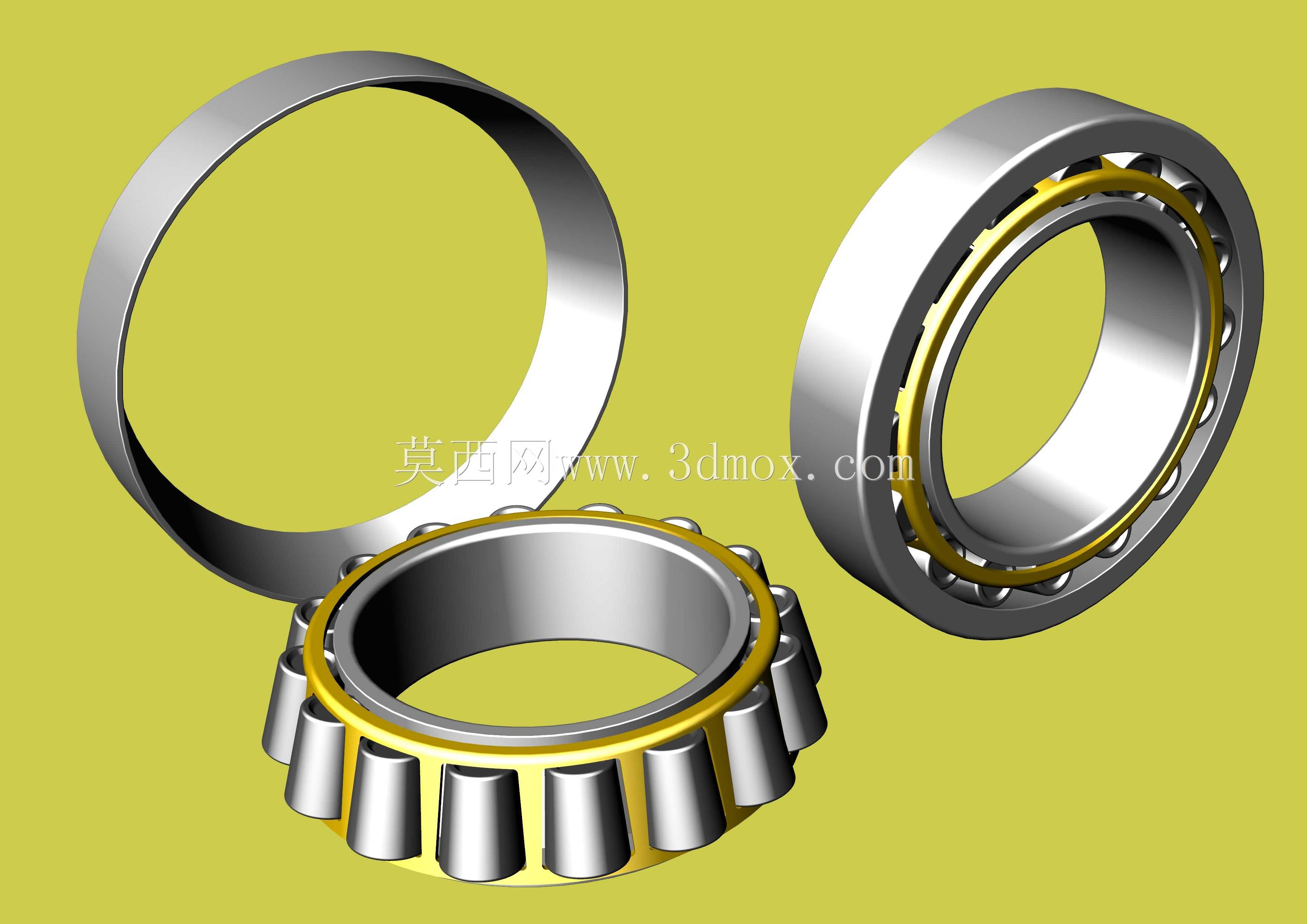

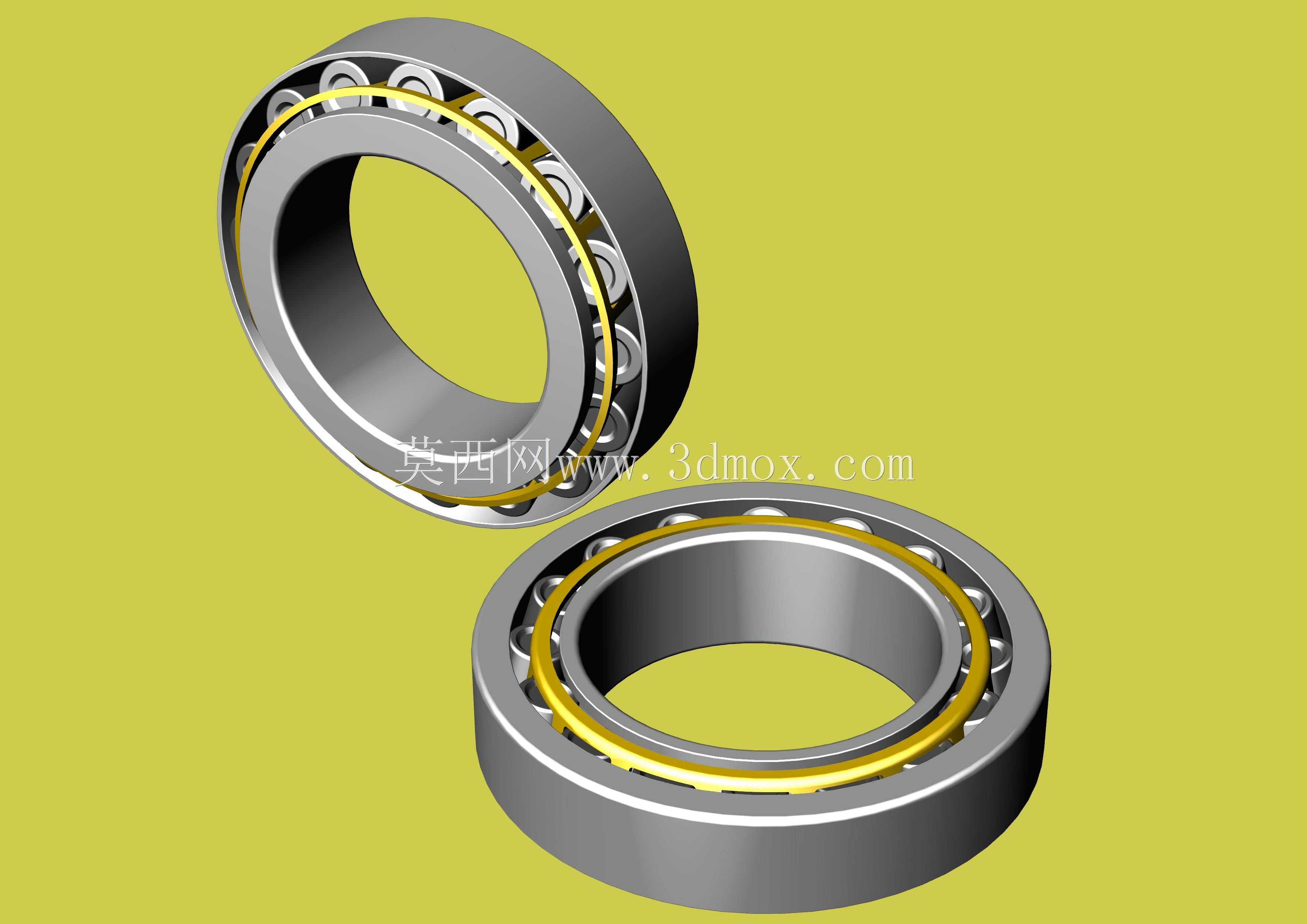

这款圆锥滚子轴承32010是机械传动系统中承担径向与轴向复合载荷的核心支撑部件，广泛应用于商用车轮毂、机床主轴、减速机输入输出端、工程机械回转机构、农业机械传动箱等需要同时承受径向力与单向轴向力的工况场景，在重载、变载荷的传动链路中能够稳定维持轴系的回转精度，避免轴系运行中出现窜动、偏摆问题，保障整套传动设备的运行平稳性与使用寿命。从实际使用场景来看，这类轴承常成对安装使用，可通过调整预紧量适配不同工况的刚度需求，在车辆驱动桥中，它能够承受车身重量带来的径向载荷，同时传递转弯、加减速过程中产生的轴向冲击力，保障车轮回转的同轴度；在机床主轴组件中，它可以配合润滑系统维持高速回转下的支撑刚性，抑制主轴切削过程中的振动，保障零件加工的尺寸精度与表面质量。从功能特性来看，该款轴承采用分离式结构设计，内圈带滚子与保持架组成的内组件可以和外圈单独拆分，便于安装过程中的间隙调整与后期维护检修，滚子与滚道为线接触形式，相比同尺寸的球轴承拥有更高的径向承载能力，同时锥形滚道的设计可以将轴向载荷合理分解到滚道接触面上，避免应力集中导致的滚道点蚀、滚子磨损问题。设计过程中，工程师严格遵循滚动轴承的设计规范，对滚道锥角、滚子母线修形量、保持架兜孔间隙进行了精准匹配：滚子母线采用对数修形设计，能够消除边缘应力集中问题，避免重载下滚子端部与滚道出现异常接触磨损；保持架采用冲压钢保持架结构，兼顾轻量化与结构强度，兜孔间隙经过优化，既可以保证滚子运转过程中的灵活度，又能避免滚子出现歪斜卡滞问题；内外圈的挡边高度经过反复校核，既能够对滚子形成可靠的轴向限位，又不会在运转过程中与滚子端面产生过度摩擦发热。从外形尺寸与安装边界来看，该轴承内径为50mm，外径为80mm，装配宽度为20mm，安装时需要严格控制轴与内圈的配合公差、座孔与外圈的配合公差，配合面的粗糙度、圆柱度需要符合对应精度等级要求，安装过程中需采用专用工装压装，避免通过滚动体传递安装力造成滚道、滚子的磕碰损伤，同时要预留合适的轴向游隙，游隙过小会导致运转过程中温升过高、润滑脂失效加快，游隙过大则会降低轴系支撑刚性，引发回转振动与噪音问题。三维模型完整还原了轴承的内外圈滚道轮廓、滚子排布形式、保持架结构细节，能够直接用于设备装配阶段的干涉检查、运动仿真，也可以作为教学演示、结构设计参考的直观素材，帮助设计人员快速完成轴系支撑结构的方案匹配与安装空间校核。
