短降3速SAE壳体带PTO变速箱结构

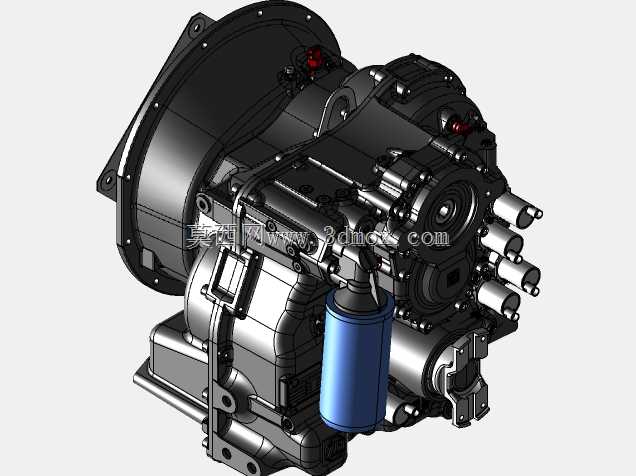

该款变速箱主要面向非公路作业设备的动力传输场景，适配装载机、矿用自卸车、重型叉车等需要大扭矩输出、复杂工况作业的工程机械设备，承担发动机动力的转速调节、扭矩放大与动力分配功能，可在设备行进作业过程中实现平顺的档位切换，同时通过侧置的PTO动力输出端口为液压泵、作业机具等附属装置提供动力输入，满足非公路设备作业与行走双维度的动力需求。从功能特性来看，该变速箱采用3速传动比设计，匹配短降档逻辑，能够在重载起步、爬坡行驶、作业行进等不同工况下提供适配的动力输出区间，低速档可输出大扭矩满足重载牵引与作业负载需求，高速档可保障设备转场时的行进效率，SAE标准壳体设计能够直接匹配同规格的发动机飞轮壳安装接口，无需额外设计转接法兰即可完成动力端的对接装配，大幅降低整车动力系统的匹配难度。在设计思路上，整体采用集成化布局，将齿轮传动组、换挡执行机构、液压控制油路、外置过滤组件整合在统一的壳体内，在保障结构强度的前提下尽可能压缩整体体积，壳体采用高强度铸铁材质，通过加强筋布局提升壳体抗扭、抗振性能，适配非公路场景下颠簸、重载、持续作业的使用环境；侧置的蓝色过滤组件为传动油路的过滤装置，采用外置式设计无需拆解变速箱即可完成滤芯更换，大幅降低后期维护的操作难度，各换挡执行元件采用模块化布置，出现故障时可单独拆解更换，减少运维成本。从安装边界来看，输入端采用标准SAE连接法兰，可直接对接符合SAE安装尺寸的发动机输出端，输出端采用法兰式连接结构，可直接匹配传动轴总成完成动力向后桥的传输，侧置PTO端口预留标准安装接口，可根据设备作业需求加装不同规格的液压泵取力装置；整体安装吊点、固定支脚均按照非公路设备的车架安装标准设计，安装孔位间距、支脚承重强度均匹配重型工程设备的安装要求，壳体外部的油路接口、传感器安装位均预留标准化接口，可适配不同品牌的液压控制元件与转速、温度传感器，方便整车厂根据自身配置需求完成配套选型，无需对变速箱本体进行二次改造即可完成整车装配。
