摩托车四速同步换挡齿轮传动箱结构

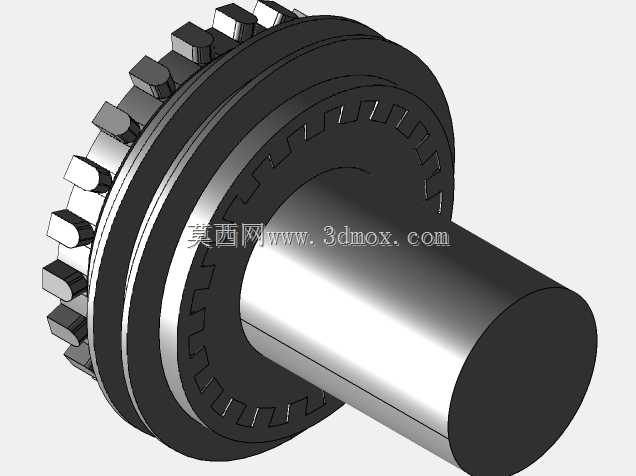

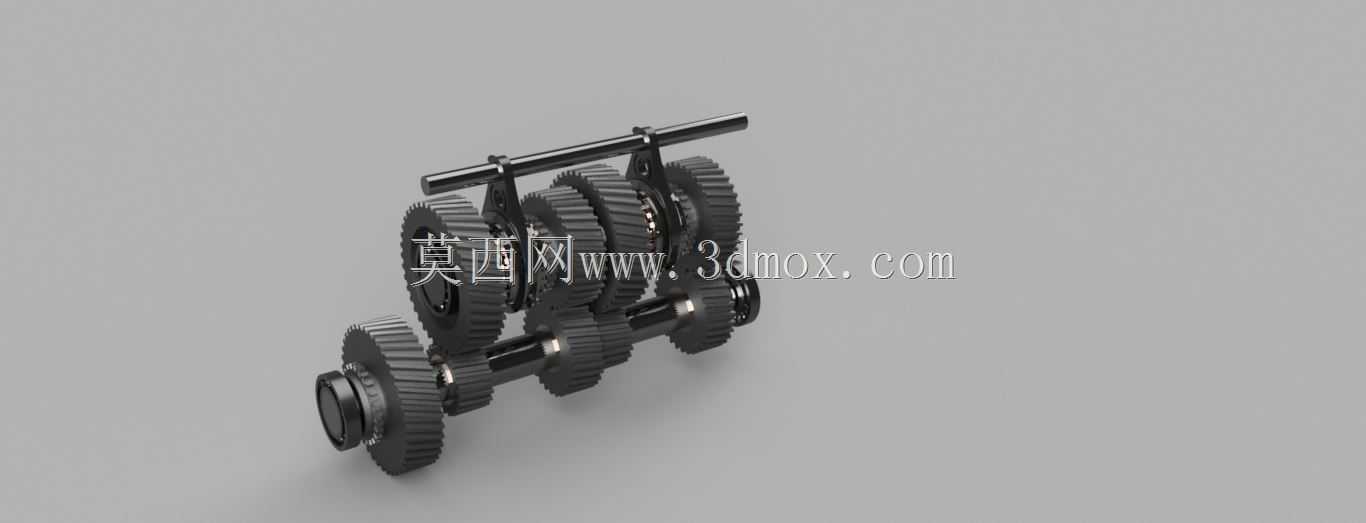

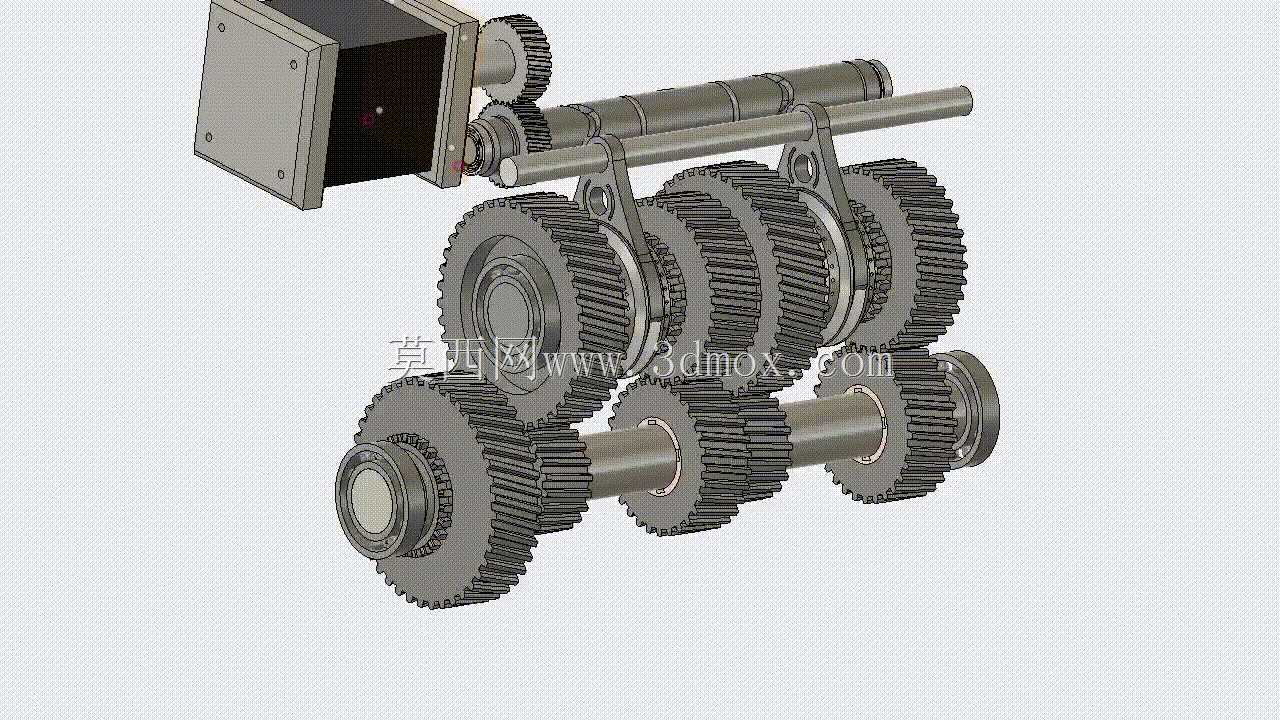

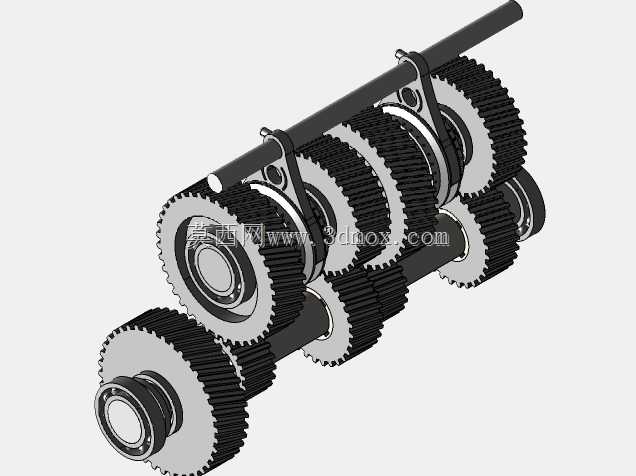

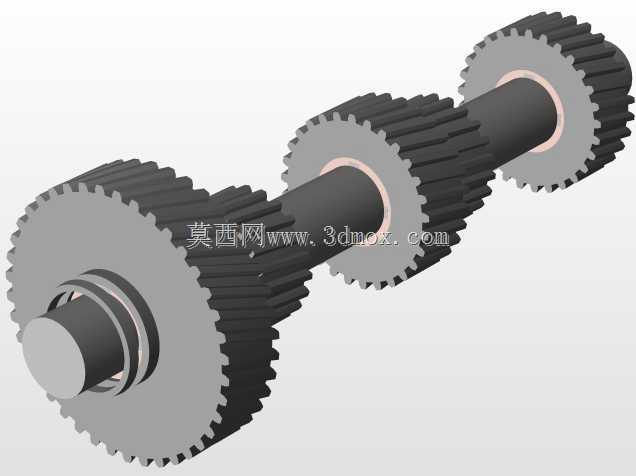

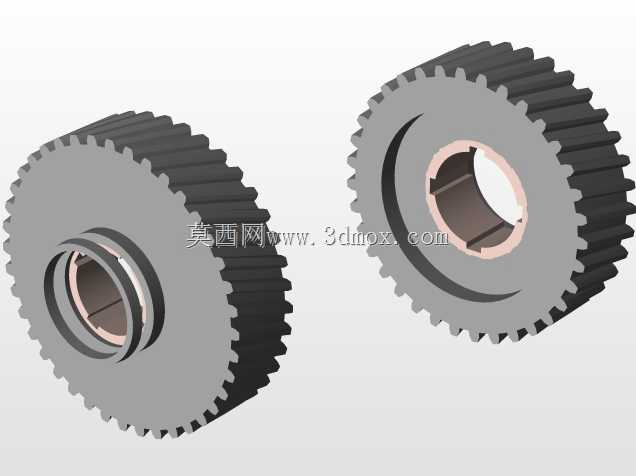

这款四速同步齿轮传动结构，主要适配中小排量跨骑类摩托车的动力传输场景，作为动力输出路径上的核心变速单元，承担着发动机输出端与后轮驱动端之间的转速、扭矩匹配功能，能够根据不同骑行工况调整传动比，让发动机始终保持在合理的动力输出区间，兼顾低速爬坡时的大扭矩需求与高速巡航时的低转速经济性。在实际使用场景中，这套结构直接对应骑手的换挡操作，通过同步组件的啮合动作实现挡位切换过程中的转速同步，大幅降低换挡过程中的齿轮冲击，避免打齿、挡位卡滞等问题，提升骑行过程中的换挡平顺性，同时延长齿轮组件的整体使用寿命。从功能特性来看，整套传动结构采用平行轴布局，输入轴与输出轴保持平行排布，多组不同齿数的常啮合齿轮分别对应四个前进挡位，换挡拨叉组件带动同步器齿套沿轴向滑动，与对应挡位的齿轮结合齿啮合，实现动力传递路径的切换；同步器的摩擦锥面结构能够在齿套啮合前，快速带动待啮合齿轮达到与输出端一致的转速，实现无冲击的平顺换挡，相比无同步结构的滑动齿轮换挡，操作手感更轻盈，挡位吸入感更强，也能减少新手骑手操作不当带来的传动部件损伤。设计过程中，工程师首先围绕摩托车发动机的输出扭矩、转速区间，匹配计算四个挡位的传动比参数，确保一挡传动比足够大，满足满载爬坡、低速起步的扭矩需求，最高挡传动比适配日常巡航的经济转速，降低发动机运转负荷；轴系排布时充分考虑摩托车发动机舱的狭小安装空间，将输入输出轴的中心距控制在紧凑范围内，各挡位齿轮的轴向排布避开箱体内部的加强筋、润滑油道位置，同时预留出换挡拨叉的运动行程空间，避免运动干涉；齿轮参数设计上采用斜齿与直齿结合的排布方式，常啮合传动齿轮采用斜齿结构提升传动平稳性、降低运转噪音，结合齿部分采用直齿结构保证换挡啮合的顺畅性，所有齿轮的齿面都预留了热处理硬化层的加工余量，确保成品齿面硬度满足长期交变载荷下的耐磨需求。安装边界方面，整套齿轮箱的输入轴端预留与发动机离合器输出端连接的花键接口，输出轴端预留与传动链轮连接的安装位，轴系两端的轴承安装位尺寸匹配摩托车常用的深沟球轴承规格，箱体结合面的密封槽宽度、深度统一适配常规密封胶条规格，换挡摇臂的伸出位置与摩托车车架上的换挡拉杆安装位完全对应，不需要额外改装转接支架即可完成装配，整体轴向、径向尺寸都控制在常规125-150cc排量摩托车变速箱的安装尺寸范围内，能够直接适配多数同平台车型的动力舱布局，不需要对车架、发动机外壳做额外的切削、改装。整套结构的润滑路径设计也充分考虑摩托车的使用场景，齿轮下部浸入变速箱润滑油池，运转过程中通过齿轮的带油作用将润滑油飞溅到各个轴承、啮合齿面、同步器摩擦面上，保证高转速运转下所有运动部件都能得到充分润滑，避免干磨导致的部件过热、磨损加剧问题。
