重型折弯式钢质合页铰链结构设计

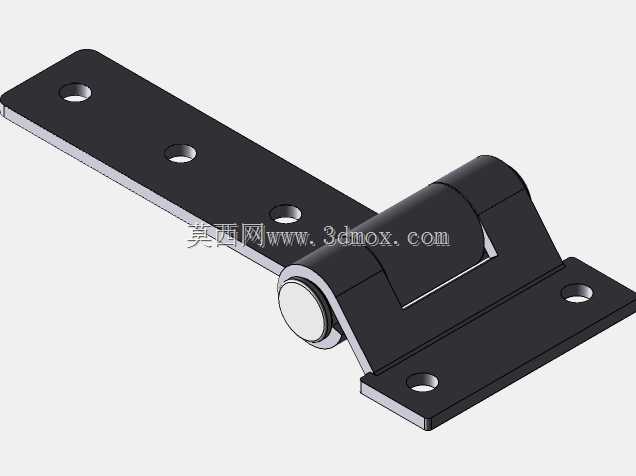

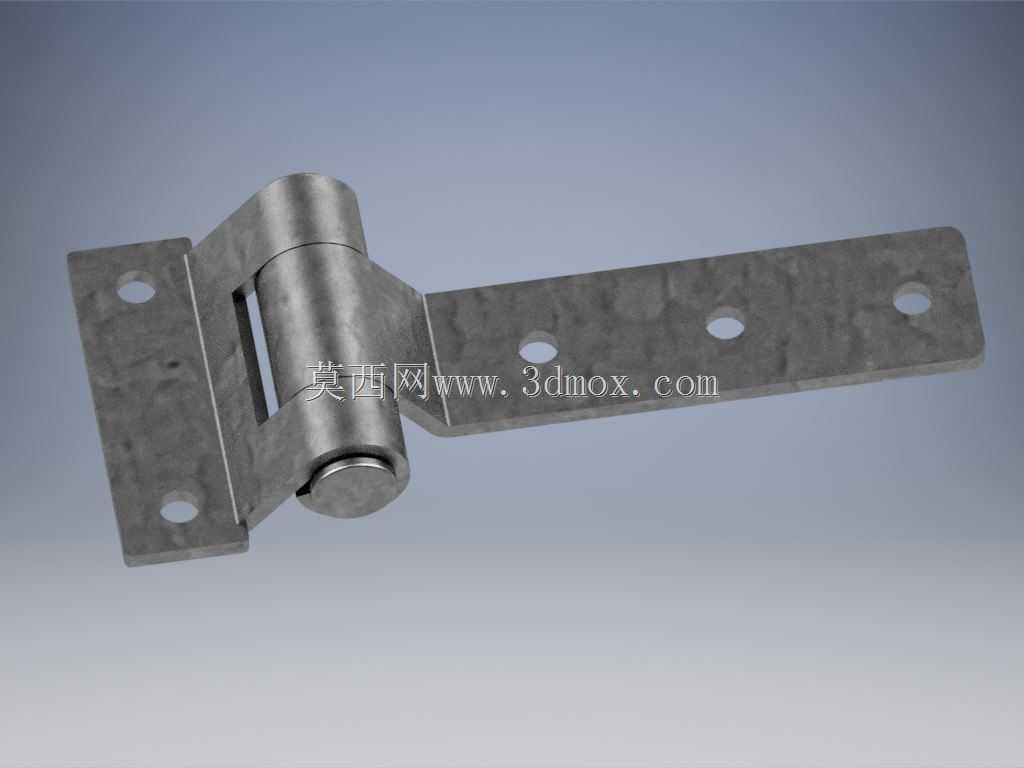

这款钢质铰链主要面向重载舱门、工业设备检修门、拖挂式车辆侧舱口、户外重型箱柜等需要大承重开合连接的应用场景，作为两个相对转动部件之间的核心铰接连接件，它需要在长期反复开合、户外环境侵蚀、动态载荷冲击的工况下保持稳定的铰接性能，避免出现松旷、变形、卡滞甚至断裂的问题。从功能特性来看，该铰链采用一体折弯的长页片设计，区别于普通对称式合页，单侧长页片可以适配需要错位安装的舱门结构，能够抵消门框与门板之间的安装高度差，让门板闭合后与安装面保持齐平，同时多安装孔的布局可以分散固定点的受力，避免单个螺丝承受过大载荷导致连接失效。铰链的转轴部分采用卷边包轴结构，转轴与页片的配合间隙经过合理设计，既保证转动时的顺滑无卡滞，又不会因为间隙过大导致门板出现下垂晃动，页片与转轴连接的位置做了加强过渡，避免开合过程中应力集中在卷边根部造成页片撕裂。在设计思路上，这款铰链优先考虑重载工况下的结构强度，整体采用等厚钢板冲压成型后做表面防锈处理，所有安装孔的位置都避开了应力集中区域，长页片上的三个安装孔沿长度方向均匀排布，短页片上的两个安装孔呈对角分布，能够在有限的安装空间内最大化固定强度，同时折弯的页片角度经过精准计算，保证门板开合到最大角度时不会与门框发生干涉。从安装边界来看，短页片适合固定在静止的门框立柱上，长折弯页片固定在活动门板侧，安装时需要保证两个页片的转轴同轴度，避免安装错位导致转动阻力过大，页片的厚度适配常规重型舱门的安装间隙，不需要额外在门板或门框上开挖沉槽，直接通过螺栓穿过安装孔固定即可，能够适配10-30mm厚度的金属门板或木质舱门，单组铰链的额定承重可以满足常规重型舱门的使用需求，多组配合使用时可以承载更大重量的门板结构，在户外拖车、工程设备舱、重型仓储柜等场景下都能可靠实现门板的开合铰接功能，长期使用过程中不需要频繁维护，表面的防锈处理可以抵御潮湿、盐雾等户外环境的侵蚀，保持结构强度与转动性能的稳定。
