拖车连接用15针信号传输插头结构

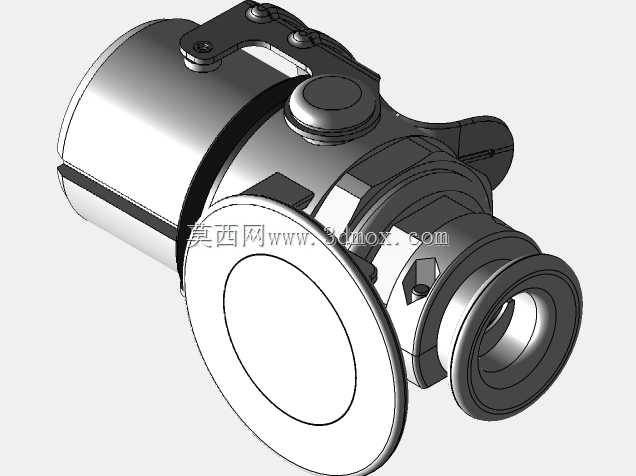

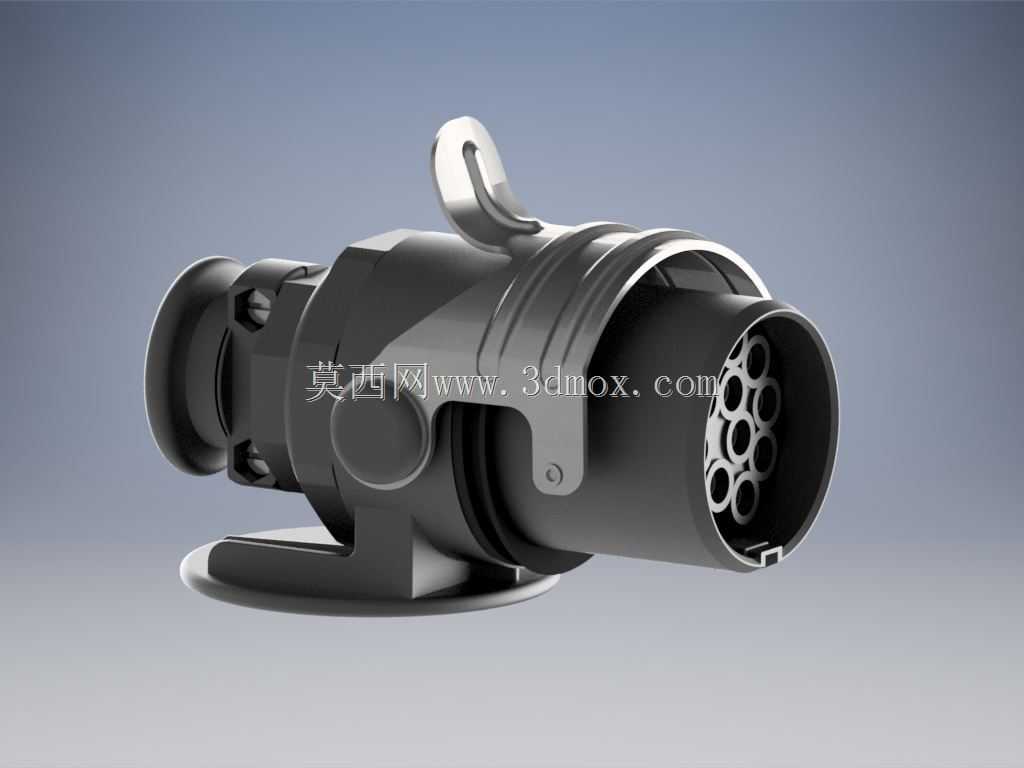

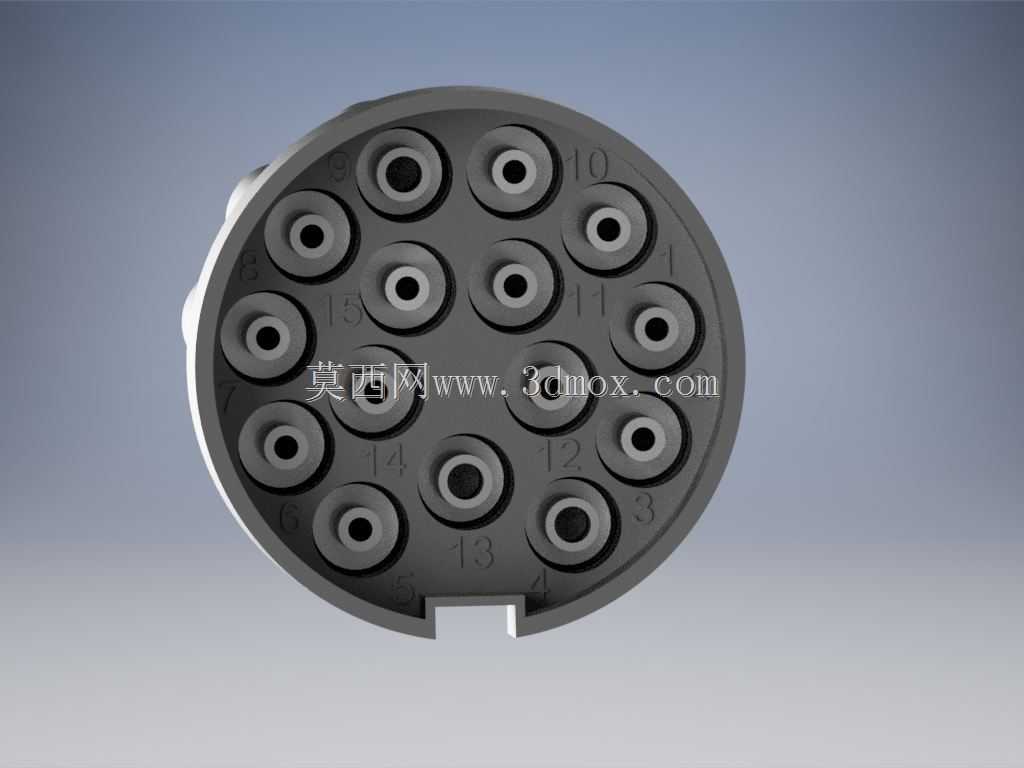

该款15针插头主要应用于拖挂式车辆与牵引车之间的电路信号传输场景，覆盖货运拖挂、旅居挂车、农用拖斗等需要多回路信号同步的作业场景，承担行车灯光信号、制动触发信号、辅助供电回路、倒车提示信号等多线路的可靠连通功能，是拖挂车辆行驶安全链路中不可或缺的电路连接部件。在实际使用过程中，该插头需要适配户外复杂工况，既要承受车辆行驶过程中的持续振动、路面飞溅的泥水侵蚀，也要耐受高低温环境变化带来的材质形变影响，避免出现接触不良、信号中断的问题，保障拖挂车辆与牵引车的信号同步性，规避因信号失效引发的道路行驶风险。从产品功能特性来看，这款插头采用15芯针脚布局，可同时承载多路独立信号回路的传输需求，针脚排布做了防呆错位设计，能够避免插接过程中出现针脚错接、插反的问题，降低现场操作的失误概率；插头外侧设置了弹性锁止扳扣，插接到位后扳扣可自动卡合在对接插座的限位结构上，即便车辆行驶过程中产生持续颠簸振动，也不会出现插头松脱脱落的情况；插头尾部预留了线缆密封锁紧结构，可适配对应外径的多芯护套线缆，装配时通过锁紧压圈挤压密封胶圈，既能固定线缆避免拉扯导致的针脚脱焊，也能阻挡水汽、粉尘从线缆进线位置进入插头内部，提升整体防护性能。在设计思路层面，这款插头优先考虑了户外车载场景的耐用性需求，外壳采用高强度耐磨工程材质，整体做了圆弧过渡处理，没有尖锐凸起结构，既可以降低插接操作时的磕碰划伤风险，也能减少行驶过程中飞石撞击造成的外壳破损；内部针脚采用导电性能优异的铜质基材做镀层处理，既降低接触电阻减少信号传输损耗，也能延缓氧化锈蚀速度，延长产品的实际使用寿命；插头底部设置了一体式支撑固定座，可通过螺栓将插头主体固定在牵引车或挂车的车架安装位上，避免插头悬空随线缆晃动，减少插接位置的受力疲劳。从安装边界来看，这款插头整体为圆柱式主体结构，插接端直径适配标准15针拖车插座的配合尺寸，安装固定座的孔位间距符合车载接插件的通用安装规范，安装时需要预留足够的手部操作空间，满足锁止扳扣的开合操作角度需求，同时线缆弯曲半径需要满足线材的最小弯折要求，避免线缆过度弯折导致内部线芯断裂；插头插接到位后，锁止扳扣处于自然下压状态，不会超出车身侧的安装外廓，不会影响车辆的通过性能。
