梯形拖车折叠支撑支腿结构

　　该结构属于拖挂设备在静置停放、挂接脱离、场地驻留时使用的辅助支撑部件，主要承担竖向承载、姿态保持和侧向稳定任务。实际使用中，拖车在与牵引车分离后，前端或侧部往往缺少稳定支撑点，若仅依靠车轮接地，地面不平、人员装卸、货物偏载或风力作用都可能引起车体俯仰、晃动甚至倾翻。折叠支腿通过展开后形成的三角形传力路径，把车架载荷传递到地面垫板或支撑脚处；行驶状态下又能向上或沿车体方向收拢，避免离地间隙不足、坡道刮碰和高速行驶中的摆动干涉。

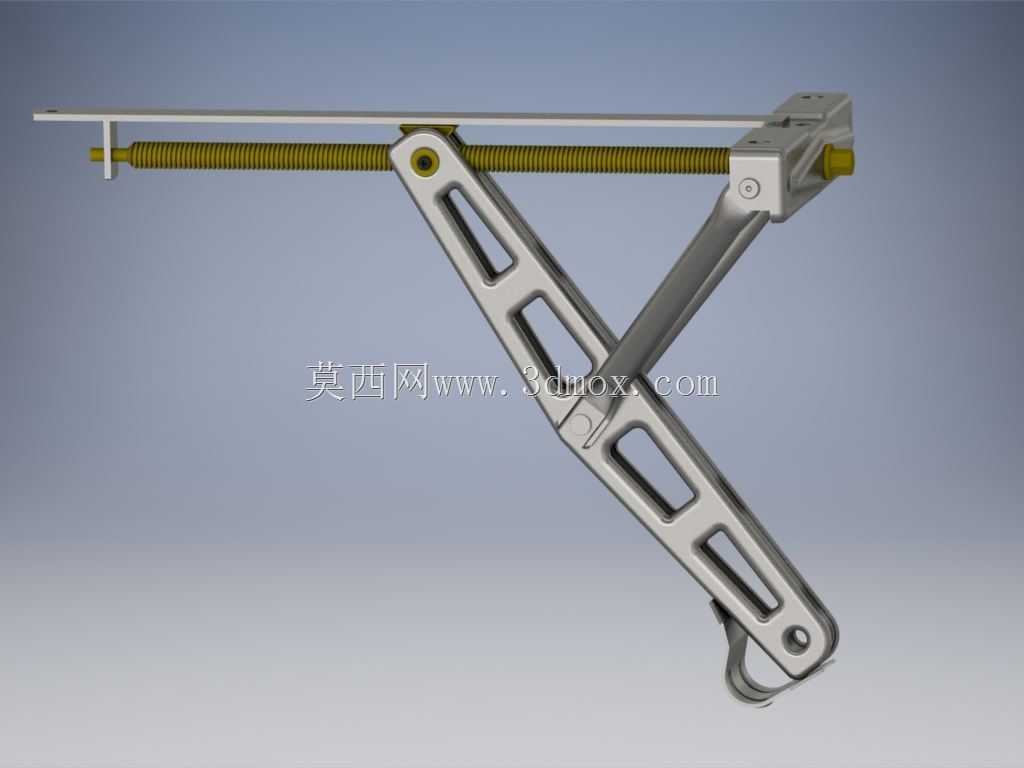

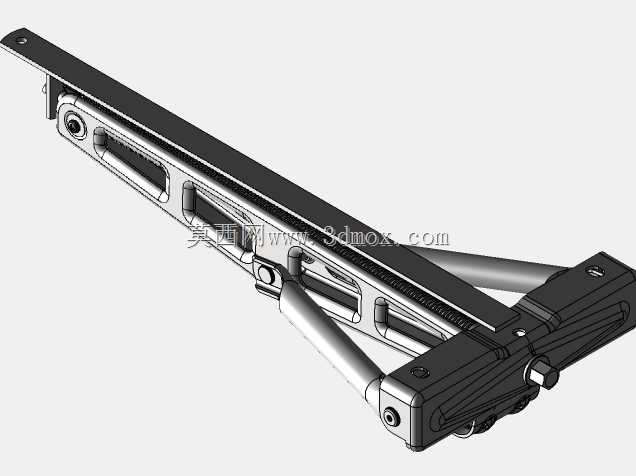

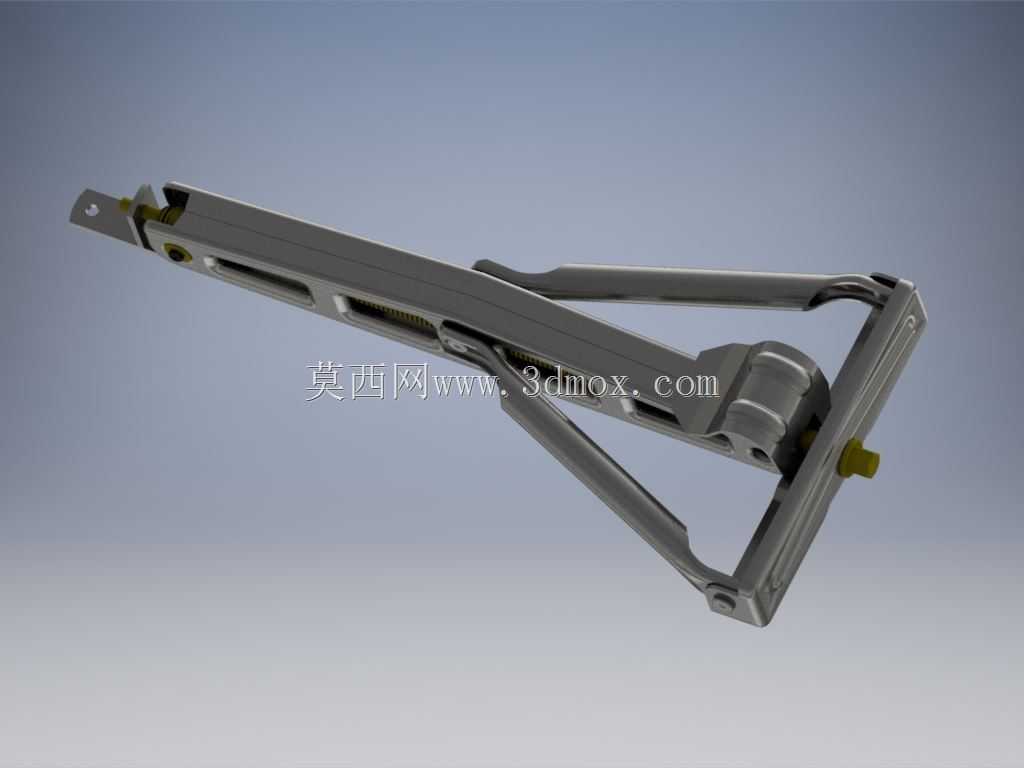

　　从结构形式看，该支腿采用梯形折叠连杆布局，主体由长承载梁、下部斜撑、上部联动杆、端部铰接座、调节螺杆和锁止件组成。展开时，多根杆件围绕销轴转动并最终形成近似稳定的桁架形态，受力不再依赖单一悬臂梁，而是让主支梁承受弯矩，斜撑承担拉压分量，铰接座负责把集中力分散到车架安装面。折叠过程中，连杆之间的相对转动被限制在设计角度内，到位后通过销轴、卡扣或螺纹调节件固定，避免使用中因振动导致支腿自行回折。

　　设计这类支腿时，首先要明确拖车额定承载、支撑点位置和地面接触条件。支腿与车架连接的边界通常选在纵梁、横梁或加强板区域，不能直接固定在薄板蒙皮上；安装孔位需要兼顾螺栓装配空间、焊缝可达性以及后期维护拆卸。若支撑点靠近车体前端，支腿展开高度应能补偿牵引座脱离后的高度变化；若用于侧向支撑，则需要重点校核横向风载和人员踩踏造成的偏心载荷。模型中各铰接孔的同轴度、衬套长度和销轴直径直接影响转动顺畅度与磨损寿命，孔边应保留足够边距，防止局部挤压失效。

　　外形尺寸方面，折叠支腿在收拢状态需要贴近车架轮廓，突出量不宜过大，尤其不能侵入轮胎转向包络、制动管路、线束和尾灯区域。展开状态则要保证支撑脚落在稳定区域内，跨距过小会降低抗倾覆能力，跨距过大又会造成杆件细长、收纳困难。支腿底端通常配置可更换脚垫或小面积支承盘，以降低接地比压；在软土地面使用时，还需配合垫板扩大接触面积。中部螺纹调节段用于微调高度，使拖车在不平地面上保持水平，同时让挂接环或牵引销更容易与牵引车对接。

　　建模时应把销轴中心距、杆件截面、折叠极限角和安装板孔位作为关键参数处理。长梁可采用槽形、矩形管或焊接盒形截面，在保证抗弯刚度的同时控制重量；斜撑杆不宜盲目加粗，而应根据其在展开机构中的拉压角色确定截面。连杆铰接处需要留出转动间隙，但间隙过大会引起冲击噪声和承载松动，因此结构上常通过衬套、垫圈或双剪切销轴提高可靠性。锁止位置应设计在机构越过死点或达到稳定支撑角之后，使作业人员能够清楚判断支腿是否完全到位。

　　在维护场景中，这类折叠支腿需要定期检查销轴开口销、螺纹段润滑情况、脚垫磨损和杆件变形。支腿承受偏载后，最容易出现铰接孔椭圆化、主梁弯曲和锁止件松脱，因此三维设计阶段应在这些位置预留检修空间，并让易损件具备可替换性。整体结构强调“行驶时收得拢、停放时撑得稳、调节时动作简单”，适用于轻型挂车、农用拖斗、设备转运拖车、露营挂车以及小型专用拖挂平台的支撑系统设计参考。
