七芯24伏拖车牵引连接插头

　　七芯牵引连接插头主要用于牵引车、挂车、房车、农用拖车和部分工程作业车辆之间的电气信号转接。车辆在拖挂状态下，制动灯、示宽灯、转向灯、倒车灯以及辅助供电回路需要通过可反复插拔的连接器完成跨车传输，插头本体承担定位、绝缘、防误插、机械锁紧和线束固定等功能。该类连接器在户外道路、港口堆场、农机转运和设备拖运场景中使用频繁，既要承受牵引过程中的振动，又要面对泥水、粉尘、温差和紫外线等环境因素，因此结构设计不能只关注孔位排布，还需要兼顾装配工艺、维护便利性和长期插拔可靠性。

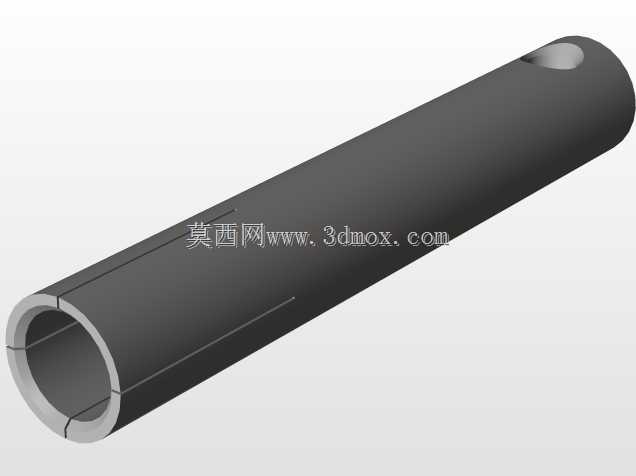

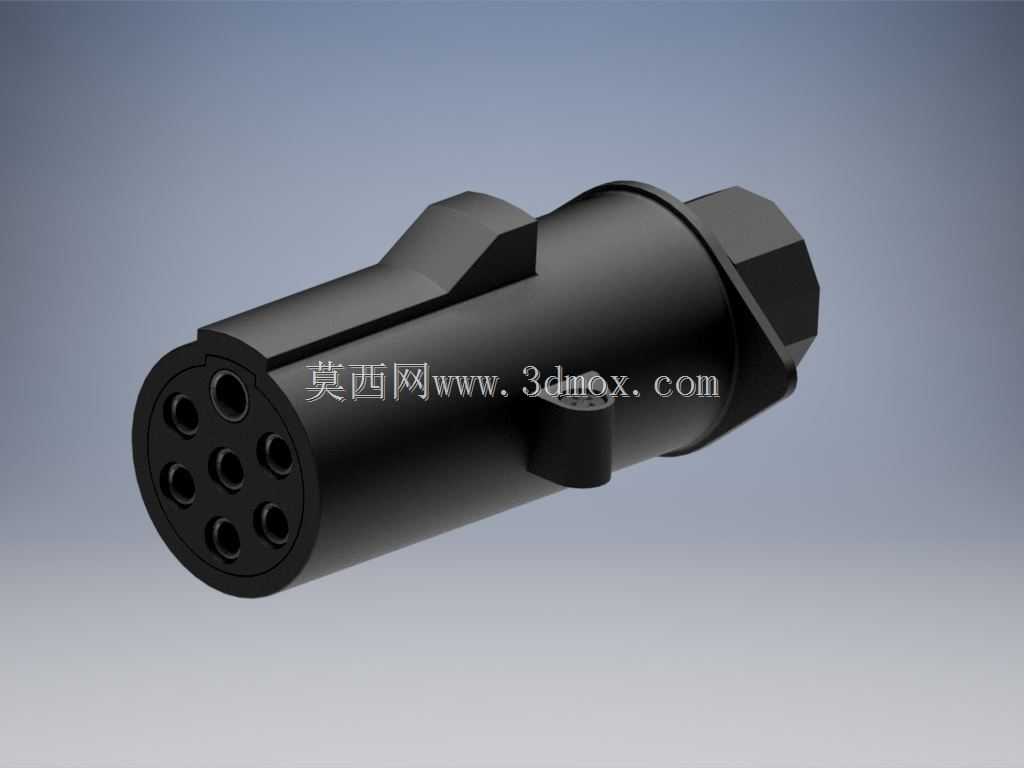

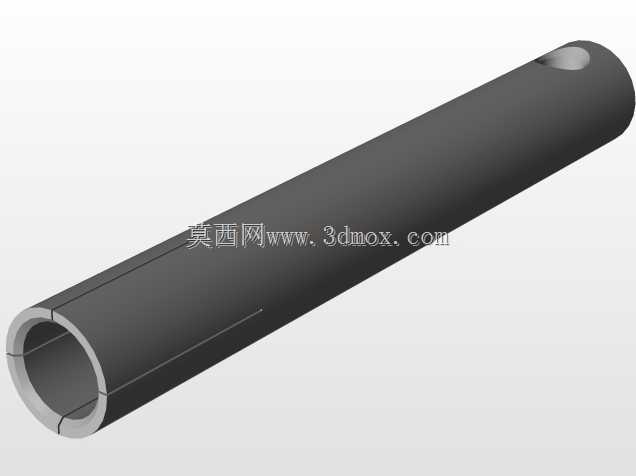

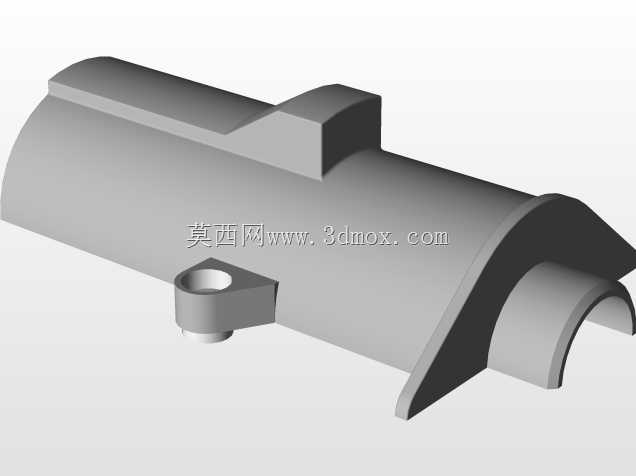

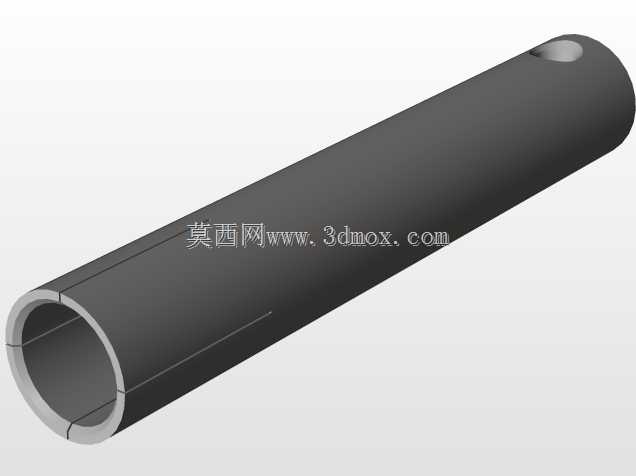

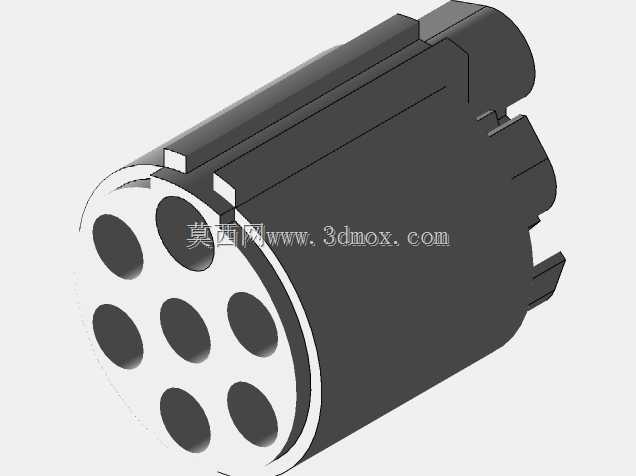

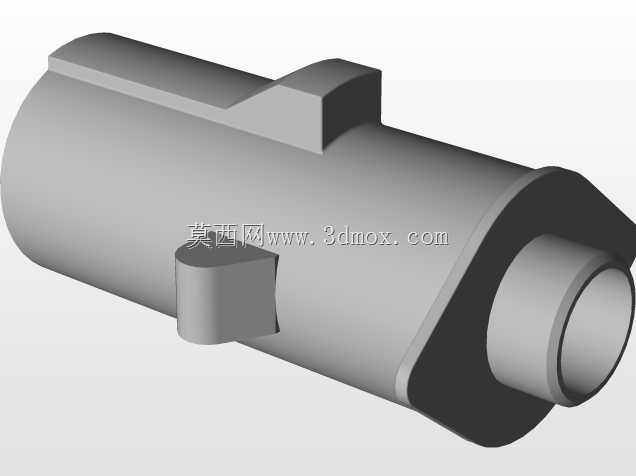

　　从端面结构看，插头采用七个圆形接触孔位，孔位围绕中心区域分布，能够在有限圆柱截面上布置多路信号回路。多孔非对称布局可形成明确的插接方向，降低维修人员在夜间或视线受限条件下反插、错插的概率。前端插孔区域略向内收拢，配合插座端的导向结构，可在对接初期先完成粗定位，再让插针与孔位逐步贴合，避免金属端子在偏斜状态下强行受力。圆柱主体外侧设置加强筋和侧向凸台，这些特征并非单纯造型：纵向筋条能够提高壳体抗弯能力，也便于手持旋转锁紧；侧向凸台可与插座卡扣或防转结构配合，限制连接器在车辆振动中自行松脱。

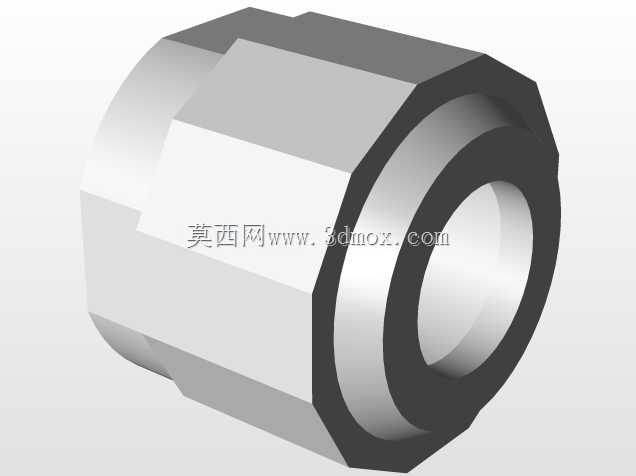

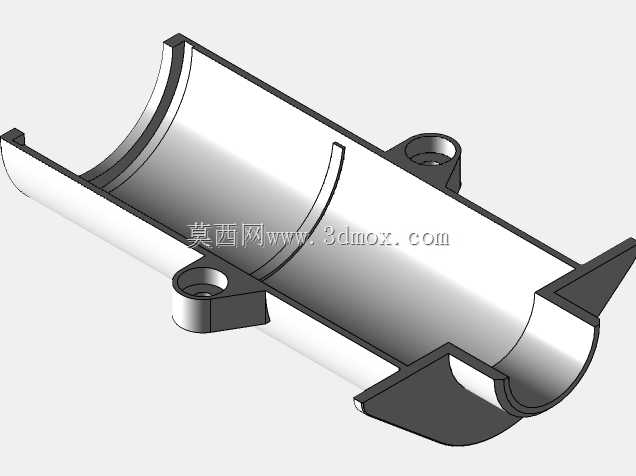

　　尾部采用六角形锁紧外形，适合使用标准扳手施加拧紧力矩，也能在手工装配时提供足够的握持面。该部位通常连接电缆护套、密封螺母或尾夹，作用是把线束拉力从端子转移到壳体上。若牵引车辆转向、倒车或挂车发生相对摆动，电缆会反复弯折，若拉力直接作用于插针根部，容易造成端子退针、接触电阻增大甚至断线。合理的尾夹结构可以夹紧电缆外护套，使插拔和拖挂振动产生的载荷集中在机械固定区域，而导电端子只负责稳定接触。壳体中部的小凸台可用于定位密封件、卡扣或挂装防丢附件，在三维建模时需要保留其与周边零件的间隙，不能将其简化为无关装饰。

　　外形尺寸方面，这类插头的主体呈细长圆柱状，前端插接段直径受七孔绝缘布局和孔间爬电距离约束，中段为手持与锁紧操作区域，尾部则根据电缆外径和密封压盖尺寸确定边界。安装时不仅要校核插头自身长度，还要预留手指或扳手操作空间，尤其是尾部螺母拧紧位置，不能被车架横梁、灯具支架或气制动管路遮挡。连接器装车后，电缆出线方向应形成自然弯曲半径，避免在插头根部形成锐角折痕；若安装空间狭窄，可通过调整支架角度或增加护套来缓解反复弯折。对接端面与插座轴线应尽量保持同轴，偏角过大不仅会增加插入力，还会使密封圈局部压缩不均，长期使用后出现进水隐患。

　　设计思路上，金属或高强度工程塑料壳体需要在强度与重量之间取得平衡。插头长期暴露在车外，表面磕碰难以避免，端部和棱边应避免薄壁尖角；孔位之间的绝缘壁需要满足24V低压系统的电气间隙要求，同时保留成型壁厚，防止注塑时出现缩痕或填充不足。锁紧区域的六角面宽度要兼顾扳手接触面积和整体外径，过小的受力面会导致维修时打滑，过大的外形则会增加与相邻部件干涉的风险。侧向防转结构应具有明确的导入斜面，使插头在接近插座时能够自动修正角度，而不是靠操作者强行对齐。

　　在实际拖挂电气系统中，七芯回路通常覆盖灯光信号和辅助功能，不同针脚的电流容量并不完全相同。建模时除了表现外部壳体，还应重视内部端子通道、密封圈槽、尾夹压紧面和卡扣配合面。插孔端面的孔位间距、孔口倒角和绝缘隔挡都会影响插座插针的进入路径；倒角过小会使对接卡顿，倒角过大则可能降低孔间隔离效果。外壳上的加强筋应从插接段向尾部连续过渡，在模具成型方向上尽量减少侧抽复杂结构，若必须设置侧向凸台，也要考虑拔模斜度和分型线位置，避免成品出现飞边影响装配。

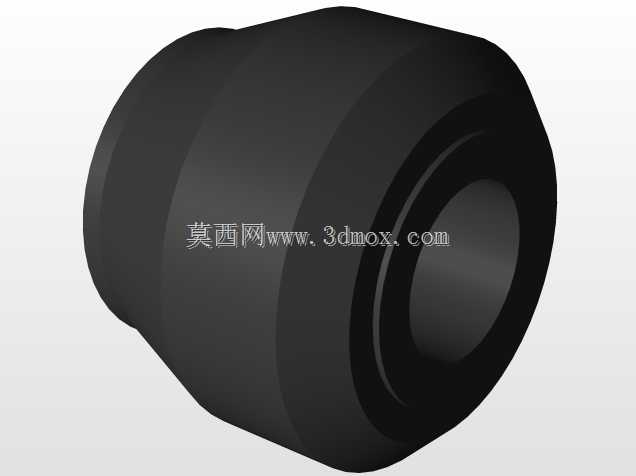

　　车辆运行时，插头与插座之间并非完全静止。牵引车加速、制动和转弯会让挂车相对牵引车产生摆动，连接器除了承受轴向插拔力，还会受到轻微扭转和横向牵拉。因此，壳体上的卡扣槽、防转凸台和尾部压盖都应按循环载荷思路设计，避免在薄壁截面处形成应力集中。密封结构通常布置在前端对接面和尾部电缆入口两处：前端防止雨水和灰尘进入接触腔，尾部防止水沿电缆护套内部渗入。三维布局时需要给橡胶密封圈留出均匀压缩量，槽底圆角、槽宽和装配间隙都应保持一致，过紧会增大插拔力，过松则失去防护效果。

　　从维护角度看，拖车连接器属于需要定期检查的易损部件。插头端面泥沙堆积、端子氧化、尾夹松动和电缆龟裂都会导致灯光信号中断。结构上采用可拆装尾部压盖，有利于更换密封圈、修整线束或重新压接端子；外观棱边则应尽量圆滑，减少检修时割伤手套或电缆的风险。对于结构设计人员，完成数模后应重点检查插接端外包络、六角锁紧区旋转空间、尾夹夹持范围、侧向凸台与插座锁扣的配合行程，以及电缆在极限转向角度下是否拉扯壳体。将这些边界条件在装配模型中同步验证，才能使七芯牵引插头不仅外观完整，也能在真实拖挂工况下稳定承担信号连接任务。
