拖车用加强型塑料铰链结构设计

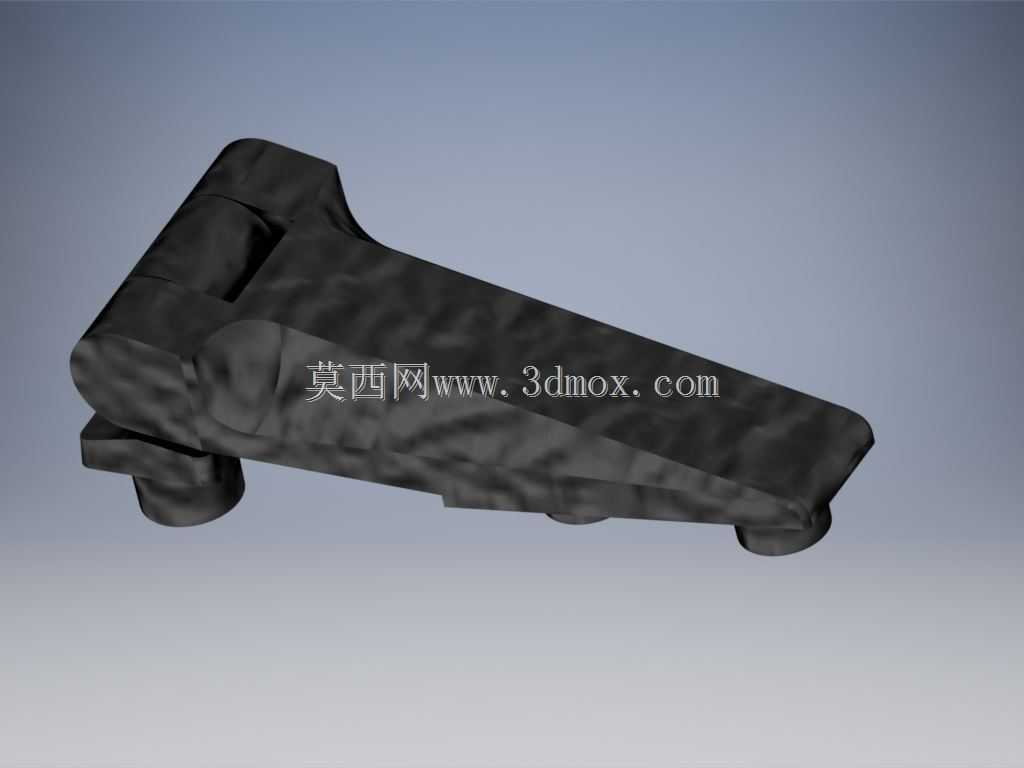

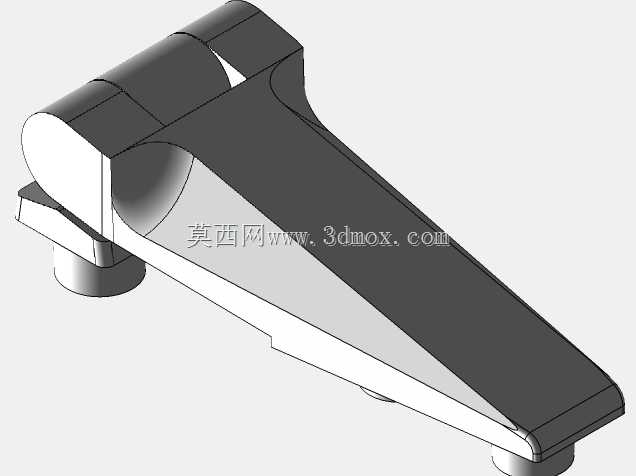

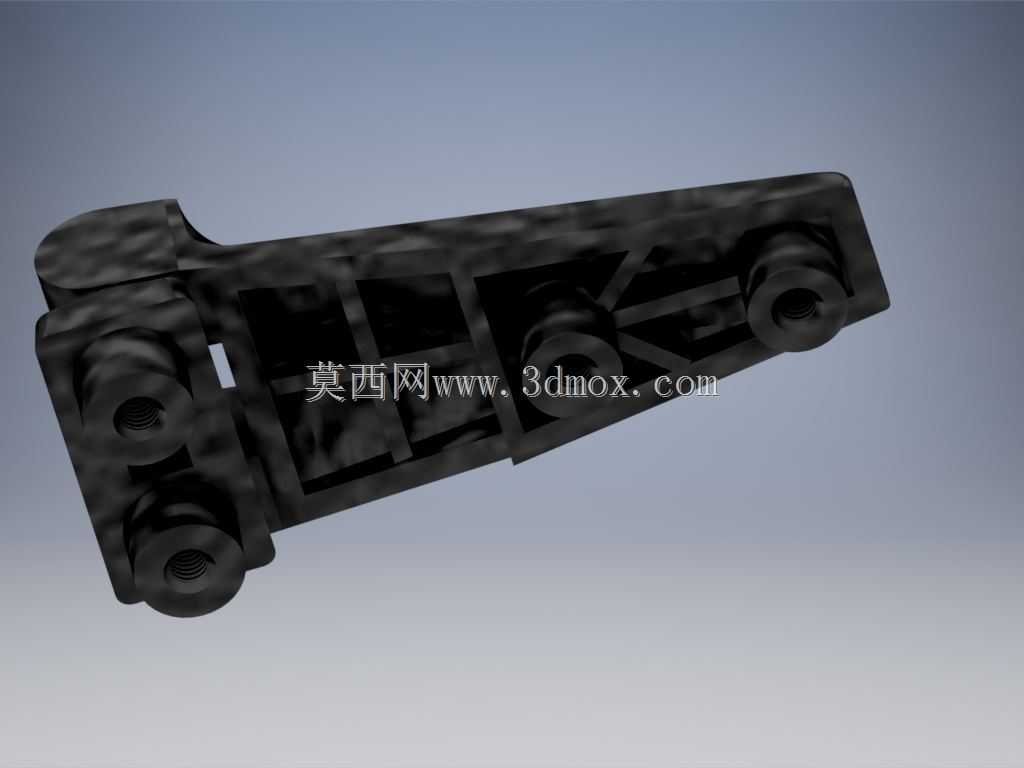

　　这款塑料铰链主要应用于小型拖挂设备的折叠部位连接，常见于户外露营折叠拖车、小型仓储周转拖斗、轻型农用挂具的可翻折侧板或折叠支架部位，承担铰接转动与结构支撑的双重作用，在日常使用中需要频繁承受开合动作的往复载荷，同时要适配户外工况下的温湿度变化、轻微粉尘与泥水侵蚀的使用环境。从结构设计来看，整体采用长条形悬臂式布局，主体为玻纤增强注塑成型，内部设置了纵横交错的加强筋结构，筋板厚度均匀控制在2.5mm左右，既避免了注塑过程中的缩痕缺陷，又能在不显著增加整体壁厚的前提下大幅提升结构的抗弯抗扭性能，应对拖车侧板开合过程中产生的侧向冲击力。铰链的固定端设置了四个同轴度公差控制在0.1mm以内的安装孔位，孔位内嵌金属衬套，

　　避免塑料本体直接受螺栓锁紧力产生蠕变失效，安装孔的中心距按照通用小型拖车的侧板安装基准设计，能够直接适配市面上多数轻型折叠拖车的侧板安装位，不需要额外改制安装支架。转动端采用一体化的铰接轴套结构，轴套内壁预留了润滑脂存储槽，在装配时填充低温润滑脂后，能够在-20℃到60℃的环境温度区间内保持顺畅的转动阻尼，不会出现低温卡滞或者高温阻尼失效的问题，铰接部位的开合角度设计为0到110度，刚好匹配拖车侧板翻折卸货、折叠收纳的行程需求，同时在转动极限位置设置了一体化的限位挡边，不需要额外加装限位块，减少装配工序。从安装边界来看，铰链整体的安装平面平面度公差控制在0.2mm以内，安装后与被连接件的贴合面间隙不超过0.15mm，

　　避免长期使用过程中因为贴合不实产生的振动异响，固定端的沉头孔深度按照标准M5内六角螺栓的头部尺寸设计，装配后螺栓头部完全沉入孔内，不会突出表面刮擦货物或者操作人员。设计过程中充分考虑了注塑工艺的可行性，所有转角位置都设置了R0.8到R1.5的圆角过渡，避免应力集中，同时拔模斜度统一设置为1.5度，方便注塑生产时的脱模，减少生产过程中的不良率。在实际使用场景中，这款铰链不需要额外的金属加固件，依靠自身的加强筋结构就能满足轻型拖车额定载荷下的结构强度要求，相比传统的金属冲压铰链，整体重量降低40%以上，同时具备更好的耐锈蚀性能，不需要额外做表面喷涂处理，在户外长期使用也不会出现锈迹污染货物的问题。针对拖车使用中可能出现的意外冲击，

　　铰链的受力薄弱位置都做了加厚处理，在筋板与主体壁面的连接处设置了三角加强块，能够将局部集中应力快速分散到整个主体结构上，避免单点受力过大产生断裂。在装配逻辑上，这款铰链采用对称式安装孔设计，左右侧板可以通用同一款铰链，减少备件的种类，降低后期维护的备件储备成本，铰接部位的轴套采用间隙配合设计，长期磨损后可以快速更换销轴，不需要整体更换铰链，降低全生命周期的使用成本。
