本田B系列手动变速器主轴轴承结构

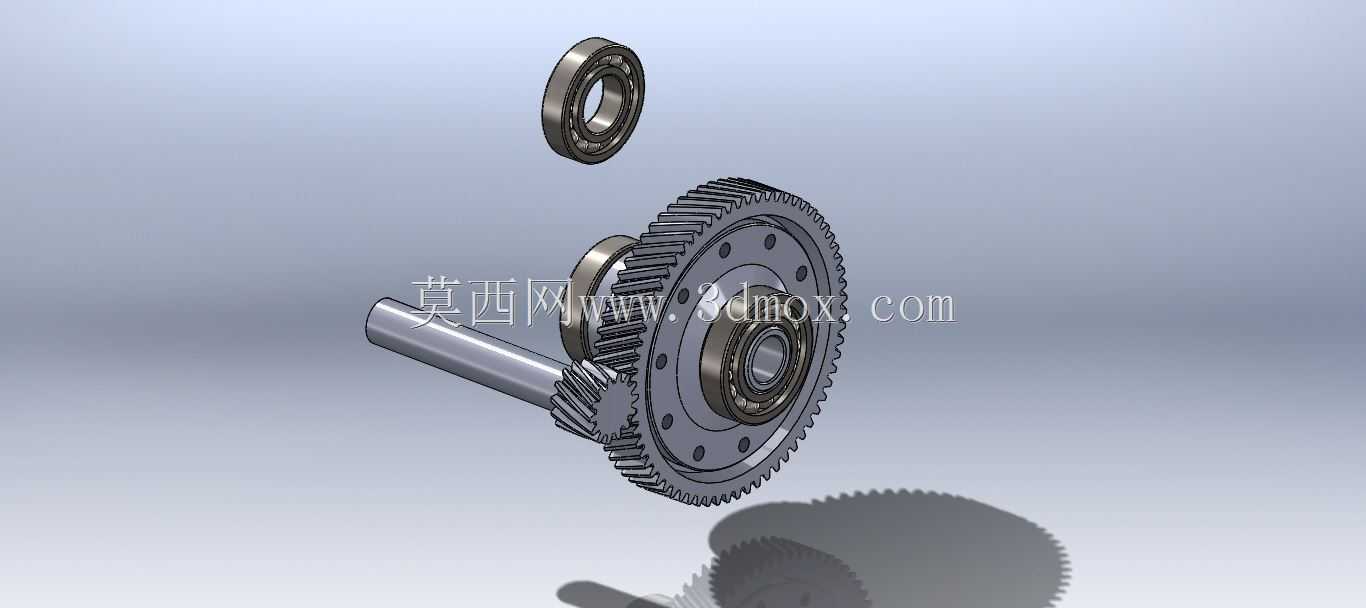

该结构面向横置前驱手动变速器的核心传动承载需求，适配民用性能取向车型的动力传输场景，主要承担输入轴与主轴之间的旋转支撑、轴向与径向载荷承载作用，是保障变速器换挡平顺性、传动效率与高速运转稳定性的关键零部件。在实际装车应用中，该轴承安装于变速器主轴靠近常啮合齿轮的轴颈位置，外圈与变速器壳体的轴承座孔过盈配合，内圈与主轴轴颈过盈贴合，一侧通过轴肩实现轴向定位，另一侧配合卡簧或止推垫片限制轴向窜动，能够在发动机大扭矩输入、频繁换挡带来的冲击载荷、不同转速区间的持续运转工况下，保持主轴的旋转精度，避免轴系出现偏摆、异响或过度磨损。从设计思路来看，该轴承选用深沟球轴承结构，兼顾径向承载能力与一定的双向轴向承载能力，适配手动变速器主轴同时承受齿轮啮合径向力、斜齿轮传动产生轴向分力的受力特点；轴承的游隙经过针对性匹配，既避免冷态下运转卡滞，也防止热态膨胀后出现过大间隙，配合两侧的密封结构可阻挡变速器内的齿轮油杂质进入滚道，同时维持轴承内部润滑脂的留存，延长使用寿命。从安装边界来看，轴承的内径与主轴对应轴颈采用基孔制过渡配合，外径与壳体座孔采用基轴制过渡配合，轴承宽度匹配壳体座孔的深度与轴肩的定位尺寸，安装后轴承端面与相邻同步器齿毂、齿轮端面预留有符合设计规范的轴向间隙，避免轴系运转时出现运动干涉；轴承的滚道经过淬硬处理，滚动体采用高精度轴承钢加工，保持架的结构设计适配高转速下的动平衡要求，能够在车辆全速段行驶过程中稳定支撑主轴运转，保障各挡位齿轮的啮合精度，降低传动过程中的动力损耗，减少换挡过程中的齿轮冲击，为变速器的可靠运行提供基础支撑。
