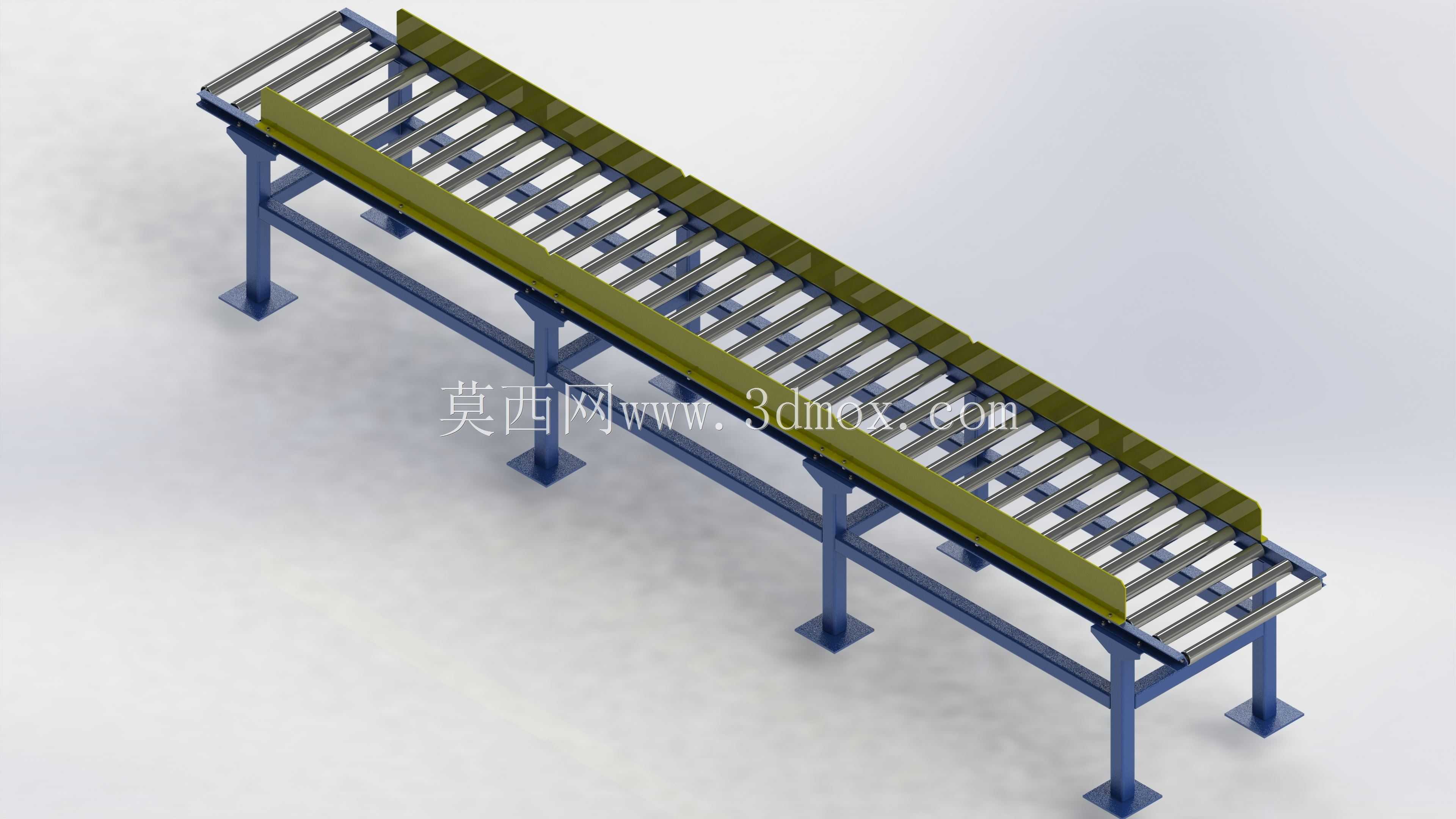

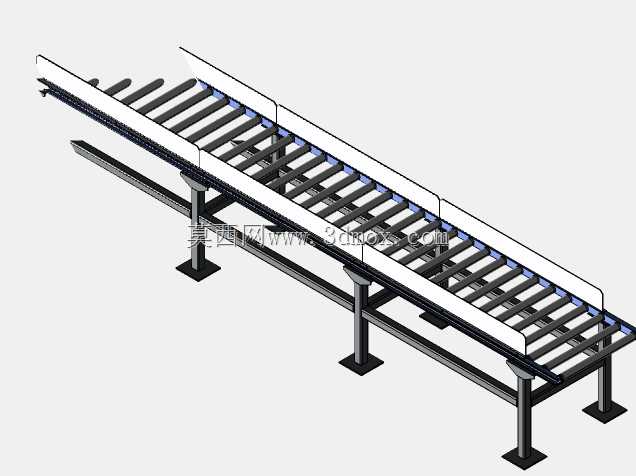

带侧挡边4.5米长辊道输送设备结构

这款辊道输送设备主要面向生产制造车间的工序间物料转运、仓储物流的托盘类货物输送、加工生产线的工件流转场景设计，可适配箱体类、托盘类、规则型材类工件的水平输送需求，能够衔接不同加工工位、分拣工位与仓储装卸区域，替代人工搬运完成长距离的物料定向输送，降低车间物流转运的人力成本，提升生产流转的连贯性。设备主体采用多组平行排布的钢制辊子作为承载输送面，单根辊子两端通过轴承座固定在两侧机架上，辊子间距经过匹配计算，可避免输送过程中工件卡滞、下陷，保障输送过程平稳顺畅；设备单侧设置通长的橄榄绿色侧挡边结构，可对输送过程中的工件进行侧向限位，避免工件在输送过程中因惯性偏移、掉落，尤其适配长条形工件的定向输送需求，防止工件跑偏剐蹭周边设备。设备的支撑结构采用方管焊接成型的分体式支腿，每个支腿底部配置方形安装底板，可通过膨胀螺栓与地面完成固定，保障设备运行过程中的结构稳定性，支腿排布间距结合机架承重能力设计，可避免长距离输送时机架出现下挠变形。设计过程中优先考虑了设备的模块化适配性，机架采用标准型材焊接成型，可根据现场输送距离需求进行多段拼接，也可根据输送工件的重量调整辊子的直径、壁厚与排布间距，侧挡边的高度可根据输送工件的侧边高度进行适配调整，既能够满足常规轻型工件的输送需求，也可通过结构参数调整适配中等重量的工业工件输送。设备整体长度为4.5米，输送面宽度适配常规工业托盘与标准箱体的尺寸，安装时需保障支腿底板与地面贴合平整，调整整体机架的水平度，避免辊子倾斜导致工件输送过程中出现偏斜，设备安装边界需预留两侧检修空间，方便后期对辊子轴承进行维护更换，也便于清理输送过程中掉落的碎屑杂物。该辊道结构可搭配动力驱动组件实现动力输送，也可作为无动力辊道依靠工件重力或人力推送完成输送，适配不同自动化程度的生产场景需求。
