涂装线弹簧压紧式双滚轴输送辊结构

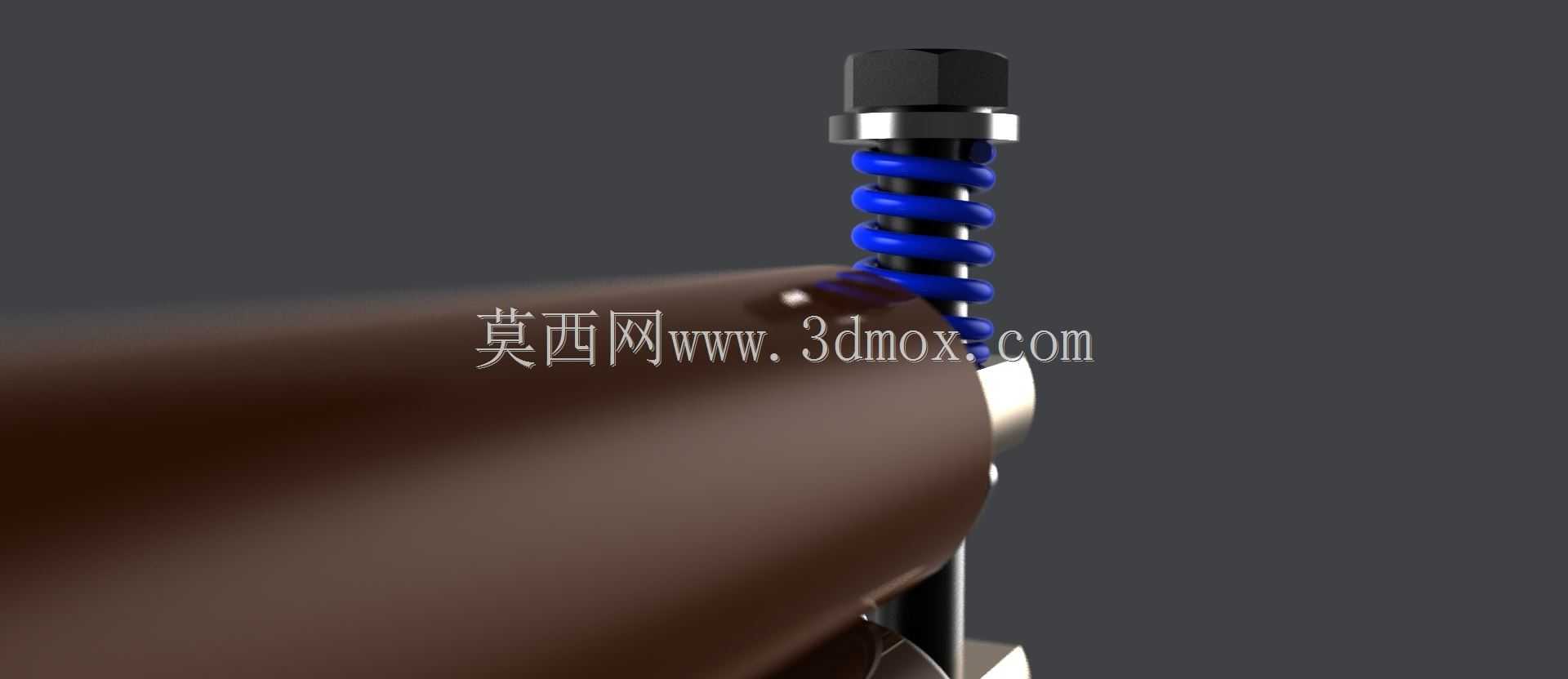

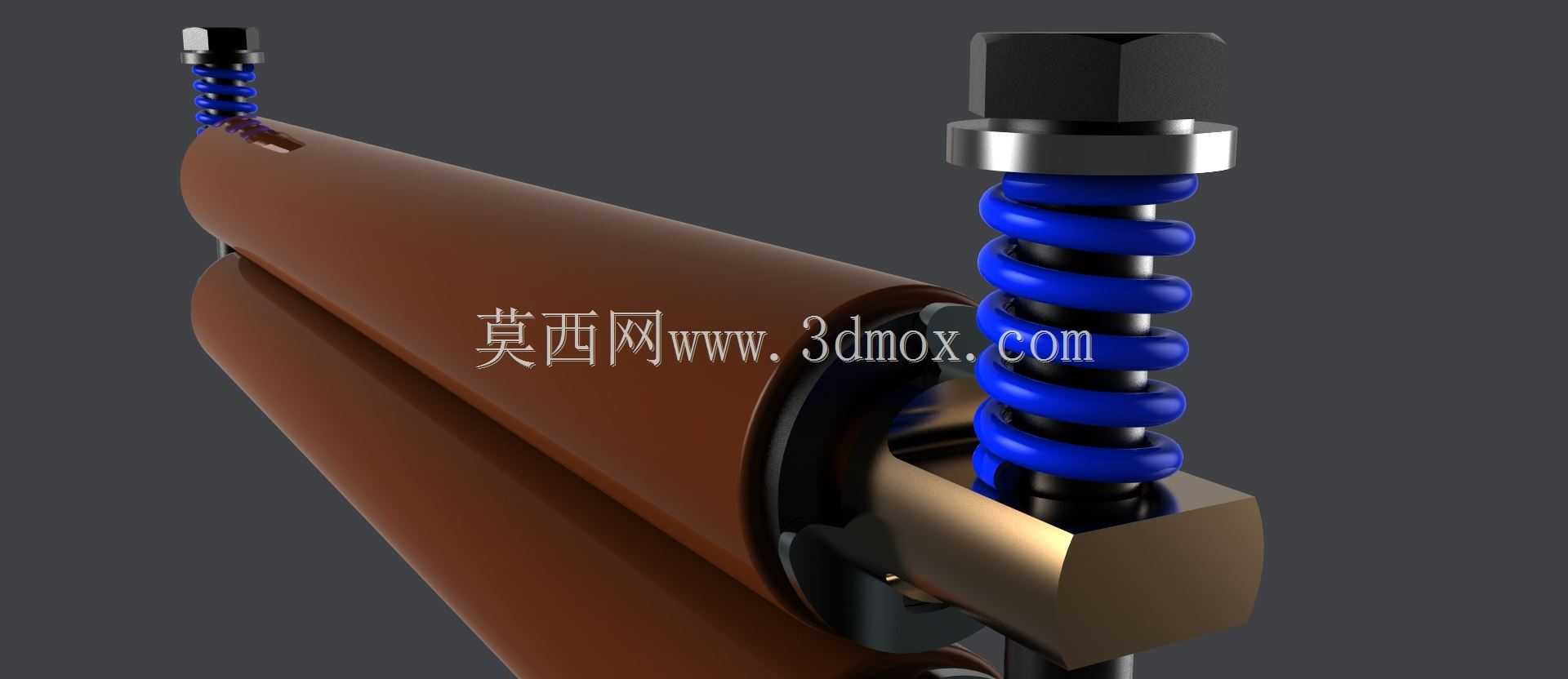

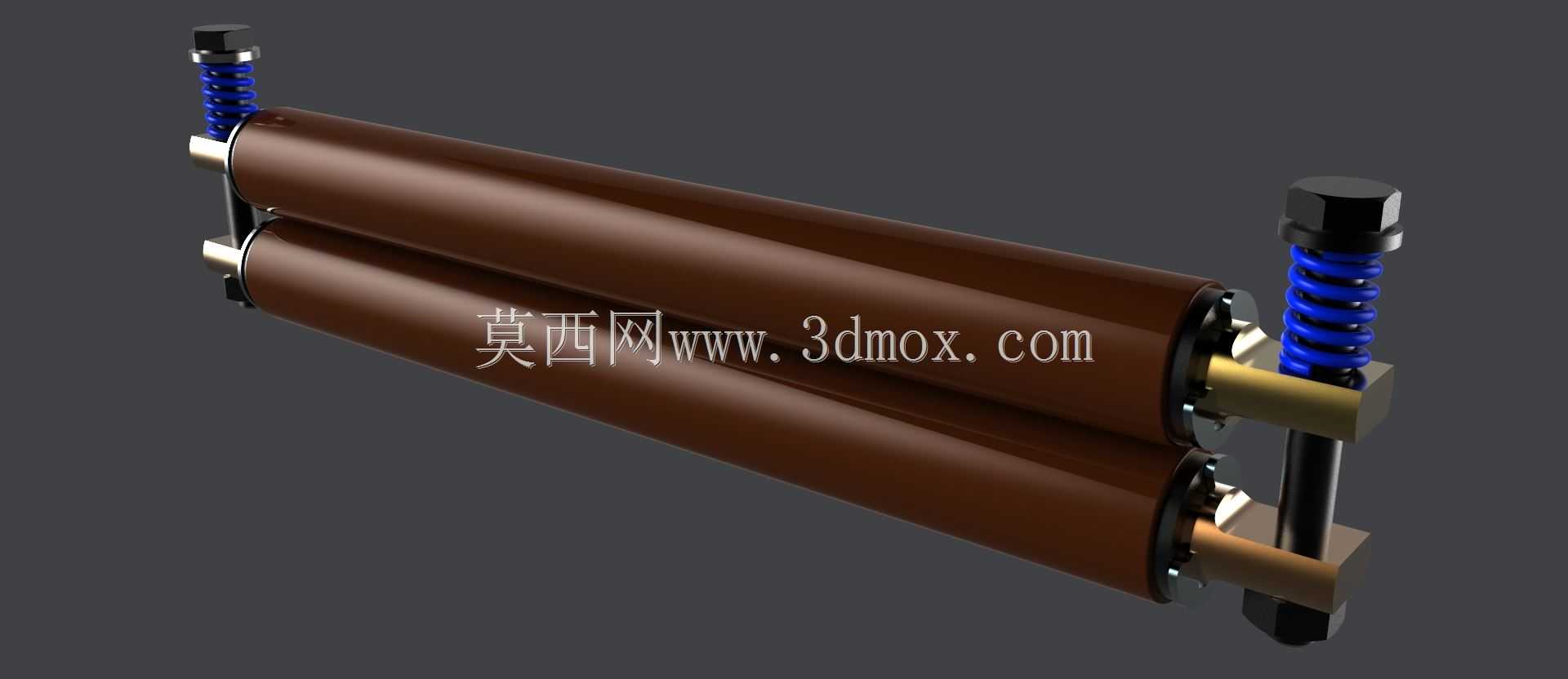

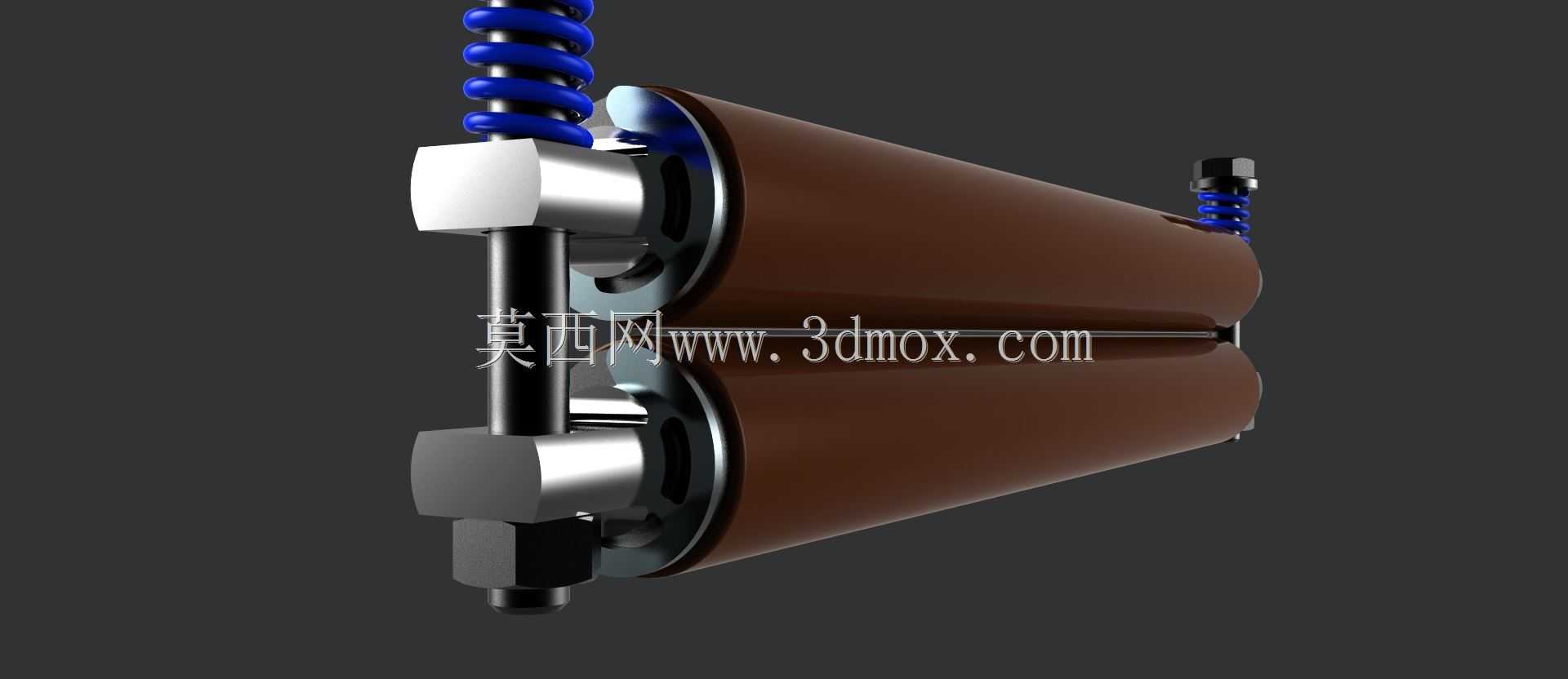

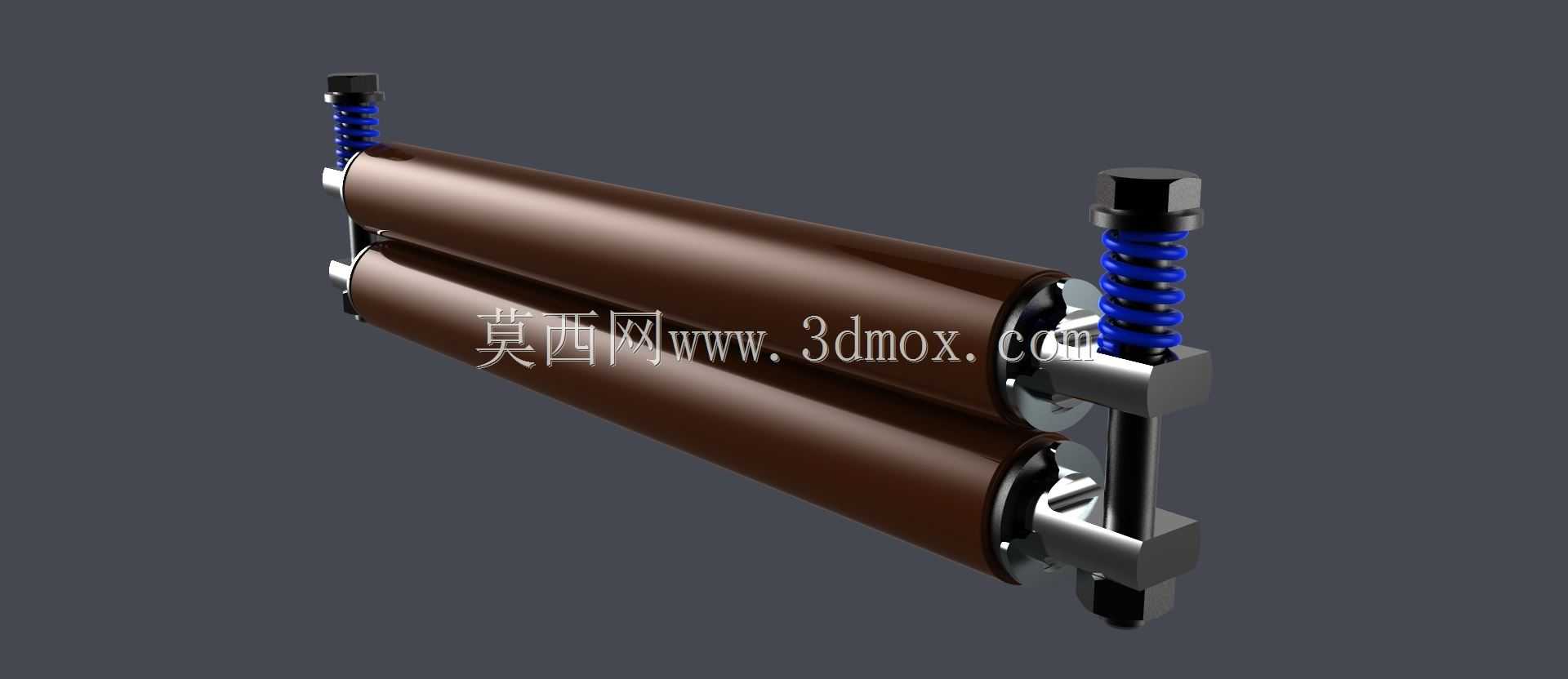

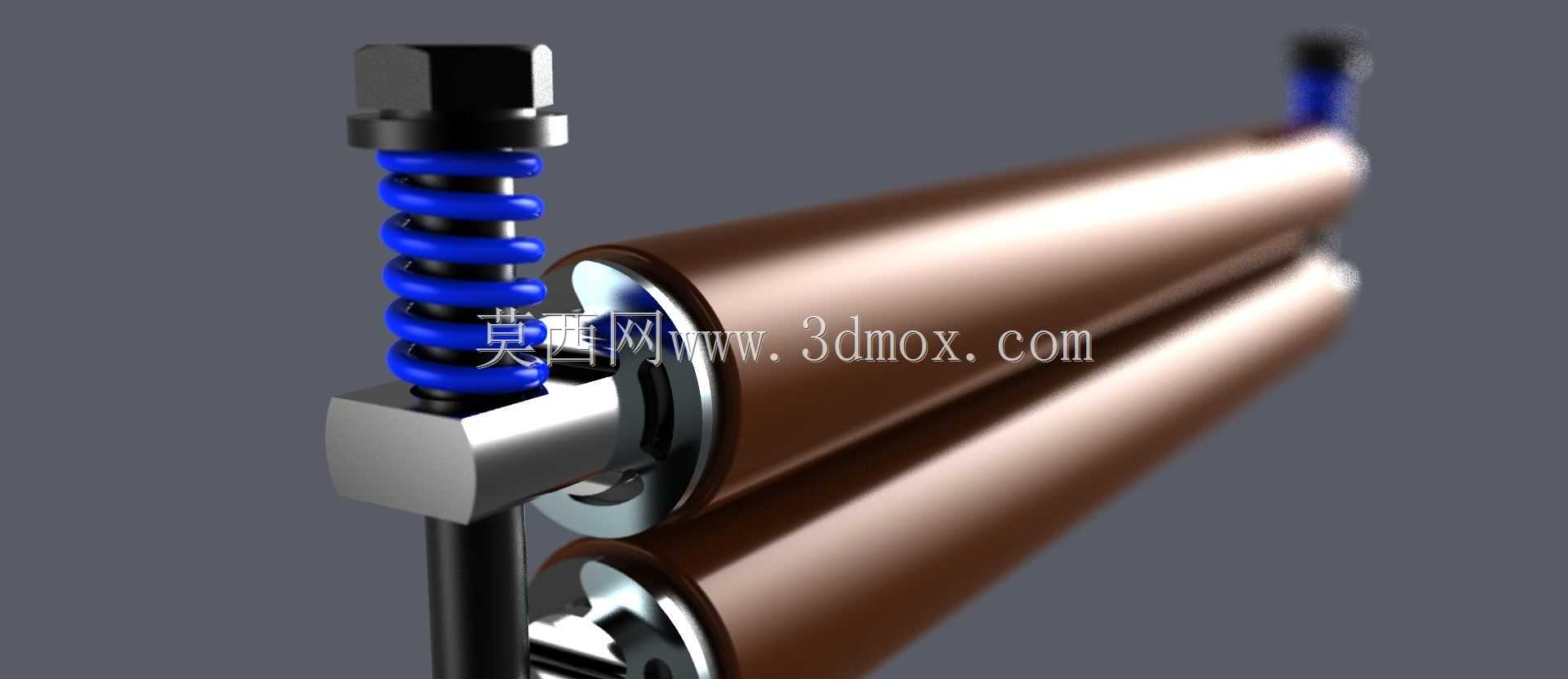

该结构为涂装生产线专用的压紧输送双辊组件，主要应用于金属板材、带材表面涂装工序的物料输送环节，在连续式涂装作业线中承担工件平稳输送、压紧贴合的核心作用，可适配卷材涂装、平板件喷涂、电泳前处理等多道工序的物料传输需求，能够在工件经过涂覆工位时提供稳定的夹持输送力，避免工件因输送速度波动、辊面摩擦力不足出现偏移、打滑、翘边问题，保障涂层涂覆厚度均匀、表面无擦痕。整套组件采用平行双辊对置布局，两根金属辊筒采用高精度冷拔无缝钢管加工成型，辊面做精磨抛光处理，表面粗糙度控制在合理区间，既能够减少辊面与工件背面的接触印痕，也可避免辊面残留漆渣刮伤已完成涂覆的工件表面。辊筒两端配置高精度深沟球轴承作为转动支撑，轴承座采用侧装式滑块结构，可沿机架导向槽做垂直方向的滑动调整，上辊的压紧端配置圆柱螺旋压缩弹簧与锁紧调节螺栓，通过调整螺栓的锁紧行程即可改变弹簧预压缩量，进而灵活调整两辊之间的压紧夹持力，可适配0.2mm到3mm厚度范围内的不同金属板材、非金属板材输送需求，针对不同厚度、不同材质的工件无需更换辊组，仅需微调螺栓即可获得合适的压紧力，大幅降低产线换型调整的时间成本。设计过程中充分考虑涂装车间的恶劣作业环境，弹簧、螺栓、轴承座等外露金属件均做镀锌钝化防锈处理，辊筒端面设置密封端盖，可阻挡漆雾、粉尘、水汽进入轴承内部，延长转动部件的维护周期。安装层面，整套辊组采用侧挂式安装结构，安装基准面为机架两侧的垂直导向立面，辊筒的轴向安装尺寸可根据产线幅宽灵活调整，单组辊组的安装预留空间仅需满足辊筒直径加弹簧调节行程的垂直高度即可，无需额外预留大型安装基座，可直接适配现有常规涂装线的机架安装孔位，改造替换成本极低。辊筒的转动端可通过链轮、同步带轮与产线主驱动系统连接，输送速度可与整条涂装线的作业速度保持同步，避免出现速度差导致的工件表面擦花问题，弹簧压紧结构具备自适应补偿能力，当工件存在局部厚度公差波动时，弹簧可自动伸缩调整辊间距，始终保持稳定的夹持力，不会出现局部压力过大压伤工件、或是压力不足导致打滑的问题，有效提升涂装工序的成品合格率。
