卧式液压起重千斤顶结构设计

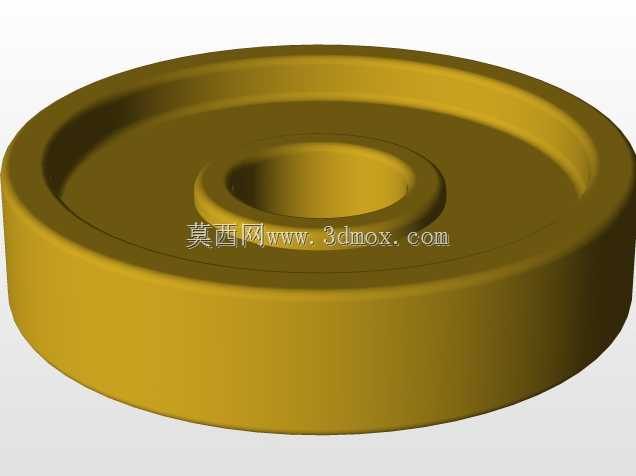

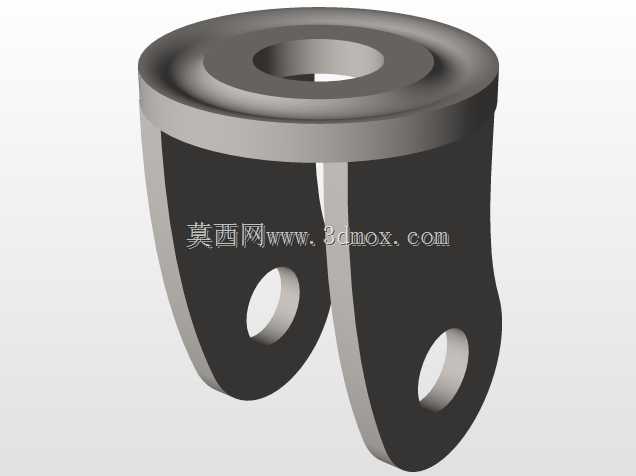

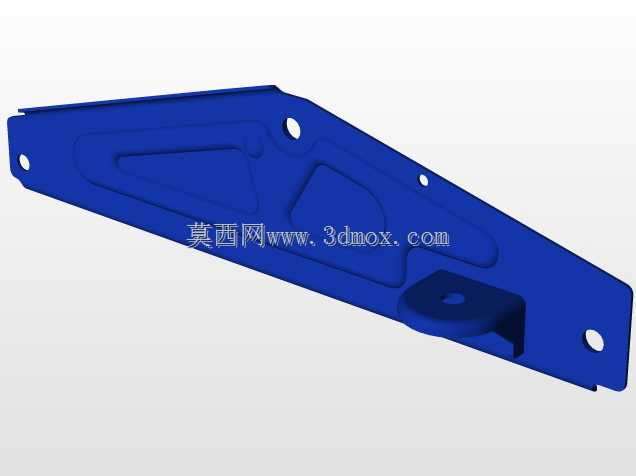

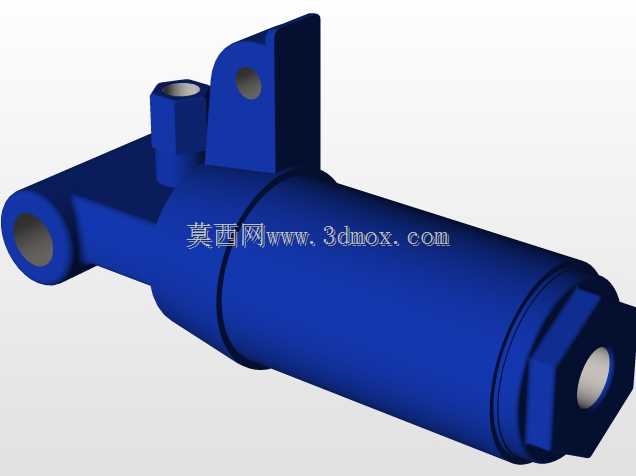

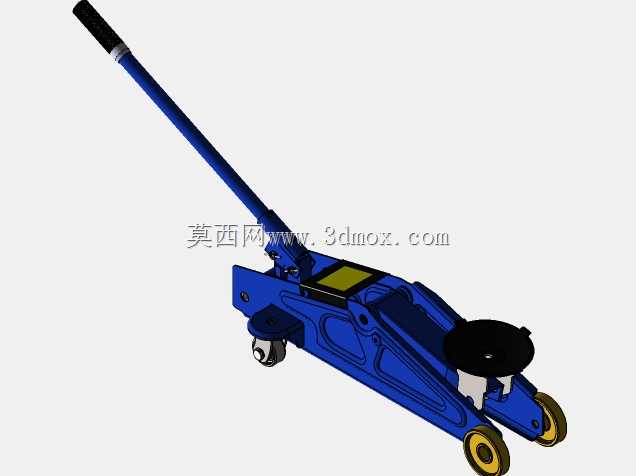

这款卧式液压千斤顶是面向汽修维保、小型设备起重移位场景设计的手动液压起重工具，核心应用于乘用车维修换胎、底盘检修时的车辆举升作业，也可用于生产车间内小型重型设备的位置微调、重物抬升辅助安装等场景，相比传统立式千斤顶，卧式结构的低重心设计让作业过程更稳定，适配家用轿车、SUV等多数民用车辆的底盘离地间隙，不会出现立式千斤顶容易顶歪、侧翻的安全隐患。从功能特性来看，该设备依靠手动压杆驱动内部液压柱塞做功，通过液压油的压力传递实现小输入力到大顶升力的转换，长压杆的杠杆设计进一步降低了操作力度，普通操作人员无需额外辅助工具即可完成举升操作；前端的万向转向轮搭配后部的承重行走轮，让设备在平整地面可以轻松推移对位，无需人力搬抬调整位置，顶部的圆形承重托座带有防滑限位结构，举升时可以贴合车辆底盘的指定承重筋位，避免托举过程中出现滑脱风险，设备自带泄压回落结构，可通过微调泄压阀开度控制重物下降速度，保障回落过程平稳可控，不会出现重物骤降的危险。在设计思路上，整体采用一体化冲压焊接的主体承力结构，主体壳体既作为液压油的储油腔，也作为整个设备的承力框架，减少了额外连接件带来的结构冗余与强度薄弱点；内部液压回路采用单向阀组设计，压杆下压时液压油单向进入顶升油缸实现柱塞伸出，松开压杆时单向阀锁止油路保持顶升位置，不会因为负载压力出现自动回落，泄压阀采用螺纹微调结构，可精准控制回油流量，适配不同作业场景下的回落速度需求；压杆采用分段式设计，闲置时可将压杆下压贴合主体，减少设备整体存放占用空间，托座下方的柱塞部位设置了防尘护套，避免车间、车库内的灰尘砂砾进入液压油缸磨损密封件，延长设备的密封使用寿命。从安装与尺寸边界来看，该设备整体最低高度适配普通家用轿车的底盘间隙，无需额外垫高即可推入车辆底盘下方，最大顶升高度满足乘用车轮胎离地的检修需求，整体长度控制在常规车库、维修工位的操作空间范围内，推移转向时所需的操作半径小，即使在狭小的家用车库、紧凑型维修工位内也能灵活操作；设备的承重支点分布经过优化，承重轮与万向轮的支撑跨度足够，举升到最大高度时整体重心依然落在支撑轮的支撑三角形范围内，不会出现侧倾风险，所有活动连接部位都预留了润滑注油位置，日常维护时只需定期给铰接点、轮轴加注润滑脂，定期检查补充液压油即可长期稳定使用，无需复杂的拆解维护。
