山地自行车螺旋弹簧式后减震装置结构设计

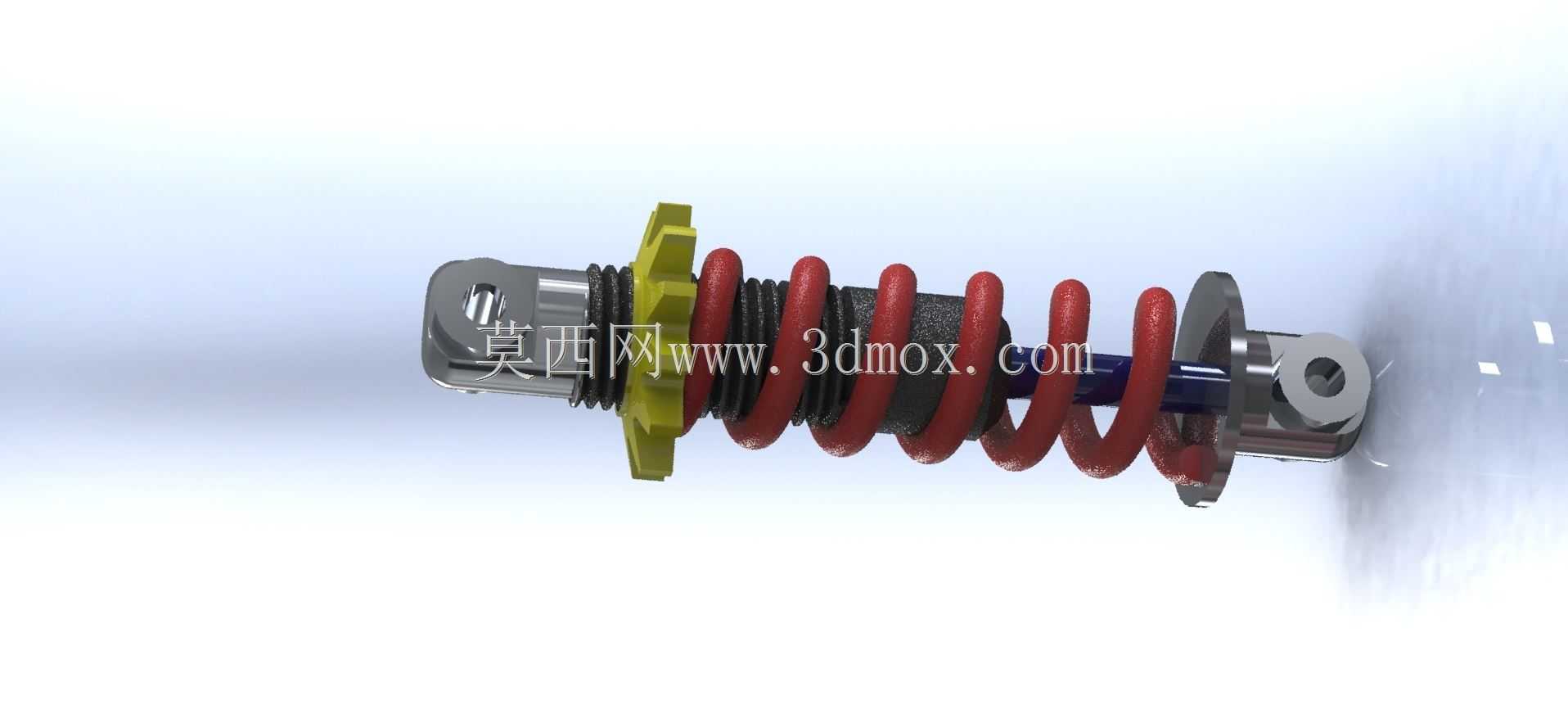

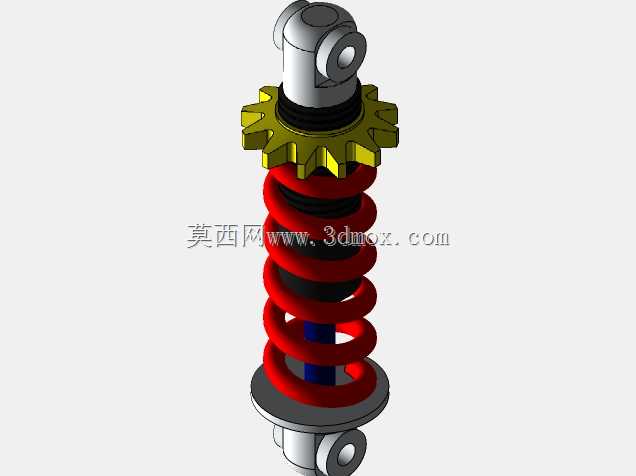

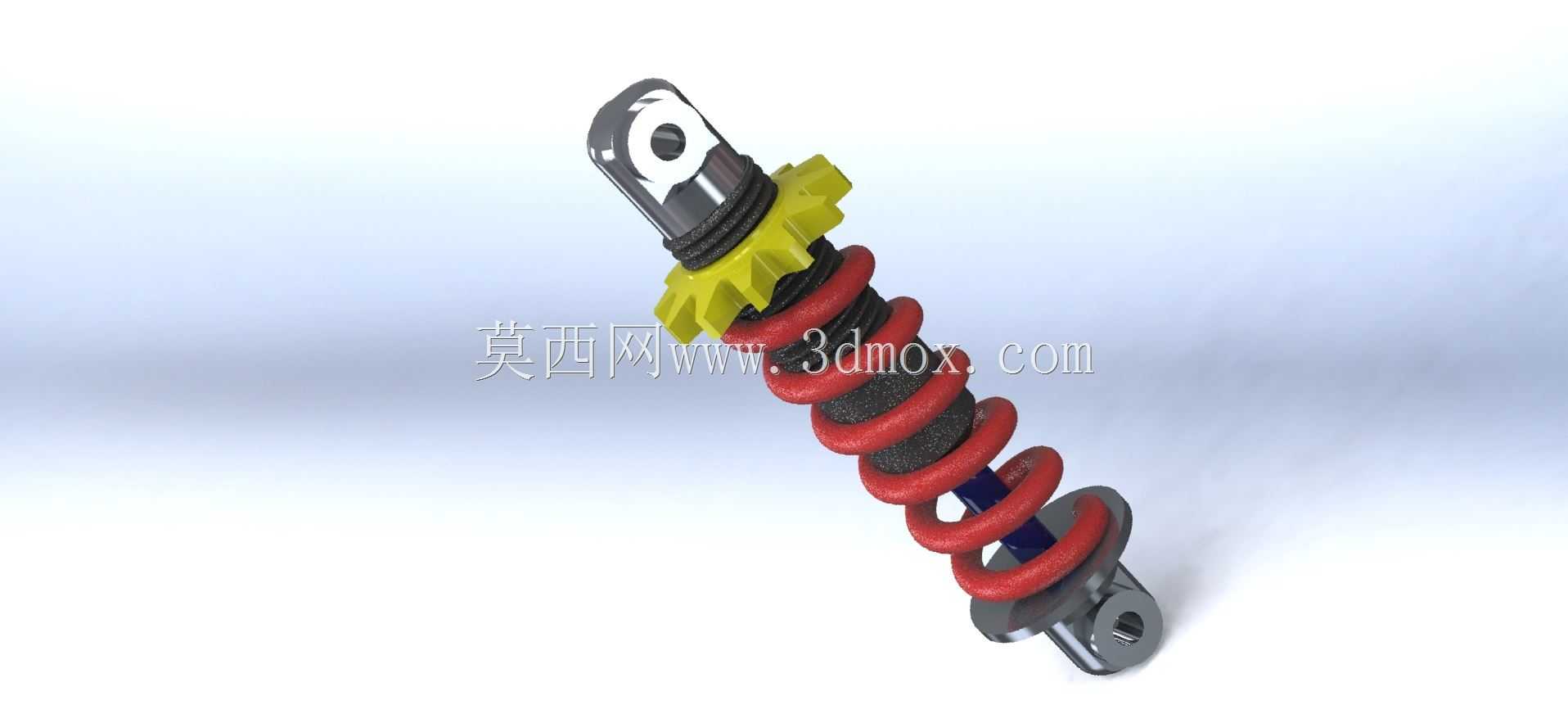

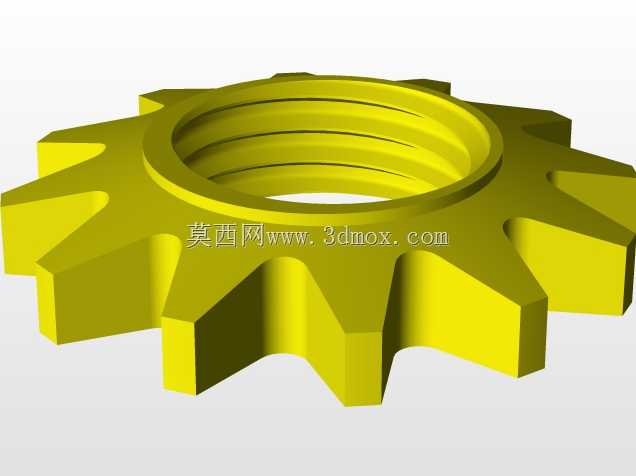

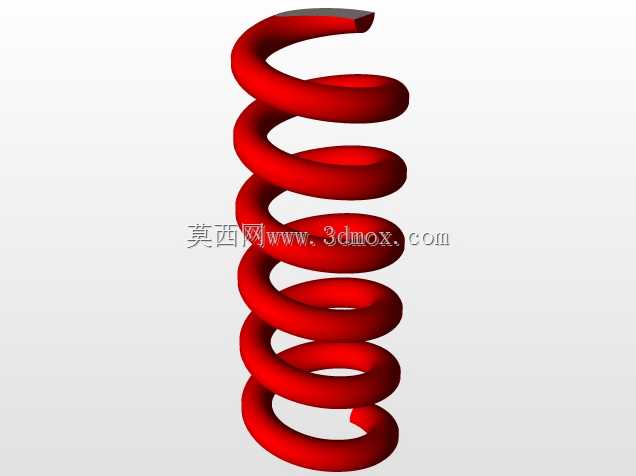

这款减震装置主要应用于山地自行车、越野自行车以及城市通勤减震自行车的后悬挂系统中，安装在车架后三角与主车架的连接点位，是骑行过程中缓冲路面冲击的核心功能部件。在实际骑行场景中，当车辆经过坑洼路面、碎石路段、减速带或者落差较小的飞包落地时，该装置能够快速吸收路面传递到车轮的竖向冲击力，避免刚性冲击直接传递到骑行者的腰臀部位，大幅降低长时间骑行的疲劳感，同时能够保证车轮在颠簸路段始终贴合地面，提升轮胎抓地力，避免骑行过程中出现车轮打滑、失控的风险，既可以提升越野骑行的操控安全性，也能优化日常通勤的骑行舒适度。从功能特性来看，这款减震装置采用螺旋弹簧作为核心弹性承载部件，搭配阻尼结构实现冲击能量的耗散，弹簧外侧设置有防护套结构，能够阻挡骑行过程中飞溅的泥水、沙尘进入阻尼芯轴部位，避免沙尘磨损密封件导致减震漏油、阻尼失效的问题；上下两端采用吊耳式铰接安装结构，铰接孔内可镶嵌耐磨衬套，既能够适配车架安装点位的摆动角度，也能降低长期使用过程中的铰接磨损量，延长部件的整体使用寿命；装置中部设置的调节齿圈结构，可通过旋转调整弹簧预压量，适配不同体重骑行者的使用需求，也能根据骑行路况调整减震的软硬程度，满足平路高速骑行、越野颠簸骑行等不同场景的调校需求。在设计思路上，这款减震装置优先考虑了轻量化与结构强度的平衡，主体金属部件采用高强度合金材质加工，在保证冲击承载能力的前提下尽可能降低部件自重，避免增加整车的额外重量；整体结构采用同轴式布局，弹簧、阻尼芯、安装吊耳保持同一轴线，受力过程中载荷沿轴向传递，不会出现偏载力矩导致的部件卡滞、异常磨损问题；外形尺寸方面，该减震器的安装孔距适配常规硬尾改软尾车架、入门级软尾山地车的安装边界，整体外径控制在合理范围内，不会与车架后叉、牙盘、变速管线等周边部件发生运动干涉，安装时仅需将上下吊耳对准车架安装位，穿入固定销轴即可完成装配，不需要对原车车架进行额外的打孔、改装操作，适配性较强。
