汽车悬架连接球头结构三维设计

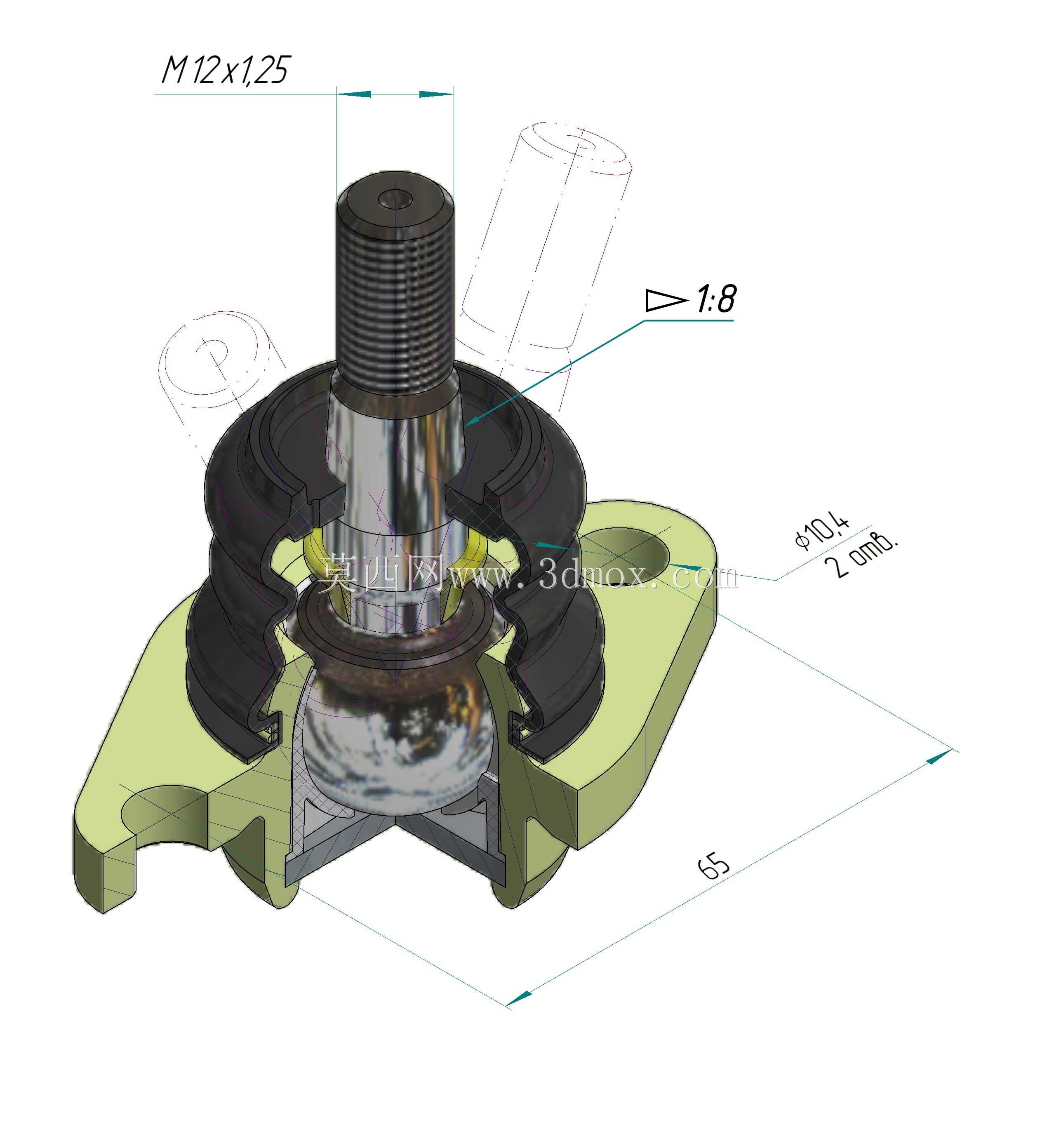

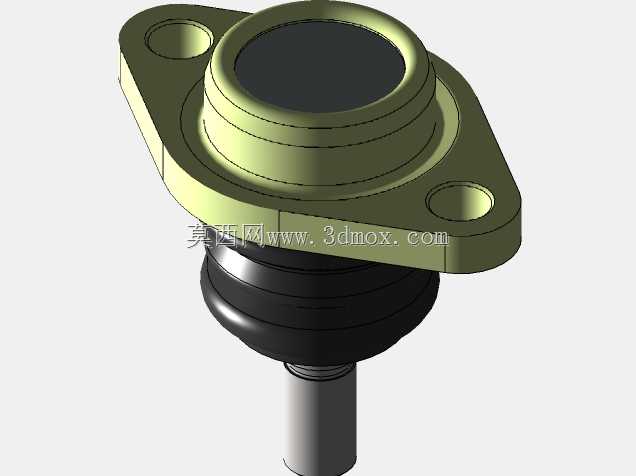

该球头结构是汽车底盘悬架系统中的核心铰接连接部件，主要应用于乘用车辆、轻型商用车辆的悬架控制臂与转向节连接位置，同时也可适配部分工程机械操纵机构的铰接点位，承担着传递多向载荷、实现多角度摆动与转动自由度的核心作用，能够在车辆行驶过程中缓冲路面冲击，同时保证车轮跳动、转向动作的顺畅实现，避免运动干涉。从功能特性来看，该球头采用球铰式核心结构，内部球头销与球座形成球面配合，可实现绕球心的多自由度偏转，适配悬架上下跳动、转向时的角度变化需求；外部设置多层波纹式防尘护套，能够阻挡泥沙、水渍、粉尘进入球铰摩擦副，延长部件使用寿命；安装法兰采用三角式固定结构，配合两个安装孔实现与悬架摆臂的牢靠固定，避免连接松脱。设计过程中，首先明确了部件的载荷边界，需要同时承受垂向、纵向、侧向的交变冲击载荷，因此球头销采用一体式杆部设计，上端设置M12×1.25的细牙螺纹段，用于和转向节或其他连接部件锁紧固定，细牙螺纹的自锁性能更好，适合振动工况下的连接需求；球头销与球座的配合面采用高精度球面设计，保证转动顺滑无卡滞，同时预留合适的配合间隙，避免温度变化导致的卡滞或旷量过大；防尘罩采用耐油橡胶材质的波纹结构，既可以跟随球头销的摆动产生形变，又能始终保持密封状态，护套两端分别卡接在球头销杆部和壳体上，密封可靠性强。从安装边界与尺寸来看，该球头的安装法兰总宽度为65mm，法兰上的安装孔直径为10.4mm，适配M10规格的安装螺栓，安装孔周边设置2mm的沉台结构，保证螺栓安装后端面贴合平整；球头销上端螺纹段长度适配常规转向节的连接厚度，球铰的偏转角度满足1:8锥度配合的安装需求，整体安装后不会与周边的悬架摆臂、减震器等部件产生运动干涉，整体结构紧凑，占用安装空间小，能够适配多数前置前驱车型的前悬架麦弗逊结构安装需求，也可经过尺寸调整后适配多连杆悬架的下摆臂连接点位。
