40英尺集装箱平板拖车长床车轴结构

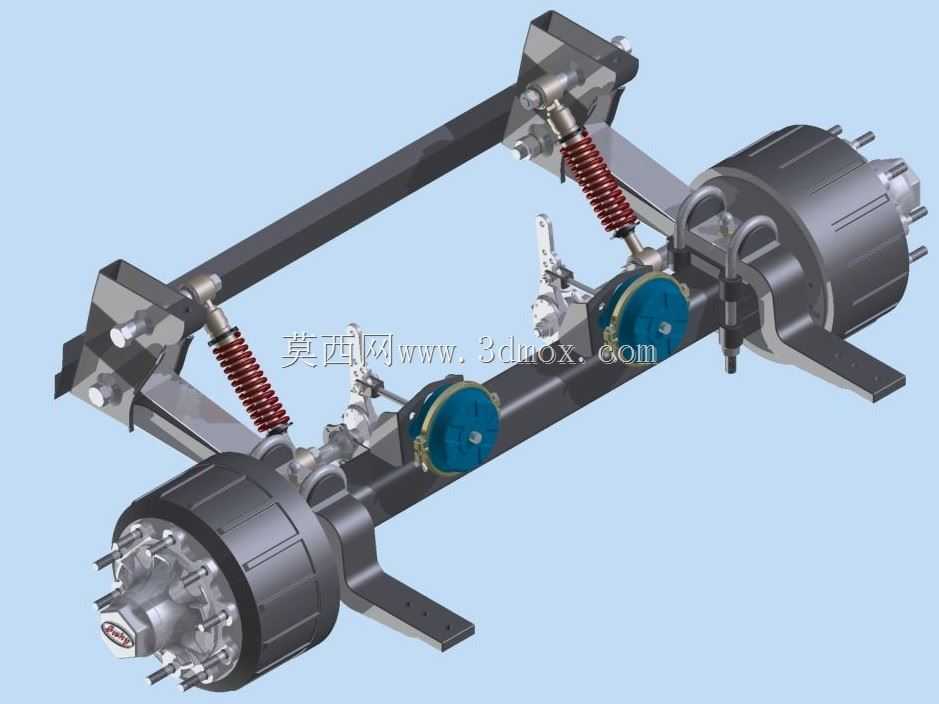

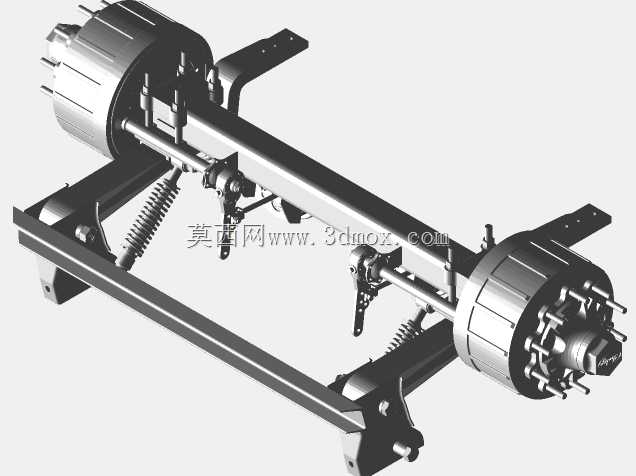

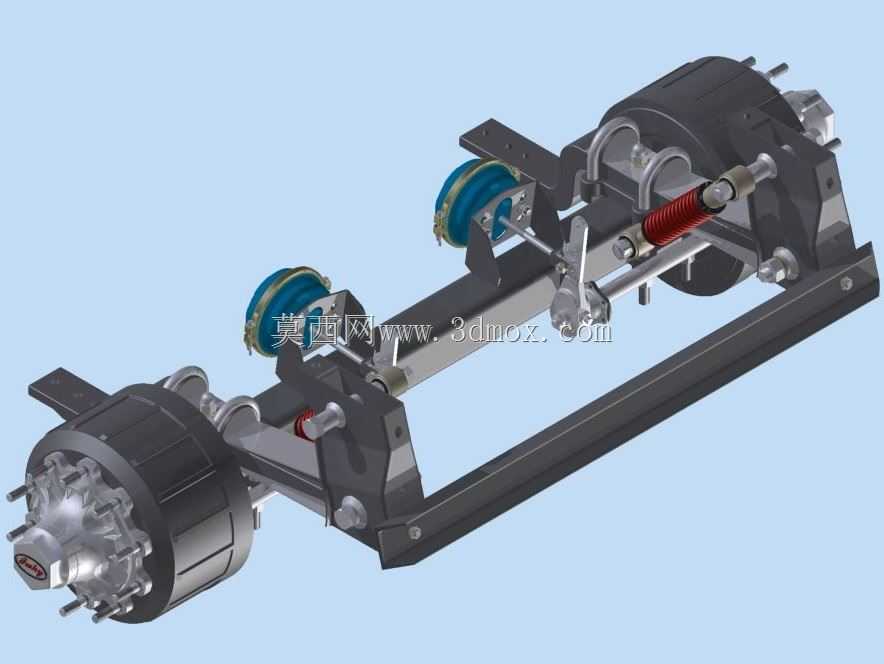

该长床车轴结构主要应用于港口物流、干线货运场景下的40英尺集装箱平板拖车上，作为半挂拖车行走系统的核心承载部件，承担着承载整车载荷、传递行驶动力与制动力、保障行驶稳定性的关键作用，适配标准集装箱运输的重载、长距离行驶工况，可满足港口堆场转运、公路长途货运等不同场景下的平板拖车使用需求。整套车轴结构采用长床式整体框架设计，区别于传统断开式车轴的分体布局，整体式纵梁框架将两侧轮毂制动单元、空气悬挂组件、制动气室、制动调节机构整合为统一总成，大幅提升了车轴整体的抗扭刚度与承载稳定性，在承受集装箱偏载、路面颠簸冲击时可有效分散应力，避免局部应力集中导致的结构变形。在功能特性上，该结构集成了鼓式制动单元、空气弹簧悬挂、制动间隙自动调整臂、气室推杆传动机构，两侧轮毂单元采用多螺栓连接结构，可适配标准重载拖车轮胎轮辋，制动气室通过推杆带动制动凸轮转动，实现制动蹄片的涨开制动，配合空气弹簧的减震缓冲作用，既可以保障重载状态下的制动可靠性，也能过滤路面传递的颠簸震动，减少运输过程中集装箱内货物的晃动损伤。设计过程中优先考虑了安装适配性与维护便捷性，整体框架的安装孔位完全匹配标准40英尺平板拖车的底盘纵梁安装间距，两侧轮毂的轮距参数符合道路货运车辆的外廓尺寸要求，各制动管路、气室接口均采用标准化布置，预留了足够的安装操作空间，便于后期的制动间隙调整、易损件更换等维护作业。外形尺寸方面，整套车轴总成的横向宽度适配标准集装箱平板车的车体宽度，纵向框架长度覆盖车轴两侧悬挂的安装跨距，安装边界充分考虑了与底盘车架、轮胎、挡泥板等周边部件的间隙，避免行驶过程中出现运动干涉，底部框架的离地高度满足货运车辆的通过性要求，可适配不同等级公路的行驶路况，空气弹簧的安装位置经过反复校核，在空载、满载状态下均能保持合理的减震行程，不会出现减震器触底或者拉伸超限的问题。整套结构的受力路径清晰，载荷从车架通过悬挂支座传递到整体框架，再经车轴本体传递到两侧轮毂与轮胎，制动时的制动力矩通过制动底板、框架纵梁反向传递到车架，各连接部位均采用加强筋结构强化，可承受额定载荷下的交变应力冲击，满足集装箱拖车长期重载使用的强度要求。
