汽车驱动桥差速齿轮传动结构设计

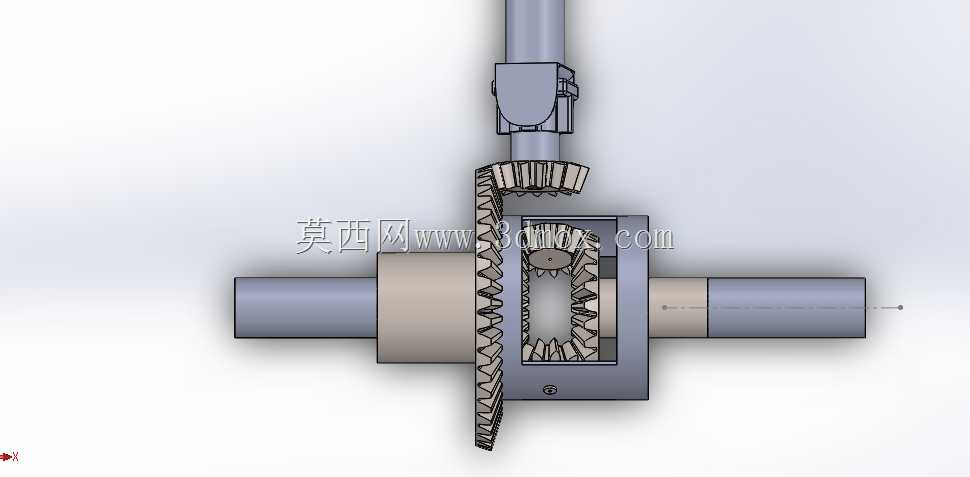

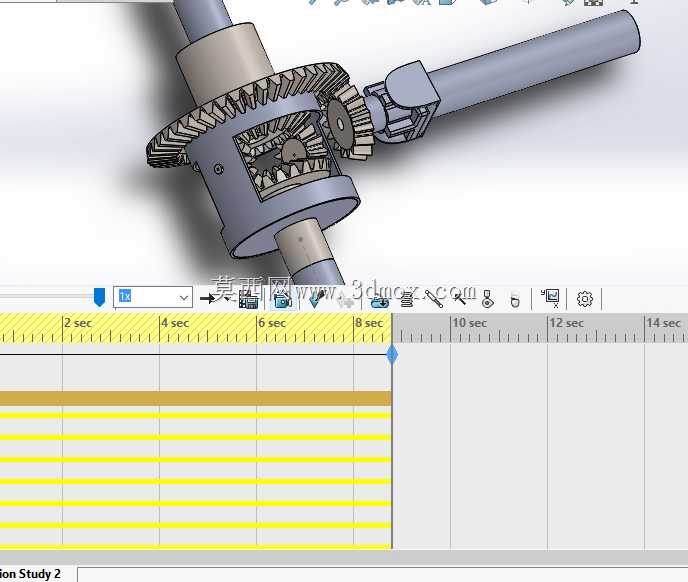

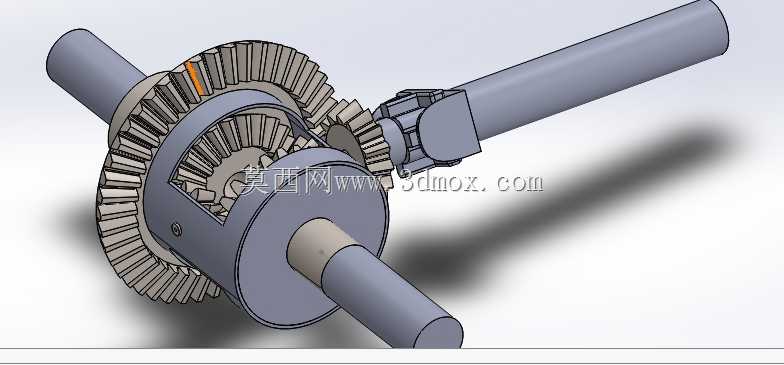

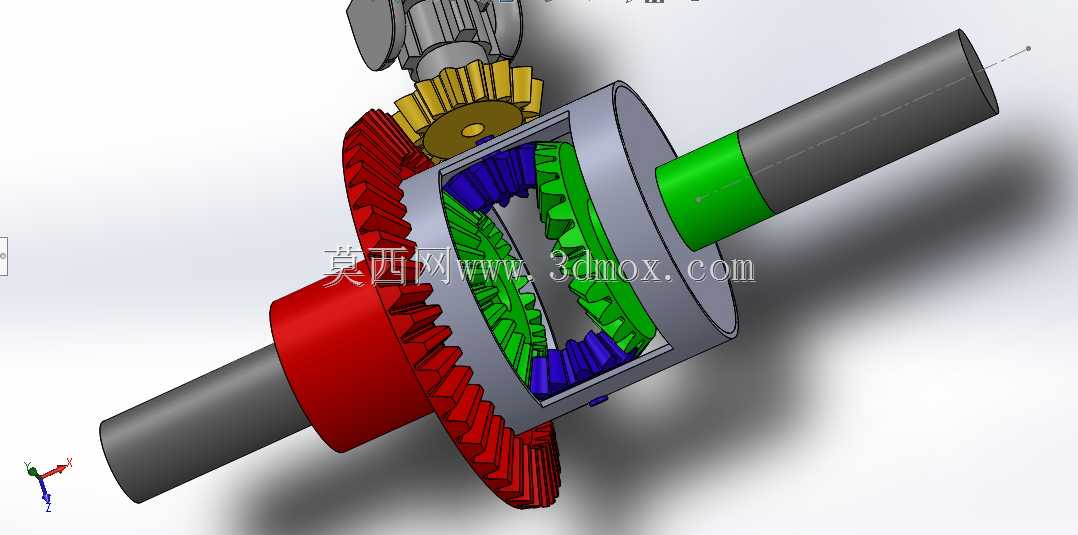

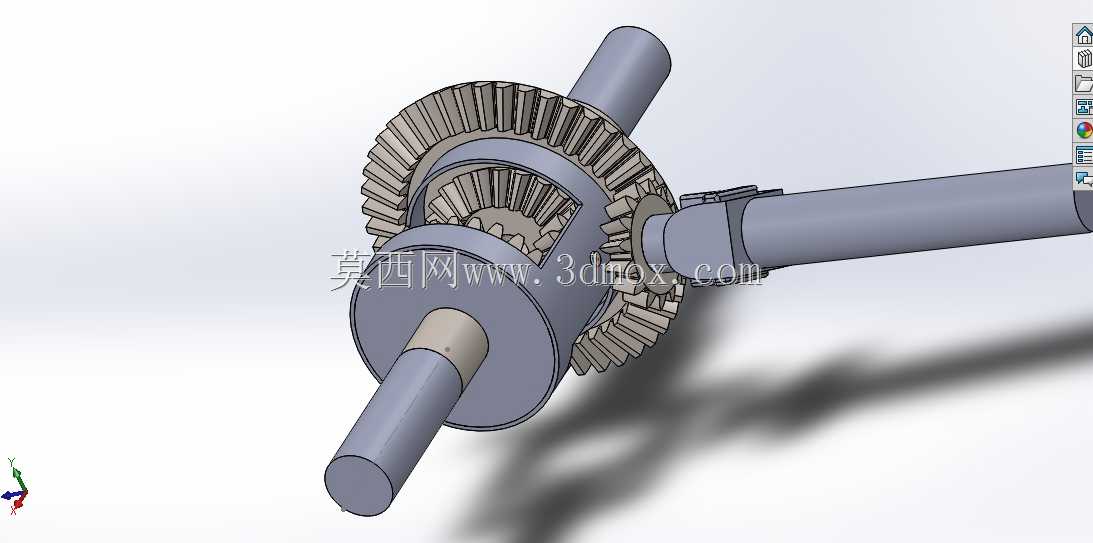

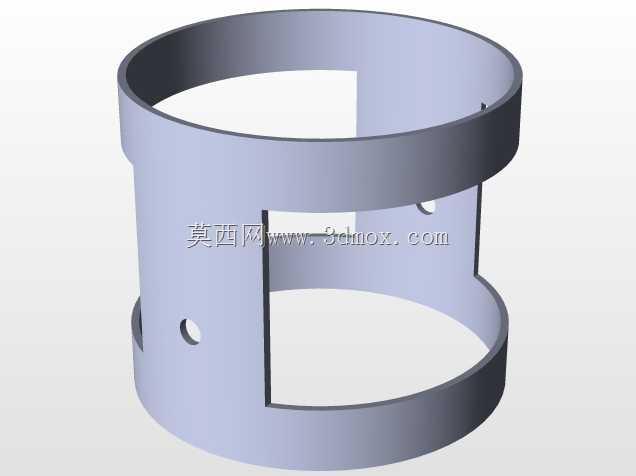

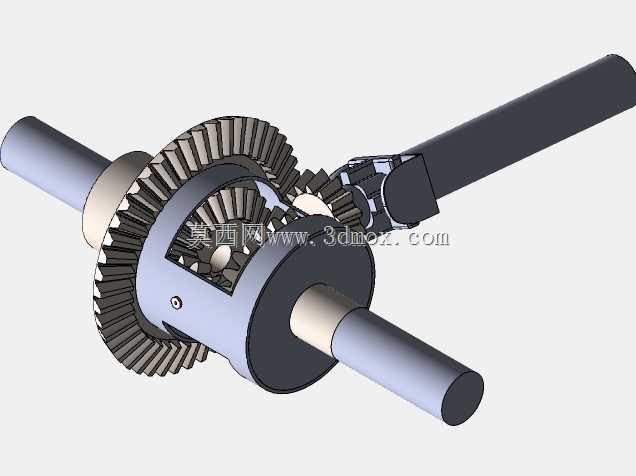

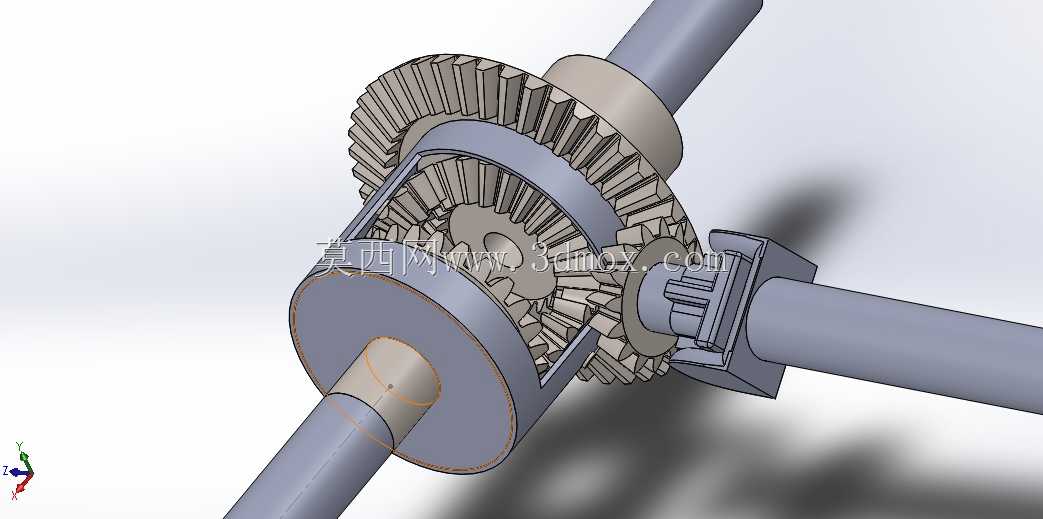

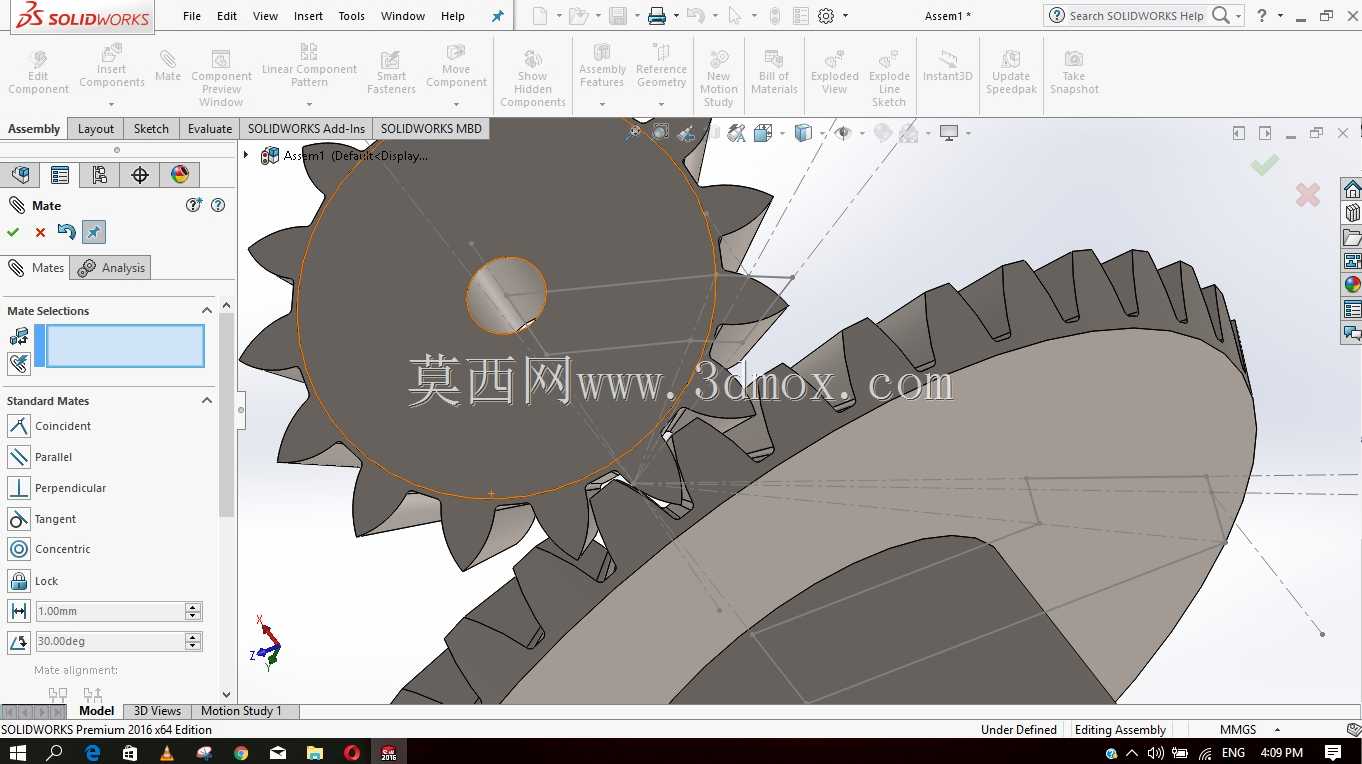

该结构为汽车驱动系统核心的差速传动总成，主要应用于各类燃油乘用车辆、新能源商用车辆的驱动桥部位，承担着将主减速器传递来的动力分流至两侧驱动半轴的核心作用，可在车辆转弯、行驶于凹凸不平路面时，自动调节两侧驱动轮的转速差，避免轮胎出现滑拖、异常磨损问题，同时保证车辆转向过程的平顺性与行驶稳定性，减少传动系统内部的附加载荷冲击。整套差速结构采用对称式锥齿轮传动布局，核心包含主减速从动锥齿轮、差速器壳体、十字行星齿轮轴、四个行星锥齿轮、两个半轴锥齿轮以及两侧输出半轴部件，主减速从动齿轮采用大直径螺旋锥齿结构，与输入端主动齿轮啮合完成一级减速增扭，动力传递至差速器壳体后，通过十字轴带动行星齿轮同步公转，当两侧车轮存在转速差时，行星齿轮可绕十字轴轴颈产生自转，通过齿面啮合将动力以不同转速分配给两侧半轴齿轮，最终传递至轮毂驱动车轮转动。设计过程中重点匹配了差速器的锁紧系数与转矩分配特性，行星齿轮与半轴齿轮的齿形采用等变位修形设计，可有效降低齿面接触应力，减少重载工况下的齿面点蚀、磨损风险，差速器壳体采用剖分式结构设计，既满足内部齿轮组件的装配工艺要求，也预留了与主减齿轮、轴承位的安装配合面，两侧半轴的轴颈尺寸、花键参数完全对称，可适配同型号的等速驱动轴安装，主减齿轮的安装端面设置有定位止口，可保证与差速器壳体装配后的同轴度要求，避免高速运转时出现动平衡超差引发的振动问题。整套结构的安装边界完全匹配常规前置后驱、四驱车型的后桥主减腔体尺寸，差速器壳体两端的轴承位直径、半轴伸出长度、主减齿轮的分度圆直径均经过参数校核，可直接适配对应吨位车型的驱动桥腔体安装空间，齿轮啮合间隙、轴承预紧量均预留了装配调整余量，可满足实际生产中的装配公差要求，结构中行星齿轮背部设置有球面减摩垫片，半轴齿轮背部设置有平面推力垫片，可有效吸收齿轮传动过程中的轴向推力，降低部件磨损速率，延长差速器整体使用寿命，输入端的主动齿轮轴与主减齿轮的啮合位置可通过调整垫片进行间隙微调，保证齿面啮合印痕处于最优区间，降低传动噪音提升传动效率。
