往复动力输入式锥齿轮传动齿轮箱结构

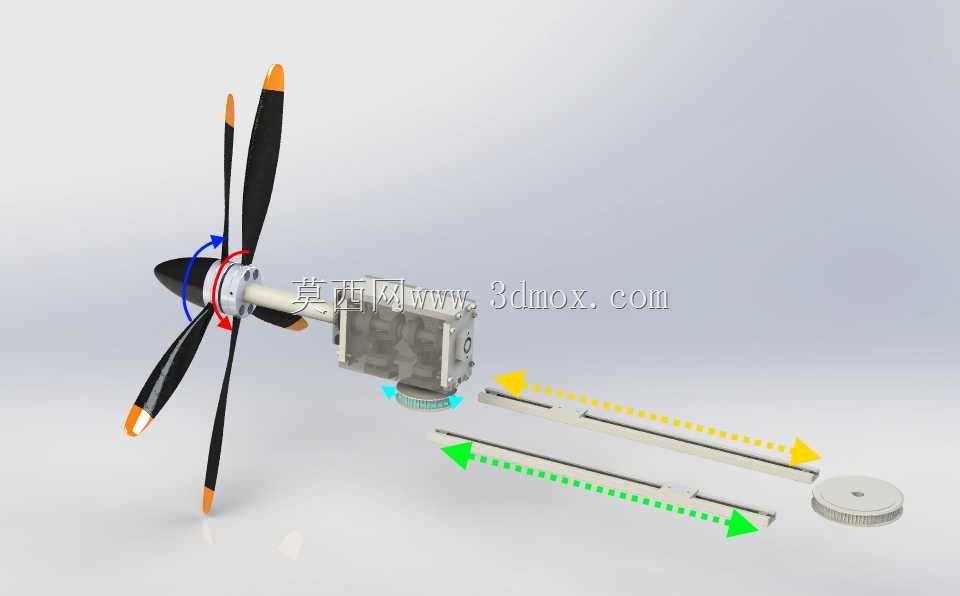

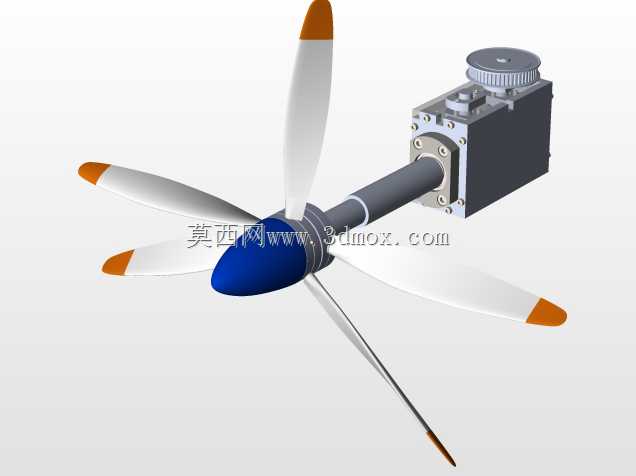

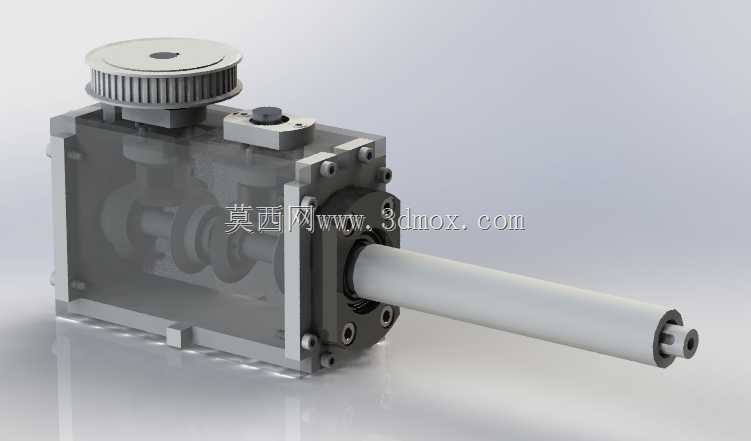

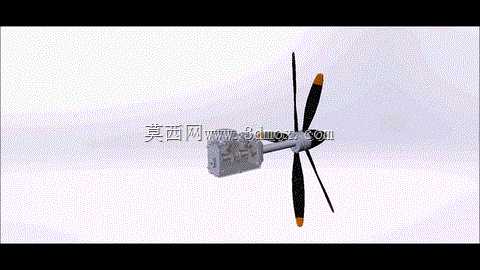

这款齿轮箱主要面向小型无人旋翼飞行器、轻型水上推进载具的动力传输场景，作为动力源与执行端之间的核心传动衔接部件，承担着动力整流、扭矩传递、转速匹配的关键作用，能够适配往复式动力输出端的非稳定动力输入特性，解决这类动力源输出波动大、同轴度偏差易引发传动损耗的问题。在实际应用中，这类齿轮箱可直接对接皮带轮传动的动力输出端，无需额外加装动力整流装置即可完成动力的平稳转换，大幅缩减动力总成的安装空间与整体重量，非常适合对自重、安装体积有严格限制的小型载具使用场景。从功能特性来看，该齿轮箱采用两级传动架构，第一级传动配置离合轴承结构，能够实时校正正时皮带轮输入的往复动力偏差，抵消往复运动带来的轴向窜动与径向跳动，避免动力波动传递到后端执行部件，保障输入动力的平顺性；第二级传动采用锥齿轮换向传动结构，可将整流后的平稳动力分流传递给两组对转螺旋桨，实现双输出端的同步反向驱动，匹配对转桨的动力需求，有效抵消单桨转动带来的反扭矩，提升载具运行的稳定性。在设计思路上，这款齿轮箱采用半透明可视化的壳体设计思路，既可以直观展示内部齿轮、轴承、传动轴的排布结构，也便于后期运维过程中快速观察内部部件的磨损、润滑状态，降低日常检修的难度；整体采用框架式壳体搭配侧端密封端盖的结构，在保障壳体结构强度的同时，尽可能削减非承重部位的材料用量，控制整体自重；输入端的同步带轮采用标准齿形设计，可适配通用规格的同步传动带，降低配件替换的成本与适配难度；输出端采用长轴伸出结构，轴端预留螺旋桨安装定位孔与锁紧结构，可直接完成螺旋桨的固定安装，无需额外加装连接转接件。从安装边界与尺寸适配来看，该齿轮箱整体采用方正的箱体轮廓，底部设置平整的安装基准面，可直接通过螺栓固定在载具的安装机架上，安装孔位采用对称排布设计，适配多数小型载具的通用安装间距；输入端带轮位于箱体顶部，输出轴水平伸出箱体侧端，传动路径清晰无结构干涉，各部件的排布预留了足够的润滑与散热空间，长时间高负载运行下也能保持稳定的传动效率；箱体侧端的密封端盖采用螺栓锁紧结构，拆卸便捷，可快速完成内部轴承、齿轮的维护更换，无需整体拆解箱体，大幅降低后期运维的时间成本。整体结构紧凑，传动路径设计合理，既兼顾了往复动力输入的适配性，也满足了双输出端对转传动的使用需求，在小型动力传动场景下具备较强的实用价值。
