齿轮齿条传动接头运动结构设计

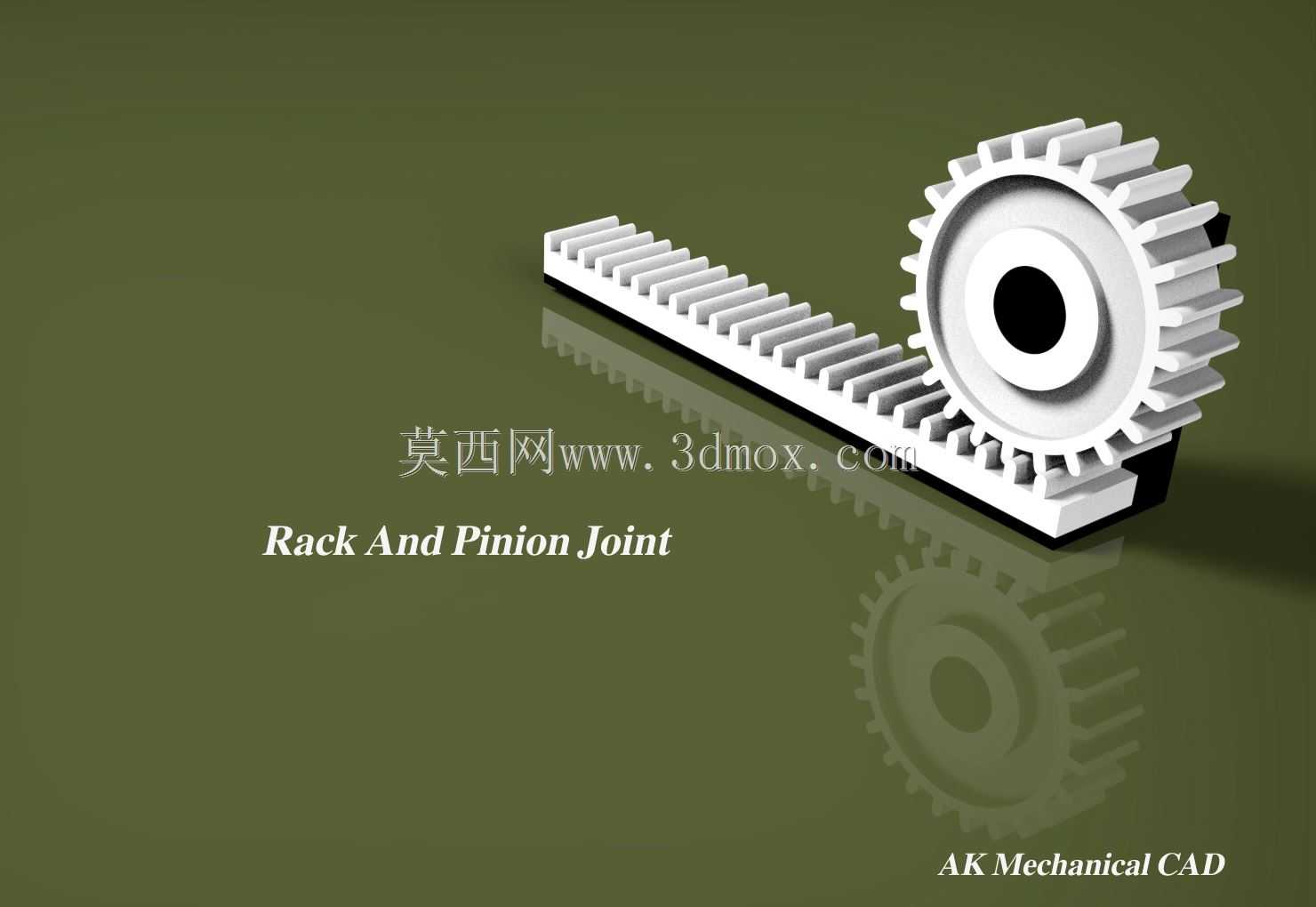

齿轮齿条接头是将齿轮的回转运动与齿条的直线往复运动实现双向转换的核心传动构件，在工业生产场景中覆盖极广的应用范畴，小到自动化生产线的直线进给工位、精密检测设备的位移调节机构，大到工程机械设备的行走驱动单元、升降装置的动力传递结构，都能见到这类传动结构的身影。它的核心用途是在紧凑的安装空间内，实现稳定、低背隙的运动形式转换，相比丝杠传动、皮带传动等同类直线传动方案，齿轮齿条接头具备承载能力强、传动行程不受单根构件长度限制、传动效率高、响应速度快的显著优势，尤其适合长行程、高负载、快响应的传动工况。

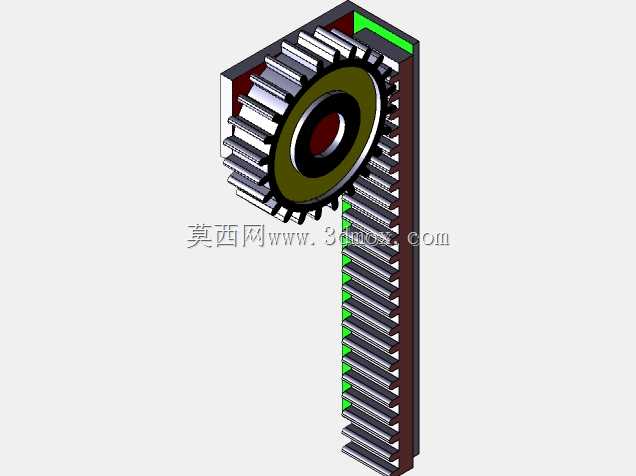

这套结构在功能设计上，充分考虑了运动学仿真的实际验证需求，完整还原了齿轮与齿条啮合过程中的齿面接触状态、侧隙控制逻辑、运动传递路径，能够直观展现回转运动输入时齿条的直线运动输出规律，也能模拟齿条直线驱动时齿轮的回转响应特性，可直接用于传动方案的前期验证、机构运动逻辑演示、装配干涉排查等工作。设计过程中，工程师首先根据预设的传动负载、运动速度、传动精度要求，确定了齿轮的模数、齿数、压力角等核心齿形参数，再匹配对应参数的齿条结构，确保两者齿形完全契合，啮合过程中不会出现卡滞、滑移、冲击过大的问题；同时对齿轮的中心安装孔、定位基准面，齿条的安装基准边、固定孔位都做了统一的尺寸规划，预留了充足的安装调试边界，齿轮的轴向定位尺寸、径向安装间隙，齿条的安装平面度要求、侧隙调整空间都经过严谨校核，既保证装配时的操作便利性，也能避免运行过程中出现构件干涉、磨损过快的问题。

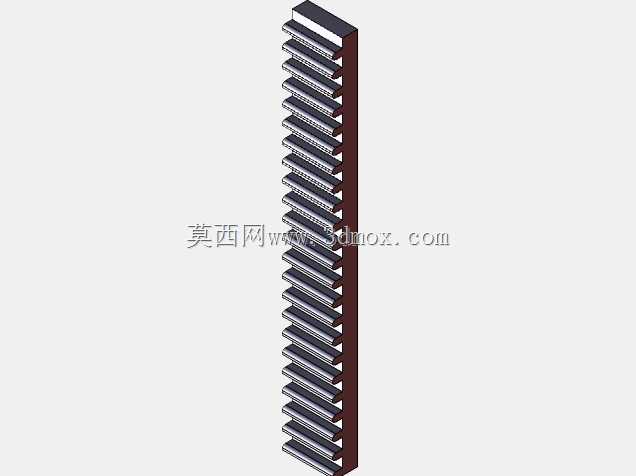

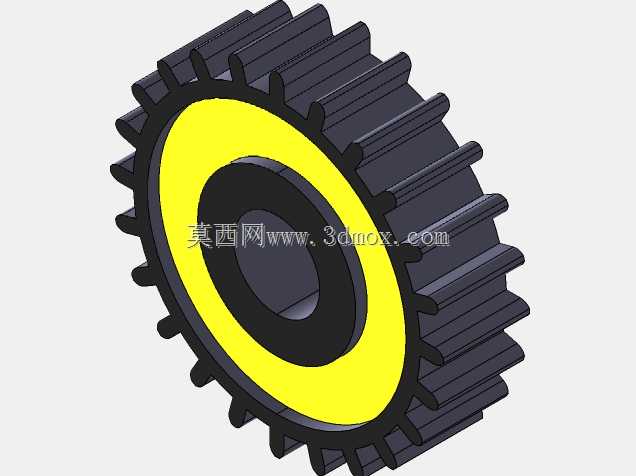

在外形设计上，齿轮采用标准直齿圆柱齿形，轮齿均匀分布在轮缘外侧，中心设置贯通式安装孔用于与传动轴配合，轮毂部分做了合理的减重优化，在保证结构强度的前提下降低整体重量；齿条采用直齿条形结构，齿形与齿轮完全匹配，背部为平整安装面，可直接固定在设备的安装基座上，整体结构简洁规整，没有多余的冗余设计，既方便加工制造，也能降低后期的维护更换成本。整套结构的啮合区域做了平滑过渡处理，齿顶与齿根的间隙控制在合理范围，运行过程中传动平稳，噪音低，能够适应不同工况下的长时间连续传动需求，不管是用于精密定位的轻载高速场景，还是用于重载搬运的大推力场景，都能通过参数调整适配对应的使用要求。
