车用风挡刮水器驱动电机结构设计

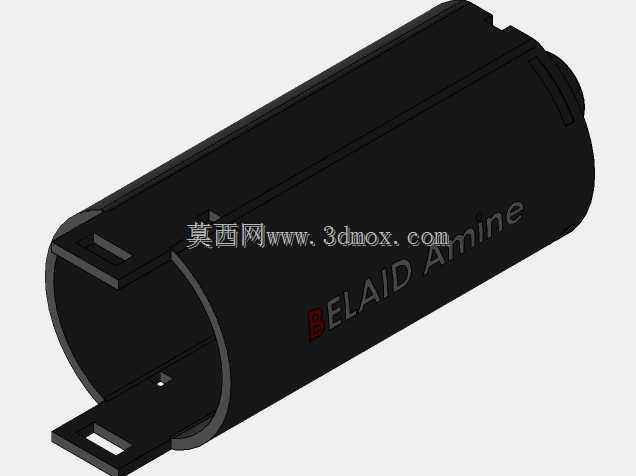

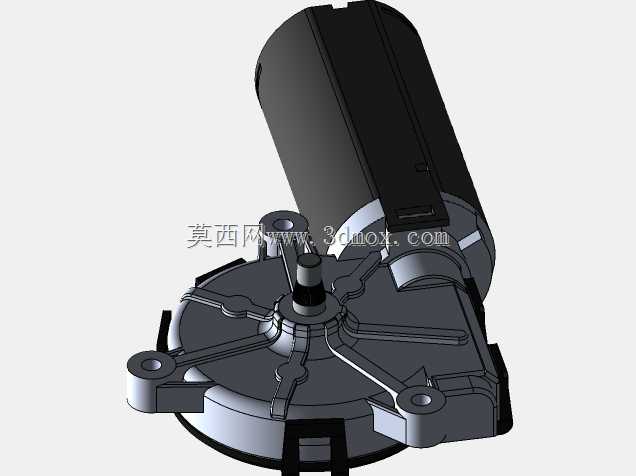

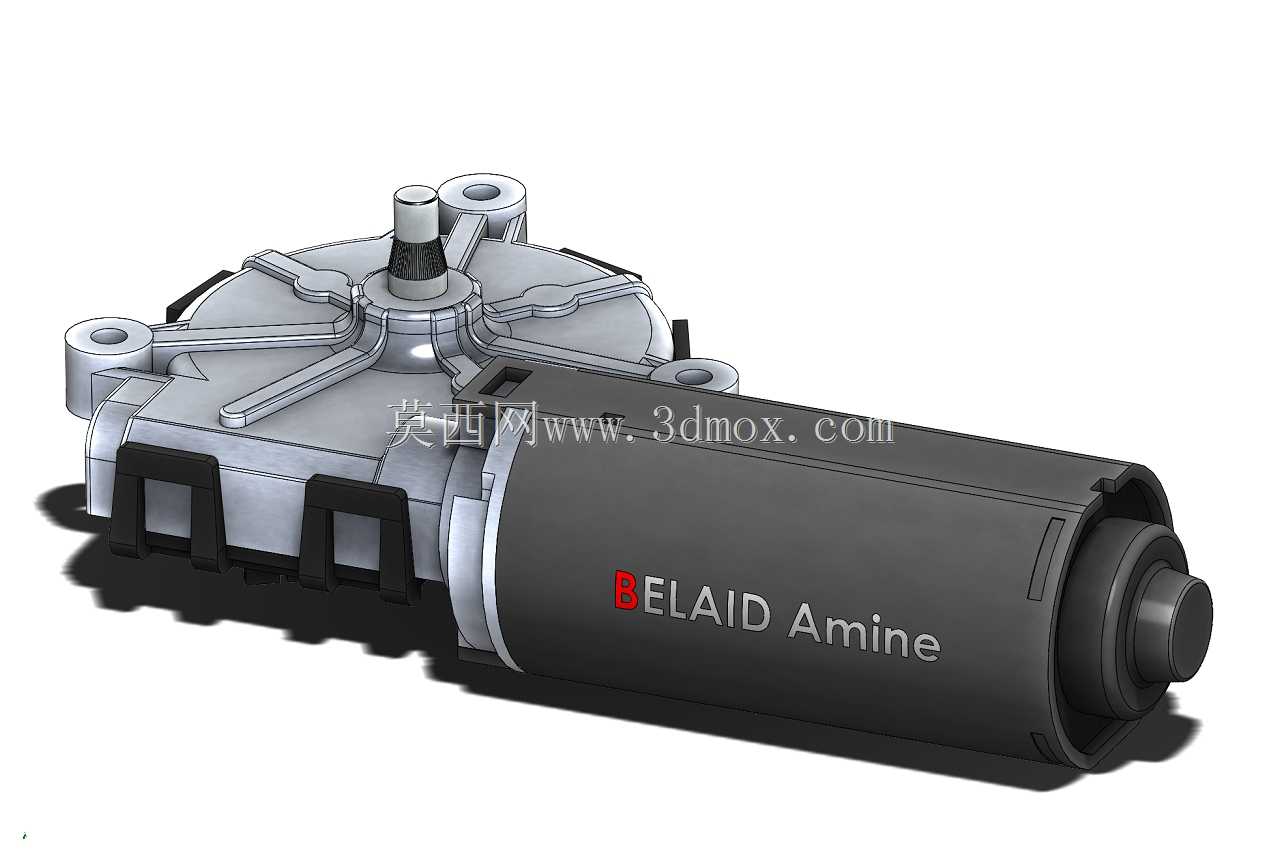

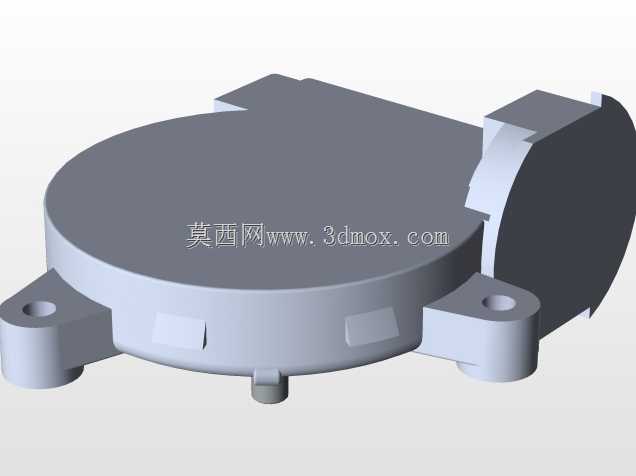

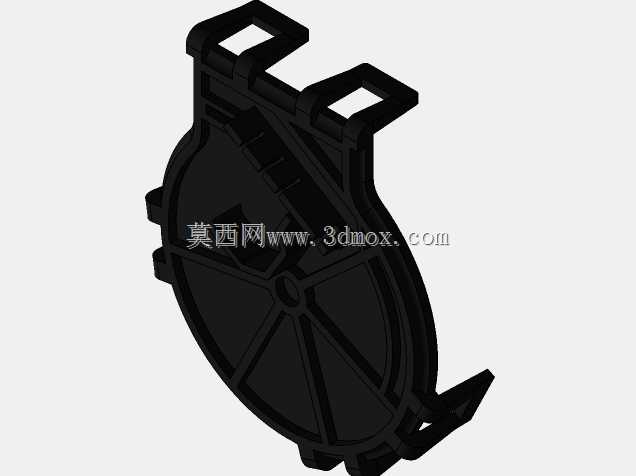

风挡刮水器驱动电机是乘用车辆、商用车辆等各类道路车辆前风挡雨刮系统的核心动力部件，主要应用场景覆盖车辆雨天、雪天行驶时的风挡清洁作业，也可配合风挡洗涤系统完成风挡表面灰尘、污渍、飞虫残留的清理工作，为驾驶员提供清晰的前方驾驶视野，是车辆主动安全配置中不可或缺的组成部分，直接关系到恶劣天气下的行车安全。该部件的核心功能是将车载电源的电能转化为旋转机械能，通过内部减速机构输出适配雨刮连杆机构的低转速大扭矩动力，驱动雨刮臂带动雨刮片在风挡玻璃表面做往复摆动，实现不同档位下的刮刷动作，可支持间歇刮刷、低速连续刮刷、高速连续刮刷等多种工作模式，部分结构还可实现刮臂的自动复位，保证雨刮停止时回到风挡下沿的初始位置，不遮挡驾驶员正常行驶视线。在设计思路上，这款驱动电机采用永磁直流电机搭配蜗轮蜗杆减速机构的经典结构布局，电机主体为圆柱型壳体，内部集成电枢绕组、永磁磁瓦、换向器等核心部件，减速端采用压铸铝壳体，既保证了结构强度，又具备良好的散热性能，可承受长时间连续工作的温升；输出轴采用花键结构，可与雨刮传动连杆实现可靠连接，避免传动过程中出现打滑松脱。壳体上预留的三个安装固定耳带有安装通孔，可通过螺栓直接固定在车辆前围板的对应安装位上，安装边界充分考虑了车辆前围的空间布局，整体结构紧凑，不会与周边的线束、管路、车身覆盖件发生干涉，圆柱型的电机主体沿车身横向布置，充分利用前围板下方的狭长空间，适配多数紧凑级、中型家用车型的安装空间要求。壳体外部的黑色塑料卡扣用于固定电机供电线束，避免车辆行驶过程中线束晃动产生磨损或异响，输出轴处设置有多层密封结构，可阻挡雨水、灰尘进入减速机构内部，延长部件的使用寿命，适应车辆外部复杂的工作环境，即使在高压洗车、暴雨冲刷的场景下也能保证内部结构不受水汽侵蚀。
