汽车底盘转向节接头结构三维设计

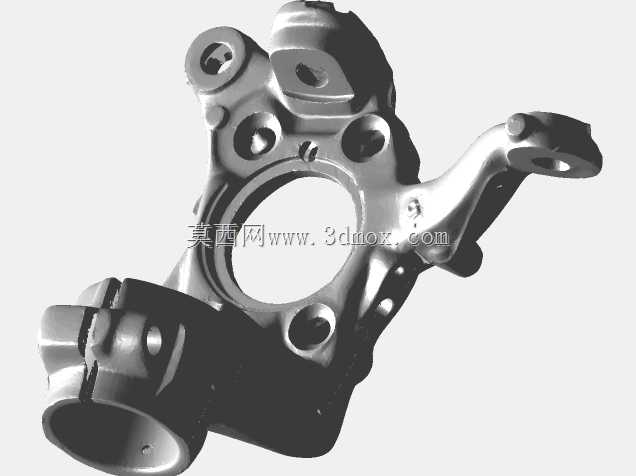

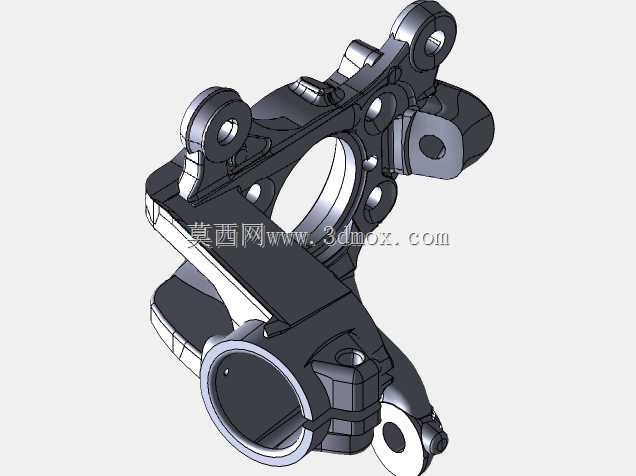

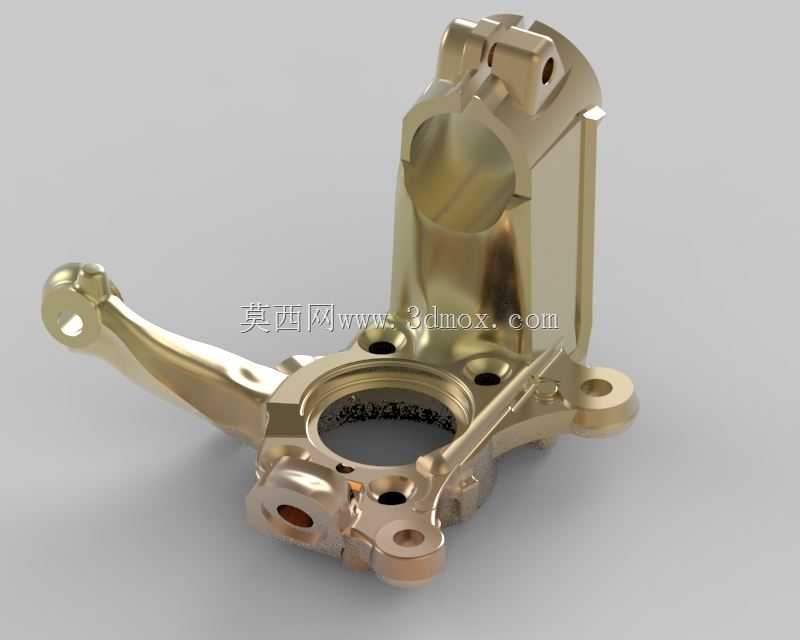

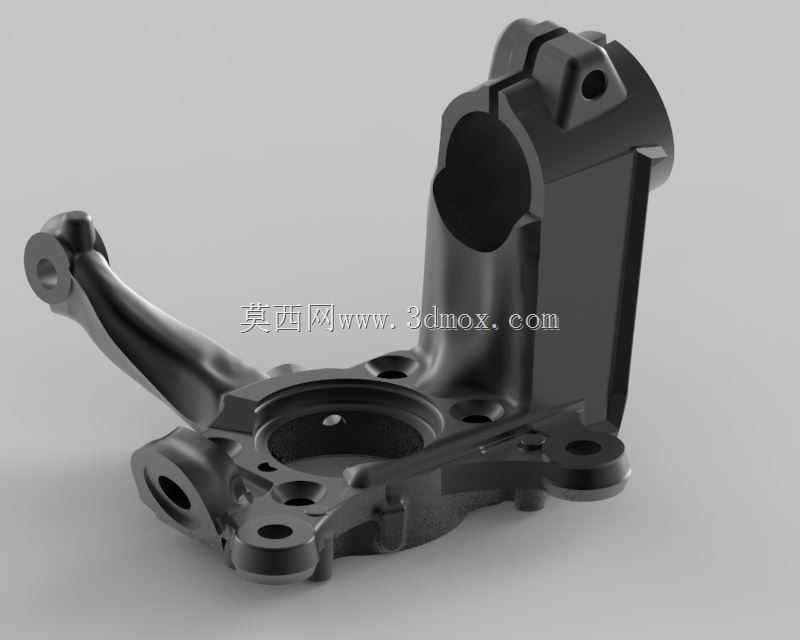

转向节接头是汽车底盘行走系统中的核心安全部件，主要应用于乘用车、商用车的前桥悬挂总成中，承担着承载车身载荷、传递转向力矩、配合减震系统缓冲路面冲击的关键作用，是连接车轮羊角、下摆臂、转向拉杆、减震器支座的核心枢纽部件，直接决定车辆的转向操控精度与行驶安全性能。在实际装车场景中，该部件需要同时承受多维度交变载荷：车辆直线行驶时传递垂直方向的车身承重，转向过程中承受横向拉杆的推拉作用力，经过颠簸路面时缓冲悬挂系统传递的纵向冲击，紧急制动时还要承担刹车卡钳传递的制动力矩，因此对结构强度、安装配合精度都有极高的设计要求。这款转向节接头采用一体化铸造成型后精加工的结构设计思路，主体设置大尺寸中心轴承安装孔，用于装配轮毂轴承单元，孔位周边设计多组加强筋结构，在不额外增加整体壁厚的前提下大幅提升结构刚性，避免重载工况下出现孔位变形、开裂的风险。部件向外延伸出多组带安装孔的连接支耳，分别对应转向拉杆球头安装位、下摆臂球销固定位、减震器锁紧位、刹车卡钳装配位，所有支耳的安装孔位同轴度、端面平面度都按照装车公差要求设计，确保各连接部件装配后无旷量、受力均匀。从安装边界来看，中心轴承孔的孔径尺寸适配常规家用车型的轮毂轴承规格，各支耳的安装孔距、伸出角度完全匹配对应车型的悬挂几何参数，既保证转向过程中各连接部件运动无干涉，也能确保车轮定位参数符合设计要求，避免出现轮胎偏磨、转向回正力异常的问题。部件整体采用异形空间结构设计，所有转角位置都做了圆弧过渡处理，有效降低应力集中系数，提升部件的抗疲劳寿命，表面预留的传感器安装位可以适配ABS轮速传感器的装配需求，满足现代车辆的主动安全配置安装要求。在逆向建模过程中，完全遵循实物的结构特征与尺寸参数，还原了所有安装位的配合尺寸、加强筋的布局走向、减重孔的位置形态，确保模型可以直接用于后续的结构强度仿真、装配干涉校验、工艺开模参考等工程场景，能够帮助设计人员快速完成同类型部件的改型设计、性能优化工作。
