本田B系列起动机电磁阀结构设计

这款起动机电磁阀是适配本田B系列动力单元的核心起动控制部件，主要搭载于匹配B16A、B18C机型的乘用轿车上，在车辆起动系统中承担着关键的通断控制与驱动啮合职能。在实际车辆使用场景中，当驾驶员转动点火钥匙触发起动指令时，该电磁阀会第一时间接收整车电路的低压控制信号，通过内部电磁线圈产生的电磁吸力，一方面推动起动机的驱动齿轮向外伸出，与发动机飞轮齿圈完成可靠啮合，另一方面接通起动机主电路的大电流通路，让起动机获得足够电能带动发动机曲轴转动，完成发动机的起动过程；当发动机成功起动、点火钥匙回位后，电磁阀会迅速切断主电路供电，同时带动驱动齿轮退回初始位置，避免起动机被飞轮反拖造成超速损坏。

从产品功能特性来看，这款电磁阀采用双线圈结构设计，包含吸拉线圈与保持线圈，在吸合阶段双线圈共同作用产生足够电磁推力克服回位弹簧阻力，完成齿轮啮合与主触点接通，吸合到位后仅靠保持线圈维持工作状态，能够有效降低线圈长时间通电的发热损耗，避免长时间起动工况下线圈烧蚀，提升部件的工作可靠性与使用寿命。电磁阀的主触点采用耐大电流冲击的铜基合金材质，能够承受起动机工作时数百安培的瞬时大电流，减少触点烧蚀、接触不良的故障概率；外壳采用高强度工程材质与金属壳体组合封装，具备良好的防尘、防油溅能力，能够适配发动机舱内高温、多油污、存在振动的复杂工作环境。

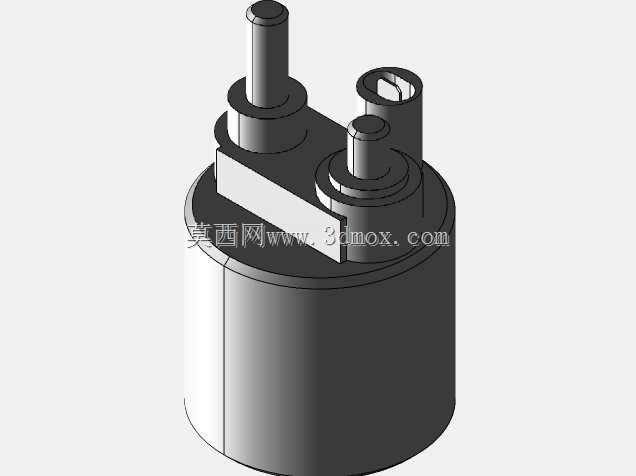

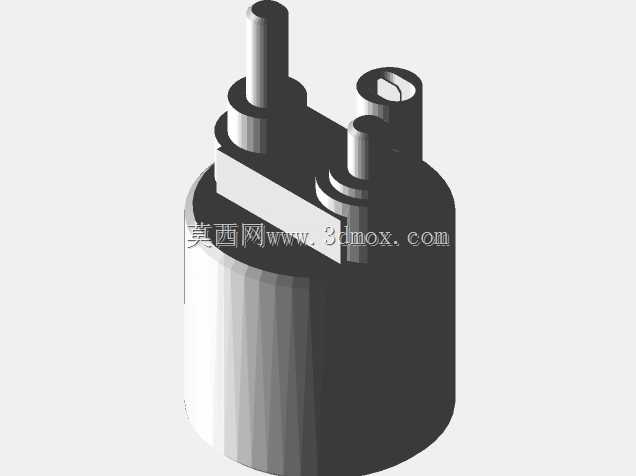

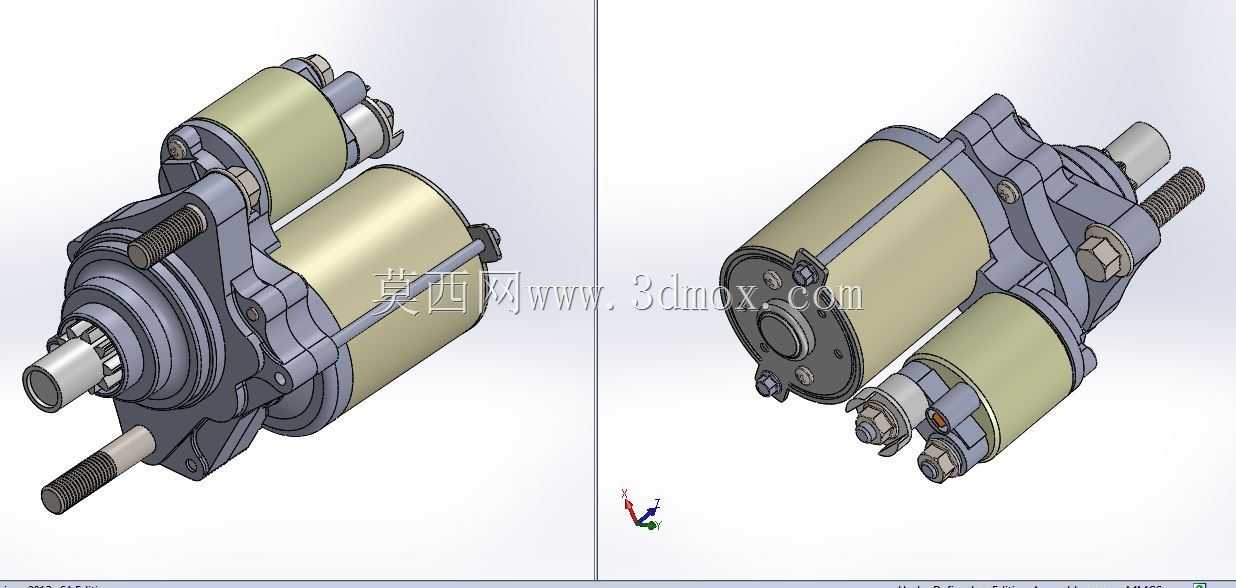

在设计思路上，这款电磁阀完全贴合本田B系列起动机的集成安装需求，采用与起动机本体一体化的紧凑布局，将电磁驱动机构与主电路通断机构整合在两个同轴布置的圆柱形腔体内，最大化压缩部件的整体占用空间，适配发动机舱内局促的安装布局。安装边界设计上，电磁阀与起动机本体的连接采用定位止口加螺栓紧固的结构，保证装配位置精度，避免长期振动下出现连接松动；外部接线端子采用标准化的螺栓接线柱设计，分别对应蓄电池主供电、点火开关控制、起动机电机供电三个接线端，接线时防呆设计明确，能够避免维修装配时的接线错误；驱动端的推杆行程经过精准匹配，刚好适配对应起动机驱动齿轮的啮合行程，既保证齿轮能够完全啮合到位不打齿，也避免行程过大造成齿轮端盖的撞击损坏。整体外形的凸起结构、安装孔位完全匹配原厂起动机的安装空间，不需要额外修改周边部件即可完成替换装配，适配对应车型的维修替换与起动机总成装配需求。
