汽车传动系统差速齿轮结构设计

项目分类:3D模型 发布时间:2021-05-11 ID:171195
  • 汽车传动系统差速齿轮结构设计
  • 汽车传动系统差速齿轮结构设计
  • 汽车传动系统差速齿轮结构设计
  • 汽车传动系统差速齿轮结构设计
  • 汽车传动系统差速齿轮结构设计
  • 汽车传动系统差速齿轮结构设计
  • 汽车传动系统差速齿轮结构设计
  • 汽车传动系统差速齿轮结构设计

差速齿轮系统是汽车传动底盘中的核心功能部件,主要搭载于乘用车辆、商用载货车辆的驱动桥总成内部,承担着动力传输与两侧驱动轮转速差调节的核心作用。在车辆实际行驶场景中,当车辆进行转弯动作、行驶于凹凸不平的非铺装路面、或是两侧轮胎附着系数存在差异时,差速齿轮系统可通过内部行星齿轮与半轴齿轮的啮合传动,自动分配两侧驱动轮的输出扭矩,允许两侧驱动轮以不同转速做纯滚动运转,避免轮胎出现滑动拖磨、传动部件应力过载的问题,既能够有效提升车辆行驶过程中的操控稳定性与转向灵活性,也能大幅降低轮胎的异常磨损速率,延长底盘传动部件的整体使用寿命。

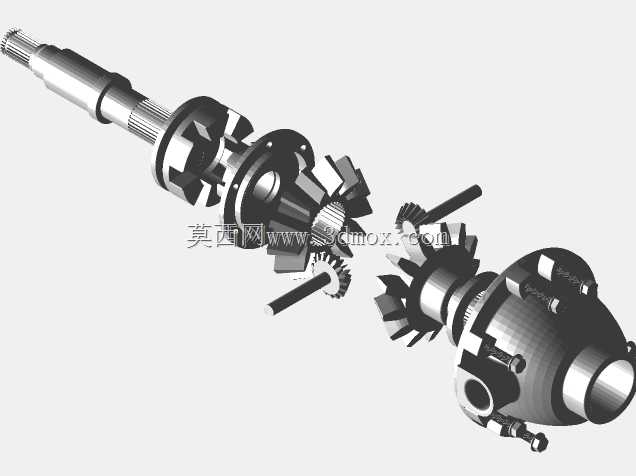

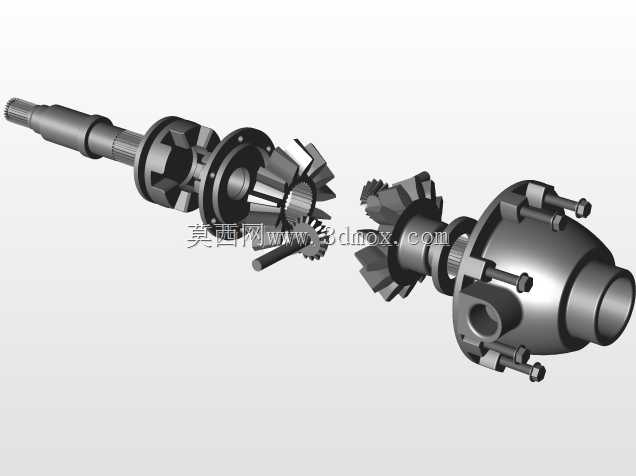

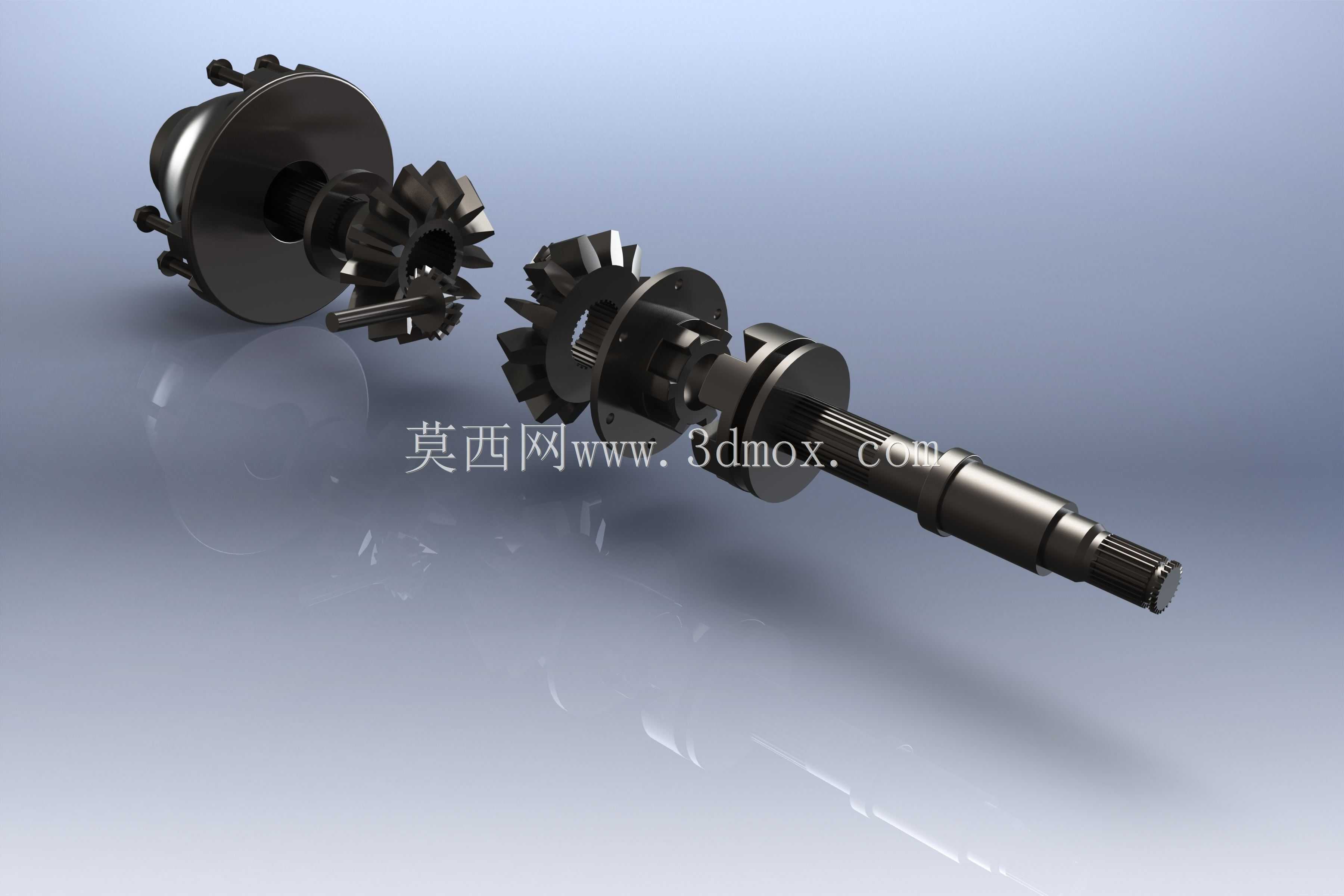

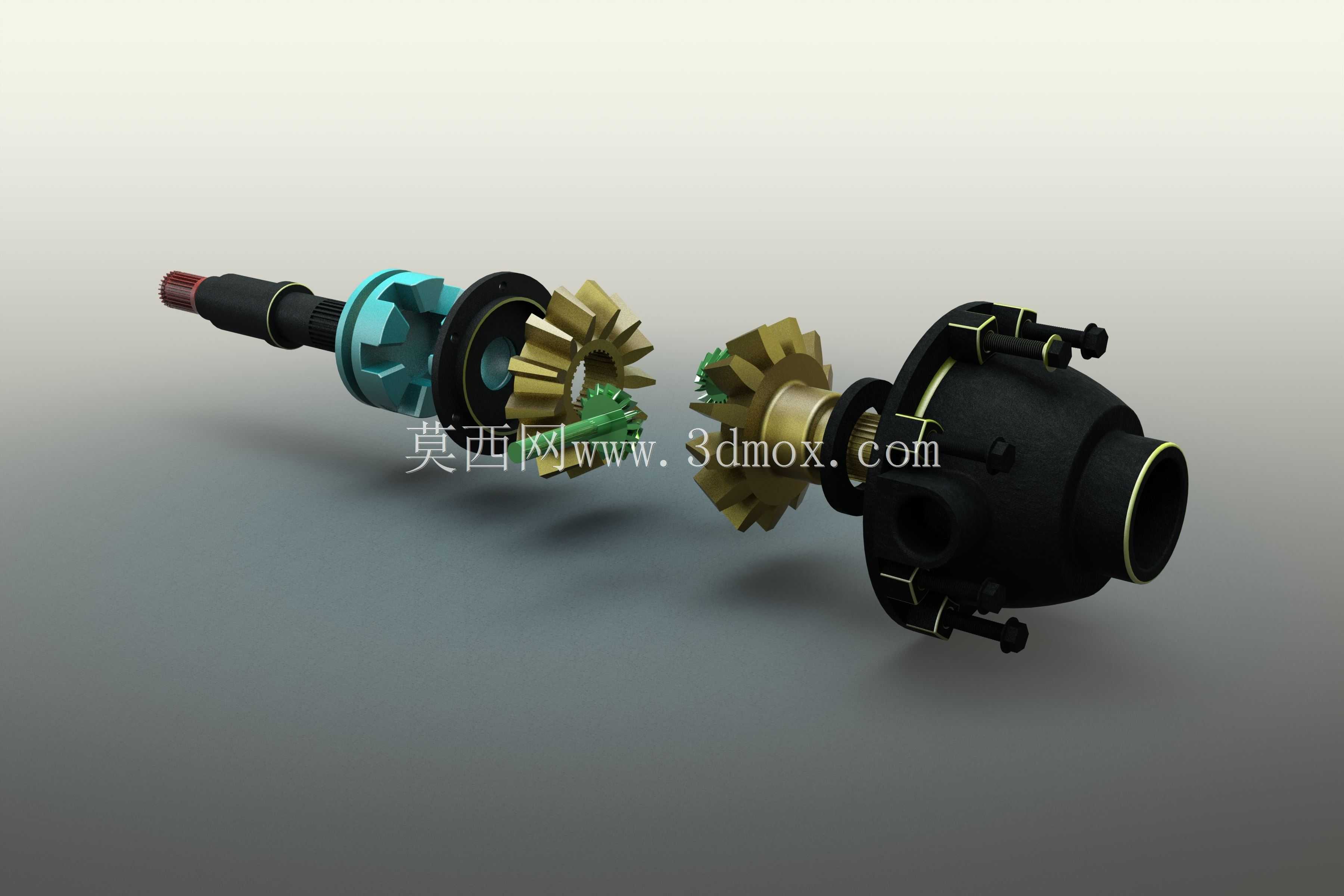

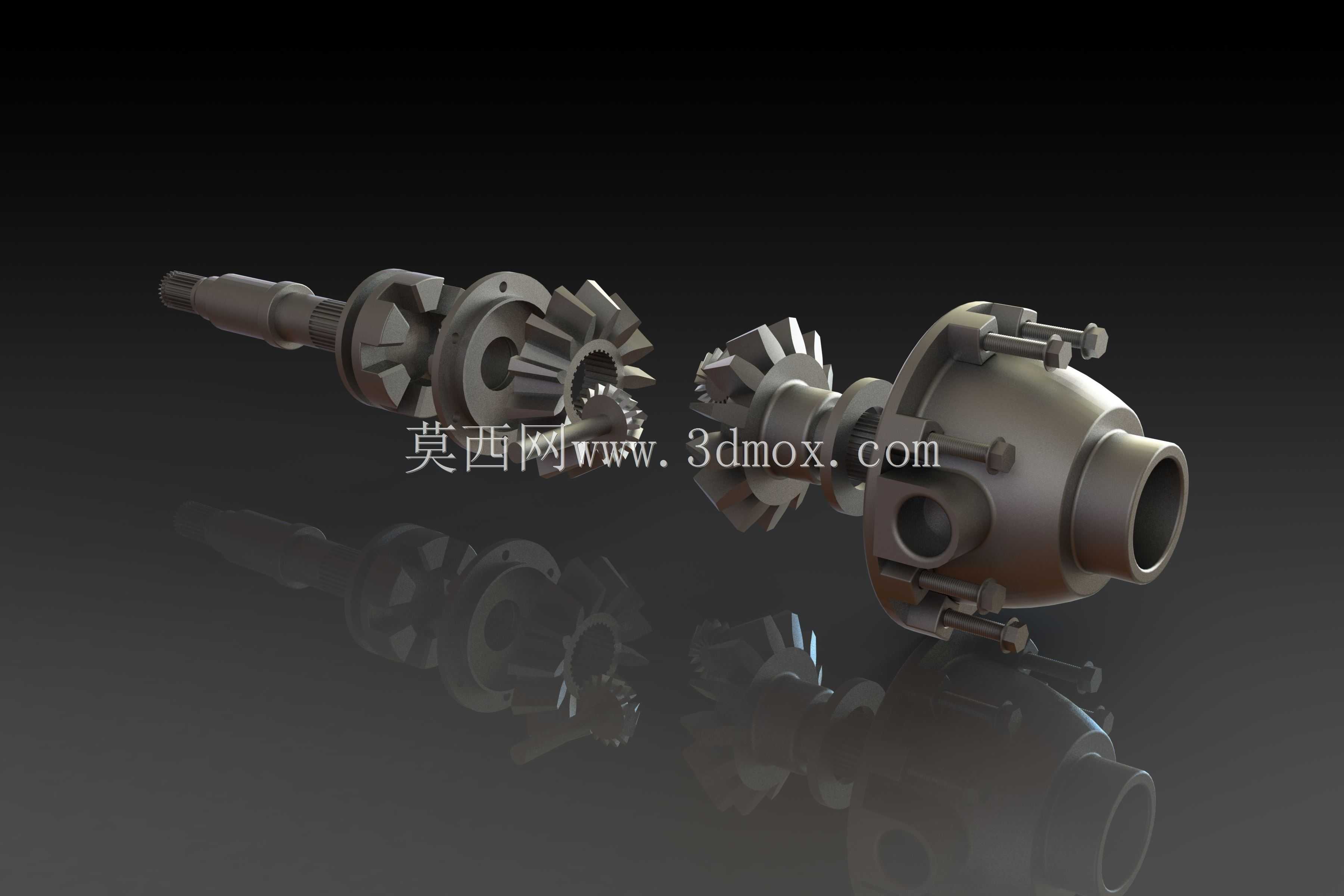

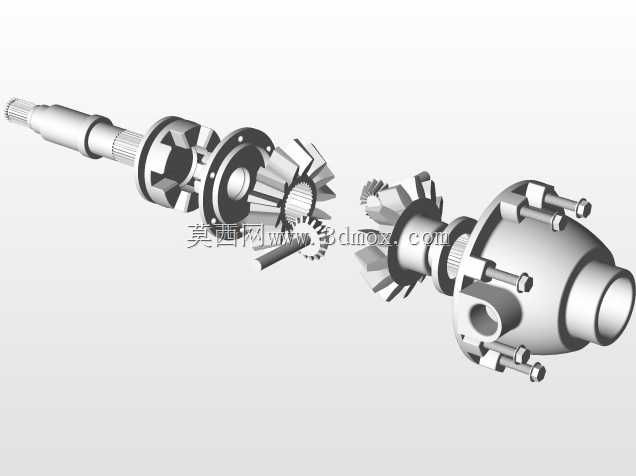

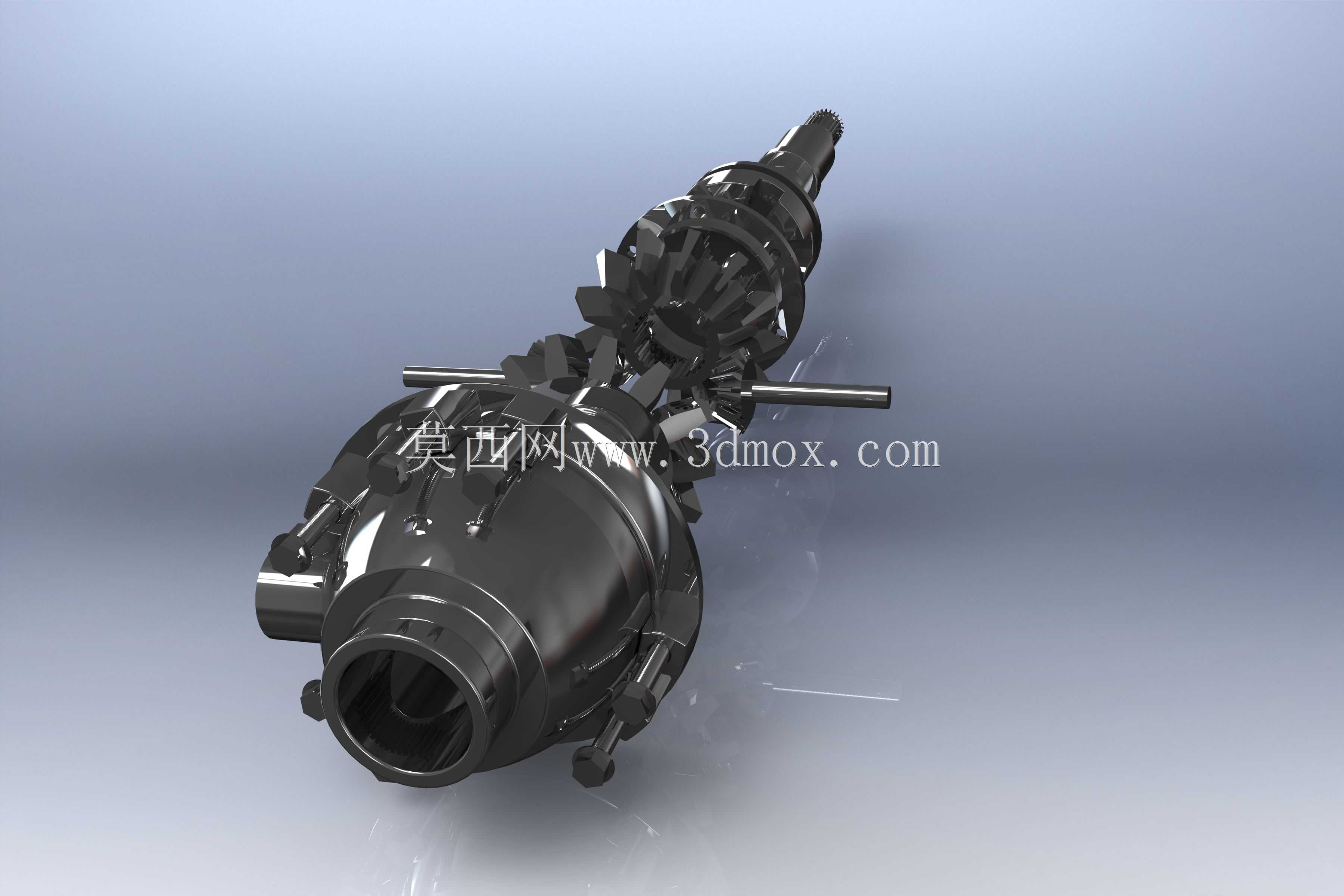

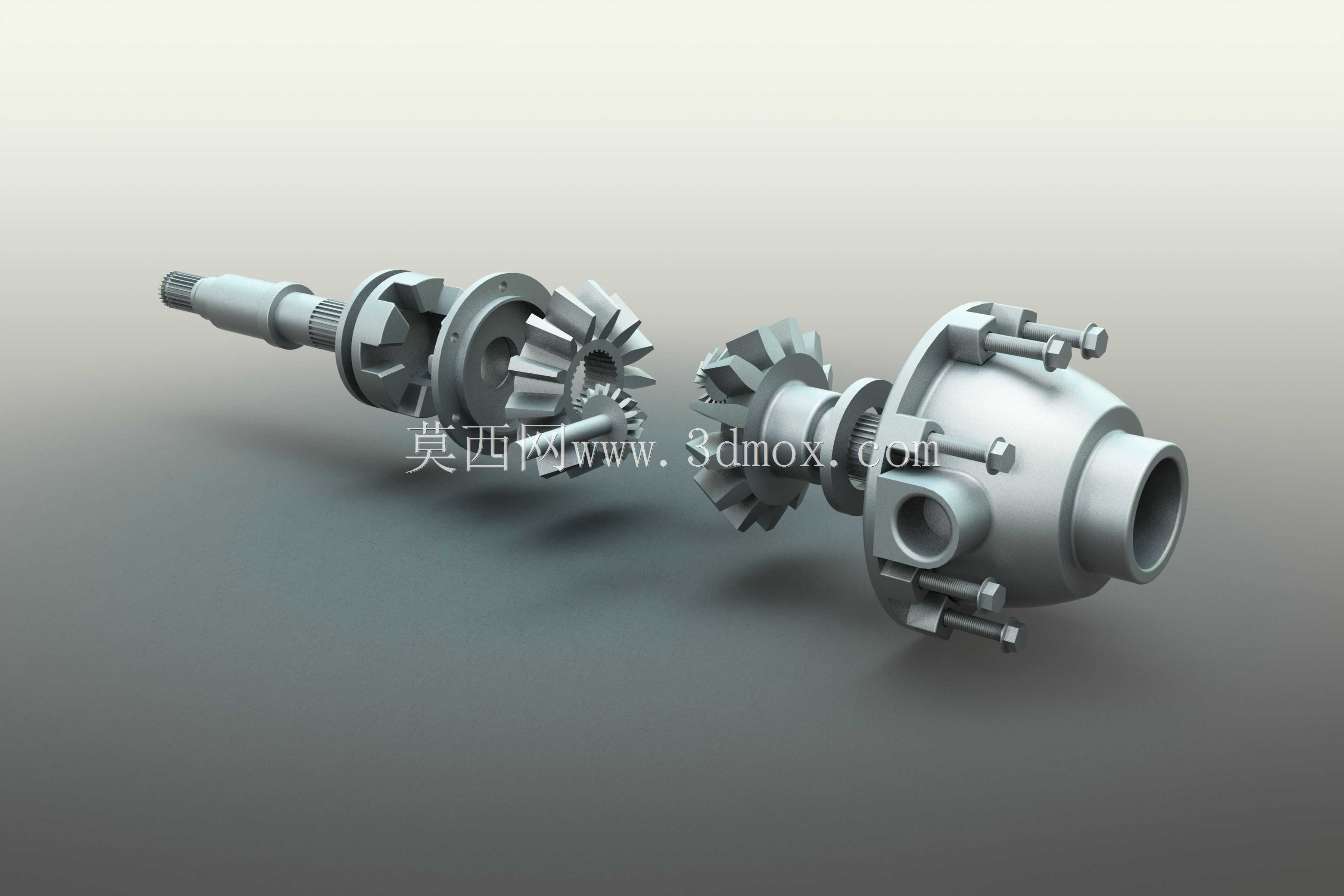

本次设计的差速齿轮系统围绕传统对称式锥齿轮差速结构展开,整体结构包含差速器壳体、十字行星齿轮轴、四个行星锥齿轮、两个与半轴连接的从动锥齿轮、两端动力输入连接轴段以及壳体紧固连接结构。设计过程中优先保障齿轮啮合的传动平稳性,对锥齿轮的齿面啮合角度、齿顶修缘参数做了适配性调整,确保动力传递过程中齿面接触应力均匀分布,降低高速传动状态下的齿轮冲击与运转噪音。结构布局上采用对称式排布设计,行星齿轮均匀分布在十字轴的四个轴端,可将输入动力均匀分流至两侧半轴齿轮,保障扭矩分配的均衡性。

在安装边界设计上,差速器壳体采用一体化铸造成型的主体结构,外部预留主减速器从动齿轮的安装定位止口与螺栓连接孔位,可直接与主减速齿轮组完成装配对接;两端轴段设置轴承配合位,适配驱动桥壳体内的支撑轴承安装尺寸,确保整体结构装入桥壳后可保持稳定的回转精度;壳体表面的紧固螺栓采用周向均匀排布方式,既保障壳体合装后的结构强度,也预留了足够的装配操作空间,方便后期维护过程中的拆装作业。需要说明的是,该结构设计未加载实际量产车型的尺寸参数,各部件比例为结构示意性设计,实际应用时需根据具体车型的桥壳安装空间、额定承载扭矩、动力输入参数对齿轮模数、壳体尺寸、轴段配合公差做针对性调整,确保结构强度与安装适配性满足整车设计要求。
