赛车快拆式转向连接基座结构设计

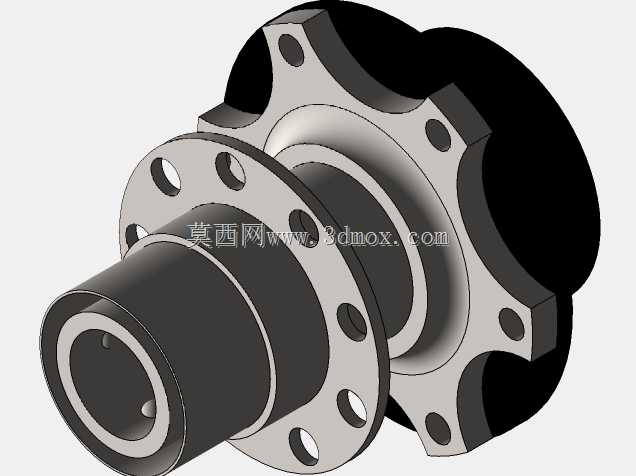

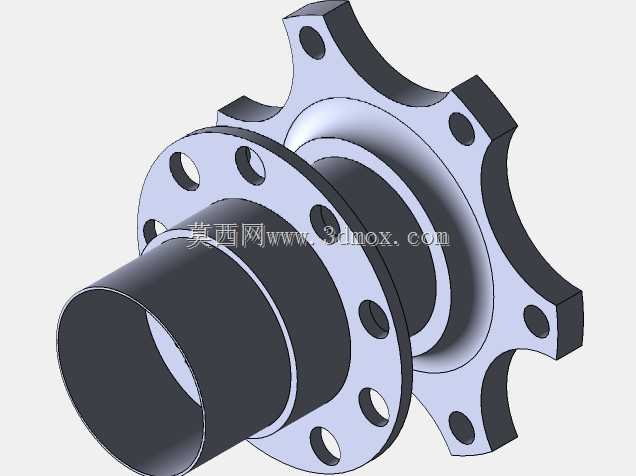

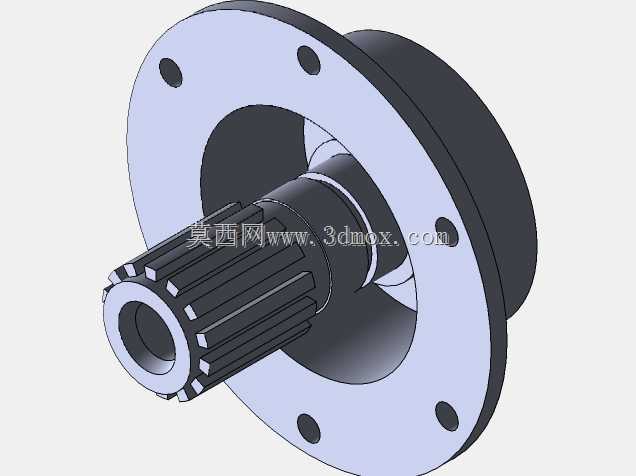

该快拆式转向连接结构主要应用于场地赛车、改装乘用车、特种作业车辆的转向系统中，核心作用是实现方向盘与转向柱之间的快速分离与可靠连接，既能够满足赛车手在进出狭窄驾驶舱时的空间避让需求，也可在车辆发生碰撞后快速移除方向盘，为驾驶员逃生、救援作业留出充足操作空间，同时也适配不同驾驶习惯用户快速更换定制方向盘的使用场景。整套结构分为固定基座与快拆连接端两个核心部分，其中固定侧通过带均布安装孔的法兰盘与车辆转向柱端刚性连接，法兰面上共设置8个圆周均布的通孔，可适配主流规格转向柱的螺栓安装间距，安装时无需对原有转向柱进行打孔、焊接等破坏性改装，直接通过标准螺栓即可完成固定侧的装配，固定端轴向长度控制在合理范围内，不会过度侵占驾驶舱腿部空间，避免影响驾驶员踏板操作的安全边界。快拆活动侧与方向盘直接相连，内部设置有定位销与弹性锁止结构，对接时仅需将活动侧对准固定端的定位槽推入，锁止机构即可自动卡合完成连接，锁止后可传递大扭矩转向作用力，在激烈驾驶、极限转向工况下不会出现松旷、脱开的风险，解锁时仅需按压外侧的解锁套环即可快速分离，整个操作过程无需额外工具，单手即可在一秒内完成解锁动作。设计过程中重点考量了连接刚性与操作便捷性的平衡，固定端采用一体化轴身与法兰连接结构，轴身内部设置有花键配合腔，可与转向柱内的传动花键紧密配合，消除转向传动过程中的虚位，法兰盘边缘做了圆弧倒角处理，避免安装、操作过程中尖锐边缘划伤操作人员；活动侧的锁止机构采用弹簧预紧的钢珠锁止结构，锁止钢珠沿圆周均匀分布，受力均匀可承受大扭矩冲击，解锁套环表面做了防滑纹理处理，佩戴赛车手套操作时也不会出现打滑问题。整套结构的外形采用同轴回转体设计，最大外圆直径适配通用方向盘安装孔位，轴向总长度经过优化，安装后方向盘与驾驶员的距离符合赛车驾驶的人机工程要求，不会出现方向盘过度靠后影响转向操作的问题，所有配合面均设置有导向倒角，对接时无需精准对位即可顺利插入，日常使用中可定期在锁止机构处涂抹少量润滑脂，即可长期保持顺畅的解锁与锁止手感，适配绝大多数民用改装车、场地卡丁车、初级方程式赛车的转向系统改装需求。
