V12发动机核心传动配气组件结构设计

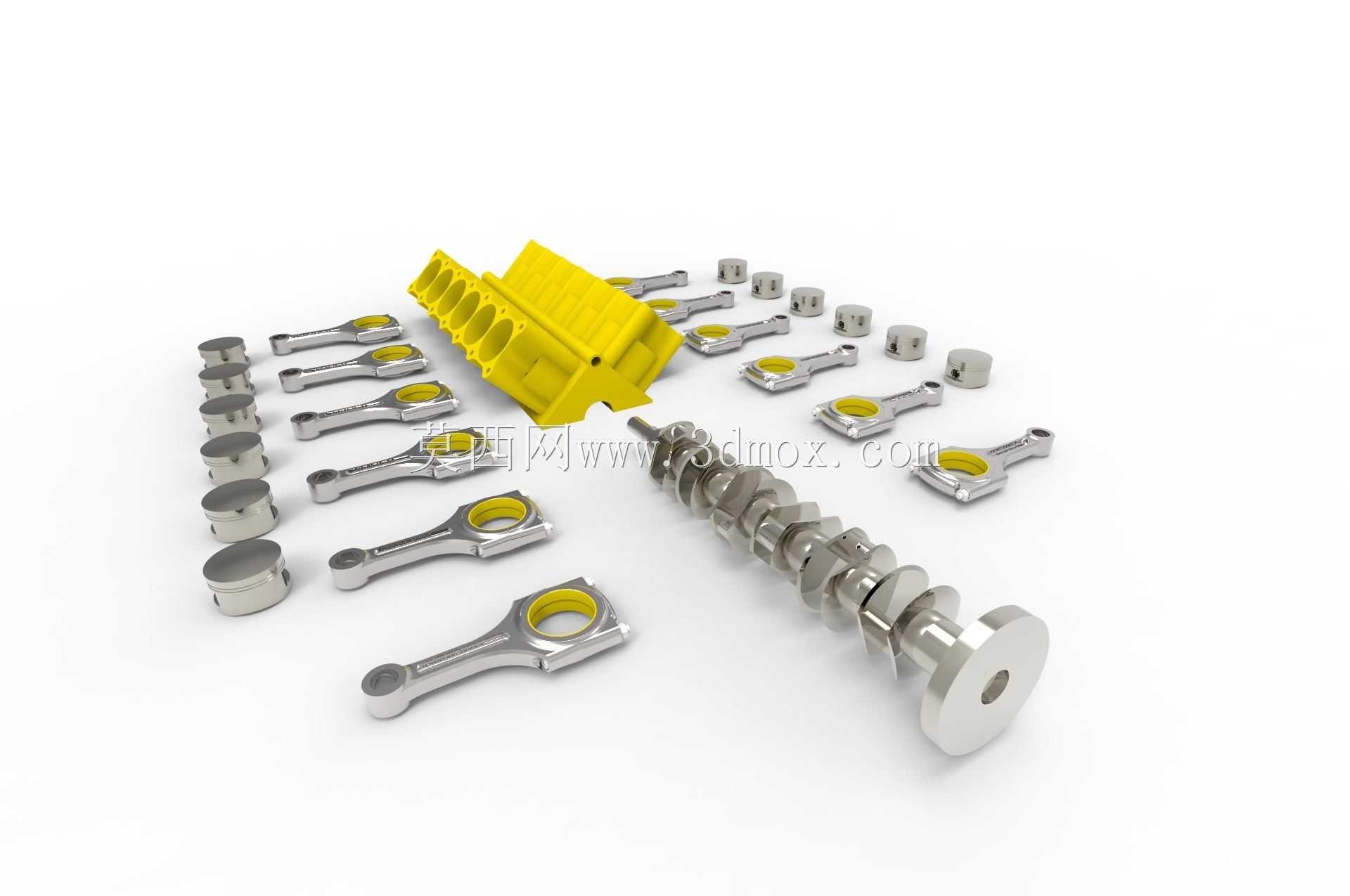

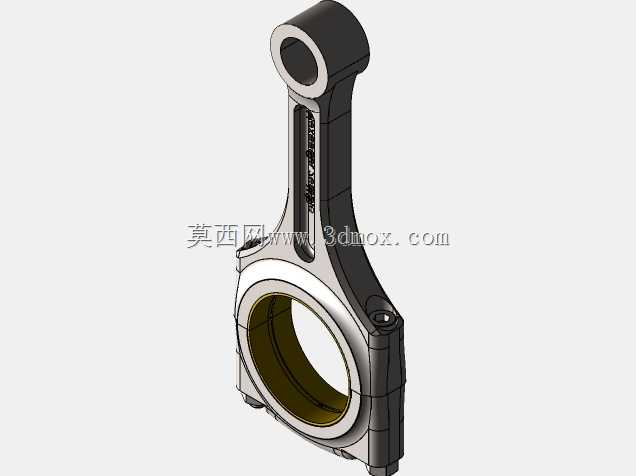

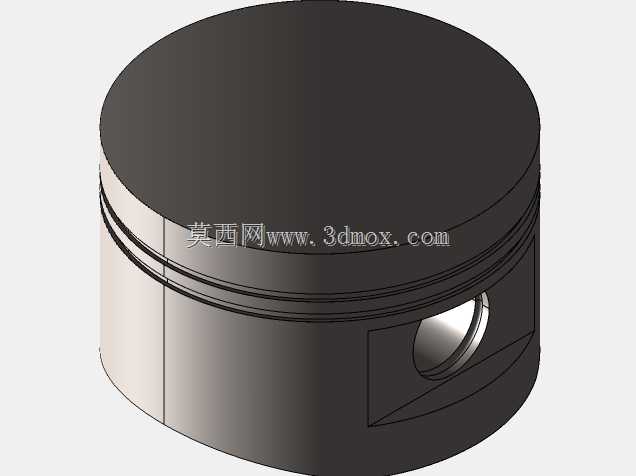

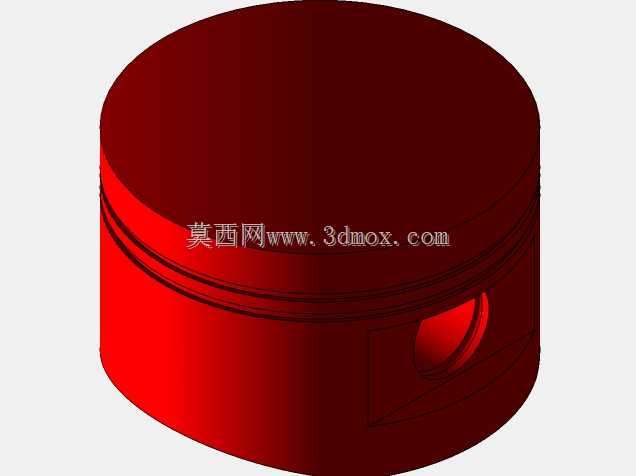

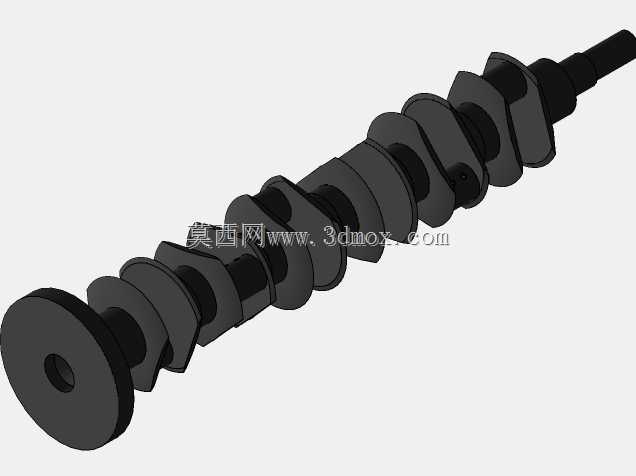

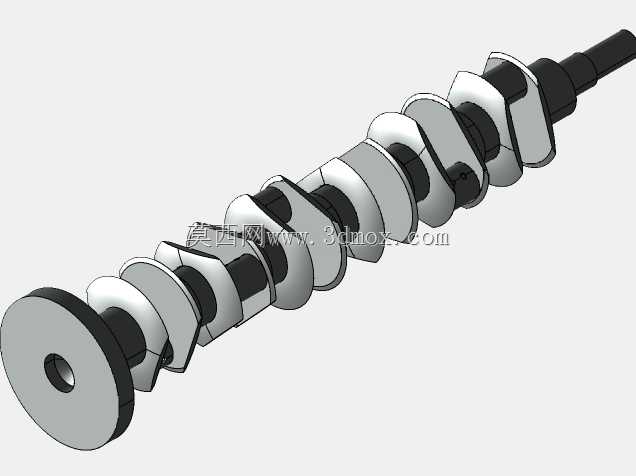

这套V12发动机核心组件模型，完整还原了大排量高性能内燃机的核心运动与配气结构，主要面向高性能乘用车辆、赛事赛车、大型游艇动力、固定动力机组等应用场景，是V型12缸动力单元实现热能向机械能转换的核心承载结构。整套组件包含分体式气缸盖、集成多曲拐的锻造曲轴、长短搭配的连杆组件、带环槽的铝制活塞、配套轴瓦与气门传动部件，完全按照V型12缸发动机的60度夹角布局逻辑排布，所有部件的配合边界都严格遵循内燃机设计的公差配合要求。从设计思路来看，这套组件优先保障高转速工况下的动平衡表现，曲轴采用全支撑曲拐结构，每个曲拐对应一组连杆活塞单元，两侧缸体的曲拐错开角度精准匹配V型布局的点火间隔，保证12个气缸的做功顺序连续均匀，大幅降低运行过程中的振动传递；连杆采用长短杆匹配设计，适配V型缸体两侧活塞的运动轨迹差，避免活塞运行过程中出现偏磨敲缸的问题；活塞头部预留了完整的气环、油环安装槽位，顶部的燃烧室凹坑造型匹配气缸盖的半球形燃烧室结构，能够在压缩行程末端形成合理的滚流效应，提升油气混合效率。气缸盖采用集成式气道设计，进排气道的走向经过平滑过渡处理，能够降低进排气过程的气流阻力，同时预留了气门、凸轮轴的安装定位基准，和缸体结合的平面平整度控制在装配要求范围内，保证密封性能。所有运动部件的安装边界都经过匹配校核：曲轴主轴颈的直径、连杆轴颈的偏心距严格对应活塞行程参数，活塞销孔的位置和连杆小头的尺寸完全适配，轴瓦的壁厚预留了合理的安装过盈量，整套组件装配完成后，活塞的上下止点位置、曲轴的旋转自由度、连杆的摆动范围都完全符合实际发动机的运行逻辑，既可以用于内燃机结构教学的拆解演示，也能作为高性能发动机改装设计、逆向研发的结构参考，帮助设计人员快速理解V12发动机的核心运动逻辑，校核核心部件的空间布局是否存在干涉问题。
