大承载双坡道重型钢制作业平台

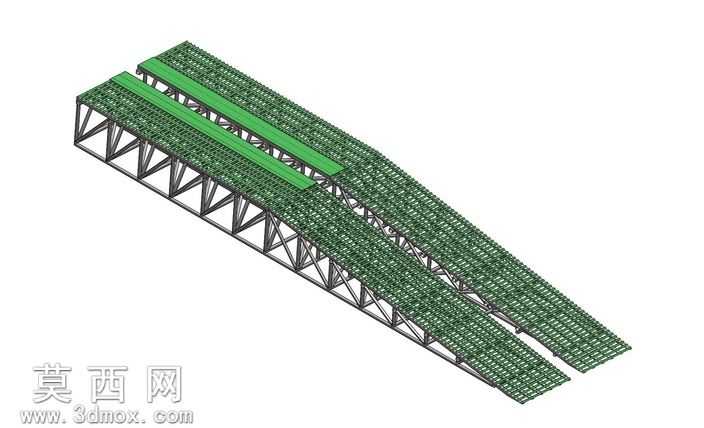

本作品为面向重型作业场景设计的双坡道钢制承载平台，采用SolidWorks完成全参数化三维建模，建模过程严格遵循重型机械承载结构的设计规范，对每一处桁架杆件、连接节点、面板格栅都进行了1:1等比例还原，确保模型尺寸与实际工程设计完全匹配。模型渲染阶段采用金属材质与防滑格栅材质分层赋予，主体桁架结构赋予哑光深灰碳钢材质，还原热轧型钢的表面质感与金属反光特性，坡道承载面赋予深绿色防滑格栅材质，模拟工业重载格栅板的防滑纹理与涂层质感，双坡道中间的导向条采用亮绿色耐磨钢材材质，通过材质色彩区分功能区域，提升模型的辨识度与真实感。结构设计上采用空间桁架受力体系，两侧坡道均采用三角形桁架作为主承重框架，通过斜向腹杆与横向连接杆件形成稳定的受力结构，将上部载荷均匀传递至底部支撑点，有效降低单根杆件的受力载荷，保障18t最大承载能力下的结构稳定性；坡道面板采用镂空格栅设计，在保证承载强度的同时降低平台整体自重，同时具备防滑、排水、排屑的实用功能，适配各类户外或车间内的重型设备通行、停靠作业需求。设计过程中优先考虑重载场景的使用安全性，对桁架杆件的排布间距、连接节点的加强结构、坡道的倾斜角度都进行了反复校核，坡道坡度设置符合重型机械上下通行的角度要求，避免坡度过大导致的通行风险，双坡道并行的设计可同时满足双向通行或宽体设备的停靠需求，整体结构无冗余设计，在保证承载强度的前提下最大化控制材料用量，兼顾结构可靠性与经济性。模型完成后进行了整体干涉检查，确认所有杆件、面板、连接结构之间无干涉问题，各部件的装配关系完全符合实际焊接装配工艺要求，可直接用于工程方案展示、结构受力分析参考、生产加工图纸输出等场景，完整还原了重型承载平台的结构特点与设计逻辑。
