100毫米4寸可调活动扳手三维数模

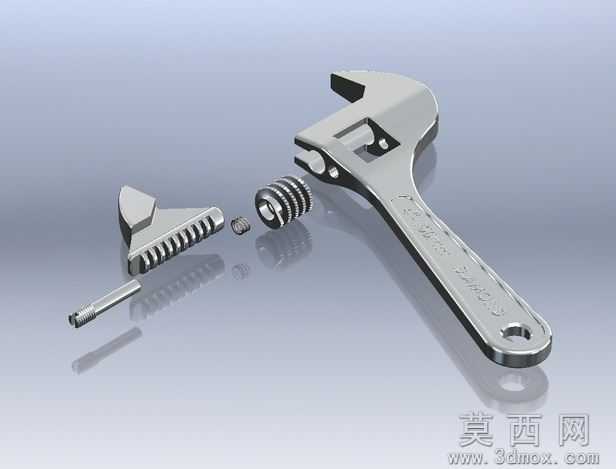

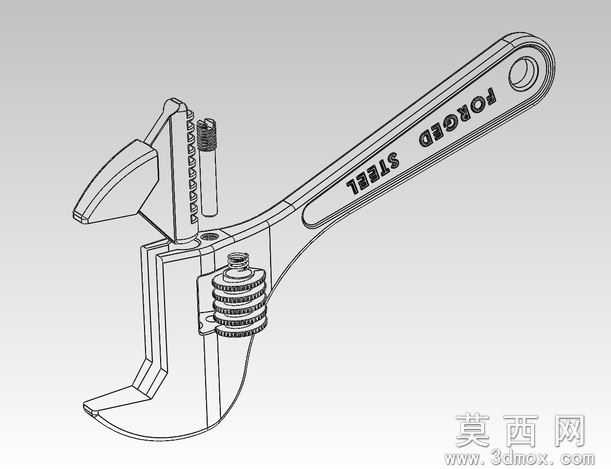

本模型为100毫米规格4英寸可调活动扳手的完整三维设计成果，建模阶段以真实手动扳手的测绘尺寸为基准，首先在SolidWorks中绘制扳手本体的轮廓草图，通过拉伸、切除等基础特征构建整体外形，再针对活动钳口、调节蜗轮、销轴等核心部件分别进行独立零件建模，每个零件的尺寸公差参考五金工具行业标准设定，确保各部件装配后活动行程符合4寸扳手的开合范围，装配过程中添加了同轴、贴合、行程限位等配合关系，完整还原真实扳手的调节动作逻辑，可实现钳口开合的动态模拟。参数设计上严格遵循100毫米活动扳手的行业规范，整体长度设定为100mm，最大开口尺寸匹配4寸扳手的通用标准，钳口夹持面的齿形参数、蜗轮的齿距参数、手柄的握持弧度均经过反复校核，既满足结构强度要求，也符合人体工学握持习惯，所有参数均保留可编辑特征，方便使用者根据需求调整尺寸衍生不同规格的扳手模型。渲染材质部分针对扳手的金属特性进行设置，整体赋予高抛光铬钒钢材质，添加细微的金属磨砂纹理模拟真实扳手的表面处理效果，调节蜗轮与销轴部分做了轻微的材质色差区分，场景采用柔和的影棚布光，通过多角度光源反射突出金属的质感与结构轮廓，渲染输出的效果可直接用于产品展示、宣传物料制作。结构原理上完整还原可调扳手的工作机制，固定钳口与手柄为一体化结构，活动钳口嵌于本体的导轨槽内，通过带齿的调节蜗轮与活动钳口底部的齿条啮合，转动蜗轮即可带动活动钳口沿导轨平移，实现钳口开口大小的调节，销轴用于固定蜗轮的安装位置，手柄末端的挂孔设计也完整还原，方便工具收纳悬挂，各部件的运动无干涉，完全复刻实物的操作逻辑。软件兼容方面，模型原生基于SolidWorks2011版本创建，同时导出了STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、Catia等主流三维设计软件，也可直接导入切片软件用于3D打印验证，不同格式的模型均保留完整的装配结构与零件特征，不会出现破面、缺失等问题，方便不同软件使用习惯的用户调用。研发教学应用层面，该模型可作为五金工具设计的参考案例，用于手动工具的结构研发、改型设计，也可作为机械制图、三维建模课程的教学案例，帮助学习者掌握配合关系添加、零件参数化设计、金属材质渲染的相关技巧，还可用于装配动画制作、工具类产品的虚拟展示场景，为五金工具相关的教学、研发、展示工作提供完整的数字模型支撑。
