板端HDMI母座连接器三维结构设计

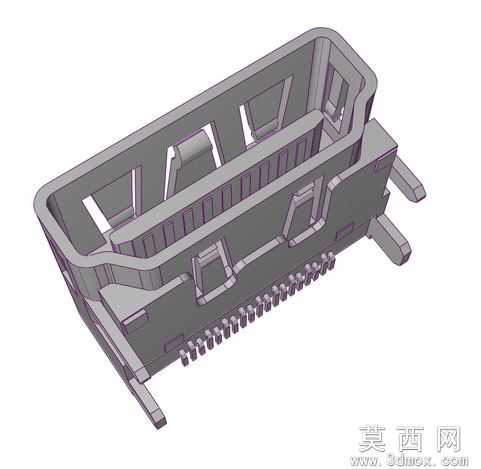

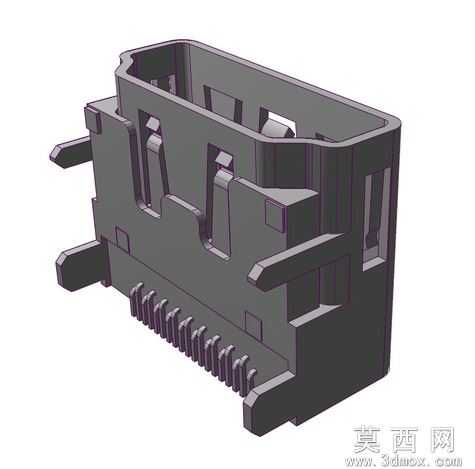

本模型为板端HDMI母座连接器的三维结构设计，建模阶段首先参考HDMI接口通用规范确定整体外形基准，先绘制连接器外壳的主体轮廓草图，通过拉伸、切除特征构建外壳的基础腔体，再逐步添加侧边定位插脚、底部焊脚的结构，每一个定位卡扣、引脚槽位都经过尺寸校准，保证和公头对接的公差符合行业标准，所有特征均采用全参数化设计，可根据不同板卡的安装需求调整外壳长度、插脚间距、焊脚长度等核心尺寸，适配不同规格的PCB安装场景。

参数设计上严格遵循HDMI A型母座的通用尺寸规范，外壳壁厚、引脚间距、插合深度均设置合理公差，定位柱的尺寸匹配PCB板安装孔的常规孔径，底部焊脚的排布符合SMT贴片焊接的工艺要求，内部屏蔽结构的尺寸预留了金属弹片的安装空间，保证装配后接口的屏蔽性能满足高清信号传输的抗干扰要求。

渲染材质方面，外壳部分采用哑光深灰硬质塑料材质表现，模拟实际产品中LCP耐高温塑胶的质感，表面添加细微的磨砂纹理还原注塑件的真实外观，金属插脚和焊脚部分采用镀镍金属材质，设置合适的金属反光度，清晰呈现金属件的棱角与结构边界，整体渲染效果真实还原工业连接器的成品质感，可直接用于产品展示、装配示意等场景。

结构原理上，该连接器为板端贴片式母座，侧边的定位插脚用于插入PCB板的定位孔实现预固定，底部的排列焊脚用于焊接在PCB板上实现信号连通与结构加固，内部的腔体用于容纳端子组件与屏蔽弹片，当HDMI公头插入时，外壳的导向结构引导公头精准对位，内部端子与公头引脚一一接触实现高清音视频信号的传输，外壳的屏蔽结构可隔绝外部电磁干扰，保证信号传输的稳定性。

软件兼容方面，模型提供STEP、IGES等通用三维格式，可兼容SolidWorks、UG、Pro/E、Catia等主流三维设计软件，导入后不会出现特征丢失、破面等问题，可直接进行装配干涉检查、结构修改、工程图导出等操作，无需额外的模型修复工作，适配不同设计人员的软件使用习惯。

研发教学应用上，该模型可用于电子接插件的结构设计教学，帮助学习者理解板端连接器的设计要点、SMT焊接的结构要求、信号接口的公差配合逻辑，也可用于数码产品、显示设备的研发阶段，作为PCB板设计的配套元件模型进行整机装配验证，还可作为连接器行业的设计参考案例，辅助相关从业人员优化同类产品的结构设计。
