LM11749/10单排圆锥滚子车轮轴承

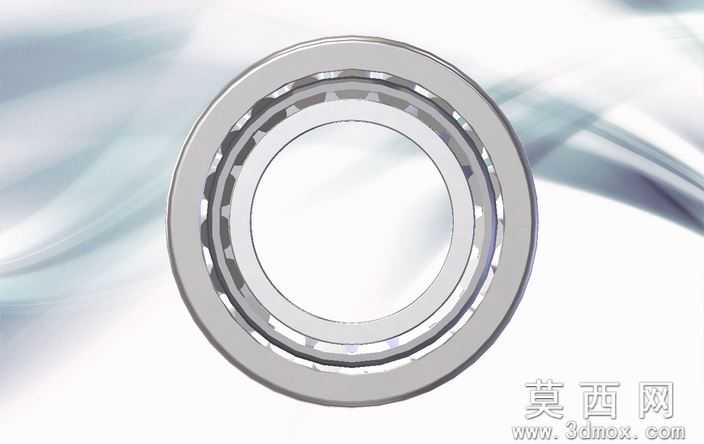

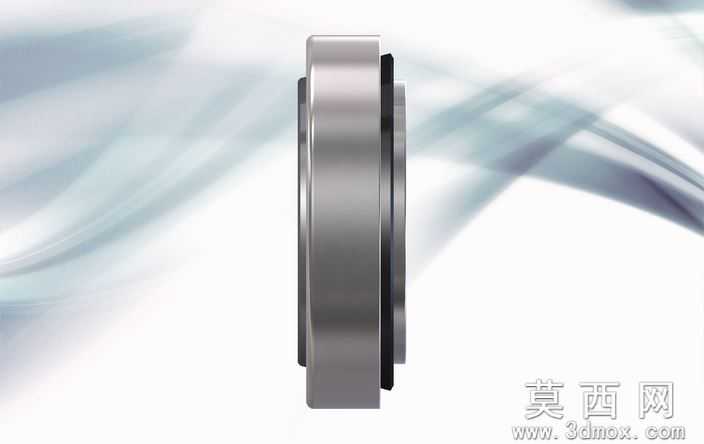

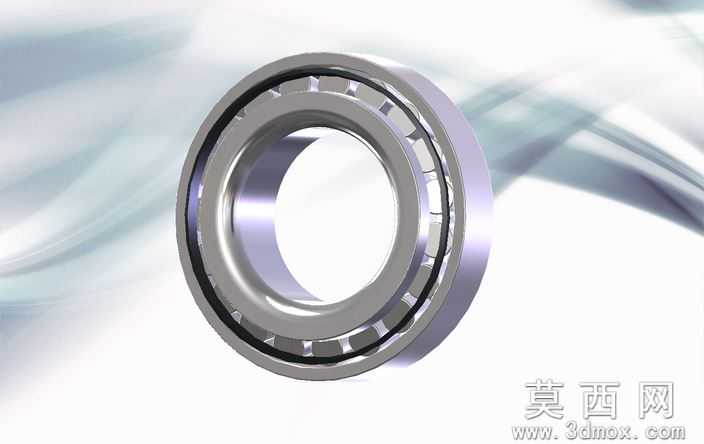

本模型为LM11749/10单排圆锥滚子车轮轴承，建模阶段首先梳理圆锥滚子轴承的核心结构组成，依次完成内圈（圆锥杯）、外圈、圆锥滚动体、保持架四个核心部件的独立建模，建模过程严格遵循英制尺寸参数约束，先绘制内圈的锥形滚道基准轮廓，通过旋转凸台生成内圈基体，再绘制外圈的对应锥形滚道轮廓完成外圈建模，随后按照滚道的锥度角度匹配单个圆锥滚子的外形尺寸，通过圆周阵列完成整组滚动体的排布，最后设计保持架的兜孔结构，确保每个滚动体被稳定限位，各部件建模完成后进行装配约束，验证滚动体与内外滚道的贴合间隙，保证装配关系符合实际轴承的运动逻辑。参数设计层面严格匹配实物规格，轴承内直径为1.25英寸，外直径为2.328英寸，整体宽度为0.625英寸，额定动载荷为34.5KN，额定静载荷为41KN，所有尺寸参数均经过公差校验，可直接用于装配模拟或工程出图参考。渲染材质方面，轴承整体采用镀铬钢材质表现，内外圈与滚动体赋予高抛光金属材质，添加细微的磨砂纹理模拟轴承钢的真实表面质感，保持架赋予哑光金属材质区分部件，渲染时添加柔和的环境光与金属反射效果，清晰呈现轴承的轮廓结构与金属光泽，同时添加半透明光影拖尾效果突出轴承的旋转运动属性。结构原理上，该单排圆锥滚子轴承可同时承受单一方向的径向载荷与轴向载荷，锥形滚动体与内外圈滚道为线接触形式，相比球轴承承载能力更强，运转时滚动体沿滚道做纯滚动运动，保持架均匀分隔滚动体避免相互摩擦，广泛适配车轮等需要同时承受径向与轴向力的传动场景，材质为轴承铬钢，具备优异的耐磨性与抗疲劳强度。软件兼容层面，模型提供SolidWorks2010原生格式，同时导出STEP、IGES通用中间格式，可兼容UG、Pro/E、CATIA等绝大多数主流三维CAD软件，无需格式转换即可直接打开编辑，额外附带STL格式可直接用于3D打印验证，同时配套渲染效果图方便快速预览模型结构。研发教学应用层面，该模型可作为机械设计课程中轴承章节的教学案例，帮助学习者理解圆锥滚子轴承的结构组成与载荷传递原理，也可用于汽车底盘、传动系统的装配设计研发，作为通用五金配件模型直接调用到整车或设备的装配体中，还可用于轴承选型模拟、有限元受力分析的基础模型，为机械相关的课程设计、毕业设计、产品研发提供精准的三维模型参考，减少重复建模的工作量，提升设计与教学效率。
