直列四缸内燃机曲柄活塞机构三维设计

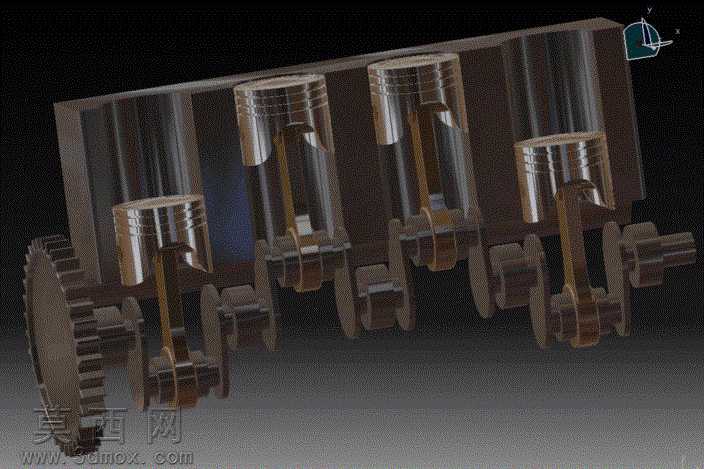

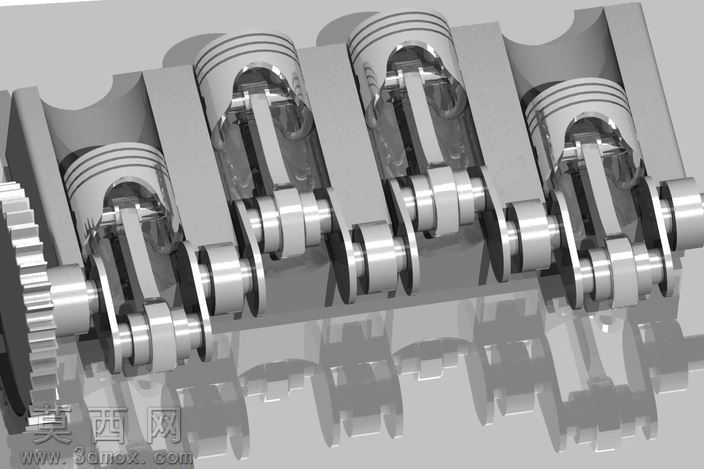

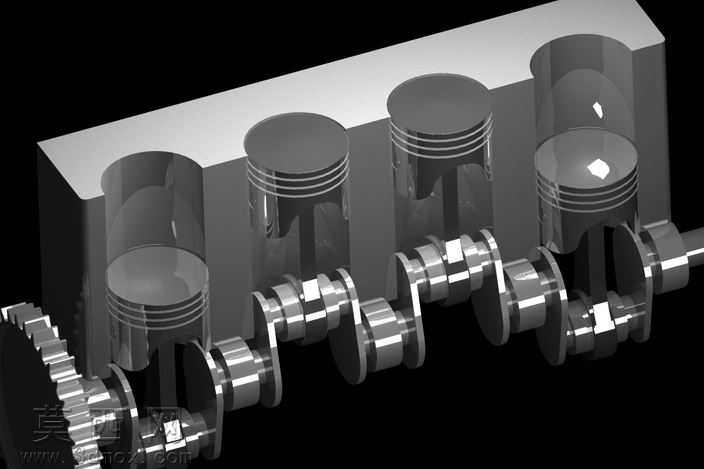

本作品为直列四缸发动机核心运动机构的三维建模成果，完整还原了内燃机动力输出核心单元的结构形态与装配关系。建模过程中首先梳理四缸发动机的经典排布逻辑，采用直列等间距的缸体布局，四个活塞组件沿曲轴轴向依次排列，各缸对应曲柄销按照1-3-4-2的做功顺序设置相位差，保证曲轴运转过程中动力输出的平顺性，抵消往复运动产生的惯性力。建模阶段从基础零件特征搭建入手，活塞部分还原了活塞裙部、活塞环槽、活塞销座的细节结构，活塞环槽按照气环、油环的实际排布位置设计，保证活塞在气缸内往复运动时的密封与润滑结构逻辑合理；连杆部分区分了连杆小头、杆身、连杆大头的结构特征，杆身采用符合力学性能的变截面设计，连杆大头采用分体式结构匹配曲轴曲柄销的装配需求，还原了连杆盖与连杆本体的定位、连接结构特征。曲轴部分完整构建了主轴颈、曲柄销、曲柄臂、前端传动齿轮、后端输出端的结构，前端集成的传动齿轮还原了轮齿的齿形、分度圆参数，匹配发动机前端轮系的传动逻辑，各曲柄臂的配重结构按照平衡往复惯性力的需求设计，保证曲轴动平衡性能符合实际工程要求。材质渲染阶段针对不同零件的实际应用材质做了区分，活塞、曲轴、连杆等运动部件采用金属质感的合金钢材质，调整材质的反光度、粗糙度参数还原机加工金属表面的细腻质感，传动齿轮部分做了齿面的细节纹理处理，还原齿轮啮合面的加工特征，整体渲染采用深色背景突出金属零件的结构轮廓，通过光影调整凸显各零件之间的装配层级与运动间隙。设计过程中严格遵循四缸发动机的实际结构参数，各零件之间的装配间隙、配合关系完全符合机械设计规范，既完整呈现了四缸发动机曲柄连杆机构的运动原理，也还原了量产发动机核心部件的细节特征，可用于内燃机结构原理演示、机械设计教学参考、动力机构方案验证等场景，清晰展现了内燃机将活塞往复直线运动转化为曲轴旋转运动的核心结构逻辑。
