重型车辆空气制动悬挂车轴结构设计

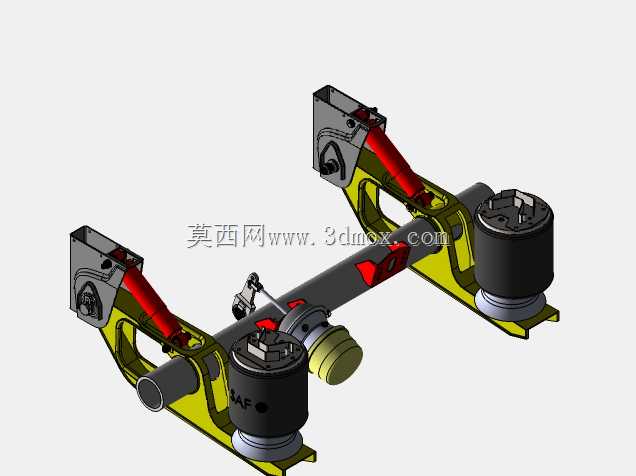

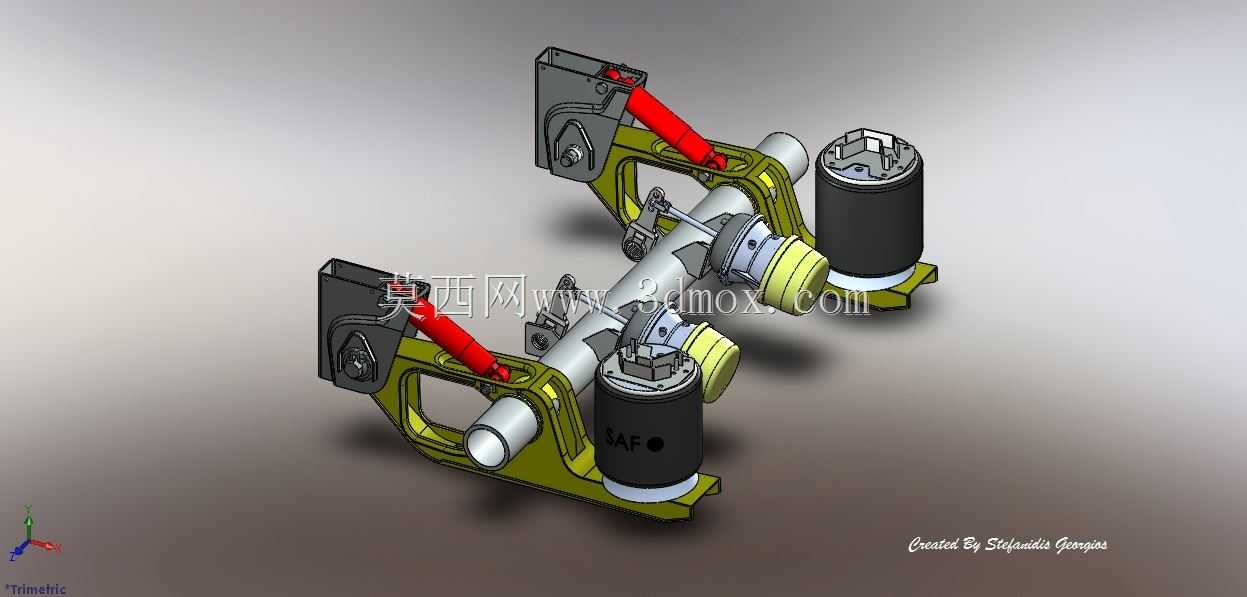

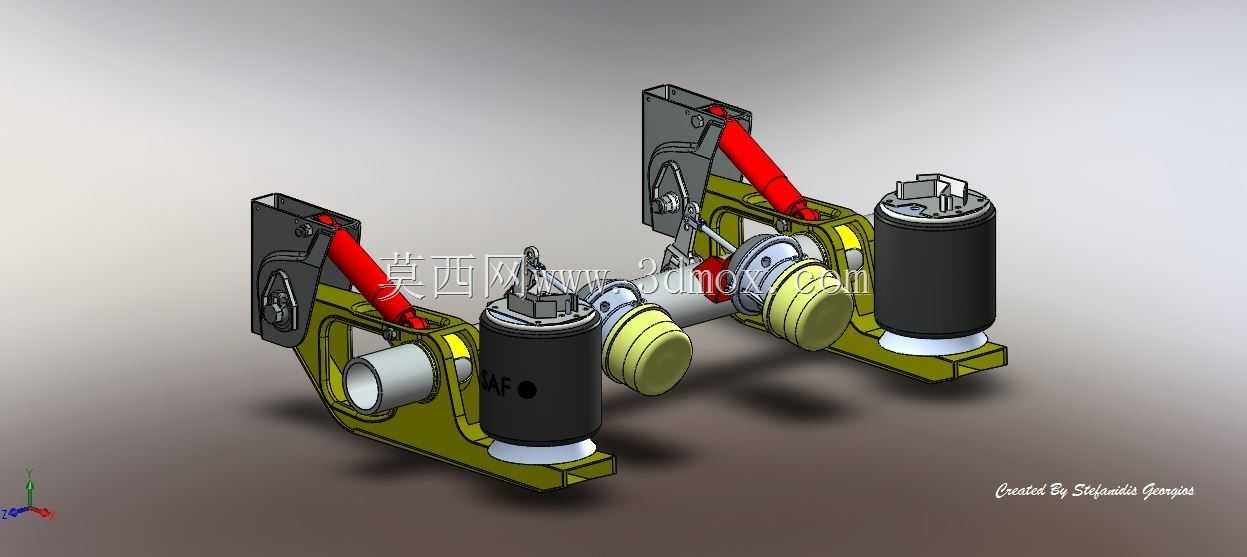

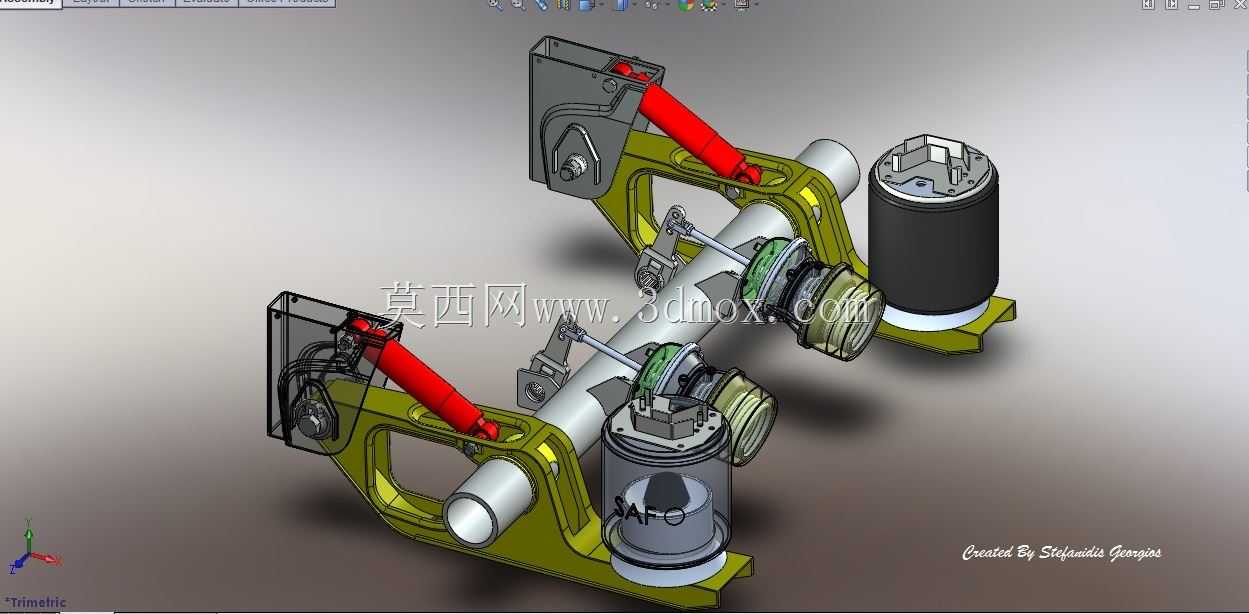

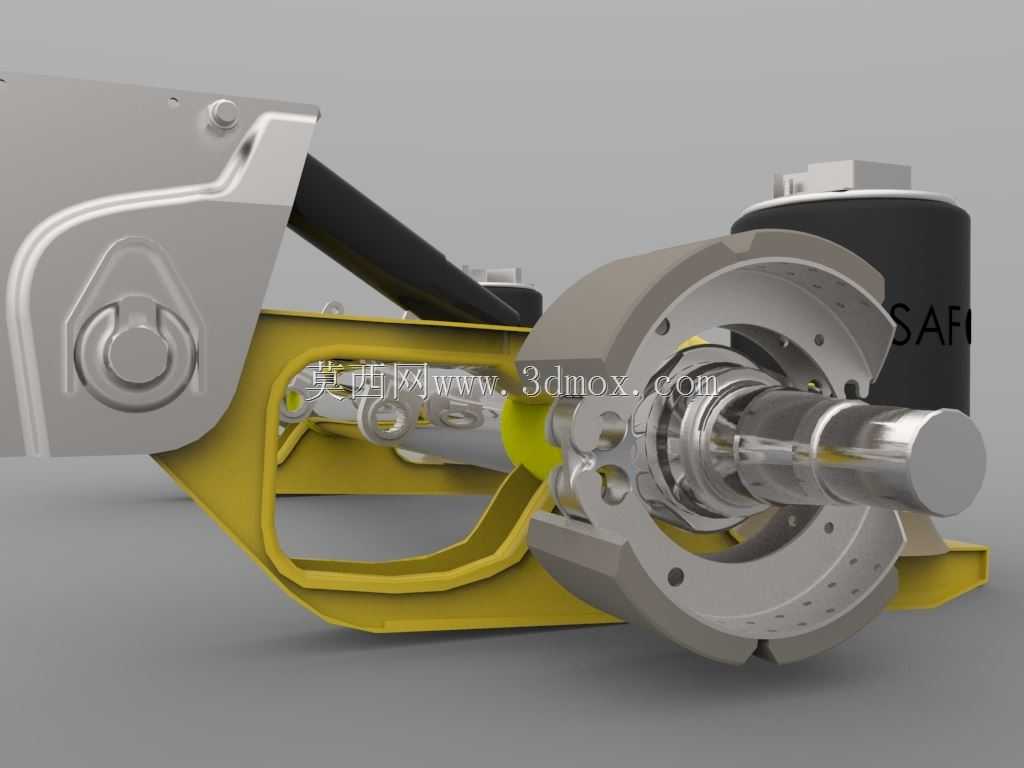

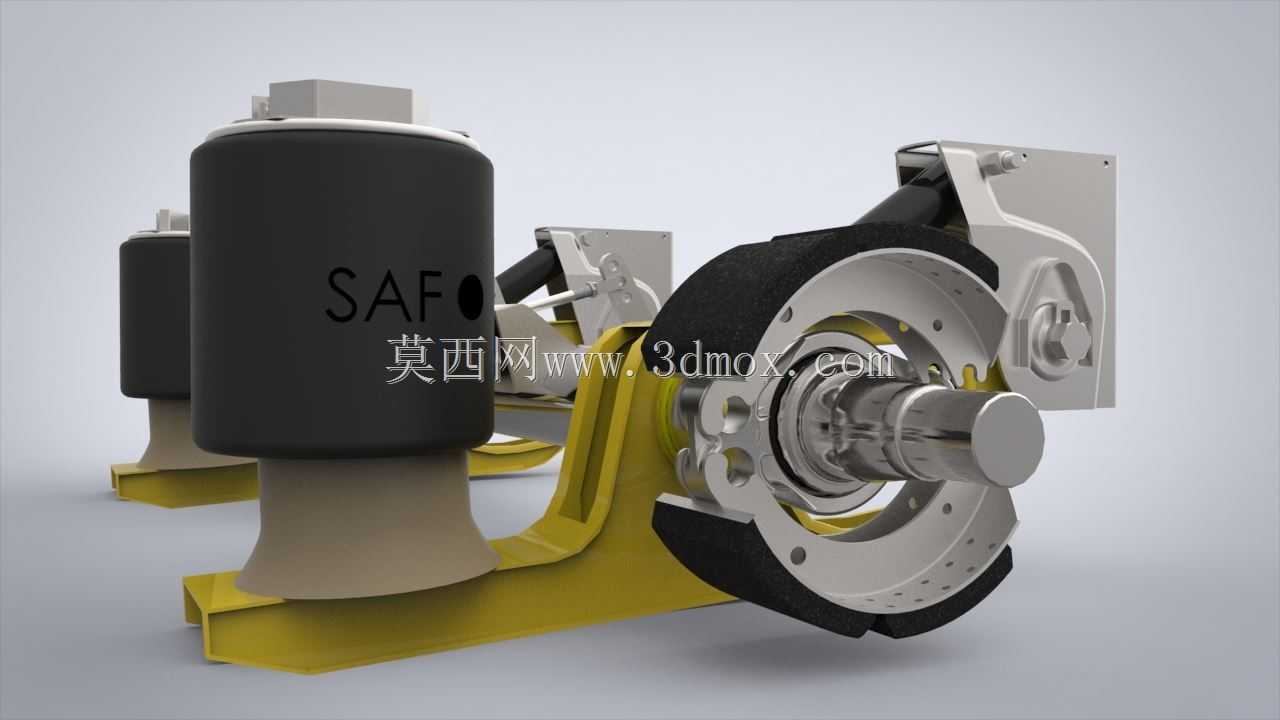

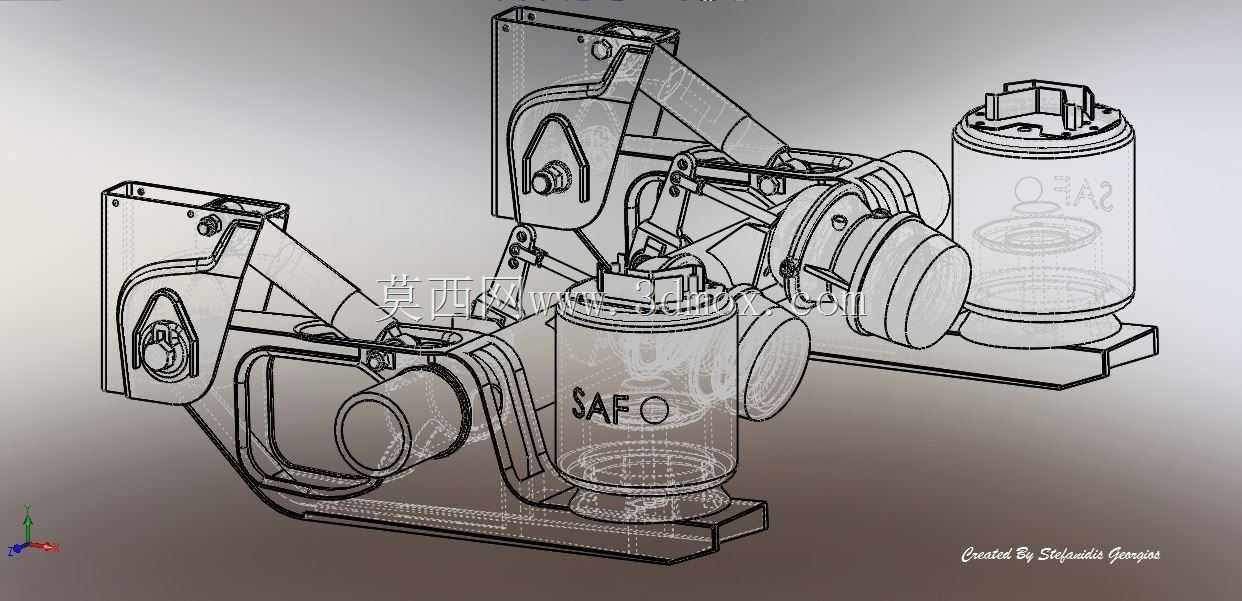

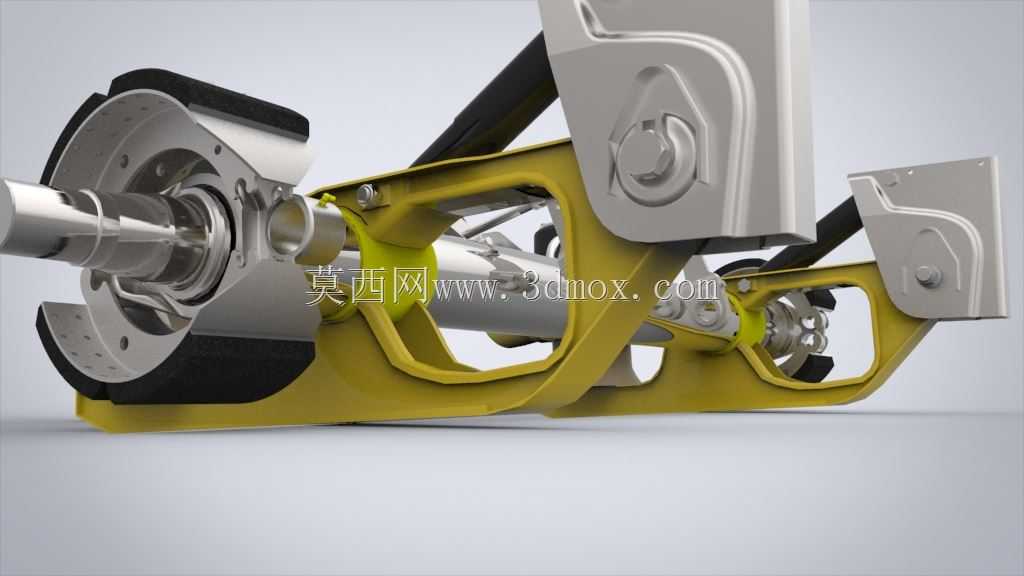

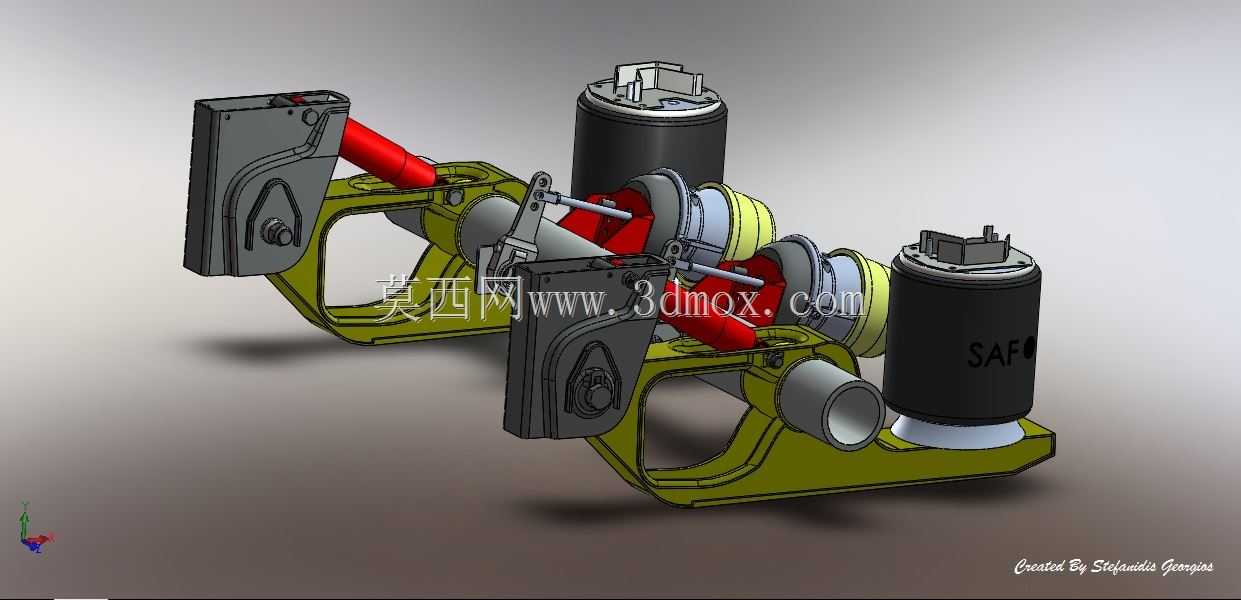

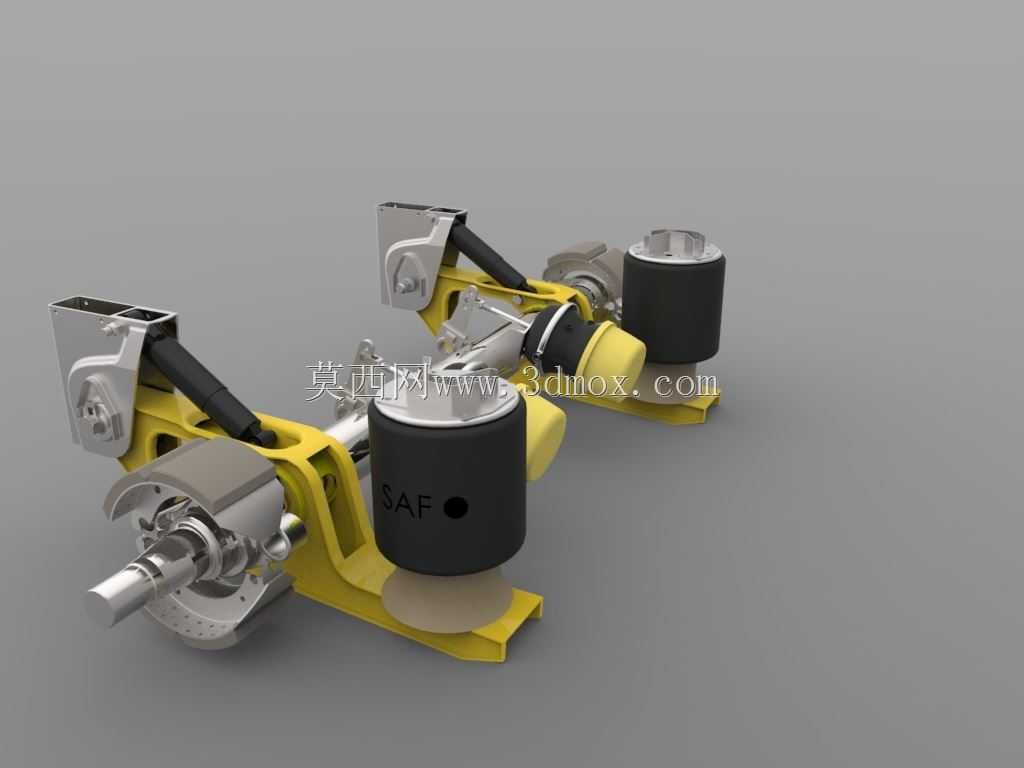

该结构主要面向重型货运卡车、拖挂类运输车辆的底盘行走系统场景，承担车辆行驶过程中的承重、制动、行驶缓冲多重核心功能，是重载商用车底盘行走部分的核心承载与执行部件，适配非铺装路面长距离重载运输的复杂工况，可在高负载、频繁制动、颠簸起伏的作业环境下保持稳定的工作性能，有效降低行驶过程中的车架冲击，提升制动响应的平顺性与可靠性。从实际用途来看，该结构整合了车轴承载、盘式制动、空气悬挂导向三类核心功能，既能够承载车身与货物的全部垂直载荷，传递行驶过程中的纵向牵引力与横向侧向力，还可以通过集成的盘式制动组件完成行车制动、驻车制动的动作执行，同时依托空气悬挂的导向臂结构过滤路面颠簸带来的冲击，减少货损与车架疲劳损伤。在功能特性层面，该结构采用开放式的铸造导向臂搭配空气弹簧安装位的设计，制动盘与轮毂轴承单元采用集成式布局，相比传统鼓式制动结构散热性能更优异，连续制动下的热衰退幅度更低，制动稳定性更强；导向臂的镂空式结构设计在保证结构强度的前提下有效降低了整体自重，符合重载车辆轻量化的设计趋势，车轴两端的轮毂单元采用免维护轴承结构，可大幅降低后期运维的拆装频次与维护成本。设计思路上，整体围绕重载工况下的受力分布做拓扑优化，将制动卡钳的安装座与悬挂导向臂做一体化集成设计，减少了分散安装带来的连接应力集中点，空气弹簧的安装支点布置在导向臂的受力最优位置，可最大化发挥空气弹簧的缓冲效能，制动管路的走线沿导向臂内侧排布，避免行驶过程中碎石飞溅、泥水侵蚀带来的管路损坏问题。外形尺寸与安装边界方面，该结构适配常规重载商用车的860mm标准轮距安装要求，导向臂的车架连接端采用标准销孔间距设计，可直接匹配多数重载卡车、拖车的底盘悬挂安装位，制动盘采用430mm直径规格的通风盘结构，卡钳安装位符合行业通用的安装孔距标准，空气弹簧安装面的高度与角度适配常规商用车的车架高度范围，车轴轴头的连接法兰符合标准轮毂的安装尺寸，无需额外改制即可完成同规格车型的替换安装，整体结构的下部离地间隙满足非铺装路面的通过性要求，避免复杂路况下的结构磕碰损坏。
