多片式湿式摩擦离合器传动结构设计

多片式离合器作为机械传动系统中核心的动力通断控制部件，广泛应用于需要频繁启停、平稳接合、大转矩传递的工业传动场景，覆盖机床主轴传动、工程机械变速系统、重型输送设备动力切换、船舶辅机传动等多个工业领域，相比单片式离合器，其依靠多组摩擦副叠加的结构形式，可在有限径向安装空间内实现数倍于单片结构的转矩传递能力，同时能通过摩擦片的渐进式贴合实现动力的柔性接合，大幅降低传动系统接合瞬间的冲击载荷，保护后端传动齿轮、轴系等部件不受刚性冲击损伤。

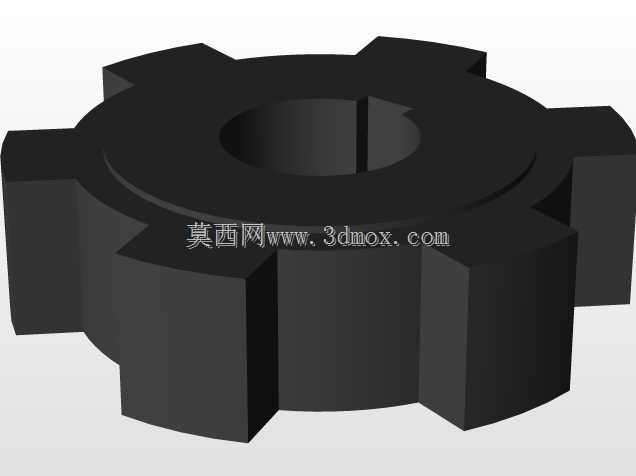

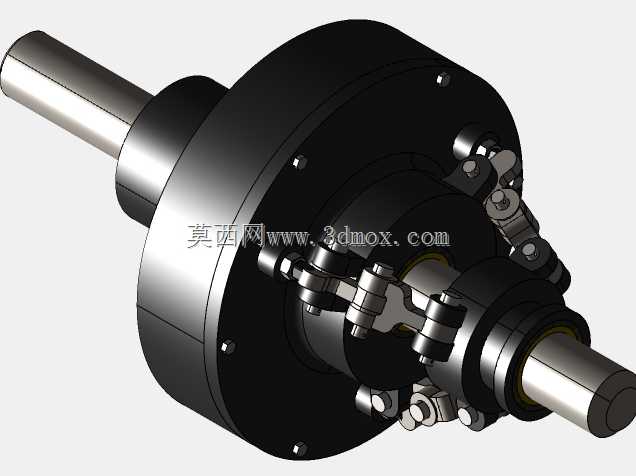

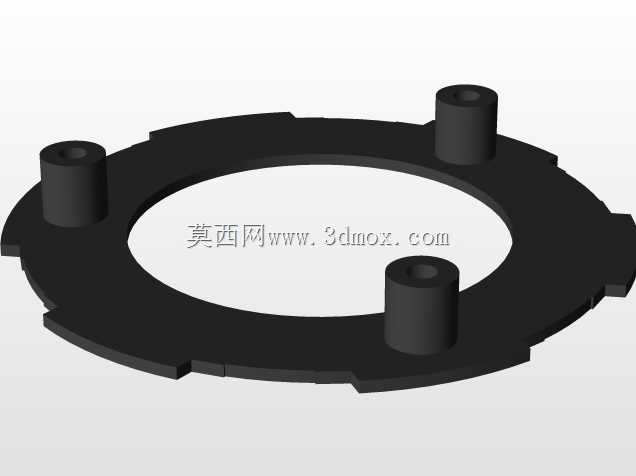

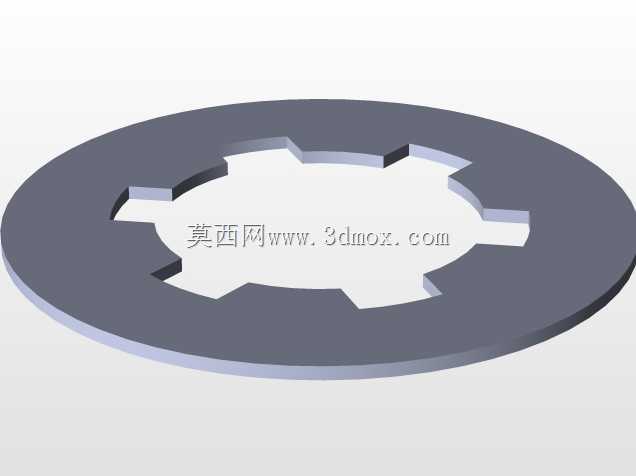

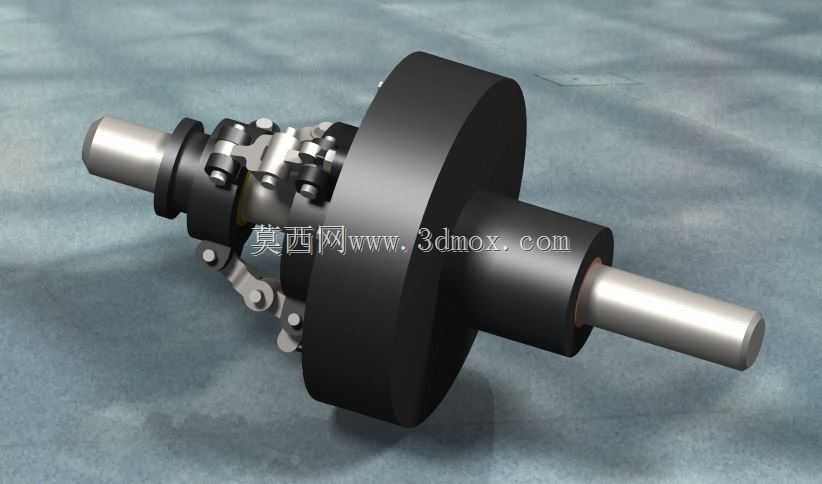

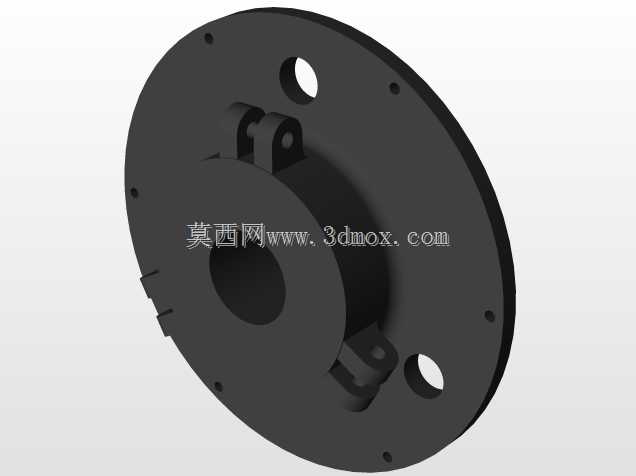

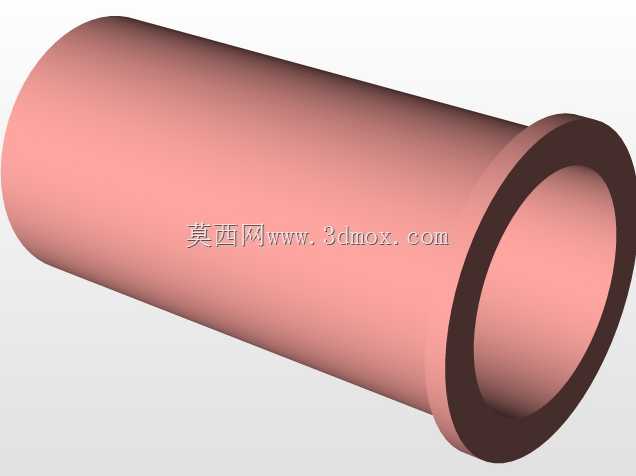

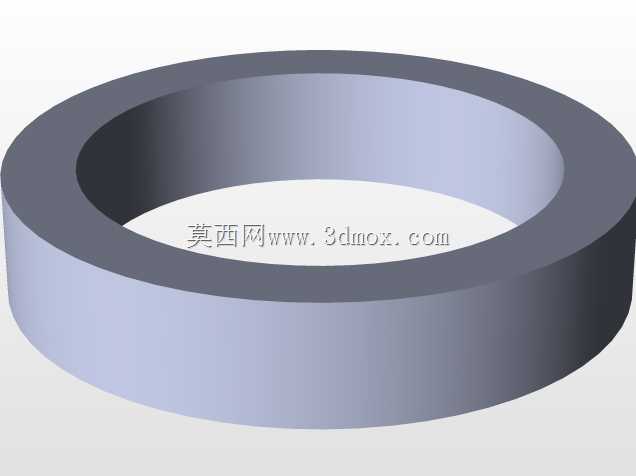

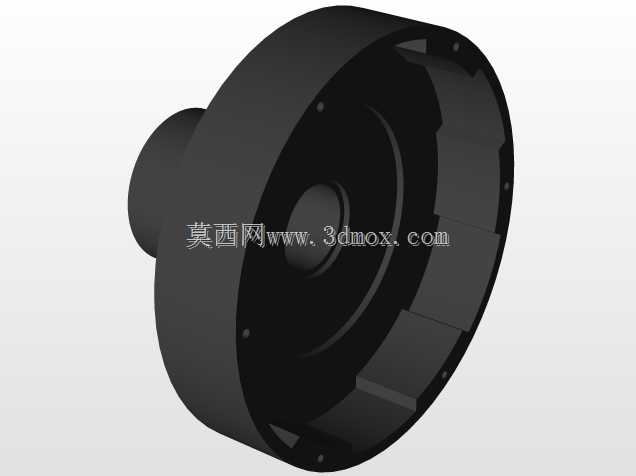

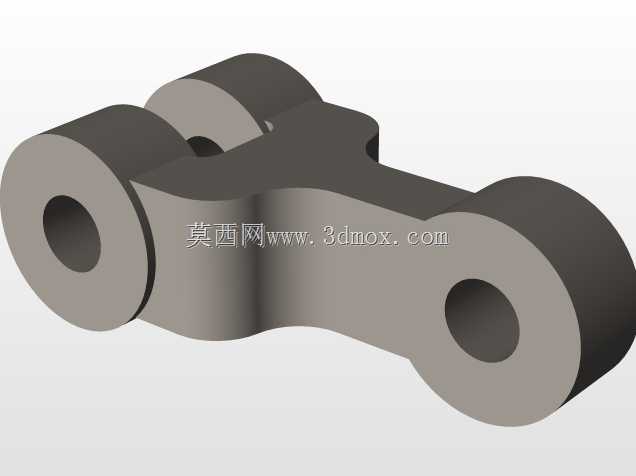

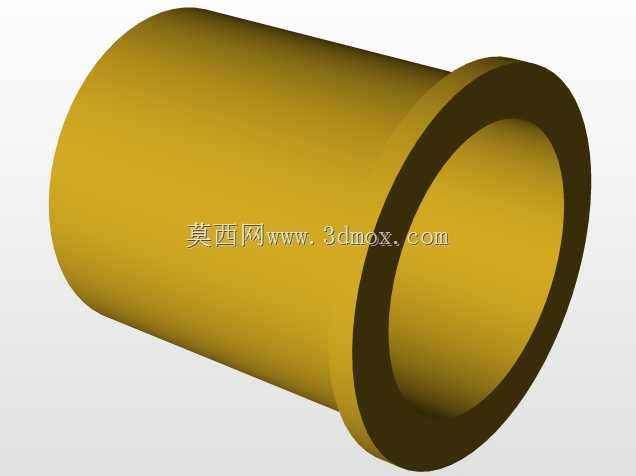

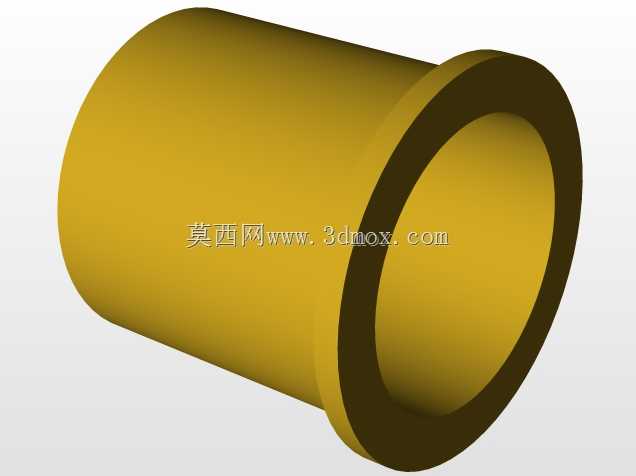

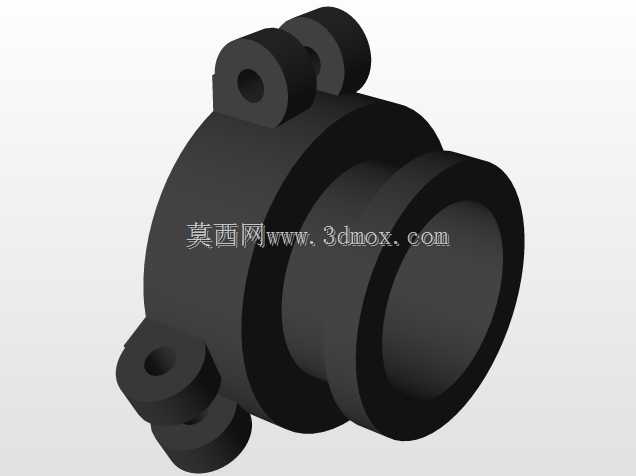

该离合器整体采用同轴轴装式结构，主体沿传动轴轴线对称布置，核心结构包含输入轴段、多组交替叠合的主动摩擦片与从动摩擦片、摩擦片压紧机构、输出轴段以及支撑限位盘体。设计过程中优先考虑了安装空间的适配性，整体径向最大尺寸为中部支撑盘的外圆直径，轴向总长度覆盖两端伸出轴段的全部安装长度，两端轴段采用标准圆柱轴径设计，可直接与配套传动轴承、联轴器进行适配安装，无需额外定制转接结构，降低现场安装的适配成本。

功能设计层面，该结构通过压紧机构对叠合摩擦片组施加轴向压力，依靠摩擦片接触面间的静摩擦力实现输入与输出端的转矩同步传递，当需要切断动力时，压紧机构释放轴向压力，主动摩擦片与从动摩擦片之间产生间隙，两端轴系即可实现动力分离；多组摩擦副的设计让摩擦接触总面积大幅提升，在相同轴向压紧力、相同摩擦系数的条件下可传递更大额定转矩，同时摩擦片磨损后可通过压紧机构的行程补偿自动调整间隙，延长整体结构的维护周期。

设计思路上充分考虑了传动工况的实用性，外露的压紧调节机构可根据实际传递转矩的需求调整轴向压紧力大小，适配不同负载等级的传动场景，中部大直径盘体既作为摩擦片组的轴向限位支撑，也可兼顾运转过程中的散热与动平衡配重作用，整体结构无复杂异形构件，所有零部件均采用常规机械加工工艺即可生产制造，摩擦片作为易损件可单独拆卸更换，大幅降低后期运维成本。安装边界方面，两端轴段的同轴度公差严格控制在传动系统允许范围内，可直接穿装于传动系统的轴承座之间，中部盘体与周边壳体的预留间隙满足运转时的跳动要求，不会与周边固定构件产生运动干涉，适配多数常规工业传动舱室的安装空间要求。
