快装式卡箍抱箍管道连接夹SolidWorks设计

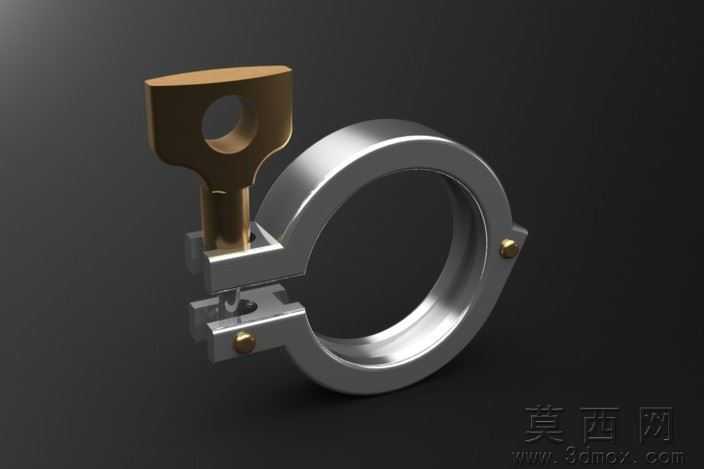

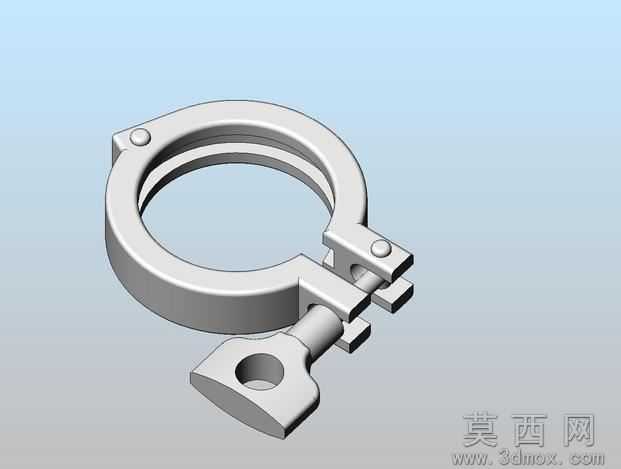

本模型为快装式卡箍抱箍管道连接夹，建模全程基于SolidWorks2009版本完成，首先通过草图绘制卡箍的环形主体轮廓，利用旋转凸台命令生成半环形的箍体基体，随后绘制销轴连接座的草图，通过拉伸凸台、切除命令完成铰接座的结构细节，再单独绘制快装压杆零件，通过拉伸、切除、圆角命令打造压杆的偏心锁紧结构与手持操作部，最后新建装配体环境，将箍体、销轴、压杆等零件按装配约束关系组合，添加同轴心、重合配合保证铰接结构可灵活转动，完成整体装配后进行干涉检查，确认各活动部件无碰撞干涉，建模过程中对所有圆角、倒角细节做了精细化处理，还原真实卡箍的工艺特征。参数设计层面，模型严格参照卫生级快装卡箍的通用尺寸规范设定，环形箍体的内径适配标准快装法兰接头尺寸，销轴直径、压杆偏心距均经过力学合理性校验，保证锁紧状态下可提供足够的抱紧力，同时快装操作的行程符合人体工学设计，无需额外工具即可完成手动开合锁紧，所有特征参数均保留可编辑状态，使用者可根据实际管道尺寸需求修改对应草图参数，快速生成适配不同管径的卡箍模型。渲染材质方面，模型默认赋予哑光不锈钢材质，还原304不锈钢卡箍的真实金属质感，对铰接活动面、压杆接触面做了轻微的粗糙度区分，模拟实际零件加工后的表面纹理差异，渲染背景采用渐变浅蓝底色，突出卡箍的金属轮廓与结构细节，效果图清晰展示了卡箍的开合状态与整体造型，可直观呈现产品的外观特征。结构原理上，该卡箍采用偏心锁紧的机械结构，两个半环形箍体一端通过销轴铰接，另一端通过带偏心结构的快装压杆连接，当扳动压杆至锁紧位置时，偏心结构会拉动两个半箍向内收拢，抱紧内部对接的管道法兰接头，依靠箍体内侧与法兰外圈的贴合摩擦力实现管道的密封紧固连接，解锁时只需反向扳动压杆即可快速松开箍体，实现管道的快速拆装，无需拧动多组螺栓，大幅提升管道安装维护的效率。软件兼容层面，模型原生为SolidWorks2009格式，可直接被SolidWorks2009及以上所有版本打开编辑，同时支持导出STEP、IGS等通用三维格式，可兼容UG、Pro/E、Catia等主流三维设计软件，不存在版本兼容障碍，不同软件平台的使用者均可直接调用模型进行二次修改或装配设计。研发教学应用层面，该模型可作为五金连接件设计的教学案例，帮助学习者掌握旋转、拉伸、装配配合等基础建模命令的使用，理解偏心锁紧机构的工作原理，也可作为流体管道系统、卫生级设备研发的基础零件，直接导入整体设备装配体中完成管路系统的布局设计，还可用于快装五金产品的结构优化研发，通过修改参数验证不同尺寸卡箍的锁紧性能，缩短产品研发周期。
